نقطة تليين فيكات

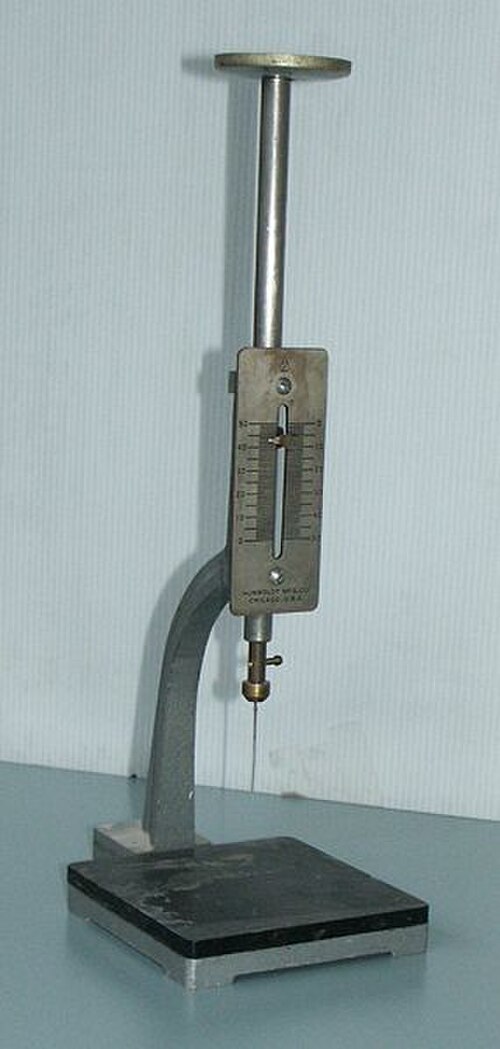

درجة حرارة تليين فيكات أو صلابة فيكات هي تحديد نقطة تليين المواد التي ليس لها نقطة انصهار محددة ، مثل البلاستيك . وتُعتبر درجة الحرارة التي يتم عندها اختراق العينة إلى عمق معين.1 مم بواسطة إبرة ذات طرف مسطح معمقطع عرضي دائري أو مربع بمساحة 1 مم² . لاختبار فيكات أ، يتم تطبيق حمل مقدارهيُستخدم حمل مقداره 10 نيوتن . أما بالنسبة لاختبار فيكات ب، فإن الحمل هو50 شمالاً . وقد سميت على اسم المهندس الفرنسي لويس فيكات .
تشمل المعايير المستخدمة لتحديد نقطة تليين فيكات ASTM D 1525 و ISO 306، وهما متكافئان إلى حد كبير. [ 1 ]
تتمثل إحدى مزايا قياس نقطة التليين باستخدام اختبار فيكات بدلاً من درجة حرارة الانحراف الحراري في أن اختبار فيكات أقل حساسية للإجهادات الداخلية الناتجة عن عمليات مثل قولبة الحقن . [ 2 ]
يمكن استخدام درجة حرارة تليين فيكات لمقارنة الخصائص الحرارية للمواد المختلفة.
يمكن استخدام أربع طرق مختلفة للاختبار.
| طريقة | حمولة | معدل التسخين |
|---|---|---|
| (ن) | (°م/ساعة) | |
| A50 | 10 | 50 |
| B50 | 50 | 50 |
| A120 | 10 | 120 |
| B120 | 50 | 120 |
ملاحظة ISO 10350
يتم اختبار قيم فيكات ISO 10350 باستخدام طريقة B50.
معايير مماثلة: ASTM D1525
مراجع
- ↑ نقطة تليين فيكات: التعريف ( مؤرشف في 24 أبريل 2010، على موقع Wayback Machine)
- ↑ سي إي ستيفنسون؛ إيه إتش ويلبورن. "طريقة اختبار نقطة تليين فيكات: الارتباطات والاستخدامات والمتغيرات". الندوة الدولية لاختبار البلاستيك وتوحيده . المجلد STP247-EB. doi : 10.1520/STP44205S . ISBN 978-0-8031-6105-4.
- أسمنت
- كيمياء البوليمرات
