2N3055 هو ترانزستور طاقة NPN من السيليكون مخصص للتطبيقات العامة. تم تقديمه في أوائل الستينيات بواسطة RCA باستخدام عملية ترانزستور طاقة محوري منزلي، وتم الانتقال إلى قاعدة متراكبة في منتصف السبعينيات. [1] يتبع ترقيمه معيار JEDEC . [2] إنه نوع ترانزستور يتمتع بشعبية دائمة. [3] [4] [5]

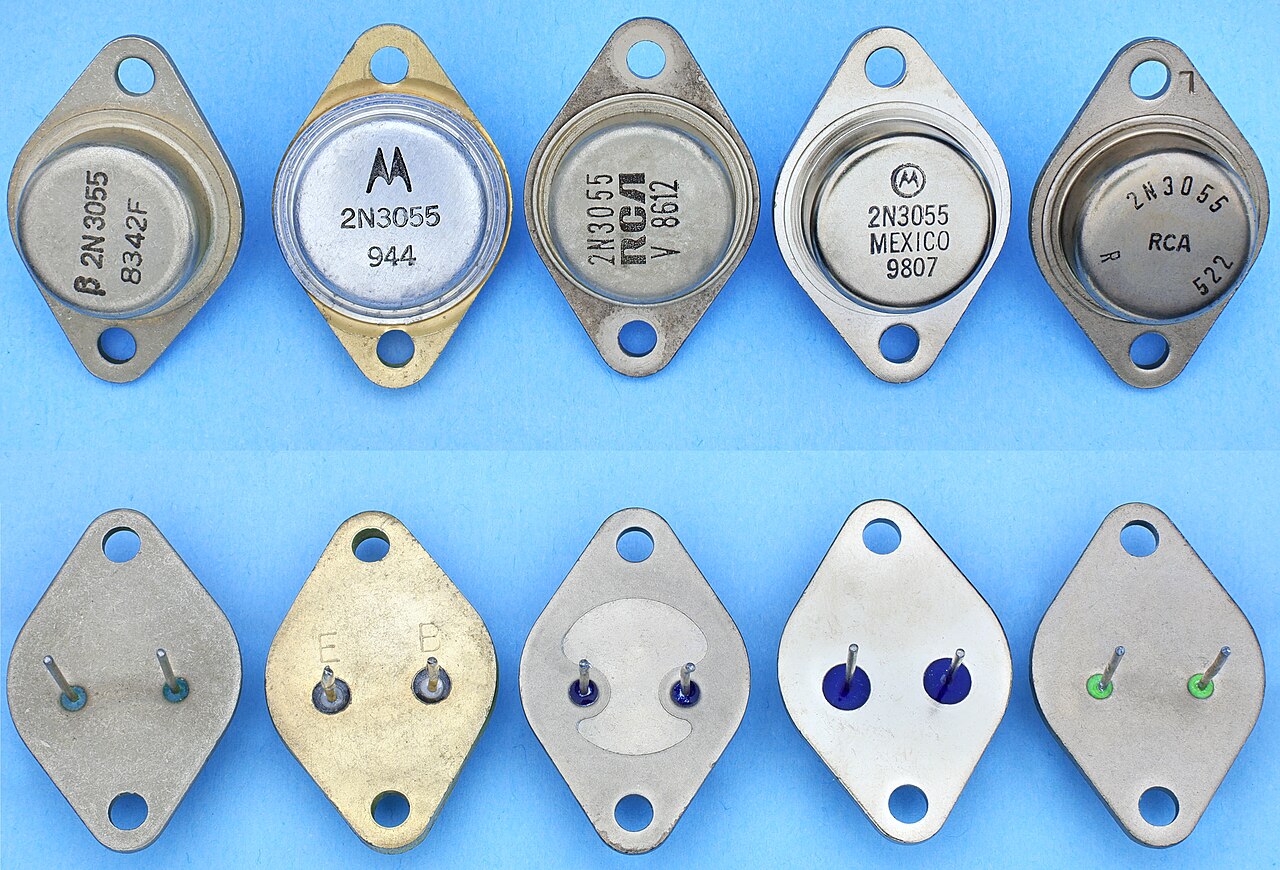

ترانزستورات 2N3055 من مختلف الشركات المصنعة.

تحديد

تعتمد خصائص الأداء الدقيقة على الشركة المصنعة والتاريخ؛ قبل الانتقال إلى الإصدار الأساسي الطبقي في منتصف سبعينيات القرن العشرين، كان من الممكن أن يكون f T منخفضًا إلى 0.8 ميجا هرتز، على سبيل المثال.

الشركة المصنعة تاريخ الرئيس التنفيذي الخامس في البنك المركزي العماني فولت CER (100 أوم) انا ج انا ب P D @ T C =25 درجة. h fe (اختبار النبض) ف ت
ار سي ايه 1967 60 فولت الرئيس التنفيذي (معلق) 100 فولت CBO 70 فولت CER(sus) 15 أ 7 أ 115 واط 20–70 (عند I C = 4 أمبير نبضي ) لم يتم اعطاءه
أون-أشباه الموصلات 2005 [6] 60 فولت الرئيس التنفيذي 100 فولت CBO 70 فولت CER 15 أمبير (مستمر) 7 أ 115 واط 20–70 (عند I C = 4 A) 2.5 ميجا هرتز

يأتي هذا الترانزستور معبأً في علبة TO-3 ، وهو عبارة عن ترانزستور طاقة بقوة 15 أمبير و60 فولت (أو أكثر، انظر أدناه) و115 وات مع β (مكسب تيار أمامي) يتراوح من 20 إلى 70 عند تيار مجمع يبلغ 4 أمبير (قد يكون هذا أكثر من 100 عند الاختبار عند تيارات أقل [6] ). غالبًا ما يكون له تردد انتقالي يبلغ حوالي 3.0 ميجا هرتز و6 ميجا هرتز هو المعتاد بالنسبة لـ 2N3055A؛ عند هذا التردد ينخفض ​​مكسب التيار المحسوب (بيتا) إلى 1، مما يشير إلى أن الترانزستور لم يعد بإمكانه توفير تضخيم مفيد في تكوين الباعث المشترك . قد يكون التردد الذي يبدأ عنده المكسب في الانخفاض أقل بكثير، انظر أدناه.

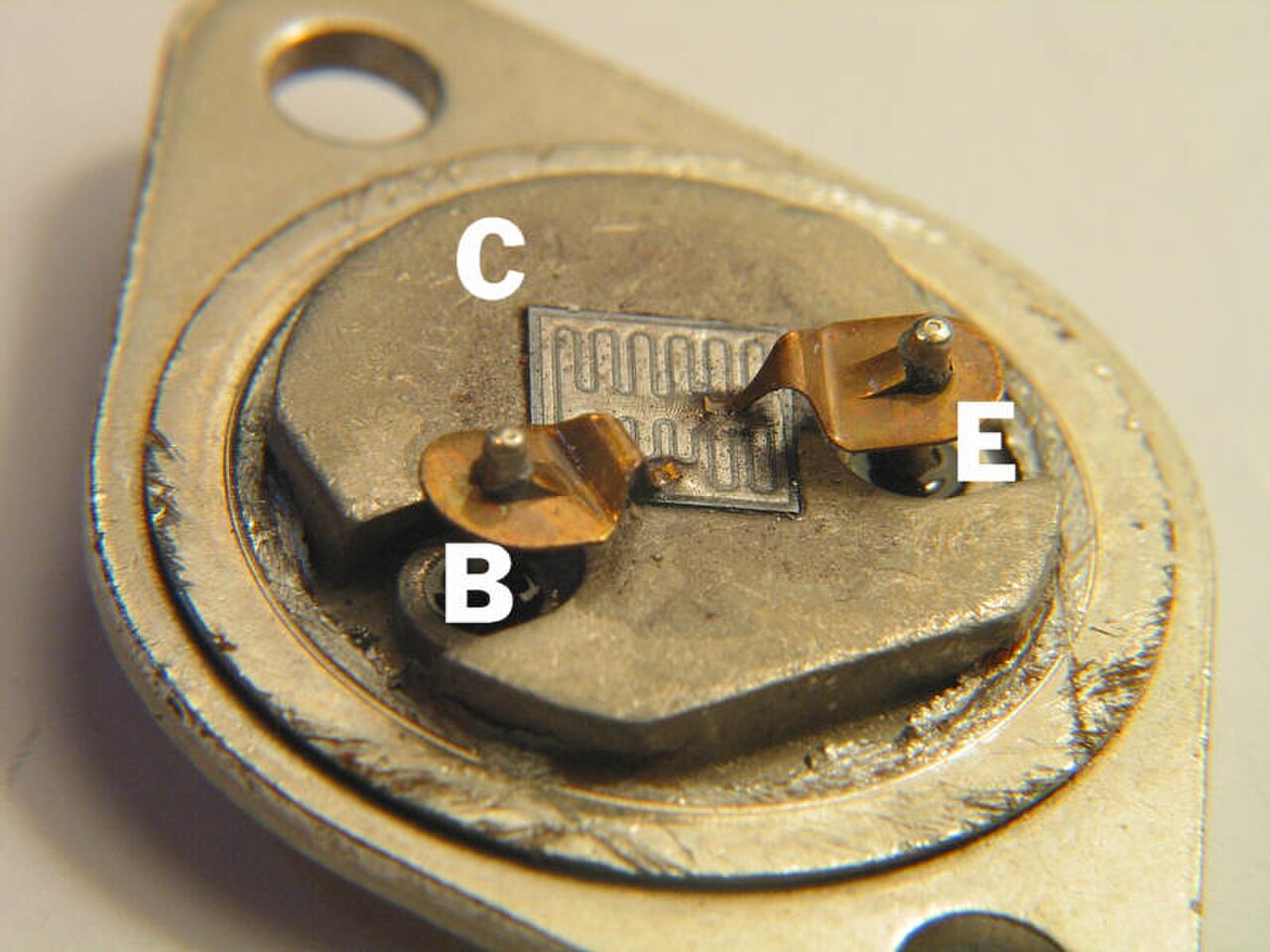

مكونات الترانزستور 2N3055 الداخلية.

الحد الأقصى للتقييمات

يعتمد أقصى جهد بين المجمع والباعث للترانزستور 2N3055، مثل الترانزستورات الأخرى، على مسار المقاومة الذي توفره الدائرة الخارجية بين قاعدة وباعث الترانزستور؛ مع 100 أوم، تصنيف انهيار 70 فولت، V CER ، ويتم إعطاء جهد دعم المجمع والباعث، V CEO(sus) بواسطة ON Semiconductor . [6] في بعض الأحيان، يتم إعطاء جهد انهيار 100 فولت CBO (أقصى جهد بين المجمع والقاعدة، مع فتح الباعث، وهو ترتيب غير واقعي في الدوائر العملية) باعتباره تصنيف الجهد الوحيد، مما قد يسبب ارتباكًا. نادرًا ما يحدد المصنعون تصنيف الجهد V CES لـ 2N3055.

يعتمد إجمالي تبديد الطاقة (المكتوب P D في معظم أوراق البيانات الأمريكية، وP tot في الأوروبية) على المبدد الحراري الذي يتصل به 2N3055. مع المبدد الحراري "اللانهائي"، أي عندما تكون درجة حرارة العلبة 25 درجة على وجه اليقين، يكون تصنيف الطاقة حوالي 115 وات (يحدد بعض المصنّعين 117 وات)، ولكن في معظم التطبيقات (وبالتأكيد عندما تكون درجة الحرارة المحيطة مرتفعة) من المتوقع تصنيف طاقة أقل بكثير، وفقًا لمنحنى خفض تصنيف الطاقة الخاص بالشركة المصنعة. تم تصميم الجهاز للعمل مع مبدد حراري فعال، ولكن يجب توخي الحذر لتركيب الجهاز بشكل صحيح، [7] [8] [9] وإلا فقد ينتج عن ذلك تلف مادي أو سوء التعامل مع الطاقة، خاصة مع العلب أو المبددات الحرارية التي ليست مسطحة تمامًا.

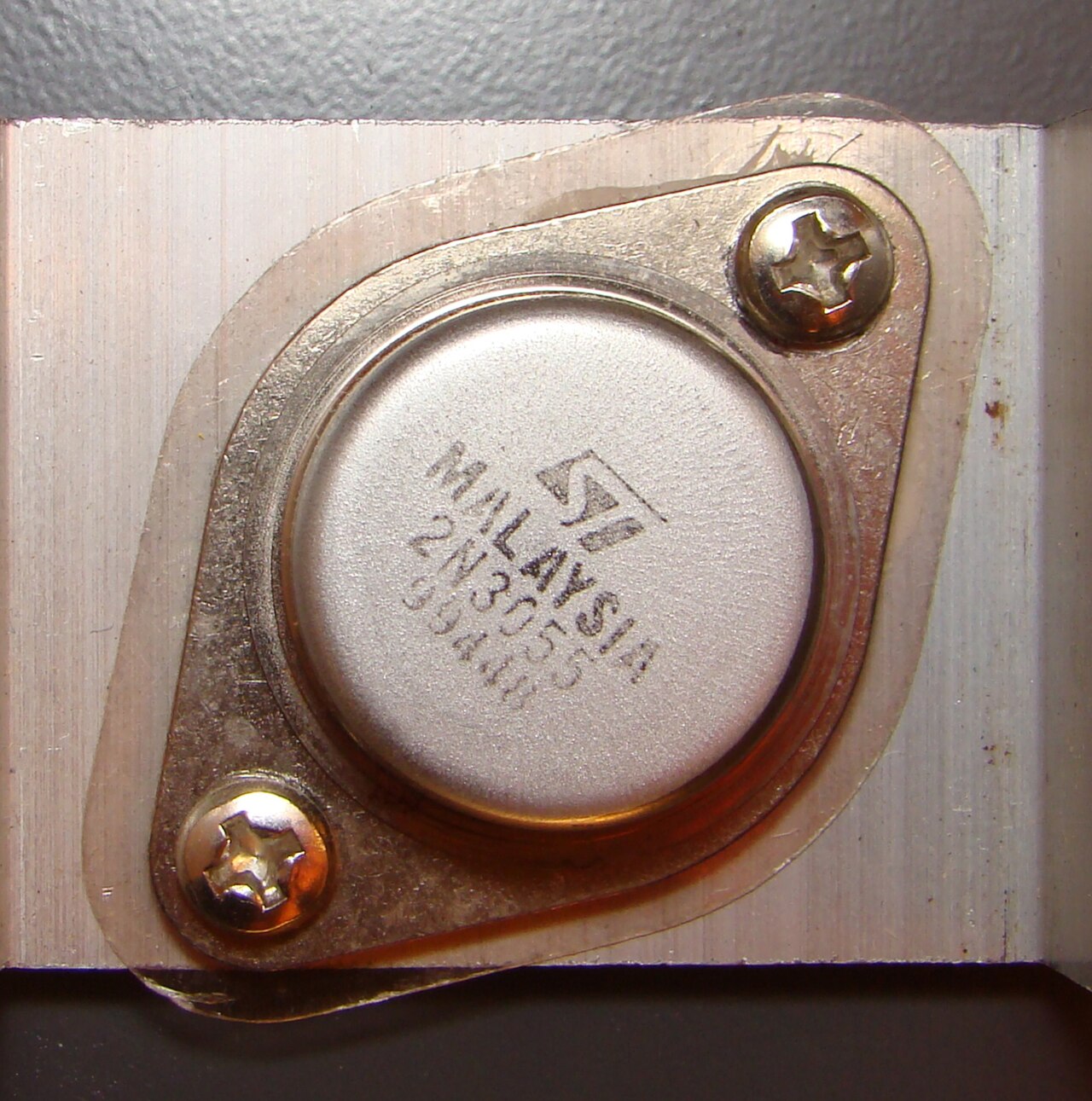

ترانزستور 2N3055 مثبت على مبدد حراري من الألومنيوم. يعمل عازل الميكا على عزل علبة الترانزستور كهربائيًا عن المبدد الحراري .

تردد الانتقال، فت

لم يذكر دليل ترانزستور RCA لعام 1967، SC-13، أي مقياس لأداء التردد العالي لـ 2N3055؛ وبحلول دليل SC-15 لعام 1971، تم تحديد تردد انتقالي، f T ، لا يقل عن 800 كيلو هرتز (عند I C = 1 A) وتم تحديد f hfe (التردد الذي ينخفض ​​عنده مكسب تيار الإشارة الصغيرة بمقدار 3 ديسيبل) أيضًا عند 1 A ليكون 10 كيلو هرتز كحد أدنى. كما حددت شركات تصنيع أخرى في هذا الوقت قيمًا مماثلة (على سبيل المثال، في عام 1973، أعطت شركة Philips f T > 0.8 MHz وf hfe > 15 kHz لجهاز 2N3055 الخاص بها).

بحلول عام 1977، قامت شركة RCA بتغيير مواصفاتها لإعطاء 2.5 للحد الأدنى لحجم مكسب الإشارة الصغيرة عند f = 1 ميجا هرتز، مما يعطي في الأساس حدًا أدنى لـ f T يبلغ 2.5 ميجا هرتز (و 4 ميجا هرتز لـ MJ2955). غالبًا ما تحدد أوراق بيانات 2N3055 الحديثة، ولكن ليس دائمًا، f T يبلغ 2.5 ميجا هرتز (الحد الأدنى) لأن بعض التحسينات تم إجراؤها بمرور الوقت (خاصة الانتقال إلى عملية التصنيع الطلائي). ومع ذلك، لا يمكن افتراض أن 2N3055 (والعديد من ترانزستورات الطاقة الأخرى التي نشأت في هذا العصر) تتمتع بأداء عالي التردد ويمكن أن يكون هناك تدهور في تحول الطور ومكسب الحلقة المفتوحة حتى داخل نطاق تردد الصوت. يمكن أن تكون الخلفاء الحديثون لـ 2N3055 أكثر ملاءمة في دوائر التبديل السريع أو مكبرات الصوت عالية الجودة.

تاريخ

RCA 2N3055.

تم تصميم 2N3055 ذو الأهمية التاريخية بواسطة مجموعة هندسة Herb Meisel مع RCA ؛ كان أول ترانزستور طاقة سيليكون متعدد الأمبير يباع بأقل من دولار واحد، وأصبح معيارًا صناعيًا. [10] تم اشتقاق 2N3054 و 2N3055 من 2N1486 و 2N1490 بعد إعادة تصميم العبوة بواسطة Milt Grimes. حصل فريق مهندسي التصميم والإنتاج والتطبيقات على جوائز الإنجاز من RCA Electronic Components في عام 1965. لا يزال 2N3055 شائعًا جدًا باعتباره ترانزستور تمرير متسلسل في إمدادات الطاقة الخطية ولا يزال يستخدم في الدوائر ذات التيار المتوسط ​​​​والعالي بشكل عام، بما في ذلك محولات الطاقة ذات التردد المنخفض على الرغم من أن استخدامه في مكبرات الصوت ومحولات التيار المستمر إلى التيار المتردد أصبح أقل شيوعًا الآن واستخدامه في تطبيقات وضع التبديل ذات التردد العالي لم يكن عمليًا للغاية. تم الحصول عليه ثانيًا من قبل مصنعين آخرين؛ أدرجت شركة Texas Instruments إصدارًا أحادي النطاق من الجهاز في ورقة بيانات أغسطس 1967. [11] كان أحد القيود هو أن استجابة التردد كانت منخفضة إلى حد ما (عادةً ما يكون تردد الكسب الوحدوي أو تردد الانتقال، f T ، 1 ميجا هرتز). على الرغم من أن هذا كان مناسبًا لمعظم تطبيقات "الحصان العامل" منخفضة التردد، ومساوٍ للترانزستورات عالية القدرة الأخرى حوالي عام 1970، إلا أنه جلب بعض الصعوبة لتصميمات مكبرات الطاقة عالية الدقة حول 20 كيلو هرتز، حيث يبدأ الكسب في الانخفاض ويزداد تحول الطور.

منتصف السبعينيات

مع التغييرات التي طرأت على تكنولوجيا تصنيع أشباه الموصلات، أصبحت العملية الأصلية غير قادرة على المنافسة اقتصاديًا في منتصف سبعينيات القرن العشرين، وتم إنشاء جهاز مماثل باستخدام تقنية القاعدة الطلائية . [1] إن أقصى تصنيفات الجهد والتيار لهذا الجهاز هي نفسها الأصلية، لكنها ليست محصنة ضد الانهيار الثانوي ؛ يقتصر التعامل مع الطاقة (منطقة التشغيل الآمنة) عند الجهد العالي على تيار أقل من الأصلي. [1] ومع ذلك، فإن تردد القطع أعلى، مما يسمح للنوع الأحدث من 2N3055 بأن يكون أكثر كفاءة عند الترددات الأعلى. كما أن استجابة التردد الأعلى حسنت الأداء عند استخدامه في مكبرات الصوت. [1]

على الرغم من تراجع استخدام الترانزستور 2N3055 الأصلي مقارنة بالترانزستورات ذات القاعدة الفوقية بسبب تكاليف التصنيع المرتفعة، إلا أن الإصدار ذو القاعدة الفوقية استمر في الاستخدام في كل من مكبرات الصوت الخطية وإمدادات التبديل. [1] لا تزال العديد من إصدارات 2N3055 قيد الإنتاج؛ حيث يتم استخدامه في مكبرات الصوت التي توفر ما يصل إلى 40 وات في حمل 8 أوم [12] في تكوين إخراج دفع وسحب .

توجد متغيرات ذات تصنيفات جهد أعلى (على سبيل المثال 2N3055HV ، مع تصنيف ceo 100 فولت )، ومواد أو أنواع مختلفة من العلبة (على سبيل المثال الفولاذ أو الألومنيوم أو البلاستيك مع علامة معدنية)، ومتغيرات أخرى، بالإضافة إلى الاختلافات الطفيفة في التصنيفات (مثل تبديد الطاقة بمقدار 115 أو 117 واط) بين الأجهزة التي تحمل علامة 2N3055 من مختلف الشركات المصنعة منذ RCA الأصلية.

يعد الترانزستور MJ2955 ( PNP ) (لا ينبغي الخلط بينه وبين 2N2955 وهو ترانزستور PNP للإشارة الصغيرة [13] ))، والذي يتم تصنيعه أيضًا باستخدام عملية التراكب اليوم، ترانزستورًا مكملًا لـ 2N3055.

في الستينيات وأوائل السبعينيات، أنتجت شركة فيليبس أجهزة مماثلة مغلفة في عبوات TO-3 تحت المرجع BDY20 (الموصوف بأنه مخصص لأغراض "hifi") و BDY38 (على الرغم من أن BDY38 لديه تصنيفات جهد أقل من 2N3055).

يتوفر إصدار TO-3 P (علبة بلاستيكية) من 2N3055 وجهازه التكميلي MJ2955 كـ TIP3055 و TIP2955 على التوالي، مع معدلات تبديد طاقة منخفضة قليلاً.

الترانزستورات TIP33 (NPN) و TIP34 (PNP) ذات القدرة 10 أمبير (15 أمبير ذروة) و80 وات، مغلفة بلاستيكيًا بخصائص مشابهة إلى حد ما للترانزستورين 2N3055 وMJ2955 على التوالي، ومتوفرة في إصدارات مع تصنيفات جهد انهيار 40/60/80/100 فولت .

يحتوي 2N3773 ، مع علبة TO-3، على مكسب أقل قليلاً ولكن تصنيفات قصوى أعلى بشكل ملحوظ (150 وات، 140 فولت ceo ، 16 أمبير).

يُعد 2N3054 إصدارًا أقل طاقة بكثير من 2N3055، حيث يبلغ تصنيفه 25 وات و55 فولت و4 أمبير، ولكنه أصبح قديمًا تقريبًا في أواخر الثمانينيات عندما تم سحب العديد من أجهزة TO-66 من قوائم الشركات المصنعة الرئيسية. في العديد من الحالات، يمكن استخدام إصدار TO-220 المعبأ، مثل MJE3055T ، بدلاً من 2N3054 وكذلك في بعض تطبيقات 2N3055.

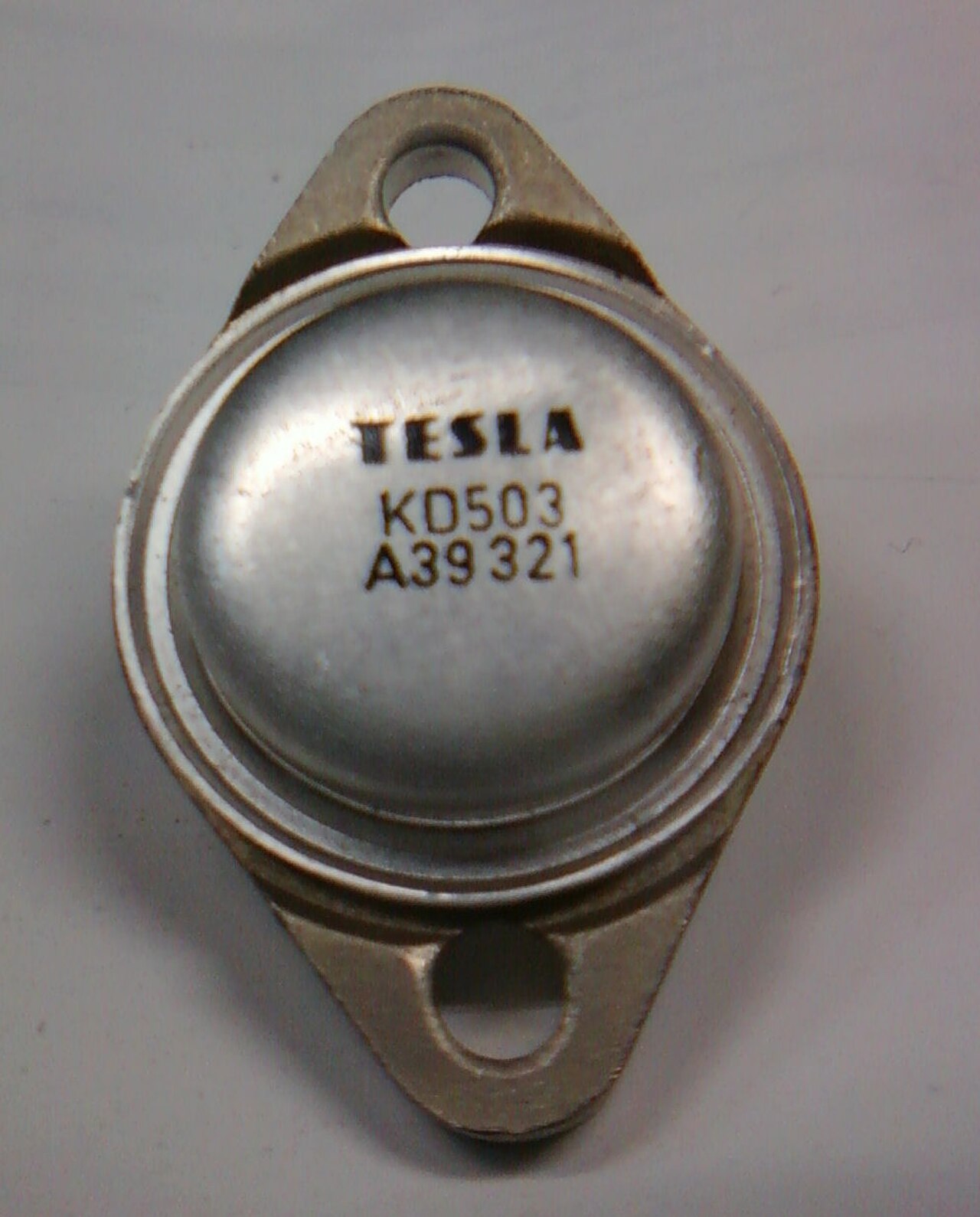

ترانزستور Tesla KD503

KD503 هو مكافئ طاقة أعلى يستخدم في دول الكتلة الشرقية ، ومخصص للتطبيقات العامة. تم إنتاجه حصريًا بواسطة شركة الإلكترونيات التشيكوسلوفاكية Tesla . يتم تعبئة KD503 في نمط علبة TO-3 (تسمى T41 بواسطة Tesla)، وهو عبارة عن ترانزستور طاقة 20 أمبير ، 80 فولت ، 150 وات . لديه تردد انتقالي 2.0 ميجا هرتز. يتمتع KD503 بقوة وتيار أعلى من 2N3055. [14] تم استخدامها على نطاق واسع في دول الكتلة الشرقية السابقة في مكبرات الصوت الصوتية التي صنعتها شركة Tesla التشيكوسلوفاكية و Unitra البولندية .

مقارنة المواصفات
جهاز الشركة المصنعة يكتب حالة/حزمة الرئيس التنفيذي (البرازيل) أنا ج (مستمر) P D (@ الحالة = 25 درجة) ح في ف ت (ميجا هرتز)
2N3055 RCA 1977 [15]
ON Semiconductor 2005 		رقم NPN TO-3 (=TO-204AA) 60 فولت الرئيس التنفيذي (معلق) 15 أ 115 واط 20–70 عند الساعة 4 أ 2.5 ميجا هرتز كحد أدنى (hfe عند 1 ميجا هرتز)
f hfe >= 20 كيلو هرتز عند 1 أمبير
2N3055G مؤتمر أشباه الموصلات 2005 رقم NPN TO-3 (خالي من الرصاص) 60 فولت الرئيس التنفيذي (معلق) 15 أ 115 واط 20–70 عند الساعة 4 أ 2.5 ميجا هرتز كحد أدنى (hfe عند 1 ميجا هرتز)
f hfe >= 20 كيلو هرتز عند 1 أمبير
2N3055H ار سي ايه رقم NPN إلى-3 60 فولت المدير التنفيذي (معلق) 15 أ 115 واط 20–70 عند الساعة 4 أ 2.5 ميجا هرتز كحد أدنى (ساعة تردد عند 1 ميجا هرتز)
2N3055HV سي دي آي إل رقم NPN إلى-3 100 فولت 15 أ 100 واط (يقول البعض 90 واط) 20-100 عند 4 أ 2.5 ميجا هرتز كحد أدنى عند 0.5 أمبير
2ن3772 ار سي ايه رقم NPN إلى-3 60 فولت 20 أ 150 واط 16–60 في الساعة 10 صباحًا 0.2 ميجا هرتز كحد أدنى (h fe >=4 عند 0.05 ميجا هرتز)
f hfe >= 10 كيلو هرتز عند 1 أمبير
2ن3773 ار سي ايه رقم NPN إلى-3 140 فولت 16 أ 150 واط 16–60 في الساعة 8 صباحًا 0.2 ميجا هرتز كحد أدنى (h fe >=4 عند 0.05 ميجا هرتز)
f hfe >= 10 كيلو هرتز عند 1 أمبير
2N6253 ار سي ايه رقم NPN إلى-3 45 فولت الرئيس التنفيذي (معلق) 15 أ 115 واط 20–70 عند الساعة 3 أ 0.8 ميجا هرتز كحد أدنى (h fe >=2 عند 0.4 ميجا هرتز)
f hfe >= 10 كيلو هرتز عند 1 أمبير
2N6254 ار سي ايه رقم NPN إلى-3 80 فولت المدير التنفيذي (معلق) 15 أ 150 واط 20–70 عند الساعة 5 صباحًا 0.8 ميجا هرتز كحد أدنى (h fe >=2 عند 0.4 ميجا هرتز)
f hfe >= 10 كيلو هرتز عند 1 أمبير
2ن6371 ار سي ايه رقم NPN إلى-3 40 فولت المدير التنفيذي (معلق) 15 أ 117 واط 15–60 في الساعة 8 صباحًا 0.8 ميجا هرتز كحد أدنى (h fe >=2 عند 0.4 ميجا هرتز)
f hfe >= 10 كيلو هرتز عند 1 أمبير
2N6371HV ترانسس رقم NPN إلى-3 100 فولت 15 أ 117 واط 15–60 في الساعة 8 صباحًا 2.5 ميجا هرتز كحد أدنى
بي دي بي 620 يونيترا سيمي رقم NPN إلى-3 60 فولت 15 أ 115 واط 20-40 في الساعة 4 صباحًا 0,8 ميجا هرتز الحد الأدنى
دينار كويتي 502 تيسلا رقم NPN حالة T41 60 فولت 20 أ 150 واط 40-؟ @ 1 أ 2.0 ميجا هرتز الحد الأدنى
دينار كويتي 503 تيسلا [16] رقم NPN حالة T41 80 فولت 20 أ 150 واط 40-؟ @ 1 أ 2.0 ميجا هرتز الحد الأدنى
دينار كويتي 3055 تيسلا رقم NPN حالة T42 60 فولت 15 أ 117 واط 20–70 @ 4 أ 1.0 ميجا هرتز الحد الأدنى
ك د 3442 تيسلا رقم NPN حالة T42 140 فولت 10 أ 117 واط 20–70 @ 4 أ 1.0 ميجا هرتز الحد الأدنى
إم جيه 2955أ موتورولا برنامج PNP إلى-3 60 فولت 15 أ 115 واط 20-100 عند 4 أ 2.2 ميجا هرتز كحد أدنى عند 1 أمبير
ام جيه 15015ج شركة ON لأشباه الموصلات رقم NPN إلى-3 120 فولت 15 أ 180 واط 20-100 عند 4 أ 0.8 ميجا هرتز كحد أدنى عند 1 أمبير
ام جيه 15016ج حول أشباه الموصلات برنامج PNP إلى-3 120 فولت 15 أ 180 واط 20-100 عند 4 أ 2.2 ميجا هرتز كحد أدنى عند 1 أمبير
ام جي اي 2955 تي فيرتشايلد،
شركة أشباه الموصلات المركزية. 		برنامج PNP TO-220 60 فولت المدير التنفيذي (معلق) 10 أ 75 واط 20-100 عند 4 أ 2.0 ميجا هرتز كحد أدنى (hfe عند 1 ميجا هرتز)
f hfe >= 20 كيلو هرتز عند 1 أمبير
ام جي اي 3055 تي فيرتشايلد،
شركة أشباه الموصلات المركزية. 		رقم NPN TO-220 60 فولت الرئيس التنفيذي (معلق) 10 أ 75 واط 20-100 عند 4 أ 2.0 ميجا هرتز كحد أدنى (hfe عند 1 ميجا هرتز)
f hfe >= 20 كيلو هرتز عند 1 أمبير
ار سي اس 617 ار سي ايه رقم NPN إلى-3 80 فولت الرئيس التنفيذي (معلق) 15 أ 115 واط 20–70 عند الساعة 4 أ 2.5 ميجا هرتز كحد أدنى (ساعة تردد عند 1 ميجا هرتز)
نصيحة رقم 2955 معهد تكساس،
شركة سنترال سيميكونداكتور 		برنامج PNP TO-218AA/SOT-93 70 فولت CER (RBE <= 100 أوم) 15 أ 90 واط 20–70 عند الساعة 4 أ 3.0 ميجا هرتز الحد الأدنى
نصيحة رقم 2955 موتورولا برنامج PNP 340D-02 بلاستيك 60 فولت CEO
70 فولت CER (RBE = 100 أوم) 		15 أ 90 واط 20–70 عند الساعة 4 أ 2.5 ميجا هرتز كحد أدنى
نصيحة رقم 3055 معهد تكساس،
فيليبس،
شركة سنترال سيميكونداكتور 		رقم NPN TO-218AA/SOT-93 70 فولت CER (RBE <= 100 أوم) 15 أ 90 واط 20–70 عند الساعة 4 أ 3.0 ميجا هرتز الحد الأدنى
نصيحة رقم 3055 موتورولا رقم NPN 340D-02 بلاستيك 60 فولت CEO
70 فولت CER (RBE = 100 أوم) 		15 أ 90 واط 20–70 عند الساعة 4 أ 2.5 ميجا هرتز كحد أدنى

مراجع

  1. ^ abcde Ellis, JN; Osadchy, VS; Zarlink Semiconductor (نوفمبر 2001). "2N3055: a case history". IEEE Transactions on Electron Devices . 48 (11): 2477– 2484. Bibcode :2001ITED...48.2477E. doi :10.1109/16.960371.
  2. ^ Dhir, SM (2000) [1999]. "الفصل 2.2: مواصفات واختبارات ترانزستور ثنائي القطب". المكونات والمواد الإلكترونية: المبادئ والتصنيع والصيانة (طبعة 2007 الخامسة). الهند: شركة تاتا ماكجرو هيل للنشر المحدودة . ص. 145. رقم ISBN 0-07-463082-2.
  3. ^ P. Horowitz; W. Hill (2001). فن الإلكترونيات (الطبعة الثانية). مطبعة جامعة كامبريدج. ص 321. ISBN  978-0-521-37095-0. 2N3055 الأكثر شعبية
  4. ^ جوردون ماكومب (2001). كنز صانع الروبوت (الطبعة الثانية). ماكجرو هيل بروفيشنال. ص 261. ISBN  978-0-07-136296-2بالنسبة للوظائف ذات القدرة العالية ، فإن الترانزستور NPN المستخدم عالميًا تقريبًا هو 2N3055
  5. ^ Rudolf F. Graf; William Sheets (2001). Build your own low-power transmitters: projects for the electronic experimenter. Newnes. p. 14. ISBN  978-0-7506-7244-3على سبيل المثال ، لا تزال الأجهزة 2N2222 و2N2905 و2N3055، التي يعود تاريخها إلى ستينيات القرن العشرين ولكن تم تحسينها، مفيدة في التصميمات الجديدة ولا تزال تحظى بشعبية بين المجربين.
  6. ^ abc "2N3055(NPN)، MJ2955(PNP): ترانزستورات الطاقة التكميلية المصنوعة من السيليكون (المراجعة السادسة)" (PDF) . حول أشباه الموصلات . صناعات مكونات أشباه الموصلات. ديسمبر 2005. تم الاسترجاع في 2011-03-25 .
  7. ^ روهر، بيل. "اعتبارات التركيب لأشباه الموصلات الكهربائية" (PDF) . ON Semiconductor . تم الاسترجاع في 31 أكتوبر 2016 .
  8. ^ إليوت، رود. "تصميم المشتت الحراري وتركيب الترانزستور". مؤرشف من الأصل في 2019-07-21 . تم الاسترجاع في 2016-10-31 .
  9. ^ بياجي، هوبرت. "الاعتبارات المتصاعدة لحزم TO-3" (PDF) . بور براون . تم الاسترجاع في 31 أكتوبر 2016 .
  10. ^ وارد، جاك (2001). "التاريخ الشفوي – هيرب مايزل". ص. 3. تم استرجاعه في 7 نوفمبر 2016 .
  11. ^ كتاب بيانات أشباه الموصلات الكهربائية لمهندسي التصميم، الطبعة الأولى ، شركة Texas Instruments Incorporated، رقم النشر CC-404 70977-22-IS، بدون تاريخ، الصفحة 5-75
  12. ^ مجموعة IOSS (2008). تطبيقات IOSS كتاب مرجعي للدوائر الصوتية الإلكترونية. المجلد. 1. ص. 52-53. رقم ISBN 978-1-4404-7195-7. تم الاسترجاع بتاريخ 2011-03-25 .
  13. ^ Kluwers Internationale Transistor Gids (4 ed.). كلوير تكنيش بويكين بي في 1991. ص. 55. ردمك 9020125192.
  14. ^ "2N3055، MJ2955، ترانزستورات الطاقة التكميلية" (PDF) . STMicroelectronics .
  15. ^ أجهزة الطاقة RCA . شركة RCA. 1977.
  16. ^ "ترانزستورات تسلا: ورقة بيانات ترانزستورات تسلا". ترانزستورات تسلا . تسلا. 1980. تم الاسترجاع في 2015-12-15 .

قراءة إضافية

تحتوي ويكيميديا ​​كومنز على وسائط متعلقة بـ2 N3055 .
كتاب البيانات التاريخية
  • كتاب بيانات الترانزستورات ثنائية القطب القوية، 1208 صفحة، 1988، SGS-Thomson.
بيانات المنتج
  • أوراق البيانات من ST و ON
  • ورقة بيانات KD503 كتالوج ورقة البيانات
