مصباح ثلاثي الاتجاهات
المصباح ثلاثي الإضاءة ، المعروف أيضًا باسم المصباح ثلاثي الاتجاهات ، هو مصباح يستخدم لمبة ثلاثية الاتجاهات لإنتاج ثلاثة مستويات من الإضاءة: منخفض، متوسط، وعالي . يتطلب المصباح ثلاثي الإضاءة لمبة وقاعدة ثلاثية الاتجاهات، ومفتاحًا ثلاثي الاتجاهات.
في المصابيح المتوهجة ثلاثية الاتجاه ، يعمل كل خيط من الخيوط بجهد كامل. وقد صُنعت مصابيح ذات خيوط كربونية مزدوجة في وقت مبكر من عام 1902 للسماح بمستويات إضاءة قابلة للتعديل. [ 1 ]
صُممت بعض مصابيح الفلورسنت المدمجة لتحل محل المصابيح المتوهجة ثلاثية الإضاءة، [ 2 ] وتحتوي على وصلة إضافية ودائرة كهربائية للتحكم في شدة الإضاءة إلى مستوى مماثل. وفي السنوات الأخيرة، أصبحت مصابيح LED ثلاثية الإضاءة متوفرة أيضاً. [ 3 ]
مصابيح ثلاثية الاتجاه

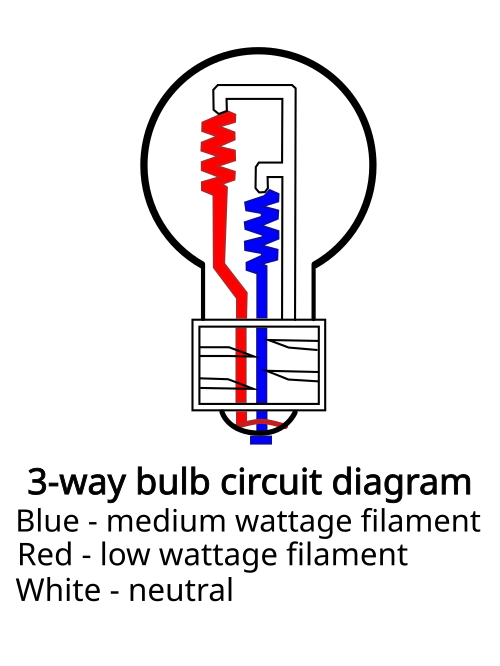

يحتوي المصباح المتوهج ثلاثي الاتجاهات على خيطين مصممين لإنتاج كميات مختلفة من الضوء. يمكن تشغيل الخيطين بشكل منفصل أو معًا، مما يوفر ثلاث كميات مختلفة من الضوء. أحد أنواع المصابيح المتوهجة ثلاثية الاتجاهات الشائعة هو مصباح 50/100/150 واط. يحتوي هذا المصباح على خيط منخفض الطاقة بقدرة 50 واط وخيط متوسط الطاقة بقدرة 100 واط. عند تشغيلهما معًا، يتم توفير طاقة 150 واط، مما ينتج عنه مستوى عالٍ من الضوء. عادةً ما تتناسب المصابيح ثلاثية الاتجاهات ذات القاعدة اللولبية مع المقابس العادية من النوع A (E26D وفقًا للمعيار ISO 60061-1:2014). أما المصابيح ثلاثية الاتجاهات الأكبر حجمًا (حتى 300 واط) فلها قاعدة أكبر (E39D). تتوفر هذه المصابيح ثلاثية الاتجاهات أيضًا على شكل مصابيح فلورية مدمجة حلزونية الشكل. [ 2 ]
مقابس ثلاثية الاتجاه

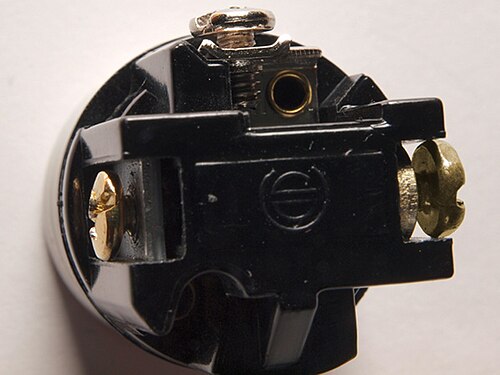

يحتوي مقبس المصباح اللولبي القياسي على نقطتي توصيل كهربائيتين فقط . في منتصف الجزء السفلي من المقبس، توجد نقطة التوصيل الموجبة (نقطة التوصيل رقم 1 في الصورة)، والتي عادةً ما تكون على شكل لسان معدني صغير مثني. أما الغلاف المعدني الملولب فهو نقطة التوصيل السالبة (نقطة التوصيل رقم 3 في الصورة). عند تركيب مصباح قياسي في مقبس قياسي، تضغط نقطة التوصيل المقابلة في أسفل المصباح على اللسان المعدني في منتصف المقبس، مما يُنشئ التوصيل الموجب. تلامس أسنان قاعدة المصباح المعدنية غلاف المقبس، مما يُنشئ التوصيل السالب، وهكذا تكتمل الدائرة الكهربائية .

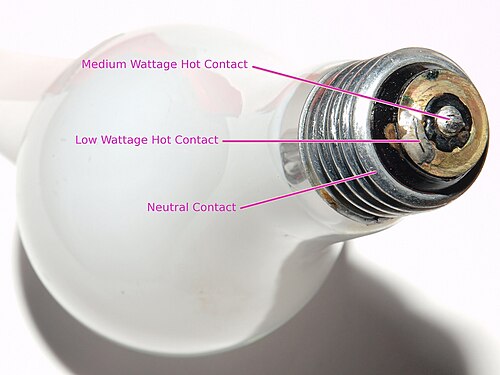

يحتوي المقبس ثلاثي الاتجاهات على ثلاثة موصلات كهربائية. فبالإضافة إلى الموصلين الموجودين في المقبس القياسي، يُضاف موصل ثالث. يقع هذا الموصل في الجزء السفلي من المقبس (الموصل الثاني في الصورة)، وهو ليس في مركزه. يتوافق هذا الموصل الإضافي مع موصل حلقي الشكل في الجزء السفلي من المصباح ثلاثي الاتجاهات، مما يُنشئ اتصالًا للفتيل الثاني داخل المصباح. من مشاكل هذه الأجهزة أن الموصل الحلقي للمقبس (الموصل الثاني في الصورة) يضغط على حلقة التلامس الرصاصية في المصباح، وهذا الاتصال عرضة للتلف المبكر (أحيانًا في غضون أشهر)، مما يؤدي إلى ومضات متقطعة، وأصوات طقطقة، وانقطاع التيار الكهربائي عن الفتيل ذي القدرة المنخفضة، وذلك نتيجة لتآكل حلقة التلامس الرصاصية في المصباح بشكل متناوب.
يتصل الموصل المركزي للمصباح عادةً بالفتيل متوسط القدرة، بينما تتصل الحلقة بالفتيل منخفض القدرة. لذا، إذا تم تركيب مصباح ثلاثي الاتجاهات في مقبس إضاءة قياسي ذي موصل مركزي فقط، فسيعمل الفتيل متوسط القدرة فقط. في حالة مصباح 50/100/150 واط، فإن تركيبه في مقبس إضاءة عادي سيجعله يعمل كمصباح 100 واط عادي.

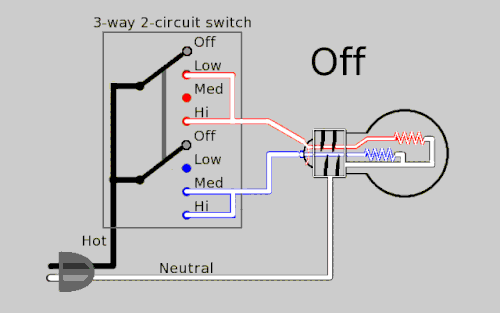

يحتوي مقبس المصباح ثلاثي الاتجاهات المزود بمفتاح على مفتاح مدمج في قاعدة المصباح، ولا يتطلب أي توصيلات خارجية بين المفتاح والمقبس. وهذا شائع في مصابيح الأرضية ثلاثية الاتجاهات . أما المقبس ثلاثي الاتجاهات الذي يُوصل بمفتاح ثنائي الدوائر ثلاثي الاتجاهات منفصل، فيُسمى مقبسًا ثلاثي الاتجاهات بدون مفتاح . [ 4 ]
| وظيفة المصباح | التبديل واحد | التبديل الثاني |
|---|---|---|
| عن | عن | عن |
| منخفض، المصباح الأول | على | عن |
| متوسط، المصباح الثاني | عن | على |
| عالي، المصباحان الأول والثاني | على | على |
التطور في الولايات المتحدة
أعلنت شركة جنرال إلكتريك عن مصباحها ثلاثي الاتجاهات المُطوَّر حديثًا في عام 1933. [ 5 ] صُنعت هذه المصابيح في البداية بحجمين: "أحدهما يحتوي على خيوط بقدرة 150 و200 واط، والآخر يحتوي على خيوط بقدرة 200 و300 واط". ولم تُسوَّق هذه المصابيح الجديدة للمستهلكين في البداية، إذ "من المتوقع أن تجد هذه المصابيح الجديدة أول استخدام لها في مجال الإضاءة التجارية، ولا سيما في المؤسسات الصغيرة والمتوسطة الحجم التي تشهد فترات ذروة وانخفاض في حجم حركة الزبائن". [ 6 ]
بحلول عام 1935، تم طرح مصابيح ثنائية الشعيرة للاستخدام المنزلي مزودة بمصابيح متوهجة ثلاثية الاتجاهات بمجموعتين من القدرات الكهربائية، 50-100-150 و100-200-300 واط. [ 7 ] [ 8 ] [ 9 ]
