حلقة انزلاقية

حلقة الانزلاق أو حلقة التجميع هي جهاز كهروميكانيكي يسمح بنقل الطاقة والإشارات الكهربائية من هيكل ثابت إلى هيكل دوار. يمكن استخدام حلقة الانزلاق في أي نظام كهروميكانيكي يتطلب الدوران أثناء نقل الطاقة أو الإشارات. فهي تُحسّن الأداء الميكانيكي، وتُبسّط تشغيل النظام، وتُزيل الأسلاك المُعرّضة للتلف والمتدلية من المفاصل المتحركة.

تُعرف هذه الحلقات أيضاً باسم الوصلات الكهربائية الدوارة ، أو الموصلات الكهربائية الدوارة ، أو المجمعات ، أو المفاصل الدوارة ، أو المفاصل الكهربائية الدوارة ، وهي شائعة الاستخدام في محركات الحلقات الانزلاقية ، والمولدات الكهربائية لأنظمة التيار المتردد ، والمولدات الكهربائية ، وفي آلات التعبئة والتغليف، وبكرات الكابلات، وتوربينات الرياح . ويمكن استخدامها على أي جسم دوار لنقل الطاقة، أو دوائر التحكم، أو الإشارات التناظرية أو الرقمية، بما في ذلك البيانات الموجودة في منارات المطارات ، والخزانات الدوارة ، والجرافات ، والتلسكوبات الراديوية ، وأنظمة القياس عن بُعد ، والمرايا الشمسية ، وعجلات فيريس .

تُعدّ حلقة الانزلاق (في مصطلحات الهندسة الكهربائية ) وسيلةً لتوصيل التيار الكهربائي عبر مجموعة دوّارة. وهي، من الناحية الرسمية، جهاز لنقل الطاقة الكهربائية يسمح بتدفق الطاقة بين جزأين دوّارين كهربائيين، كما هو الحال في المحرك .

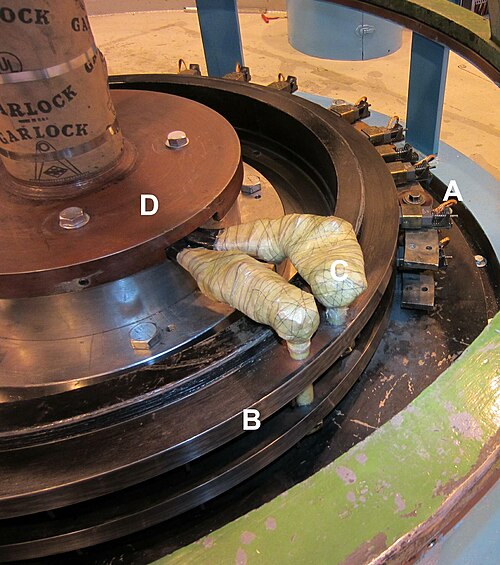

يتكون حلقة الانزلاق عادةً من ملامس ثابت من الجرافيت أو المعدن (فرشاة) يحتك بالقطر الخارجي لحلقة معدنية دوارة. عند دوران الحلقة المعدنية، ينتقل التيار الكهربائي أو الإشارة عبر الفرشاة الثابتة إلى الحلقة المعدنية، مُحدثًا اتصالًا كهربائيًا. تُكدس مجموعات إضافية من الحلقات/الفرش على طول محور الدوران إذا لزم الأمر أكثر من دائرة كهربائية واحدة. إما أن تكون الفرش أو الحلقات ثابتة، بينما يدور المكون الآخر. ^{[ 1 ] [ 2 ]} وقد استُخدم هذا التصميم البسيط لعقود كطريقة بدائية لتمرير التيار إلى جهاز دوار.

تُستخدم أسماء أخرى لحلقات الانزلاق، منها حلقة التجميع، والموصل الكهربائي الدوار، وحلقة الانزلاق الكهربائية. كما يُستخدم مصطلح "المبدل" أحيانًا ؛ إلا أن المبدلات تختلف نوعًا ما، وهي مُخصصة للاستخدام في محركات ومولدات التيار المستمر. في حين أن المبدلات مُجزأة، فإن حلقات الانزلاق متصلة، ولا يُمكن استخدام المصطلحين بشكل تبادلي. غالبًا ما تُستخدم المحولات الدوارة بدلًا من حلقات الانزلاق في البيئات عالية السرعة أو منخفضة الاحتكاك. ^{[ 3 ]}

يمكن استخدام حلقة انزلاقية داخل وصلة دوارة للعمل بالتزامن مع الجهاز، والذي يُشار إليه عادةً باسم المفصل الدوار. تؤدي حلقات الانزلاق نفس وظيفة الوصلات الدوارة في نقل الطاقة الكهربائية والإشارات، كما تفعل مع السوائل. غالبًا ما تُدمج حلقات الانزلاق في الوصلات الدوارة لإرسال الطاقة والبيانات من وإلى الآلات الدوارة بالتزامن مع السوائل التي توفرها الوصلة الدوارة. ^{[ 4 ]}

يمكن تتبع المبدأ الأساسي لحلقات الانزلاق إلى أواخر القرن التاسع عشر، حيث استُخدمت لأول مرة في التجارب الكهربائية المبكرة وتطوير المولدات والمحركات الكهربائية. ومع ظهور الثورة الصناعية وتزايد الطلب على الطاقة الكهربائية، بدأت التقنية الكامنة وراء حلقات الانزلاق بالتطور. وأصبحت مكونات أساسية في الآلات الكهربائية واسعة النطاق، مثل التوربينات والمولدات، مما يسمح بنقل الطاقة والإشارات في الآلات التي تتطلب دوران جزء منها باستمرار. ^{[ 5 ]}

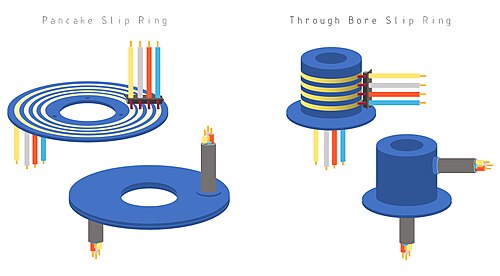

تُصنع حلقات الانزلاق بأنواع وأحجام مختلفة؛ فعلى سبيل المثال، احتوى أحد الأجهزة المصممة لإضاءة المسرح على 100 موصل. ^{[ 6 ]} تسمح حلقة الانزلاق بدوران غير محدود للجسم المتصل بها، بينما لا يمكن لف الكابل المرتخي إلا بضع مرات قبل أن يعلق ويقيد الدوران.
