المخطط المفاهيمي أو نموذج البيانات المفاهيمي هو وصف عالي المستوى للاحتياجات المعلوماتية التي يقوم عليها تصميم قاعدة البيانات . [ 1 ] [ 2 ] وهو عادةً ما يتضمن المفاهيم الأساسية والعلاقات الرئيسية فيما بينها. يُعد هذا نموذجًا عالي المستوى بتفاصيل غير كافية لبناء قاعدة بيانات كاملة وفعّالة. [ 3 ] يصف هذا النموذج بنية قاعدة البيانات بأكملها لمجموعة من المستخدمين. يُعرف النموذج المفاهيمي أيضًا بنموذج البيانات ، ويمكن استخدامه لوصف المخطط المفاهيمي عند تطبيق نظام قاعدة البيانات. وهو يُخفي التفاصيل الداخلية للتخزين الفعلي، ويركز على وصف الكيانات وأنواع البيانات والعلاقات والقيود.

ملخص

المخطط المفاهيمي هو خريطة للمفاهيم وعلاقاتها تُستخدم في قواعد البيانات . يصف هذا المخطط دلالات المؤسسة ويمثل سلسلة من التأكيدات حول طبيعتها. على وجه التحديد، يصف المخطط الأمور ذات الأهمية للمؤسسة ( فئات الكيانات )، والتي تميل المؤسسة إلى جمع المعلومات عنها، وخصائصها ( سماتها )، والروابط بين أزواج هذه الأمور ذات الأهمية (العلاقات).

لأن المخطط المفاهيمي يمثل دلالات المؤسسة، وليس تصميم قاعدة البيانات ، فقد يوجد على مستويات تجريد مختلفة. بدأ تصميم ANSI الأصلي ذو المخططات الأربعة بمجموعة من المخططات الخارجية، يمثل كل منها رؤية شخص ما للعالم من حوله. تُدمج هذه المخططات في مخطط مفاهيمي واحد، وهو المجموعة الشاملة لجميع تلك الرؤى الخارجية. يمكن أن يكون نموذج البيانات ملموسًا بقدر منظور كل شخص، لكن هذا يجعله غير مرن. فإذا تغير عالم ذلك الشخص، يجب أن يتغير النموذج. تتخذ نماذج البيانات المفاهيمية منظورًا أكثر تجريدًا، حيث تحدد الأمور الأساسية، التي تُعد الأمور التي يتعامل معها الفرد مجرد أمثلة عليها.

يُتيح هذا النموذج ما يُعرف بالوراثة في البرمجة الكائنية . إذ يُمكن تقسيم مجموعة مثيلات فئة كيان إلى فئات كيان مستقلة. وبالتالي، فإن كل مثيل من فئة كيان فرعية هو أيضاً مثيل من فئة الكيان الأصلية . وكل مثيل من فئة الكيان الأصلية هو أيضاً مثيل من إحدى فئات الكيان الفرعية.

قد تكون علاقات النوع الفائق/النوع الفرعي حصرية أو غير حصرية. قد تتطلب منهجية معينة أن يكون كل مثيل من نوع فائق مثيلاً لنوع فرعي واحد فقط. وبالمثل، قد تكون علاقة النوع الفائق/النوع الفرعي شاملة أو غير شاملة. وتكون شاملة إذا اشترطت المنهجية أن يكون كل مثيل من نوع فائق مثيلاً لنوع فرعي. وغالبًا ما يكون النوع الفرعي المسمى "أخرى" ضروريًا.

العلاقات النموذجية

  • قد يكون كل شخص هو البائع في طلب واحد أو أكثر.
  • يجب أن يكون كل طلب من شخص واحد فقط.
  • "الشخص" هو نوع فرعي من "الحزب". (بمعنى أن كل حالة من حالات "الشخص" هي أيضًا حالة من حالات "الحزب").
  • قد يكون لكل موظف مشرف يكون هو أيضاً موظفاً.

مخطط بنية البيانات

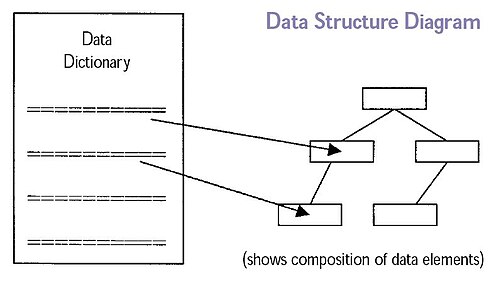

مخطط بنية البيانات وقاموس البيانات

مخطط بنية البيانات (DSD) هو نموذج بيانات أو مخطط يستخدم لوصف نماذج البيانات المفاهيمية من خلال توفير رموز بيانية توثق الكيانات وعلاقاتها والقيود التي تربطها.
