يُعدّ نظام D-37C (D37C) المكوّن الحاسوبي لنظام توجيه الصواريخ NS-17 (MGS) الذي يعمل بالقصور الذاتي بالكامل، وهو مصمم لتوجيه الصاروخ بدقة إلى هدفه على بُعد آلاف الأميال. وقد استُخدم نظام NS-17 MGS في صاروخ مينيوتمان 2 (LGM-30F) الباليستي العابر للقارات. صُمّم نظام MGS في الأصل وأُنتج بواسطة قسم أوتونيتكس التابع لشركة نورث أمريكان للطيران ، وكان بإمكانه تخزين أهداف متعددة مُبرمجة مسبقًا في ذاكرته الداخلية.

بخلاف طرق الملاحة الأخرى، لا يعتمد التوجيه بالقصور الذاتي على رصد مواقع الأرض أو النجوم، أو إشارات الراديو أو الرادار، أو أي معلومات أخرى من خارج المركبة. بدلاً من ذلك، يوفر نظام الملاحة بالقصور الذاتي معلومات التوجيه باستخدام الجيروسكوبات التي تشير إلى الاتجاه ومقاييس التسارع التي تقيس التغيرات في السرعة والاتجاه. ثم يستخدم الحاسوب هذه المعلومات لحساب موقع المركبة وتوجيهها في مسارها. ولا يمكن للأعداء التشويش على النظام بمعلومات خاطئة أو مضللة.

يتولى مركز أوجدن للدعم اللوجستي الجوي في قاعدة هيل الجوية إدارة برنامج عائلة صواريخ مينيوتمان العابرة للقارات منذ يناير 1959. وتتولى القاعدة مسؤوليات إدارة الخدمات اللوجستية الكاملة لصواريخ مينيوتمان وبقية أسطول الصواريخ العابرة للقارات منذ يوليو 1965.

يتكون حاسوب D-37C من أربعة أقسام رئيسية: الذاكرة، ووحدة المعالجة المركزية (CPU)، ووحدات الإدخال والإخراج. هذه الأقسام مُدمجة في علبة واحدة. الذاكرة عبارة عن قرص ذي وجهين ورأس ثابت يدور بسرعة 6000 دورة في الدقيقة. تحتوي على 7222 كلمة، كل كلمة منها 27 بت. تحتوي كل كلمة على 24 بت بيانات وثلاث بتات فاصلة غير متاحة للمبرمج. الذاكرة مُرتبة في 56 قناة، كل قناة تحتوي على 128 كلمة، بالإضافة إلى عشر قنوات وصول سريع، تتراوح سعة كل قناة من كلمة واحدة إلى ست عشرة كلمة. تشمل الذاكرة أيضًا المُراكمات وسجل التعليمات .

تم نشر صاروخ MM II باستخدام حاسوب قرصي D-37C. كما قامت شركة أوتونيتكس ببرمجة أجهزة محاكاة وظيفية لتطوير واختبار برامج الطيران، بالإضافة إلى مُدقِّق إدخال الشفرة الذي استُخدم في مقر الجناح لتوليد الشفرات اللازمة لإدخالها في الحاسوب المحمول جوًا. وأصبح من الضروري التحقق ليس فقط من صحة برنامج الطيران، بل أيضًا من خلوه من أي شفرة قد تؤدي إلى إطلاق غير مصرح به أو عرضي. وواصلت شركة TRW دورها في التحقق المستقل، والذي بدأ بالتحقق والتدقيق، ثم أصبح يُعرف بتحليل التحقق المتبادل للسلامة النووية (NSCCA). وتم اختيار شركة لوجيكون RDA لإجراء تحليل NSCCA لبرامج الاستهداف وخطط التنفيذ التي طورتها شركة TRW.[1]

عند تطوير نظام MM III، قامت شركة أوتونيتكس بإنشاء معادلات التوجيه التي تمت برمجتها في حاسوب D37D ، الذي احتوى لأول مرة على نظام توجيه هجين صريح. وقد تطلبت هيئة التخطيط الاستراتيجي المشترك للأهداف فئة جديدة من البرامج لاختيار الأهداف لنظام الرؤوس الحربية المتعددة. وتم تطوير برامج تطبيقات الصواريخ لهذه الوظائف.

تم إجراء التحديث الرئيسي التالي للبرمجيات التشغيلية في إطار برنامج استبدال نظام التوجيه. وقد طورت شركة أوتونيتكس (التي استحوذت عليها لاحقًا شركة بوينغ) البرمجيات اللازمة لحاسوب الطيران الجديد.

الوصف الوظيفي

هذا القسم مقتطف من الوثيقة الأصلية، "Minuteman" D-37C Digital Computer System Depot Overhaul. Autonetics، قسم من شركة North American Rockwell، Inc.، أنهايم، كاليفورنيا. FET-D-120-D37/4.

وحدة التحكم

تقوم وحدة التحكم بتفسير ومعالجة جميع وظائف الآلة وتتكون من عداد الموقع، ومسجل التعليمات، ومسجل الطور.

  1. عداد الموقع - يحدد عداد الموقع القناة التي سيتم الحصول منها على التعليمات التالية.
  2. سجل التعليمات - يحتوي سجل التعليمات على التعليمات التي سينفذها الحاسوب. تحدد هذه التعليمات نوع العملية المراد إجراؤها، مثل الجمع والطرح، وما إلى ذلك؛ وتحدد عنوان موقع المعامل عند الضرورة، وتشير إلى عنوان قطاع التعليمات التالية.
  3. مسجل الطور - يتكون مسجل الطور من ثلاثة قلابات يمكن ضبطها على واحدة من ثماني حالات ممكنة للإشارة إلى طور الطيران. كما يعمل كمفتاح اختيار لتحديد مجموعة مدخلات الجهد المراد أخذ عينات منها، وكمسجل فهرس لتعليمات التعديل. تتوفر حالة مسجل الطور كمخرجات مرجعية للمرحلة.

وحدة حسابية

تتكون وحدة الحساب من ثلاثة سجلات: المُجمِّع (A)، والمُجمِّع السفلي (L)، وسجل الأرقام (N). السجلان A وL فقط هما القابلان للعنونة.

  1. المُراكم (المسجل A) - يعمل المُراكم كمسجل رئيسي للحاسوب، ويخزن نتائج جميع العمليات الحسابية. كما يُستخدم هذا المسجل كمسجل إخراج للبيانات عن بُعد ومخرجات الأحرف.
  2. المسجل السفلي (المسجل L) - يستخدم هذا المسجل لبعض العمليات الحسابية أو الإدخال أو العمليات المنطقية أو للتخزين السريع.
  3. سجل الأرقام (سجل N) - يستخدم هذا السجل بواسطة منطق الكمبيوتر أثناء عمليات الضرب والقسمة ولا يمكن الوصول إليه عن طريق العنونة.

وحدة الإدخال

  1. تُستخدم خطوط الإدخال المنفصلة عمومًا كخطوط اتصال من الأجهزة الخارجية. يوجد ثلاث مجموعات من إشارات التشغيل والإيقاف:
    1. تقوم مجموعة واحدة بأخذ عينات من 24 إشارة دخل.
    2. تقوم مجموعة واحدة بأخذ عينات من 19 إشارة إدخال خارجية و5 قلابات من داخل الكمبيوتر.
    3. تقوم مجموعة واحدة بأخذ عينات من 21 إشارة إدخال، واثنين من القلابات، و"أو" المنطقية لـ 7 إشارات إخراج منفصلة.
  2. تحميل البرنامج - المدخل الرئيسي لتحميل البيانات الرقمية والتعليمات إلى ذاكرة الحاسوب هو شريط مثقوب (ورقي أو مايلر). يمكن إدخال المعلومات إلى الحاسوب بمعدل أقصى يبلغ 800 رمز مكون من خمس بتات في الثانية من قارئ شريط كهروضوئي. يمكن إدخال البيانات يدويًا من لوحة المفاتيح إذا كانت لوحة التحكم اليدوية للحاسوب (CMPC) متوفرة.
  3. الكاشف - إشارة دخل الكاشف هي إشارة من نوع "تشغيل/إيقاف" تُستقبل من مصدر خارجي، وتشير إلى حالة تشغيل جهاز خارجي محدد. يمكن إعادة ضبط شاشة مراقبة دخل الكاشف باستخدام تعليمات خاصة.
  4. المدخلات التزايدية - تُعد المدخلات التزايدية مستقلة بشكل أساسي عن التحكم في البرنامج، وتتكون من سبعة أنواع من المُحلِّل، ونوعين من المدخلات التزايدية المتغيرة، ونوع واحد من المدخلات النبضية. يتم تجميع هذه المدخلات في حلقتي تخزين مؤقت للإدخال (V&R) بسعة أربع كلمات.
  5. الجهد - يستطيع الحاسوب تحويل أحد مدخلات الجهد المستمر البالغ عددها 32 إلى عدد ثنائي مكون من 8 بتات ، وذلك تحت تحكم البرنامج. تُجمّع الجهود التناظرية في أربع مجموعات، كل مجموعة تضم ثمانية مدخلات. يبلغ نطاق الجهد +10 فولت بدقة 200 مللي فولت.
  6. كابل - مدخلات الكابل عبارة عن رسائل تسلسلية يصل طولها إلى 96 بت، تُدخل في إحدى الكلمات الأربع لحلقة C. الحد الأقصى لمعدل نقل البيانات هو 1600 بت في الثانية. تبدأ عملية إدخال الكابل بتنفيذ تعليمة "تمكين إدخال الكابل"، وتستمر بشكل مستقل عن تحكم البرنامج.
  7. الراديو - مدخلات الراديو عبارة عن رسائل متسلسلة غير محدودة الطول تُدخل في كلمة واحدة من حلقة C. بعد تجميع 24 بت، تُنقل المعلومات إلى القناة MX القطاع 054، وتُجهز الحلقة لاستقبال 24 بت أخرى. الحد الأقصى لمعدل بيانات الإدخال هو 100 بت في الثانية. تبدأ العملية بتعليمات وتستمر بشكل مستقل عن تحكم البرنامج.
  8. إعادة الضبط الخارجية - إعادة الضبط الرئيسية (Mr)، تمكين الكتابة (Ew c )، بدء التحميل (Fs c ) للسحب فقط، إيقاف عملية التهيئة الأولية (K' h c )، تشغيل عملية التهيئة الأولية (K' r c )، دورة واحدة للتهيئة الأولية (K' s c ).

وحدة الإخراج

  1. مخرجات منفصلة - توفر المخرجات المنفصلة مجموعتين مستقلتين من خطوط الإخراج (32 و15) بإجمالي 47 إشارة من نوع "تشغيل/إيقاف". يتم تعديل هذه المخرجات بواسطة برنامج ويتم إرسالها إلى أجهزة خارجية عن الحاسوب.
  2. الجهد - تتوفر أربعة خطوط إخراج جهد مستمر، يتناسب كل منها مع عدد مكون من 8 بتات، بما في ذلك الإشارة. يتم تحديث هذه الخطوط بمعدل 9.27 فولت لكل 32 دورة كلمة. النطاق هو +10 فولت بدقة ±200 مللي فولت.
  3. حرف واحد - يوفر مخرج الحرف الواحد أحرفًا مكونة من أربعة بتات مناسبة للآلة الكاتبة أو مثقب الشريط أو غيرها من معدات الإخراج المماثلة. يتم إصدار بت فحص التكافؤ وبتين للتوقيت تلقائيًا مع كل حرف.
  4. الكابل - مخرج الكابل عبارة عن رسالة تسلسلية يصل طولها إلى 96 بت، تُرسل من حلقة C المكونة من أربع كلمات. الحد الأقصى لمعدل نقل البيانات هو 1600 بت في الثانية*. تبدأ العملية بتنفيذ تعليمة تمكين مخرج الكابل (ECO)، وتستمر بشكل مستقل عن تحكم البرنامج.
  5. النظام الثنائي - توجد أربعة أزواج من المخارج التي يمكن استخدامها للتحكم في المعدات الخارجية مثل الجيروسكوب، وما إلى ذلك. يتم تحديث حالات المخرجات تلقائيًا تحت تحكم البرنامج كل 10 مللي ثانية. يكون المخرج على شكل +1 أو -1.
  6. القياس عن بعد - يتم إصدار إشارة توقيت تحت تحكم البرنامج مما يدل على أن المُراكم يحتوي على معلومات يجب قراءتها بواسطة المعدات الخارجية التي تستقبل إشارة التوقيت.
  7. متفرقات - تشمل هذه الإشارات إشارة خطأ التكافؤ/التحقق، ومؤشر الوضع، ومرجع المرحلة.

وحدة الذاكرة

تتكون ذاكرة الحاسوب D-37C من قرص مغناطيسي دوار يُدار بواسطة محرك متزامن بسرعة 6000 دورة في الدقيقة. وبجوار القرص، توجد لوحتان ثابتتان تحتويان على رؤوس القراءة والكتابة. يتميز القرص بطبقة رقيقة من أكسيد مغناطيسي على كلا الجانبين لتخزين المعلومات. ويستند هذا القرص على محامل هوائية ناتجة عن دورانه. يُقسم القرص إلى مسارات أو قنوات، كل منها يتسع لـ 128 كلمة، للذاكرة الرئيسية. ويمكن تخزين 7222 كلمة إجمالاً في 56 قناة، موزعة على 128 قطاعًا، وست حلقات من 4 كلمات، وحلقة واحدة من 8 كلمات، وحلقة واحدة من 16 كلمة، وست حلقات من كلمة واحدة.

برمجة

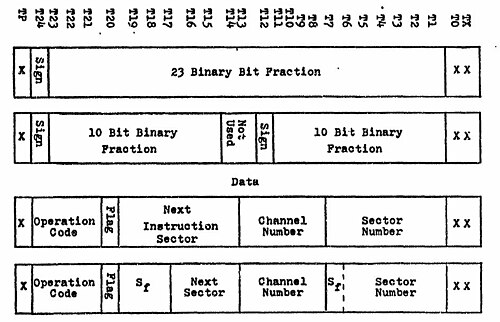

تعليمات وبيانات D-37C بتنسيق Word

يستخدم الحاسوب كلمة تعليمات كاملة وكلمة بيانات كاملة بطول 24 بت. تُمثَّل البيانات بإحدى طريقتين: إما ككسر ثنائي بطول 23 بت (كلمة كاملة) أو ككسر بطول 10 بت (كلمة مجزأة). يوضح الشكل كلا الشكلين. كما أن للتعليمات شكلين: إما مُعلَّمة أو غير مُعلَّمة، كما هو موضح في الشكل. فيما يلي قائمة بجميع التعليمات المتاحة مع رموزها الرقمية والرموز التذكيرية. لمزيد من المعلومات حول البرمجة، انظر:

كي، دبليو تي. دليل برمجة حاسوب D-37C. أناهايم، كاليفورنيا، أوتونيتكس، قسم من شركة نورث أمريكان روكويل، 30 يناير 1965.

تعليمات استخدام الكمبيوتر D-37C

رمز التذكروصفالرمز الرقميالقناة (ج)، القطاع (س)
يضيفيضيف64ج، س
ALCدورة المُراكم اليسرى٠٠26، جنوباً
أناAND إلى المُجمِّع4042، جنوباً
قوسدورة المراكم اليمنى036، جنوباً
جمهورية الأرجنتينمُجمِّع - تحويل إلى اليمين032، جنوباً
AWCإضافة بدون حمل4050، جنوباً
CLAقم بالتنظيف والإضافة44ج، س
شهادة الأصالةإخراج الأحرف أ0(40-76)، جنوب
كومإطراء4046، جنوباً
وكالة استخبارات الدفاعالمدخل المنفصل أ4002، جنوب
DIBالمدخل المنفصل ب40٠٠، جنوب
مركز المعلومات الدفاعيةالمدخلات المنفصلة C4020، جنوباً
DIVقسّم34ج، س
DOAمخرج منفصل أ4054، XX2
تاريخ الميلادالمخرج المنفصل ب4054، XX1
DPPتعطيل قوة المنصة4062، X20
سابقة بمعنى البِيْئَةتفعيل مخرج الكابل4062، X02
ECIتفعيل إدخال الكابل4062، X03
EFCتفعيل عداد الغرامات4026، جنوباً
EPPتمكين قوة المنصة4062، X40
FCLمقارنة كاملة وتحديد الحد14ج، س
GBPتوليد نمط البت4064، جنوباً
GPTتوليد بت التكافؤ4060، جنوباً
مركبات الهيدروفلوروكربونتوقف عن العد التنازلي للغرامة4024، جنوباً
HPRتوقف ثم تابع السير4022، جنوباً
نظام التعرف على لوحات المركبات (LPR)مسجل طور التحميل40(70-76)، S
ماليقم بتعديل A و L4052، جنوباً
معهد الإدارة الميكانيكيةالمقدار السالب4044، جنوباً
MPYضاعف24ج، س
أوراأو إلى المُجمِّع4040، جنوباً
إدارة دورة حياة المنتج (PLM)مقدار الزيادة4056، جنوباً
RICالاتصالات اللاسلكية024001
RSDإعادة ضبط الكاشف4062، X10
حزينتقسيم الجمع60ج، س
سالمُجمِّع مُقسَّم، انعطاف يساري020، جنوباً
سارانقسام المُراكم، انعطاف يمين030، جنوباً
SCLقسّم وقارن وحدّد4ج، س
SMPتقسيم الضرب20ج، س
SPMسبليت بلس ماجنيتيود4066، جنوباً
SRDمحاكاة عابر016، جنوباً
جامعة ولاية جنوب كاليفورنياالطرح المنفصل70ج، س
STOمُراكم التخزين51ج، س
فرعيطرح74ج، س
معلومات كثيرة جداًالتحويل في حالة النقصان30ج، س
تراتحويل50ج، س
تي إس إمقطاع التحويل على السالب4006، جنوب
TSZقطاع التحويل على الصفر4004، جنوب
تزيالتحويل على الصفر10ج، س
عبرجهد الإدخال أ4010، جنوباً
VIBمدخل الجهد B4012، جنوباً
فيكتورياجهد الإدخال C4014، جنوباً
فيديوجهد الإدخال D4016، جنوباً
VIEجهد الدخل E4030، جنوباً
VIFجهد الإدخال F4032، جنوباً
فيججهد الإدخال G4034، جنوباً
فيروس نقص المناعة البشريةجهد الإدخال H4036، جنوباً

مقارنة D-17B

صُممت وبُني كل من حاسوبي D-17B وD-37C بواسطة شركة أوتونيتكس، التي كانت آنذاك قسمًا من شركة نورث أمريكان أفييشن ، ثم أصبحت لاحقًا قسمًا من شركة بوينغ، وذلك لتوجيه صاروخ مينيوتمان العابر للقارات والتحكم به في الوقت الفعلي من لحظة الإطلاق وحتى الانفجار. يُعدّ D-17B أحد مكونات نظام توجيه الصواريخ NS-10Q الخاص بصاروخ مينيوتمان 1، بينما يُعدّ D-37C أحد مكونات نظام توجيه الصواريخ NS-17 الخاص بصاروخ مينيوتمان 2. تتشابه التصميمات الأساسية لكلا الحاسوبين في العديد من الجوانب، فهما حاسوبان متزامنان متسلسلان مزودان بأقراص ذات رؤوس ثابتة للذاكرة الرئيسية، ويحتويان على تعليمات ثنائية العنوان، ودقة نصف كلمة وكلمة كاملة، والعديد من رموز مُشغّلات التعليمات المتشابهة. تكمن الاختلافات بين الحاسوبين بشكل رئيسي في اختلاف التقنيات المستخدمة فيهما. فقد بُني D-17B في عام 1962 باستخدام منطق الصمام الثنائي المقاوم ومنطق الصمام الثنائي الترانزستوري حسب الحاجة لتنفيذ دوائره المنطقية. من ناحية أخرى، تم بناء D-37C في عام 1964 [ 1 ] باستخدام دوائر متكاملة صغيرة الحجم صنعتها شركة Texas Instruments مع مكونات منفصلة فقط في مصادر الطاقة الداخلية.

مقارنة بين الطائرتين D-17B و D-37C
نموذج:دي-17بD-37C
سنة:19621964
يكتب:متسلسل، متزامن
نظام الأرقام:نظام العد الثنائي، النقطة الثابتة، المتمم الثنائي
طول كلمة البيانات:11 أو 24 بت (دقة مزدوجة)
طول كلمة التعليمات:24 بت
عدد التعليمات:3957
أوقات التنفيذ:
يضيف78 1/8 ميكروثانيةنفس
ضاعف1 مللي ثانيةنفس
قسّم(برمجة)2 مللي ثانية
قناة الساعة:345.6  كيلو هرتزنفس
العنوان:مباشر من الذاكرة بأكملهامباشر داخل البنك (ربع الذاكرة)
ذاكرة:
طول الكلمة24 بت بالإضافة إلى 3 توقيتنفس
يكتبقرص NDRO مطلي بأكسيد الحديدوز
زمن الدورة78 1/8 ميكروثانية كحد أدنى"
سعة5454 أو 2727 كلمة (دقة مزدوجة)14444 أو 7222 كلمة
المدخلات/المخرجات:
خطوط الإدخال48 رقمي65 رقمي 32 تناظري
خطوط الإخراج28 رقمي 12 تناظري 3 نبضي45 رقمي 16 تناظري 8 نبضي
برنامج800 حرف/ثانية (5 بت)نفس
الخصائص الفيزيائية:
أبعادارتفاع 20 بوصة، قطر 29 بوصة20.9 × 6.9 × 9.5 بوصة
قوة28 فولت تيار مستمر ±1 فولت عند 19 أمبير28 فولت تيار مستمر ±1.7 فولت عند 15 أمبير
الدوائر:DRL و DTL منفصلانمصابيح LED للقيادة النهارية ومصابيح LED للقيادة النهارية
برمجة:لغة الآلة ذات الترميز ذي التأخير الأدنى، والروتينات الفرعية المعيارية ذات الأغراض الخاصة
مصداقية:متوسط ​​الوقت بين الأعطال 5.5 سنوات(مبوب)

تحديد

مينيوتمان المتقدم D-37B الشركة المصنعة قسم أوتونيتكس التابع لشركة نورث أمريكان للطيران التطبيقات توجيه الصواريخ والتحكم بها البرمجة والنظام العددي نظام الأرقام الداخلي: ثنائي عدد الأرقام الثنائية لكل كلمة: 27 النظام الحسابي: النقطة الثابتة الوحدة الحسابية دخول المتجر غير متاح ميكروثانية أضف 78 مضاعف 1016 القسم 2030 الوضع الحسابي: التسلسلي التوقيت: متزامن العملية: متسلسلة تخزين عدد مرات الوصول كلمات متوسطة ميكروثانية القرص 6,912 5,000 (متوسط) (قنوات الأغراض العامة) القرص 29 (حلقات الوصول السريع) 40 (حلقة كلمة واحدة) 160 (حلقة من 4 كلمات) 320 (حلقة من 8 كلمات) 640 (حلقة من 16 كلمة) الطاقة، والمساحة، والوزن، وإعداد الموقع الطاقة، الكمبيوتر 0.169 كيلوواط حجم الكمبيوتر 0.40 قدم مكعب وزن الكمبيوتر 26 رطلاً

مزود الطاقة

كان جيرولد فوتز، رئيس شركة SMPS Technology، المهندس المسؤول عن برنامج دراسة إمداد الطاقة لحاسوب التوجيه والتحكم في مركبة مينيوتمان D-37B، والذي حدد أحدث التقنيات المستخدمة لاحقًا في أحد أوائل الحواسيب العسكرية ذات الدوائر المتكاملة. شملت هذه التقنيات ترانزستورات وثنائيات طاقة مسطحة عالية السرعة (أول أجهزة طاقة سيليكونية قادرة على التبديل بتردد 20 كيلوهرتز وما فوق)، ومحولات تيار مستمر إلى تيار مستمر عالية التردد (من 100 كيلوهرتز إلى 20 كيلوهرتز لضمان هوامش أمان موثوقية عالية)، ومصادر طاقة عالية التردد بتقنية تعديل عرض النبضة (20 كيلوهرتز)، ولوحات دوائر متعددة الطبقات ذات ركيزة معدنية (تزيل 8 واط لكل بوصة مكعبة في بيئة الفضاء مع ارتفاع درجة الحرارة بمقدار 40 درجة مئوية، مع وصلة لتبريد النظام)، وتقنيات للتحايل على الإشعاع تعمل على إزالة جميع الطاقة الكهربائية من نظام توزيع الطاقة، بما في ذلك مكثفات الفصل، في أقل من ميكروثانية واحدة، ثم تعيدها إلى الجهد المحدد في غضون بضع ميكروثوانٍ عند إصدار الأمر. وقد تولى فوتز مسؤولية تطوير هذه المفاهيم من مرحلة التطوير الاستكشافي وحتى تصميم الإنتاج. تم الحفاظ على تصميم مصدر الطاقة الأساسي في صواريخ مينيوتمان اللاحقة، بينما خضعت مكونات أخرى لعمليات إعادة تصميم رئيسية. كما تم تطوير نظام تبريد كامل يعتمد على العازل السائل، ولكنه لم يُستخدم، وذلك باستخدام تقنية تغيير الطور. وقد أثبتت هذه الدراسة، ولأول مرة، أن هذا النظام قادر على العمل في بيئة انعدام الجاذبية، وأن العازل السائل لم يُظهر أي مشاكل في التوافق مع المكونات الإلكترونية المختارة خلال فترة اختبار استمرت ثماني سنوات. [ 2 ]

التحويل للتطبيقات العامة

يتم تحقيق التحويل من خلال تطبيق أجهزة خارجية ودوائر ووحدات إدخال/إخراج، دون تعديل الجهاز الأساسي.

1. **أنظمة الدعم الخارجية**

  • مصادر الطاقة: تزويد الكمبيوتر بالطاقة اللازمة (28 فولت تيار مستمر عند 15 أمبير و22 فولت RMS، 400 هرتز) باستخدام مولدات المختبر.
  • نظام التبريد: إن تطبيق نظام تبريد باستخدام مروحة ومجموعة مضخة يحافظ على بيئة التشغيل المطلوبة، على الرغم من أنه يوفر تبريدًا أقل من دورة التشغيل المستمرة.

2. **دوائر التحكم والمراقبة**

  • التحكم في الوضع: تقوم الدوائر بالتحكم في انتقالات وضع الجهاز ومراقبة النتائج.
  • تحميل البرنامج: تم توسيع النظام ليشمل **مخطط تحميل برنامج** بسيط يستخدم مدخلات الأحرف.
  • عرض السجل: يتم تنفيذ إخراج عرض السجل باستخدام إخراج متعدد الإرسال (Mpx) للتحقق من محتويات السجلات المحددة.

3. **قدرة إدخال/إخراج موسعة**

  • يوفر التوسع تنوعًا أكبر ونظامًا لـ **التحكم في الإدخال/الإخراج بواسطة البرنامج**.
  • يوفر **ناقل بيانات متوازي** لمنفذ الإدخال/الإخراج.
  • وينتج عن ذلك زيادة في السرعة، مما يرفع معدل نقل الإدخال/الإخراج من 50 كلمة في الثانية إلى أكثر من 100 كلمة في الثانية.

كان الهدف من نظام D37C المُحوّل هو تزويد مؤسسات السبعينيات بجهاز كمبيوتر صغير عالي الموثوقية ومتعدد الاستخدامات، وذلك في محاولة لإعادة استخدام أجهزة كمبيوتر Minuteman الفائضة. [ 3 ]
