محول التيار المستمر إلى التيار المستمر هو دائرة إلكترونية أو جهاز كهروميكانيكي يحول مصدر التيار المستمر (DC) من مستوى جهد إلى آخر. وهو نوع من محولات الطاقة الكهربائية . تتراوح مستويات الطاقة من منخفضة للغاية (بطاريات صغيرة) إلى عالية للغاية (نقل طاقة عالية الجهد).
تاريخ
قبل تطوير أشباه الموصلات الكهربائية، كانت إحدى الطرق لتحويل جهد مصدر التيار المستمر إلى جهد أعلى، للتطبيقات منخفضة الطاقة، هي تحويله إلى تيار متردد باستخدام هزاز ، ثم محول رافع ، وأخيرًا مقوم . [1] [2] عندما تكون هناك حاجة إلى طاقة أعلى، غالبًا ما يتم استخدام وحدة محرك ومولد ، حيث يقوم محرك كهربائي بدفع مولد ينتج الجهد المطلوب. (يمكن أن يكون المحرك والمولد جهازين منفصلين، أو يمكن دمجهما في وحدة "ديناموموتور" واحدة بدون عمود طاقة خارجي.) تم استخدام هذه التصميمات غير الفعالة والمكلفة نسبيًا فقط عندما لم يكن هناك بديل، لتشغيل راديو السيارة (الذي استخدم بعد ذلك صمامات حرارية (أنابيب) تتطلب جهدًا أعلى بكثير من المتاح من بطارية سيارة 6 أو 12 فولت). [1]
أدى إدخال أشباه الموصلات الكهربائية والدوائر المتكاملة إلى جعلها مجدية اقتصاديًا باستخدام التقنيات الموضحة أدناه. على سبيل المثال، أولًا تحويل مصدر الطاقة المستمر إلى تيار متردد عالي التردد كمدخل للمحول - فهو صغير وخفيف ورخيص بسبب التردد العالي - والذي يغير الجهد الذي يتم تصحيحه مرة أخرى إلى تيار مستمر. [3] على الرغم من أنه بحلول عام 1976 لم تتطلب أجهزة استقبال راديو السيارة الترانزستورية جهدًا عاليًا، إلا أن بعض مشغلي الراديو الهواة استمروا في استخدام إمدادات الاهتزاز والمحركات الديناميكية لأجهزة الإرسال والاستقبال المحمولة التي تتطلب جهدًا عاليًا على الرغم من توفر إمدادات الطاقة الترانزستورية. [4]
في حين كان من الممكن الحصول على جهد أقل من جهد أعلى باستخدام منظم خطي أو حتى مقاوم، فإن هذه الأساليب بددت الفائض على شكل حرارة؛ وأصبح التحويل الموفر للطاقة ممكنًا فقط باستخدام دوائر وضع التبديل ذات الحالة الصلبة.
الاستخدامات
تُستخدم محولات التيار المستمر إلى التيار المستمر في الأجهزة الإلكترونية المحمولة مثل الهواتف الخلوية وأجهزة الكمبيوتر المحمولة ، والتي يتم تزويدها بالطاقة من البطاريات في المقام الأول. غالبًا ما تحتوي هذه الأجهزة الإلكترونية على العديد من الدوائر الفرعية ، ولكل منها متطلبات مستوى جهد مختلفة عن تلك التي توفرها البطارية أو مصدر خارجي (أحيانًا أعلى أو أقل من جهد الإمداد). بالإضافة إلى ذلك، ينخفض جهد البطارية مع استنزاف طاقتها المخزنة. توفر محولات التيار المستمر إلى التيار المستمر طريقة لزيادة الجهد من جهد بطارية منخفض جزئيًا وبالتالي توفير المساحة بدلاً من استخدام بطاريات متعددة لإنجاز نفس الشيء.
تنظم معظم دوائر تحويل التيار المستمر إلى تيار مستمر أيضًا جهد الخرج. تتضمن بعض الاستثناءات مصادر الطاقة LED عالية الكفاءة ، وهي نوع من محولات التيار المستمر إلى تيار مستمر التي تنظم التيار عبر مصابيح LED، ومضخات الشحن البسيطة التي تضاعف أو تضاعف جهد الخرج ثلاث مرات.
تُسمى محولات التيار المستمر إلى التيار المستمر، والتي تم تصميمها لزيادة حصاد الطاقة للأنظمة الكهروضوئية وطواحين الهواء، بمحسنات الطاقة .
يجب أن تكون المحولات المستخدمة لتحويل الجهد عند ترددات التيار الرئيسي من 50 إلى 60 هرتز كبيرة وثقيلة للقوى التي تتجاوز بضعة وات. وهذا يجعلها باهظة الثمن، وهي عرضة لفقدان الطاقة في ملفاتها وبسبب التيارات الدوامية في أنويتها. تعمل تقنيات التيار المستمر إلى تيار مستمر التي تستخدم المحولات أو المحاثات بترددات أعلى بكثير، وتتطلب فقط مكونات ملفوفة أصغر حجمًا وأخف وزنًا وأرخص. وبالتالي، تُستخدم هذه التقنيات حتى حيث يمكن استخدام محول التيار الرئيسي؛ على سبيل المثال، بالنسبة للأجهزة الإلكترونية المنزلية، من الأفضل تصحيح جهد التيار الرئيسي إلى تيار مستمر، واستخدام تقنيات وضع التبديل لتحويله إلى تيار متردد عالي التردد عند الجهد المطلوب، ثم تصحيحه عادةً إلى تيار مستمر. الدائرة المعقدة بأكملها أرخص وأكثر كفاءة من دائرة محول التيار الرئيسي البسيطة بنفس الناتج. تُستخدم محولات التيار المستمر إلى تيار مستمر على نطاق واسع لتطبيقات الشبكة الصغيرة للتيار المستمر، في سياق مستويات الجهد المختلفة.
التحويل الالكتروني

تخزن محولات التبديل أو محولات التيار المستمر إلى التيار المستمر ذات الوضع المبدل طاقة الإدخال مؤقتًا ثم تطلق تلك الطاقة إلى الإخراج عند جهد مختلف، والذي قد يكون أعلى أو أقل. قد يكون التخزين إما في مكونات تخزين المجال المغناطيسي (المحاثات والمحولات) أو مكونات تخزين المجال الكهربائي (المكثفات). يمكن لطريقة التحويل هذه زيادة أو تقليل الجهد. غالبًا ما يكون التحويل بالتبديل أكثر كفاءة في استخدام الطاقة (الكفاءة النموذجية هي 75٪ إلى 98٪) من تنظيم الجهد الخطي، والذي يبدد الطاقة غير المرغوب فيها على شكل حرارة. هناك حاجة إلى أوقات صعود وهبوط سريعة لجهاز أشباه الموصلات لتحقيق الكفاءة؛ ومع ذلك، تتحد هذه التحولات السريعة مع تأثيرات طفيلية للتخطيط لجعل تصميم الدائرة أمرًا صعبًا. [5] تقلل الكفاءة العالية لمحول الوضع المبدل من المبدد الحراري المطلوب، وتزيد من قدرة تحمل بطارية المعدات المحمولة. تحسنت الكفاءة منذ أواخر الثمانينيات بسبب استخدام ترانزستورات التأثير الميداني ذات القدرة ، والتي يمكنها التبديل بكفاءة أكبر مع خسائر تبديل أقل عند ترددات أعلى من ترانزستورات ثنائية القطب ذات القدرة ، وتستخدم دوائر قيادة أقل تعقيدًا. هناك تحسين مهم آخر في محولات التيار المباشر إلى التيار المباشر وهو استبدال الصمام الثنائي الراجع بالتقويم المتزامن [6] باستخدام ترانزستور التأثير الميداني ذي القدرة، والذي تكون "مقاومة تشغيله" أقل بكثير، مما يقلل من خسائر التبديل. قبل التوافر الواسع لأشباه الموصلات ذات القدرة، كانت المحولات المتزامنة منخفضة القدرة من التيار المباشر إلى التيار المباشر تتكون من اهتزاز كهروميكانيكي يتبعه محول رفع الجهد الذي يغذي أنبوبًا مفرغًا أو مقومًا شبه موصل، أو جهات اتصال مقوم متزامن على المهتز.
تم تصميم معظم محولات التيار المستمر إلى التيار المستمر لنقل الطاقة في اتجاه واحد فقط، من المدخل المخصص إلى المخرج. ومع ذلك، يمكن جعل جميع طوبولوجيات منظم التبديل ثنائية الاتجاه وقادرة على نقل الطاقة في أي اتجاه عن طريق استبدال جميع الثنائيات بتقويم نشط يتم التحكم فيه بشكل مستقل . المحول ثنائي الاتجاه مفيد، على سبيل المثال، في التطبيقات التي تتطلب الكبح المتجدد للمركبات، حيث يتم توفير الطاقة للعجلات أثناء القيادة، ولكن يتم توفيرها بواسطة العجلات عند الكبح.
على الرغم من أنها تتطلب مكونات قليلة، فإن محولات التبديل معقدة إلكترونيًا. مثل جميع الدوائر عالية التردد، يجب تحديد مكوناتها بعناية وترتيبها ماديًا لتحقيق تشغيل مستقر والحفاظ على ضوضاء التبديل ( EMI / RFI ) عند مستويات مقبولة. [7] تكلفتها أعلى من المنظمات الخطية في تطبيقات انخفاض الجهد، لكن تكلفتها كانت تتناقص مع التقدم في تصميم الشريحة.
تتوفر محولات التيار المستمر إلى التيار المستمر كدوائر متكاملة (ICs) تتطلب مكونات إضافية قليلة. تتوفر المحولات أيضًا كوحدات دوائر هجينة كاملة ، جاهزة للاستخدام داخل مجموعة إلكترونية.
يمكن وصف المنظمات الخطية المستخدمة لإخراج تيار مستمر مستقر مستقل عن جهد الدخل وحمل الخرج من دخل أعلى ولكنه أقل استقرارًا عن طريق تبديد الفولت أمبير الزائد كحرارة ، حرفيًا بأنها محولات تيار مستمر إلى تيار مستمر، ولكن هذا ليس الاستخدام المعتاد. (يمكن قول الشيء نفسه عن مقاومة إسقاط الجهد البسيطة ، سواء كانت مستقرة أم لا بواسطة منظم جهد لاحق أو صمام زينر .)
هناك أيضًا دوائر مضاعفة الجهد السعوي البسيطة ودوائر مضاعفة ديكسون باستخدام الثنائيات والمكثفات لضرب جهد التيار المستمر بقيمة صحيحة، مما يوفر عادةً تيارًا صغيرًا فقط.
مغناطيسي
في محولات التيار المستمر إلى التيار المستمر هذه، يتم تخزين الطاقة بشكل دوري داخل مجال مغناطيسي في محث أو محول وإطلاقها منه ، عادةً ضمن نطاق تردد يتراوح من 300 كيلو هرتز إلى 10 ميجا هرتز. من خلال ضبط دورة عمل جهد الشحن (أي نسبة أوقات التشغيل/الإيقاف)، يمكن التحكم في كمية الطاقة المنقولة إلى الحمل بسهولة أكبر، على الرغم من أنه يمكن أيضًا تطبيق هذا التحكم على تيار الإدخال أو تيار الإخراج أو للحفاظ على طاقة ثابتة. قد توفر المحولات القائمة على المحولات عزلًا بين الإدخال والإخراج. بشكل عام، يشير مصطلح محول التيار المستمر إلى التيار المستمر إلى أحد محولات التبديل هذه. هذه الدوائر هي قلب مصدر الطاقة في الوضع المبدل . توجد العديد من الطوبولوجيات. يوضح هذا الجدول أكثرها شيوعًا.

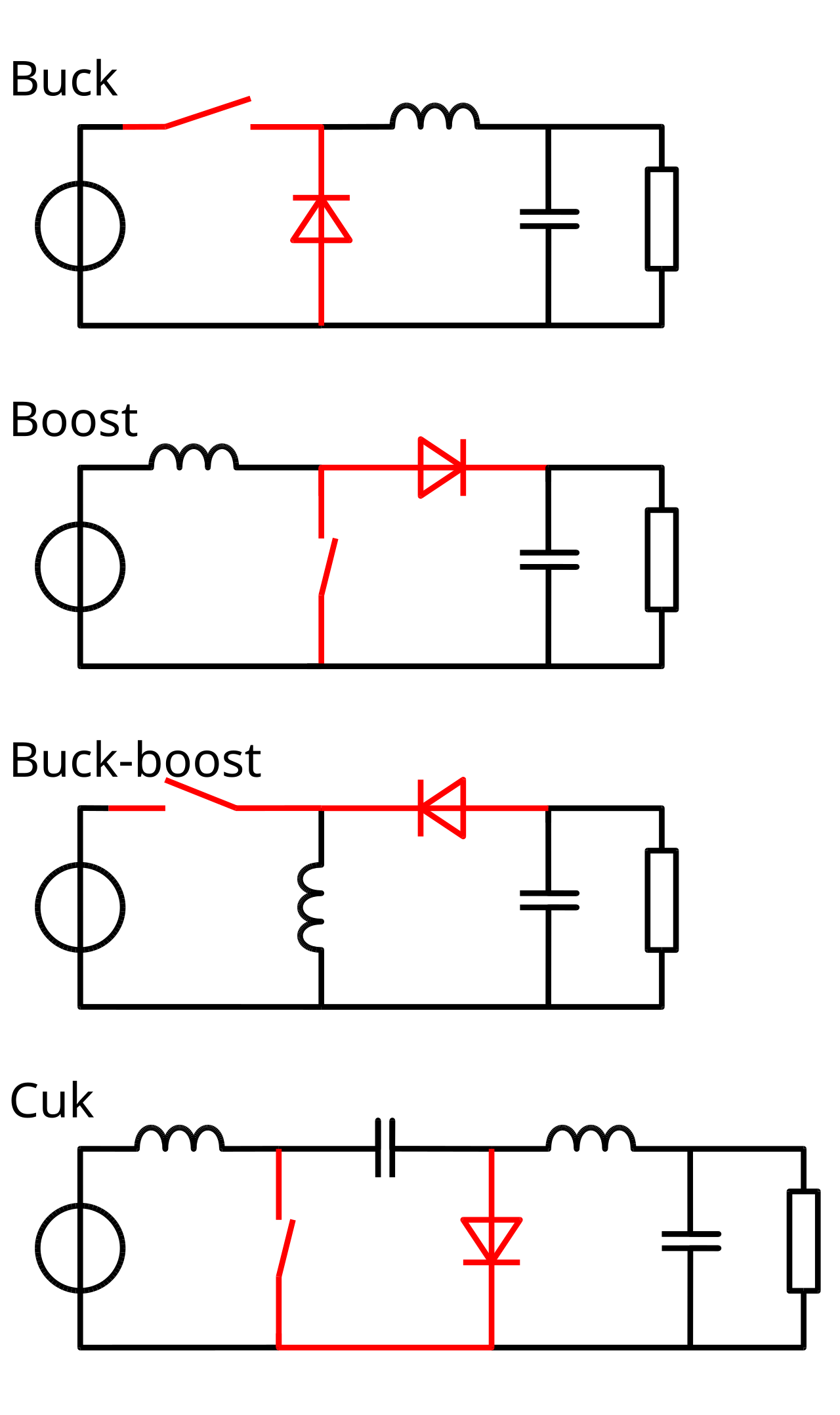

| للأمام (انتقال الطاقة عبر المجال المغناطيسي) | ارتداد (يتم تخزين الطاقة في المجال المغناطيسي) | |
|---|---|---|
| لا يوجد محول (غير معزول) |
|
|
| ||
| ||
| مع المحول (قابل للعزل) |
|
|
بالإضافة إلى ذلك، قد تكون كل طوبولوجيا:
- تم التبديل الصعب
- تتحول الترانزستورات بسرعة عند تعرضها للجهد الكامل والتيار الكامل
- رنين
- تشكل دائرة LC الجهد عبر الترانزستور والتيار الذي يمر عبره بحيث يتحول الترانزستور عندما يكون الجهد أو التيار مساويًا للصفر
يمكن تشغيل المحولات المغناطيسية من تيار مستمر إلى تيار مستمر في وضعين، وفقًا للتيار في مكونها المغناطيسي الرئيسي (المحث أو المحول):
- مستمر
- يتقلب التيار لكنه لا ينخفض أبدًا إلى الصفر
- متقطع
- يتقلب التيار أثناء الدورة، وينخفض إلى الصفر عند نهاية كل دورة أو قبلها
يمكن تصميم المحول ليعمل في الوضع المستمر عند طاقة عالية، وفي الوضع المتقطع عند طاقة منخفضة.
تتشابه طوبولوجيات نصف الجسر والارتداد في أن الطاقة المخزنة في القلب المغناطيسي تحتاج إلى التبديد حتى لا يتشبع القلب. يقتصر نقل الطاقة في دائرة الارتداد على كمية الطاقة التي يمكن تخزينها في القلب ، بينما تقتصر الدوائر الأمامية عادةً على خصائص I/V للمفاتيح.
على الرغم من أن مفاتيح MOSFET يمكنها تحمل التيار الكامل والجهد المتزامن (على الرغم من أن الإجهاد الحراري والهجرة الكهربائية يمكن أن يقللا من متوسط الوقت بين الأعطال )، فإن المفاتيح ثنائية القطب بشكل عام لا تستطيع ذلك، لذا تتطلب استخدام مخمد (أو اثنين).
غالبًا ما تستخدم أنظمة التيار العالي محولات متعددة المراحل، تسمى أيضًا المحولات المتداخلة. [9] [10] [11] يمكن أن تتمتع المنظمات متعددة المراحل بتموج أفضل وأوقات استجابة أفضل من المنظمات أحادية الطور. [12]
تتضمن العديد من اللوحات الأم للكمبيوتر المحمول والكمبيوتر المكتبي منظمات جهد متداخلة، في بعض الأحيان كوحدة منظم جهد . [13]
محولات التيار المستمر إلى التيار المستمر ثنائية الاتجاه
تتميز هذه المحولات بتدفق الطاقة في كلا اتجاهي المحول. تُستخدم هذه المحولات عادةً في تطبيقات مختلفة وهي متصلة بين مستويين من جهد التيار المستمر، حيث يتم نقل الطاقة من مستوى إلى آخر. [14]
- محول DC-to-DC ثنائي الاتجاه
- محول تيار مستمر ثنائي الاتجاه من باك إلى تيار مستمر
- محول تيار مستمر ثنائي الاتجاه غير عاكس بتقنية Boost-buck
- محول تيار مستمر ثنائي الاتجاه معكوس بتقنية Boost-buck
- محول تيار مستمر ثنائي الاتجاه من SEPIC إلى DC
- محول تيار مستمر ثنائي الاتجاه من CUK إلى تيار مستمر
تُستخدم أيضًا محولات التيار المستمر إلى التيار المستمر ثنائية الاتجاه والمعزولة المتعددة بشكل شائع في الحالات التي تكون فيها العزلة الجلفانية ضرورية. [15]
- عودة ثنائية الاتجاه
- معزولة ĆUK و SEPIC/ZETA
- دفع-سحب
- إلى الأمام
- جسر مزدوج النشاط (DAB)
- جسر نصف مزدوج
- جسر نصف ممتلئ
- راديو رقمي متعدد المنافذ
سعوي
تعتمد محولات المكثفات المبدلة على توصيل المكثفات بالتناوب بالمدخل والمخرج في طوبولوجيات مختلفة. على سبيل المثال، قد يقوم محول تقليل المكثفات المبدل بشحن مكثفين على التوالي ثم تفريغهما بالتوازي. سيؤدي هذا إلى إنتاج نفس طاقة الخرج (أقل من الضائعة في الكفاءة التي تقل عن 100٪) عند نصف جهد الإدخال وضعف التيار. نظرًا لأنها تعمل بكميات منفصلة من الشحنة، يُشار إليها أحيانًا أيضًا باسم محولات مضخة الشحن . تُستخدم عادةً في التطبيقات التي تتطلب تيارات صغيرة نسبيًا، حيث تجعلها الكفاءة المتزايدة والحجم الأصغر لمحولات وضع التبديل عند التيارات الأعلى خيارًا أفضل. [16] تُستخدم أيضًا عند جهد عالي للغاية، حيث تنهار المغناطيسية عند مثل هذه الجهد.
التحويل الكهروميكانيكي

تتكون مجموعة المحرك والمولد، ذات الأهمية التاريخية بشكل أساسي، من محرك كهربائي ومولد متصلين معًا. يجمع المحرك الوظيفتين في وحدة واحدة مع ملفات لكل من وظائف المحرك والمولد ملفوفة حول دوار واحد؛ يشترك كلا الملفين في نفس ملفات المجال الخارجي أو المغناطيس. [4] عادةً ما يتم تشغيل ملفات المحرك من مبدل على أحد طرفي العمود، عندما تخرج ملفات المولد إلى مبدل آخر على الطرف الآخر من العمود. يكون حجم مجموعة الدوار والعمود بالكامل أصغر من زوج من الآلات، وقد لا يكون بها أي أعمدة قيادة مكشوفة.
يمكن للمولدات والمحركات التحويل بين أي مجموعة من معايير الجهد والطور للتيار المستمر والتيار المتردد. وقد استُخدمت مجموعات المولدات والمحركات الكبيرة على نطاق واسع لتحويل كميات الطاقة الصناعية بينما استُخدمت وحدات أصغر لتحويل طاقة البطارية (6 أو 12 أو 24 فولت تيار مستمر) إلى جهد تيار مستمر مرتفع، وهو ما كان مطلوبًا لتشغيل معدات الصمامات المفرغة (الصمامات الحرارية).
بالنسبة لمتطلبات الطاقة المنخفضة عند الفولتية الأعلى من تلك التي توفرها بطارية السيارة، تم استخدام مصادر طاقة اهتزازية أو "طنانة". يهتز الاهتزاز ميكانيكيًا، مع جهات اتصال تقوم بتبديل قطبية البطارية عدة مرات في الثانية، وتحويل التيار المستمر إلى تيار متردد بموجة مربعة ، والذي يمكن بعد ذلك تغذيته إلى محول بجهد الخرج المطلوب. [1] أحدث ضوضاء طنين مميزة.
التحويل الكهروكيميائي
يتم تقديم وسيلة أخرى لتحويل التيار المستمر إلى تيار مستمر في نطاق الكيلووات إلى ميغاوات باستخدام بطاريات التدفق الأكسدة والاختزال مثل بطارية الفاناديوم الأكسدة والاختزال .
سلوك فوضوي
تخضع محولات التيار المستمر إلى التيار المستمر لأنواع مختلفة من الديناميكيات الفوضوية مثل التشعب ، [17] والأزمة ، والتقطع . [18] [19]
مصطلحات
- خطوة إلى أسفل
- محول حيث يكون جهد الخرج أقل من جهد الدخل (مثل محول باك ).
- خطوة للأمام
- محول يخرج جهدًا أعلى من جهد الدخل (مثل محول التعزيز ).
- وضع التيار المستمر
- لا يصل التيار وبالتالي المجال المغناطيسي في تخزين الطاقة الاستقرائية إلى الصفر أبدًا.
- وضع التيار المتقطع
- قد يصل التيار وبالتالي المجال المغناطيسي في تخزين الطاقة الاستقرائية إلى الصفر أو يتجاوزه.
- ضوضاء
- ضوضاء الإشارة الكهربائية والكهرومغناطيسية غير المرغوب فيها ، والتي عادة ما تكون عبارة عن قطع أثرية للتبديل.
- ضوضاء التردد اللاسلكي
- تصدر محولات التبديل موجات راديوية بشكل متأصل عند تردد التبديل وتوافقياته. تنتج محولات التبديل التي تنتج تيار تبديل مثلثي، مثل محول الانقسام-باي أو المحول الأمامي أو محول Ćuk في وضع التيار المستمر، ضوضاء توافقية أقل من محولات التبديل الأخرى. [20] تسبب ضوضاء التردد اللاسلكي تداخلًا كهرومغناطيسيًا (EMI). تعتمد المستويات المقبولة على المتطلبات، على سبيل المثال، يحتاج القرب من دوائر التردد اللاسلكي إلى مزيد من القمع بدلاً من مجرد تلبية اللوائح.
- محولات DC/DC مدمجة بالملفات
- قد تتضمن هذه المكونات دائرة متكاملة للتحكم في الطاقة، وملفًا، ومكثفًا، ومقاومًا؛ مما يقلل من مساحة التركيب مع عدد صغير من المكونات في حل متكامل واحد.
- ضوضاء الإدخال
- قد يكون لجهد الإدخال ضوضاء غير قابلة للإهمال. بالإضافة إلى ذلك، إذا قام المحول بتحميل الإدخال بحواف تحميل حادة، فقد يصدر المحول ضوضاء تردد لاسلكي من خطوط الطاقة الموردة. يجب منع ذلك من خلال الترشيح المناسب في مرحلة الإدخال للمحول.
- ضوضاء الإخراج
- إن خرج محول التيار المستمر إلى التيار المستمر المثالي هو جهد خرج ثابت ومسطح. ومع ذلك، تنتج المحولات الحقيقية خرج تيار مستمر يتم فرض مستوى معين من الضوضاء الكهربائية عليه. تنتج محولات التبديل ضوضاء تبديل عند تردد التبديل وتوافقياته. بالإضافة إلى ذلك، تحتوي جميع الدوائر الإلكترونية على بعض الضوضاء الحرارية . تتطلب بعض الدوائر الحساسة للترددات الراديوية والتناظرية مصدر طاقة به قدر ضئيل جدًا من الضوضاء بحيث لا يمكن توفيره إلا بواسطة منظم خطي. [21] يمكن لبعض الدوائر التناظرية التي تتطلب مصدر طاقة به ضوضاء منخفضة نسبيًا أن تتسامح مع بعض محولات التبديل الأقل ضوضاء، على سبيل المثال باستخدام أشكال موجية مثلثة مستمرة بدلاً من الموجات المربعة. [20] [ فشل التحقق ]
