صمام غشائي

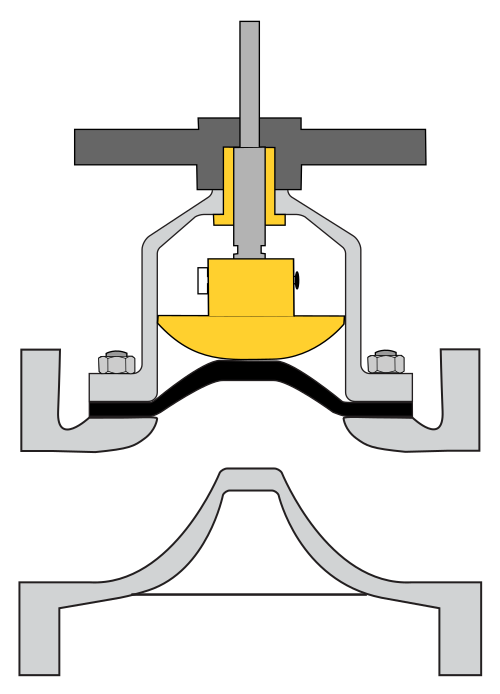

يتكون صمام الحجاب الحاجز ، أو الصمام الغشائي، من جسم صمام مزود بفتحتين أو أكثر، وحجاب حاجز مرن، وحاجز أو قاعدة أو مقعد يغلق عليه الحجاب الحاجز الصمام. ويمكن تصنيع جسم الصمام من البلاستيك أو المعدن أو مواد أخرى حسب الاستخدام المقصود.

توجد فئتان رئيسيتان من صمامات الحجاب الحاجز: النوع الأول يُحكم إغلاقه فوق حاجز أو قاعدة ، والنوع الآخر (يُسمى أحيانًا صمامًا كامل الفتحة أو صمامًا مستقيمًا ) يُحكم إغلاقه فوق مقعد . تُستخدم صمامات الحجاب الحاجز المستقيمة عمومًا في تطبيقات الفتح والإغلاق، بينما تُستخدم صمامات الحجاب الحاجز من نوع الحاجز في تطبيقات التحكم أو الخنق. تأتي صمامات الحجاب الحاجز عادةً بنوعين: ثنائية المنافذ (صمام حجاب حاجز ثنائي الاتجاه )، ولكنها قد تأتي أيضًا بثلاثة منافذ ( صمامات حجاب حاجز ثلاثية الاتجاه ، وتُسمى أيضًا صمامات T ) وأكثر (ما يُسمى صمامات الإغلاق ). عند وجود أكثر من ثلاثة منافذ، فإنها تتطلب عادةً أكثر من مقعد حجاب حاجز واحد؛ ومع ذلك، يمكن للمشغلات المزدوجة الخاصة التعامل مع عدد أكبر من المنافذ باستخدام غشاء واحد.

يمكن أن تكون صمامات الحجاب الحاجز يدوية أو آلية. قد تستخدم صمامات الحجاب الحاجز الآلية مشغلات هوائية أو هيدروليكية أو كهربائية بالإضافة إلى ملحقات مثل الصمامات اللولبية ومفاتيح الحد ومحددات الموضع.

بالإضافة إلى صمامات الإغلاق ثنائية الاتجاه وصمامات الخنق الغشائية المعروفة، تشمل الأنواع الأخرى صمام ثلاثي الاتجاهات بدون ساق ميتة ، ومنفذ الوصول المعقم ، وصمام الحجب والتفريغ ، وصمام القوس ، وصمام قاع الخزان .

تتبع أبعاد جسم العديد من صمامات الحجاب الحاجز معيار جمعية توحيد معايير المصنّعين MSS SP-88 ^{[ 1 ].} مع ذلك، تُصنع معظم الصمامات غير الغشائية المستخدمة في التطبيقات الصناعية وفقًا لمعيار ANSI/ASME B16.10 ^{[ 2 ]} . يُصعّب اختلاف المعايير استخدام صمامات الحجاب الحاجز كبديل لمعظم الصمامات الصناعية الأخرى. يُقدّم بعض المصنّعين صمامات حجاب حاجز متوافقة مع معيار ANSI B16.10، مما يجعلها قابلة للتبديل مع معظم صمامات البوابة ذات الوتد الصلب، والقرص المزدوج، والوتد المرن، بالإضافة إلى صمامات السدادة والكرة ذات النمط القصير.

يمكن التحكم في صمامات الحجاب الحاجز بواسطة أنواع مختلفة من المشغلات ، مثل المشغلات اليدوية والهوائية والهيدروليكية والكهربائية وغيرها. تستخدم صمامات الحجاب الحاجز الأكثر شيوعًا المشغلات الهوائية ؛ ففي هذا النوع من الصمامات، يُطبَّق ضغط الهواء عبر صمام توجيه إلى المشغل، مما يؤدي بدوره إلى رفع الحجاب الحاجز وفتح الصمام. يُعد هذا النوع من الصمامات من أكثر الصمامات استخدامًا في العمليات التي تتطلب سرعة عالية للصمام.

توجد أيضاً صمامات غشائية هيدروليكية للعمليات ذات الضغط العالي والسرعة المنخفضة. كما يتم التحكم في العديد من الصمامات الغشائية يدوياً.

يتم استخدام أحد الخيارات التالية حسب درجة الحرارة والضغط والمقاومة الكيميائية:

تُعد صمامات الحجاب الحاجز مناسبة تمامًا لما يلي:

• التطبيقات المسببة للتآكل، حيث يمكن اختيار مواد الجسم والحجاب الحاجز بناءً على التوافق الكيميائي. (مثل الأحماض والقواعد وما إلى ذلك)
• في التطبيقات التي تتطلب مقاومة للتآكل، يمكن تصميم بطانة الهيكل لتحمل التآكل، ويمكن استبدال الغشاء بسهولة بمجرد تلفه.
• السوائل المحتبسة بالمواد الصلبة، حيث يمكن للحجاب الحاجز أن يغلق حول أي مواد صلبة محصورة ويوفر إحكامًا تامًا.
• بالنسبة للمواد المعلقة، يمكن للحجاب الحاجز أن يغلق حول المواد الصلبة العالقة ويوفر إحكامًا إيجابيًا.

تُستخدم صمامات الحجاب الحاجز في العديد من التطبيقات في الأسواق التالية:

• تاريخ صمام الحجاب الحاجز ، أرشيف الإنترنت
• البنية الداخلية لصمام الحجاب الحاجز ، أرشيف الإنترنت
• مشغلات هوائية لصمامات الحجاب الحاجز
