نحاس

الموسوعة الحرة

اسطرلاب نحاسي من العصر الذهبي الإسلامي
منبر نحاسي عليه نسر. منسوب إلى آرت فان تريخت ، ليمبورغ (هولندا) ، حوالي عام 1500.

النحاس الأصفر هو سبيكة من النحاس والزنك ، بنسب يمكن تغييرها لتحقيق ألوان مختلفة وخصائص ميكانيكية وكهربائية وصوتية وكيميائية، [1] ولكن النحاس عادة ما يكون له النسبة الأكبر، عمومًا 66٪ نحاس و34٪ زنك. في الاستخدام منذ عصور ما قبل التاريخ، فهو سبيكة استبدالية : يمكن لذرات المكونين استبدال بعضها البعض داخل نفس البنية البلورية.

النحاس الأصفر يشبه البرونز ، وهو سبيكة نحاسية تحتوي على القصدير بدلاً من الزنك. [2] قد يحتوي كل من البرونز والنحاس الأصفر على نسب صغيرة من مجموعة من العناصر الأخرى بما في ذلك الزرنيخ والرصاص والفوسفور والألمنيوم والمنجنيز والسيليكون . تاريخيًا ، كان التمييز بين السبيكتين أقل اتساقًا ووضوحًا، [3] وتستخدم المتاحف بشكل متزايد المصطلح الأكثر عمومية " سبائك النحاس ". [ 4]

كان النحاس الأصفر مادة شائعة منذ فترة طويلة بسبب مظهره الذهبي اللامع ولا يزال يستخدم في مقابض الأدراج والأبواب . كما تم استخدامه على نطاق واسع في صناعة المنحوتات والأواني نظرًا لنقطة انصهاره المنخفضة وقابليته العالية للتشغيل (سواء باستخدام الأدوات اليدوية أو باستخدام آلات الخراطة والطحن الحديثة ) والمتانة والتوصيل الكهربائي والحراري . النحاس الأصفر الذي يحتوي على نسبة أعلى من النحاس يكون أكثر نعومة ولونه ذهبيًا؛ وعلى العكس من ذلك، فإن النحاس الأصفر الذي يحتوي على نسبة أقل من النحاس وبالتالي المزيد من الزنك يكون أكثر صلابة ولونه فضيًا.

لا يزال النحاس يستخدم بشكل شائع في التطبيقات التي تتطلب مقاومة التآكل والاحتكاك المنخفض ، مثل الأقفال والمفصلات والتروس والمحامل وأغلفة الذخيرة والسحابات والسباكة ووصلات الخراطيم والصمامات والمقابس والمقابس الكهربائية . يتم استخدامه على نطاق واسع في الآلات الموسيقية مثل الأبواق والأجراس . تجعل تركيبة النحاس منه بديلاً مفضلًا للنحاس في المجوهرات التقليدية ومجوهرات الموضة ، لأنه يظهر مقاومة أكبر للتآكل. النحاس ليس صلبًا مثل البرونز وبالتالي فهو غير مناسب لمعظم الأسلحة والأدوات. كما أنه غير مناسب للاستخدامات البحرية، لأن الزنك يتفاعل مع المعادن في المياه المالحة، تاركًا وراءه نحاسًا مساميًا؛ يتجنب النحاس البحري، مع إضافة القصدير، هذا، كما يفعل البرونز.

غالبًا ما يستخدم النحاس في المواقف التي يكون من المهم فيها عدم إطلاق الشرر ، مثل التركيبات والأدوات المستخدمة بالقرب من المواد القابلة للاشتعال أو المتفجرة. [5]

ملكيات

البنية الدقيقة للنحاس المدلفن والمُحَمَّد (تكبير 400×)

النحاس أكثر قابلية للطرق من البرونز أو الزنك. نقطة انصهار النحاس المنخفضة نسبيًا (900 إلى 940 درجة مئوية؛ 1650 إلى 1720 درجة فهرنهايت، حسب التركيب) وخصائص تدفقه تجعله مادة سهلة نسبيًا للصب . من خلال تغيير نسب النحاس والزنك، يمكن تغيير خصائص النحاس، مما يسمح بنحاس صلب وناعم. تبلغ كثافة النحاس من 8.4 إلى 8.73 جم/سم 3 (0.303 إلى 0.315 رطل/بوصة مكعبة). [6]

اليوم، يتم إعادة تدوير ما يقرب من 90% من جميع سبائك النحاس. [7] ولأن النحاس ليس مغناطيسيًا حديديًا ، يمكن فصل الخردة الحديدية عنه عن طريق تمرير الخردة بالقرب من مغناطيس قوي. يتم صهر خردة النحاس وإعادة صياغتها في كتل يتم بثقها بالشكل والحجم المطلوبين. تعني النعومة العامة للنحاس أنه يمكن غالبًا تشغيله دون استخدام سائل القطع ، على الرغم من وجود استثناءات لهذا. [8]

يجعل الألومنيوم النحاس أكثر قوة ومقاومة للتآكل. يتسبب الألومنيوم أيضًا في تكوين طبقة صلبة مفيدة للغاية من أكسيد الألومنيوم (Al 2 O 3 ) على السطح الرقيق والشفاف والقابل للشفاء الذاتي. للقصدير تأثير مماثل ويستخدم بشكل خاص في تطبيقات مياه البحر (النحاس البحري). تجعل تركيبات الحديد والألمنيوم والسيليكون والمنجنيز النحاس مقاومًا للتآكل والتمزق . [9] ستؤدي إضافة ما لا يقل عن 1٪ من الحديد إلى سبيكة نحاسية إلى سبيكة ذات جاذبية مغناطيسية ملحوظة. [10]

مخطط الطور الثنائي

يتآكل النحاس في وجود الرطوبة والكلوريدات والأسيتات والأمونيا وبعض الأحماض. يحدث هذا غالبًا عندما يتفاعل النحاس مع الكبريت لتكوين طبقة سطحية بنية ثم سوداء في النهاية من كبريتيد النحاس ، والتي إذا تعرضت بانتظام لمياه حمضية قليلاً مثل مياه الأمطار في المناطق الحضرية، يمكن أن تتأكسد في الهواء لتكوين طبقة من كربونات النحاس الخضراء الزرقاء . اعتمادًا على كيفية تكوين طبقة الباتينا، فقد تحمي النحاس الأساسي من المزيد من الضرر. [11]

على الرغم من وجود فرق كبير في الجهد الكهربائي بين النحاس والزنك ، فإن سبيكة النحاس الناتجة لا تتعرض للتآكل الجلفاني الداخلي بسبب عدم وجود بيئة تآكلية داخل الخليط. ومع ذلك، إذا تم وضع النحاس على اتصال مع معدن أكثر نبلاً مثل الفضة أو الذهب في مثل هذه البيئة، فسوف يتآكل النحاس جلفانيًا؛ وعلى العكس من ذلك، إذا كان النحاس على اتصال بمعدن أقل نبلاً مثل الزنك أو الحديد، فسوف يتآكل المعدن الأقل نبلاً وسيتم حماية النحاس.

المحتوى الرئيسي

لتعزيز قابلية تصنيع النحاس، غالبًا ما يُضاف الرصاص بتركيزات تبلغ حوالي 2%. ونظرًا لأن الرصاص له نقطة انصهار أقل من المكونات الأخرى للنحاس، فإنه يميل إلى الانتقال نحو حدود الحبيبات في شكل كرات عندما يبرد من الصب. يزيد النمط الذي تشكله الكريات على سطح النحاس من مساحة سطح الرصاص المتاحة، مما يؤثر بدوره على درجة الترشيح. بالإضافة إلى ذلك، يمكن لعمليات القطع تلطيخ كرات الرصاص على السطح. يمكن أن تؤدي هذه التأثيرات إلى ترشيح كبير للرصاص من النحاس ذي المحتوى المنخفض نسبيًا من الرصاص. [12]

في أكتوبر 1999، رفع المدعي العام لولاية كاليفورنيا دعوى قضائية ضد 13 من كبار المصنعين والموزعين بسبب محتوى الرصاص. وفي الاختبارات المعملية، وجد باحثو الولاية أن متوسط ​​المفاتيح النحاسية، الجديدة أو القديمة، تجاوزت حدود اقتراح كاليفورنيا 65 بمتوسط ​​عامل 19، بافتراض التعامل معها مرتين في اليوم. [13] في أبريل 2001، وافق المصنعون على تقليل محتوى الرصاص إلى 1.5٪، أو مواجهة شرط تحذير المستهلكين بشأن محتوى الرصاص. لا تتأثر المفاتيح المطلية بمعادن أخرى بالتسوية، ويمكن أن تستمر في استخدام سبائك النحاس ذات نسبة أعلى من محتوى الرصاص. [14] [15]

وفي كاليفورنيا أيضًا، يجب استخدام مواد خالية من الرصاص "لكل مكون يتلامس مع السطح المبلل للأنابيب وتركيبات الأنابيب وتركيبات السباكة والتجهيزات". وفي الأول من يناير 2010، تم تخفيض الحد الأقصى لكمية الرصاص في "النحاس الخالي من الرصاص" في كاليفورنيا من 4% إلى 0.25% رصاص. [16] [17]

نحاس مقاوم للتآكل للبيئات القاسية

صمام أخذ العينات النحاسي بمقبض من الفولاذ المقاوم للصدأ

تُستخدم النحاسيات المقاومة لإزالة الزنك ( DZR أو DR)، والتي يُشار إليها أحيانًا باسم النحاسيات المقاومة للتآكل (CR)، حيث يوجد خطر تآكل كبير وحيث لا تلبي النحاسيات العادية المتطلبات. تلعب التطبيقات ذات درجات حرارة الماء العالية أو الكلوريدات الموجودة أو صفات الماء المنحرفة ( الماء اللين ) دورًا. يستخدم النحاس الأصفر المقاوم لإزالة الزنك (DZR) في أنظمة غلايات الماء . يجب إنتاج سبيكة النحاس هذه بعناية كبيرة، مع إيلاء اهتمام خاص للتركيبة المتوازنة ودرجات حرارة الإنتاج والمعلمات المناسبة لتجنب الأعطال طويلة الأمد. [18] [19]

من أمثلة نحاس DZR نحاس C352، الذي يحتوي على حوالي 30% زنك، و61-63% نحاس، و1.7-2.8% رصاص، و0.02-0.15% زرنيخ. يعمل الرصاص والزرنيخ على الحد بشكل كبير من فقدان الزنك. [20]

"النحاس الأحمر"، وهي مجموعة من السبائك التي تحتوي على نسبة عالية من النحاس وأقل من 15% عمومًا من الزنك، أكثر مقاومة لفقدان الزنك. أحد المعادن التي تسمى "النحاس الأحمر" يتكون من 85% نحاس و5% قصدير و5% رصاص و5% زنك. تحتوي سبيكة النحاس C23000، المعروفة أيضًا باسم "النحاس الأحمر"، على 84-86% نحاس و0.05% لكل من الحديد والرصاص، مع كون الباقي عبارة عن زنك. [21]

مادة أخرى من هذا القبيل هي البرونز الأحمر ، من عائلة النحاس الأحمر. تحتوي سبائك البرونز الأحمر على ما يقرب من 88% من النحاس، و8-10% من القصدير، و2-4% من الزنك. يمكن إضافة الرصاص لتسهيل التشغيل أو لسبائك المحامل. [22]

يحتوي "النحاس البحري"، المستخدم في مياه البحر، على 40% من الزنك و1% من القصدير أيضًا. وتعمل إضافة القصدير على منع تسرب الزنك. [23]

تتطلب منظمة NSF الدولية أن تكون النحاسيات التي تحتوي على أكثر من 15% من الزنك، المستخدمة في الأنابيب وتجهيزات السباكة ، مقاومة لإزالة الزنك. [24]

الاستخدام في الآلات الموسيقية

مجموعة من الآلات النحاسية

إن قابلية الشد العالية للنحاس الأصفر وقابلية التشغيل، والمقاومة الجيدة نسبيًا للتآكل ، والخصائص الصوتية المنسوبة تقليديًا للنحاس الأصفر، جعلته المعدن المعتاد المختار لبناء الآلات الموسيقية التي تتكون الرنانات الصوتية فيها من أنابيب طويلة وضيقة نسبيًا، غالبًا ما تكون مطوية أو ملفوفة من أجل الاكتناز؛ وقد تم استخدام الفضة وسبائكها، وحتى الذهب ، لنفس الأسباب، لكن النحاس الأصفر هو الخيار الأكثر اقتصادًا. تُعرف هذه الآلات مجتمعة باسم الآلات النحاسية ، أو ببساطة "النحاس الأصفر"، وتشمل الترومبون ، والتوبا ، والبوق ، والكورنت، والفلوجلهورن ، وبوق الباريتون ، واليوفونيوم ، وبوق تينور ، والبوق الفرنسي ، والعديد من " الأبواق " الأخرى، والعديد منها في عائلات مختلفة الحجم، مثل الساكسفون .

قد تكون آلات النفخ الأخرى مصنوعة من النحاس أو معادن أخرى، والواقع أن معظم نماذج الفلوت والبيكولو الحديثة للطلاب مصنوعة من نوع ما من النحاس، وعادة ما يكون سبيكة نحاسية تشبه النيكل الفضي (المعروفة أيضًا باسم الفضة الألمانية) . تُصنع آلات الكلارينيت ، وخاصة الكلارينيت المنخفضة مثل الكونترباس والكونترباس الفرعي ، أحيانًا من المعدن بسبب الإمدادات المحدودة من الأخشاب الصلبة الاستوائية الكثيفة والدقيقة المفضلة تقليديًا لآلات النفخ الخشبية الأصغر حجمًا . وللسبب نفسه، تتميز بعض آلات الكلارينيت المنخفضة والباسون والكونترباسون ببناء هجين، مع أقسام طويلة ومستقيمة من الخشب ومفاصل منحنية ورقبة و/أو جرس من المعدن. يتجنب استخدام المعدن أيضًا مخاطر تعريض الآلات الخشبية للتغيرات في درجات الحرارة أو الرطوبة، مما قد يتسبب في حدوث تشققات مفاجئة. على الرغم من أن الساكسفونات والساروسوفونات تُصنف على أنها آلات نفخ خشبية، إلا أنها عادة ما تكون مصنوعة من النحاس لأسباب مماثلة، ولأن فتحاتها المخروطية العريضة وأجسامها ذات الجدران الرقيقة يمكن تصنيعها بسهولة وكفاءة أكبر عن طريق تشكيل الصفائح المعدنية بدلاً من تصنيع الخشب.

إن المفاتيح المستخدمة في أغلب آلات النفخ الخشبية الحديثة، بما في ذلك الآلات ذات الهياكل الخشبية، عادة ما تكون مصنوعة من سبيكة مثل النيكل والفضة. وهذه السبائك أكثر صلابة ومتانة من النحاس المستخدم في تصنيع هياكل الآلات، ولكنها لا تزال قابلة للعمل باستخدام أدوات يدوية بسيطة ــ وهي ميزة تساعد على إجراء الإصلاحات السريعة. وكثيراً ما تكون الفوهات المستخدمة في آلات النفخ النحاسية، وفي حالات أقل شيوعاً آلات النفخ الخشبية، مصنوعة من النحاس وغيره من المعادن أيضاً.

بجانب الآلات النحاسية، فإن الاستخدام الأكثر بروزًا للنحاس في الموسيقى هو في مختلف آلات الإيقاع ، وأبرزها الصنج ، والأجراس الأوركسترالية (الأنبوبية) ( أجراس "الكنيسة" الكبيرة مصنوعة عادةً من البرونز ). كما تُصنع أجراس اليد الصغيرة و " أجراس الجلجل " عادةً من النحاس.

الهارمونيكا هي آلة هوائية ذات قصبة حرة ، وغالبًا ما تكون مصنوعة من النحاس. في أنابيب الأورغن من عائلة القصب، تُستخدم شرائط النحاس (تسمى الألسنة) كقصب، والتي تضرب على الكراث (أو تضرب "من خلال" الكراث في حالة القصب "الحر"). على الرغم من أنها ليست جزءًا من قسم النحاس، إلا أن طبول الصنج تُصنع أحيانًا من النحاس أيضًا. تُصنع بعض الأجزاء في القيثارات الكهربائية أيضًا من النحاس، وخاصة كتل القصور الذاتي في أنظمة التريمولو لخصائصها النغمية، وصواميل الأوتار والسروج لخصائصها النغمية واحتكاكها المنخفض. [25]

التطبيقات القاتلة للجراثيم والمضادة للميكروبات

لقد لوحظت خصائص النحاس القاتلة للبكتيريا منذ قرون، وخاصة في البيئات البحرية حيث يمنع تراكم الأوساخ الحيوية . واعتمادًا على نوع وتركيز مسببات الأمراض والوسط الذي توجد فيه، يقتل النحاس هذه الكائنات الحية الدقيقة في غضون بضع دقائق إلى ساعات من ملامستها. [26] [27] [28]

يؤكد عدد كبير من الدراسات المستقلة [26] [27] [28] [29] [30] [31] [32] هذا التأثير المضاد للميكروبات، حتى ضد البكتيريا المقاومة للمضادات الحيوية مثل MRSA وVRSA. آليات العمل المضاد للميكروبات بواسطة النحاس وسبائكه، بما في ذلك النحاس الأصفر، هي موضوع تحقيق مكثف ومستمر. [27] [33] [34]

تشقق الموسم

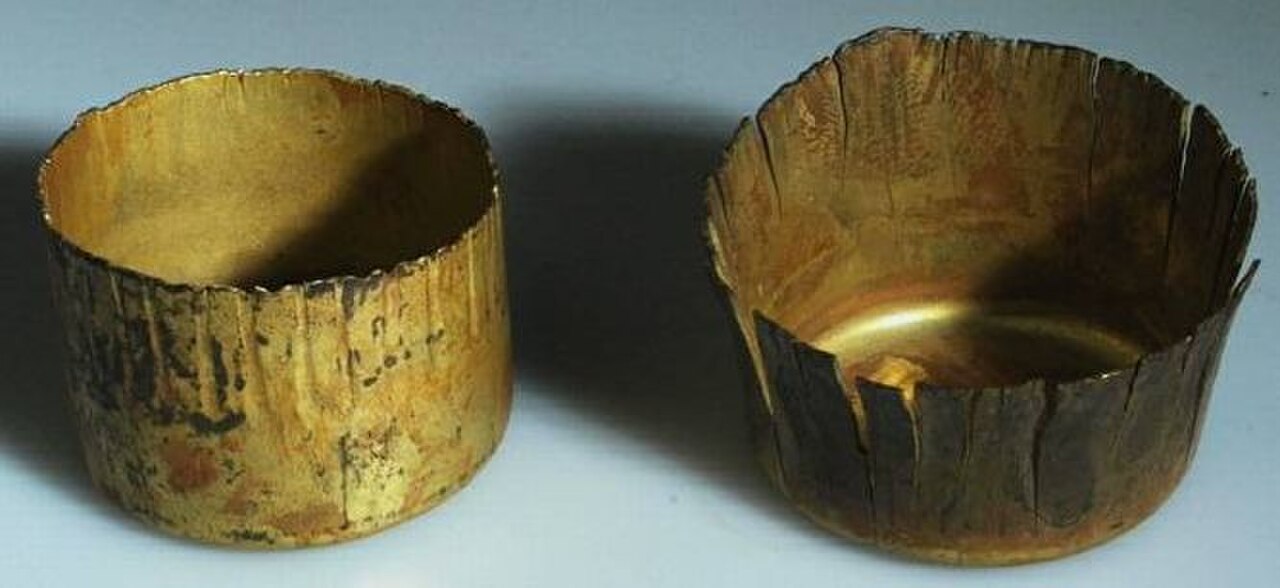

تشقق النحاس بسبب هجوم الأمونيا

النحاس عرضة للتشقق الناتج عن التآكل الإجهادي ، [35] وخاصة من الأمونيا أو المواد التي تحتوي على الأمونيا أو تطلقها. تُعرف المشكلة أحيانًا باسم التشقق الموسمي بعد اكتشافها لأول مرة في خراطيش النحاس المستخدمة في ذخيرة البنادق خلال عشرينيات القرن العشرين في الجيش الهندي البريطاني . كانت المشكلة ناجمة عن الضغوط المتبقية العالية من التشكيل البارد للحالات أثناء التصنيع، إلى جانب الهجوم الكيميائي من آثار الأمونيا في الغلاف الجوي. تم تخزين الخراطيش في الإسطبلات وارتفع تركيز الأمونيا خلال أشهر الصيف الحارة، مما أدى إلى ظهور شقوق هشة. تم حل المشكلة عن طريق تلدين الحالات وتخزين الخراطيش في مكان آخر.

أنواع

فصل النسبة حسب الوزن (%) ملحوظات
نحاس الزنك
ألفا نحاسيات > 65 < 35 النحاس الأصفر ألفا قابل للطرق، ويمكن تشكيله باردًا، ويُستخدم في الضغط أو التشكيل أو التطبيقات المماثلة. يحتوي على طور واحد فقط، مع بنية بلورية مكعبة مركزية الوجه . نظرًا لنسبة النحاس العالية فيه، فإن هذه النحاس الأصفر لها لون ذهبي أكثر من غيرها. الطور ألفا هو محلول صلب بديل للزنك في النحاس. إنه قريب في خصائصه من النحاس، ومتين، وقوي، ويصعب تشكيله إلى حد ما. أفضل قابلية للتشكيل تكون مع 32٪ من الزنك. تنتمي النحاس الأصفر الأحمر المقاوم للتآكل، مع 15٪ من الزنك أو أقل، إلى هنا.
نحاس ألفا بيتا 55–65 35–45 تُعرف أيضًا بالنحاسيات المزدوجة ، وهي مناسبة للعمل الساخن. تحتوي على كل من الطورين α وβ'؛ الطور β' مرتب على شكل مكعب مركزي الجسم ، مع ذرات الزنك في وسط المكعبات، وهو أكثر صلابة وقوة من α. عادةً ما يتم عمل النحاسيات ألفا بيتا ساخنة. تعني النسبة الأعلى من الزنك أن هذه النحاسيات أكثر لمعانًا من النحاسيات ألفا. عند 45٪ من الزنك، يتمتع السبائك بأعلى قوة.
نحاسيات بيتا [ بحاجة لمصدر ] 50-55 45-50 لا يمكن تصنيع النحاس بيتا إلا ساخنًا، وهو أكثر صلابة وقوة ومناسبًا للصب. إن محتواه العالي من الزنك والمنخفض من النحاس يعني أنه من أكثر أنواع النحاس شيوعًا لمعانًا وأقلها لونًا ذهبيًا.
نحاس جاما 33–39 61–67 هناك أيضًا نحاس جاما Ag-Zn وAu-Zn، بنسبة 30-50% Ag و41% Au. [36] الطور جاما هو مركب بين معدني على شكل مكعب شبكي ، Cu 5 Zn 8 .
نحاس ابيض < 50 > 50 هذه السبائك هشة للغاية ولا يمكن استخدامها بشكل عام. وقد يشير المصطلح أيضًا إلى أنواع معينة من سبائك النيكل والفضة وكذلك سبائك النحاس والزنك والقصدير التي تحتوي على نسب عالية (عادةً 40%+) من القصدير و/أو الزنك، فضلاً عن سبائك الصب التي تحتوي في الغالب على الزنك مع إضافات النحاس. لا تحتوي هذه السبائك على أي لون أصفر تقريبًا، بل لها مظهر فضي أكثر.

هناك مراحل أخرى غير α و β و γ وهي ε، وهو مركب سداسي بين فلزي CuZn 3 ، و η، وهو محلول صلب من النحاس في الزنك.

سبائك النحاس

اسم السبيكة النسبة حسب الوزن (%) آخر ملحوظات
نحاس الزنك القصدير يقود
ذهب حبشي (برونز تجاري [C220]) 90 10
نحاس الأميرالية 69 30 1 يمنع القصدير فقدان الزنك في العديد من البيئات.
سبيكة آيش 60.66 36.58 1.02 1.74% حديد تم تصميمه للاستخدام في الخدمة البحرية نظرًا لمقاومته للتآكل وصلابته ومتانته. ومن التطبيقات المميزة له حماية قيعان السفن، ولكن الأساليب الحديثة للحماية الكاثودية جعلت استخدامه أقل شيوعًا. يشبه مظهره مظهر الذهب. [37]
الألومنيوم والنحاس 77.5 20.5 2% ألمنيوم يعمل الألومنيوم على تحسين مقاومة التآكل، ويُستخدم في المبادلات الحرارية وأنابيب المكثفات. [38]
النحاس الزرنيخي الزرنيخ ؛ في كثير من الأحيان الألومنيوم تستخدم في صناديق نيران الغلايات . [39] [40]
نحاس الزرنيخ 259 70 29.5 ≤0.05 الزرنيخ 0.2-0.6، الحديد ≤0.05 المبادلات الحرارية، والسباكة التي تتطلب مقاومة ممتازة للتآكل في الماء. [40]
برازتيل - - - - النحاس والسيليكون والزنك سبيكة من النحاس والزنك والسيليكون تتمتع بقوة شد عالية بشكل لا يصدق ومقاومة للتآكل. اشتهرت شركة Doehler Die Casting Co. في توليدو، أوهايو بإنتاج Brastil. [41] [42] تم اختباره بشكل ملحوظ في عام 1932 على مسدس M1911 لأنه كان أرخص من الفولاذ في ذلك الوقت كإجراء فعال من حيث التكلفة.
نحاس كاليفورنيا الخالي من الرصاص < 0.25 تم تعريفه في مشروع قانون الجمعية التشريعية لولاية كاليفورنيا AB 1953 بأنه يحتوي على "محتوى رصاص لا يزيد عن 0.25 بالمائة". [16] وكان الحد الأقصى السابق 4%.
خرطوشة نحاسية (C260) 70 30 — ≤  0.07 [43] خصائص عمل باردة جيدة . يستخدم في صناديق الذخيرة والسباكة والأجهزة.
نحاس شائع 63 37 يُطلق عليه أيضًا اسم نحاس البرشام . رخيص الثمن ومعياري للعمل البارد.
نحاس DZR الزرنيخ نحاس مقاوم لإزالة الزنك مع نسبة صغيرة من الزرنيخ.
دلتا المعدن 55 41-43 1-3% من الحديد مع النسبة الباقية من معادن أخرى مختلفة. النسب المستخدمة تجعل المادة أكثر صلابة ومناسبة للصمامات والمحامل.
نحاس معالج بالآلات مجانًا (C360) 61.5 35.5 2.5–3.7 0.35% حديد يُطلق عليه أيضًا اسم نحاس 360 أو C360. قابلية التصنيع عالية. [43]
تذهيب المعادن 95 5 أنعم أنواع النحاس المتوفرة بشكل عام. يستخدم معدن التذهيب عادة في "أغلفة" الرصاصات؛ على سبيل المثال، الرصاصات ذات الغلاف المعدني الكامل . لونها أحمر تقريبًا.
معدن رمادي 88 10 2 على سبيل المثال، سلاح البحرية البريطانية المعدني. يوجد منه أنواع مختلفة.
نحاس عالي 65 35 يتمتع بقوة شد عالية ويستخدم في الينابيع والبراغي والمسامير .
نحاس مطلي بالرصاص > 0 نحاس ألفا بيتا مع إضافة الرصاص لتحسين القدرة على التصنيع.
نحاس منخفض 80 20 لون ذهبي فاتح، مرن للغاية؛ يستخدم في الخراطيم المعدنية المرنة ومنفاخ المعادن .
المنغنيز والنحاس 77 12 7% منجنيز ، 4% نيكل تُستخدم ككسوة لعملات الدولار الذهبي الأمريكية . [44] توجد تركيبات أخرى من سبائك النحاس والمنجنيز.
مونتز ميتال 60 40 آثار الحديد يستخدم كبطانة للقوارب.
النحاس البحري (C464) 59 40 1 مشابه للنحاس المستخدم في البحرية. يُعرف أيضًا باسم برونز توبين، 464، أو C464. [45]
نحاس بحري، رصاص عالي (C485) 60.5 37.5 1.8 0.7 نحاس بحري مضاف إليه رصاص لسهولة التشغيل. يُعرف أيضًا باسم 485 أو C485. [46]
النيكل والنحاس 70–76 20–24.5 4-5.5% نيكل الحلقة الخارجية للعملات المعدنية ثنائية المعدن من فئة الجنيه الإسترليني والجنيهين الإسترلينيين وعملة اليورو ، بالإضافة إلى الجزء المركزي من عملة اليورو. كانت تستخدم سابقًا للعملة المعدنية المستديرة من فئة الجنيه الإسترليني.
الذهب الاسكندنافي 89 5 1 5% ألمنيوم تُستخدم في العملات المعدنية لليورو بقيمة 10 و20 و50 سنتًا .
أوريكالكوم 75-80 15-20 يتعقب كميات ضئيلة من النيكل والحديد تم تحديده من 39 سبيكة تم استردادها من حطام سفينة قديمة في جيلا ، صقلية .
بينشبك 89% أو 93% 11% أو 7% اخترعها كريستوفر بينشبك في أوائل القرن الثامن عشر. تشبه الذهب إلى حد أن الناس يستطيعون شراء المعدن كحلي "مؤثرة" ذهبية بأسعار معقولة.
معدن الأمير 75 25 نوع من النحاس الأصفر. نظرًا للونه الأصفر، يتم استخدامه كتقليد للذهب. [47] يُطلق عليه أيضًا معدن الأمير روبرت ، وقد سُمي هذا السبائك على اسم الأمير روبرت من نهر الراين .
أونصة معدنية 85 5 5 5 يُطلق عليه أحيانًا اسم "النحاس الأحمر"
سبائك النحاس C23000 84–85.9 14-16 الحد الأدنى 0.07% الحد الأدنى 0.05% حديد [43] [48] يُطلق عليه أحيانًا اسم "النحاس الأحمر"
نحاس أحمر، نحاس وردي (C230) 85 5 5 5 مصطلح أمريكي لسبائك النحاس والزنك والقصدير المعروفة باسم gunmetal ، وسبائك تعتبر من النحاس الأصفر والبرونز. [49] [50] النحاس الأحمر هو أيضًا اسم بديل لسبائك النحاس C23000 ، والتي تتكون من 14-16٪ زنك، وحد أدنى 0.05٪ حديد وحد أدنى 0.07٪ رصاص، [43] والباقي نحاس. [48] قد يشير أيضًا إلى أونصة معدنية (Cu 85.0، Zn 5.0، Pb 5.0، Sn 5.0).
نحاس غني ومنخفض، تومباك 80-97 5-20 تُستخدم غالبًا في تطبيقات المجوهرات. تتوفر لها العديد من الاختلافات.
تومباك السيليكون 80 16 4% سيليكون يستخدم كبديل لأجزاء الفولاذ المصبوب الاستثماري.
نحاس تونفال >  0 يُطلق عليه أيضًا CW617N أو CZ122 أو OT58. لا يُنصح باستخدامه في مياه البحر، لأنه عرضة لإزالة الزنك. [51] [52]
نحاس أصفر 67 33 مصطلح أمريكي للنحاس والزنك بنسبة 33%.

تاريخ

على الرغم من استخدام أشكال من النحاس الأصفر منذ عصور ما قبل التاريخ ، [53] إلا أن طبيعته الحقيقية كسبيكة من النحاس والزنك لم تُفهم حتى فترة ما بعد العصور الوسطى لأن بخار الزنك الذي تفاعل مع النحاس لصنع النحاس الأصفر لم يتم التعرف عليه كمعادن . [ 54] تشير نسخة الملك جيمس للكتاب المقدس إلى العديد من الإشارات إلى "النحاس الأصفر" [55] لترجمة "nechosheth" (برونز أو نحاس) من العبرية إلى الإنجليزية. ربما كانت أقدم أنواع النحاس الأصفر عبارة عن سبائك طبيعية مصنوعة عن طريق صهر خامات النحاس الغنية بالزنك . [56] بحلول العصر الروماني ، كان النحاس الأصفر يُنتج عمدًا من معادن النحاس والزنك المعدنية باستخدام عملية الترابط ، والتي كان منتجها نحاس الكالامين ، واستمرت الاختلافات في هذه الطريقة حتى منتصف القرن التاسع عشر. [57] تم استبدالها في النهاية بالسبائك المباشرة للنحاس ومعادن الزنك والتي تم تقديمها إلى أوروبا في القرن السادس عشر. [56]

يُشار إلى النحاس أحيانًا تاريخيًا باسم "النحاس الأصفر". [58] [59]

سبائك النحاس والزنك المبكرة

في غرب آسيا وشرق البحر الأبيض المتوسط، تُعرف الآن سبائك النحاس والزنك المبكرة بأعداد صغيرة من عدد من مواقع الألفية الثالثة قبل الميلاد في بحر إيجه والعراق والإمارات العربية المتحدة وكالميكيا وتركمانستان وجورجيا ومن مواقع الألفية الثانية قبل الميلاد في غرب الهند وأوزبكستان وإيران وسوريا والعراق وكنعان . [ 60 ] تُعرف أمثلة معزولة من سبائك النحاس والزنك في الصين منذ القرن الأول الميلادي ، بعد فترة طويلة من استخدام البرونز على نطاق واسع. [ 61 ]

تختلف تركيبات هذه الأشياء "النحاسية" المبكرة بشكل كبير، وتحتوي معظمها على نسبة من الزنك تتراوح بين 5% و15% من الوزن، وهي نسبة أقل من تلك الموجودة في النحاس المنتج عن طريق التصلب. [62] قد تكون هذه "سبائك طبيعية" تم تصنيعها عن طريق صهر خامات النحاس الغنية بالزنك في ظروف الأكسدة والاختزال . تحتوي العديد منها على محتوى من القصدير مماثل للقطع الأثرية البرونزية المعاصرة ، ومن المحتمل أن بعض سبائك النحاس والزنك كانت عرضية وربما لم يتم تمييزها حتى عن النحاس. [62] ومع ذلك، يشير العدد الكبير من سبائك النحاس والزنك المعروفة الآن إلى أن بعضها على الأقل تم تصنيعه عمدًا وأن العديد منها يحتوي على نسبة من الزنك تزيد عن 12% من الوزن، مما كان من شأنه أن يؤدي إلى لون ذهبي مميز. [62] [63]

بحلول القرنين الثامن والسابع قبل الميلاد، ذكرت الألواح المسمارية الآشورية استغلال "نحاس الجبال" وقد يشير هذا إلى النحاس "الطبيعي". [64] "Oreikhalkon" (نحاس الجبل)، [65] الترجمة اليونانية القديمة لهذا المصطلح، تم تعديلها لاحقًا إلى اللاتينية aurichalcum بمعنى "نحاس ذهبي" والتي أصبحت المصطلح القياسي للنحاس. [66] في القرن الرابع قبل الميلاد، عرف أفلاطون أن الأوريكالكوس نادر وقيمته تكاد تكون تعادل قيمة الذهب [67] ويصف بليني كيف جاء الأوريكالكوس من رواسب الخام القبرصية التي استنفدت بحلول القرن الأول الميلادي. [68] وجد تحليل الأشعة السينية للفلورسنت لـ 39 سبيكة أوريكالكوم تم استردادها من حطام سفينة عمرها 2600 عام قبالة صقلية أنها عبارة عن سبيكة مصنوعة من 75-80٪ نحاس و15-20٪ زنك ونسب صغيرة من النيكل والرصاص والحديد. [69] [70]

العالم الروماني

إبريق فارسي من القرن السابع مصنوع من النحاس مع تطعيم بالنحاس، متحف والترز للفنون ، بالتيمور ، ماريلاند، الولايات المتحدة

خلال الجزء الأخير من الألفية الأولى قبل الميلاد ، انتشر استخدام النحاس عبر منطقة جغرافية واسعة من بريطانيا [71] وإسبانيا [72] في الغرب إلى إيران والهند في الشرق. [73] ويبدو أن هذا قد تم تشجيعه من خلال الصادرات والتأثير من الشرق الأوسط وشرق البحر الأبيض المتوسط ​​حيث تم تقديم الإنتاج المتعمد للنحاس من خامات النحاس المعدني والزنك. [74] يصف الكاتب ثيوبومبوس من القرن الرابع قبل الميلاد ، الذي استشهد به سترابو ، كيف أن تسخين الأرض من أنديرا في تركيا أنتج "قطرات من الفضة الزائفة"، وربما الزنك المعدني، والتي يمكن استخدامها لتحويل النحاس إلى أوريكالكوس. [75] في القرن الأول قبل الميلاد، يبدو أن ديوسكوريدس اليوناني قد أدرك وجود صلة بين معادن الزنك والنحاس واصفًا كيف تم العثور على الكادميوم ( أكسيد الزنك ) على جدران الأفران المستخدمة لتسخين خام الزنك أو النحاس وشرح أنه يمكن استخدامه بعد ذلك لصنع النحاس. [76]

بحلول القرن الأول قبل الميلاد ، كان النحاس متاحًا بكميات كافية لاستخدامه كعملات معدنية في فريجيا وبيثينيا ، [77] وبعد إصلاح العملة في عهد أغسطس عام 23 قبل الميلاد، تم استخدامه أيضًا لصنع الدوبوندي والسسترتي الرومانيين . [78] قد يشير الاستخدام الموحد للنحاس في العملات المعدنية والمعدات العسكرية في جميع أنحاء العالم الروماني إلى درجة من تدخل الدولة في الصناعة، [79] [80] ويبدو أن النحاس قد قاطعه عمدًا المجتمعات اليهودية في فلسطين بسبب ارتباطه بالسلطة الرومانية. [81]

تم إنتاج النحاس من خلال عملية الأسمنت حيث يتم تسخين خام النحاس والزنك معًا حتى يتم إنتاج بخار الزنك الذي يتفاعل مع النحاس. هناك أدلة أثرية جيدة لهذه العملية وقد تم العثور على بوتقات تستخدم لإنتاج النحاس عن طريق الأسمنت في مواقع العصر الروماني بما في ذلك Xanten [82] و Nidda [83] في ألمانيا وليون في فرنسا [84] وفي عدد من المواقع في بريطانيا. [85] وتختلف في الحجم من حجم البلوط الصغير إلى الأوعية الكبيرة مثل الأمفورات ولكن جميعها تحتوي على مستويات مرتفعة من الزنك في الداخل ومغطاة. [84] لا تظهر عليها أي علامات على وجود خبث أو حبيبات معدنية مما يشير إلى أن معادن الزنك تم تسخينها لإنتاج بخار الزنك الذي تفاعل مع النحاس المعدني في تفاعل الحالة الصلبة . نسيج هذه البوتقات مسامي، وربما تم تصميمه لمنع تراكم الضغط، والعديد منها به ثقوب صغيرة في الأغطية والتي قد تكون مصممة لتخفيف الضغط [84] أو لإضافة معادن زنك إضافية بالقرب من نهاية العملية. ذكر ديسقوريدس أن معادن الزنك كانت تستخدم في معالجة وتشطيب النحاس، مما يشير ربما إلى إضافات ثانوية. [86]

يبدو أن النحاس المصنوع خلال الفترة الرومانية المبكرة كان يحتوي على نسبة تتراوح بين 20% و28% من الزنك. [86] وقد انخفض المحتوى العالي من الزنك في العملات المعدنية والأشياء النحاسية بعد القرن الأول الميلادي، وقد اقترح البعض أن هذا يعكس فقدان الزنك أثناء إعادة التدوير وبالتالي انقطاع إنتاج النحاس الجديد. [78] ومع ذلك، يُعتقد الآن أن هذا ربما كان تغييرًا متعمدًا في التركيب [87] وبشكل عام زاد استخدام النحاس خلال هذه الفترة ليشكل حوالي 40% من جميع سبائك النحاس المستخدمة في العالم الروماني بحلول القرن الرابع الميلادي. [88]

فترة العصور الوسطى

معمودية المسيح على معمودية القرن الثاني عشر في كنيسة القديس بارثولوميو، لييج

لا يُعرف سوى القليل عن إنتاج النحاس الأصفر خلال القرون التي أعقبت انهيار الإمبراطورية الرومانية مباشرة. ربما ساهم الانقطاع في تجارة القصدير مقابل البرونز من أوروبا الغربية في زيادة شعبية النحاس الأصفر في الشرق وبحلول القرنين السادس والسابع الميلاديين كان أكثر من 90٪ من المصنوعات اليدوية المصنوعة من سبائك النحاس من مصر مصنوعة من النحاس الأصفر. [89] ومع ذلك، تم استخدام سبائك أخرى مثل البرونز منخفض القصدير أيضًا وتختلف حسب المواقف الثقافية المحلية والغرض من المعدن والوصول إلى الزنك، وخاصة بين العالم الإسلامي والبيزنطي . [90] وعلى العكس من ذلك، يبدو أن استخدام النحاس الحقيقي قد انخفض في أوروبا الغربية خلال هذه الفترة لصالح المعادن النارية وغيرها من السبائك المختلطة [91] ولكن تم العثور على حوالي 1000 قطعة أثرية من النحاس في المقابر الاسكندنافية في اسكتلندا ، [92] وكان النحاس يستخدم في تصنيع العملات المعدنية في نورثمبريا [93] وهناك أدلة أثرية وتاريخية لإنتاج نحاس الكالامين في ألمانيا [82] والبلدان المنخفضة ، [94] المناطق الغنية بخام الكالامين .

ستظل هذه الأماكن مراكز مهمة لصناعة النحاس طوال فترة العصور الوسطى ، [95] وخاصة دينانت . لا تزال الأشياء النحاسية تُعرف بشكل جماعي باسم dinanderie بالفرنسية. يُعد خط المعمودية في كنيسة القديس بارثولوميو، لييج في بلجيكا الحديثة (قبل عام 1117) تحفة فنية بارزة من صب النحاس الروماني ، على الرغم من أنه غالبًا ما يوصف بأنه برونزي. يُعد معدن شمعدان جلوسيستر الذي يعود إلى أوائل القرن الثاني عشر غير عادي حتى بمعايير العصور الوسطى لكونه مزيجًا من النحاس والزنك والقصدير والرصاص والنيكل والحديد والأنتيمون والزرنيخ مع كمية كبيرة بشكل غير عادي من الفضة ، تتراوح من 22.5٪ في القاعدة إلى 5.76٪ في المقلاة الموجودة أسفل الشمعة. قد تشير نسب هذا الخليط إلى أن الشمعدان كان مصنوعًا من مجموعة من العملات المعدنية القديمة، ربما من العصر الروماني المتأخر. [96] Latten هو مصطلح يشير إلى السبائك التي تعود إلى العصور الوسطى والتي تتميز بتركيبة غير مؤكدة ومتغيرة غالبًا ما تغطي غالبًا حدودًا زخرفية وأشياء مماثلة مقطوعة من صفائح معدنية، سواء من النحاس أو البرونز. وخاصة في الفن التبتي ، يُظهر تحليل بعض الأشياء تركيبات مختلفة جدًا من أطراف مختلفة لقطعة كبيرة. كانت أحواض المياه المعدنية تُصنع عادةً من النحاس في كل من العالمين الأوروبي والإسلامي.

أكوامانيل نحاسي من ساكسونيا السفلى ، ألمانيا، حوالي عام 1250

استمر استخدام عملية الترابط، لكن المصادر الأدبية من أوروبا والعالم الإسلامي تبدو وكأنها تصف متغيرات لعملية سائلة ذات درجة حرارة أعلى والتي حدثت في بوتقات مفتوحة من الأعلى. [97] يبدو أن الترابط الإسلامي استخدم أكسيد الزنك المعروف باسم توتيا أو توتي بدلاً من خامات الزنك لصنع النحاس، مما أدى إلى معدن به شوائب حديدية أقل . [98] يصف عدد من الكتاب الإسلاميين والإيطالي ماركو بولو في القرن الثالث عشر كيف تم الحصول على هذا عن طريق التسامي من خامات الزنك وتكثيفه على قضبان طينية أو حديدية، وقد تم التعرف على أمثلة أثرية منها في كوش في إيران. [99] يمكن استخدامه بعد ذلك لصنع النحاس أو للأغراض الطبية. في القرن العاشر، وصف الحمداني اليمني كيف أن نشر الإغليمية، ربما أكسيد الزنك، على سطح النحاس المنصهر أنتج بخار توتيا الذي تفاعل بعد ذلك مع المعدن. [100] يصف الكاتب الإيراني الكاشاني في القرن الثالث عشر عملية أكثر تعقيدًا حيث يتم خلط التوتيا بالزبيب وتحميصها برفق قبل إضافتها إلى سطح المعدن المنصهر. تمت إضافة غطاء مؤقت في هذه المرحلة على الأرجح لتقليل تسرب بخار الزنك. [101]

في أوروبا، حدثت عملية سائلة مماثلة في بوتقات مفتوحة من الأعلى والتي كانت على الأرجح أقل كفاءة من العملية الرومانية واستخدام مصطلح توتي من قبل ألبرتوس ماجنوس في القرن الثالث عشر يشير إلى التأثير من التكنولوجيا الإسلامية. [102] وصف الراهب الألماني ثيوفيلوس في القرن الثاني عشر كيف تم ملء البوتقات المسخنة مسبقًا بسدس كالامين مسحوق والفحم ثم تم تغطيتها بالنحاس والفحم قبل صهرها وتحريكها ثم ملؤها مرة أخرى. تم صب المنتج النهائي ، ثم صهره مرة أخرى بالكلامين. وقد اقترح أن هذا الذوبان الثاني ربما حدث عند درجة حرارة أقل للسماح بامتصاص المزيد من الزنك . [ 103] لاحظ ألبرتوس ماجنوس أن "قوة" كل من الكالامين وتوتي يمكن أن تتبخر ووصف كيف يمكن أن يؤدي إضافة الزجاج المسحوق إلى إنشاء فيلم لربطه بالمعادن. [104] من المعروف أن بوتقات صنع النحاس الألمانية من دورتموند يرجع تاريخها إلى القرن العاشر الميلادي ومن زوست وشفيرته في ويستفاليا يعود تاريخها إلى حوالي القرن الثالث عشر تؤكد رواية ثيوفيلوس، حيث أنها مفتوحة من الأعلى، على الرغم من أن الأقراص الخزفية من زوست ربما كانت تعمل كأغطية فضفاضة ربما استُخدمت لتقليل تبخر الزنك ، ولديها خبث على الجزء الداخلي ناتج عن عملية سائلة. [105]

أفريقيا

" رأس برونزي من إيفي يعود للقرن الثاني عشر ، وهو في الواقع مصنوع من "الزنك والنحاس المحتوي على قدر كبير من الرصاص""

بعض من أكثر الأشياء شهرة في الفن الأفريقي هي مصبوبات الشمع المفقودة من غرب إفريقيا، ومعظمها من نيجيريا الحالية ، والتي أنتجتها أولاً مملكة إيف ثم إمبراطورية بنين . على الرغم من وصفها عادةً بأنها "برونزية"، فإن برونزيات بنين ، الموجودة الآن في الغالب في المتحف البريطاني والمجموعات الغربية الأخرى، ورؤوس الصور الكبيرة مثل الرأس البرونزي من إيفي من "الزنك والنحاس المشبع بالرصاص" والرأس البرونزي للملكة إيديا ، وكلاهما أيضًا في المتحف البريطاني، من الأفضل وصفها بأنها نحاسية، على الرغم من تكوينها المتنوع. [106] استمر العمل بالنحاس أو البرونز في كونه مهمًا في فن بنين وتقاليد غرب إفريقيا الأخرى مثل أوزان الذهب الأكانية ، حيث كان يُنظر إلى المعدن على أنه مادة أكثر قيمة من أوروبا.

أوروبا عصر النهضة وما بعد العصور الوسطى

شهد عصر النهضة تغييرات مهمة في كل من نظرية وممارسة صناعة النحاس في أوروبا. بحلول القرن الخامس عشر، كان هناك دليل على الاستخدام المتجدد لبوتقات الصهر المغطاة في تسفيكاو في ألمانيا. [107] كانت هذه البوتقات الكبيرة قادرة على إنتاج حوالي 20 كجم من النحاس. [108] توجد آثار لخبث وقطع من المعدن على الجزء الداخلي. يشير تركيبها غير المنتظم إلى أن هذه كانت عملية ذات درجة حرارة منخفضة وليست سائلة تمامًا. [109] كانت أغطية البوتقات تحتوي على ثقوب صغيرة تم سدها بسدادات طينية بالقرب من نهاية العملية على الأرجح لزيادة امتصاص الزنك في المراحل النهائية. [110] ثم تم استخدام بوتقات مثلثة الشكل لصهر النحاس من أجل الصب . [111]

وصف كتاب تقنيون من القرن السادس عشر مثل بيرينغوتشيو وإيركر وأجريكولا مجموعة متنوعة من تقنيات صناعة النحاس الأسمنتي واقتربوا من فهم الطبيعة الحقيقية للعملية مشيرين إلى أن النحاس أصبح أثقل عندما تحول إلى نحاس أصفر وأنه أصبح أكثر ذهبية مع إضافة المزيد من الكالامين. [ 112 ] أصبح معدن الزنك أيضًا أكثر شيوعًا. بحلول عام 1513، وصلت سبائك الزنك المعدنية من الهند والصين إلى لندن وتم استغلال حبيبات الزنك المكثفة في مداخن الأفران في راملسبيرج في ألمانيا لصنع النحاس الأسمنتي من حوالي عام 1550. [113]

في النهاية، تم اكتشاف أنه يمكن خلط الزنك المعدني بالنحاس لصنع النحاس الأصفر، وهي العملية المعروفة باسم التهجين، [114] وبحلول عام 1657، أدرك الكيميائي الألماني يوهان جلاوبر أن الكالامين "ليس سوى زنك غير قابل للذوبان" وأن الزنك "معدن نصف ناضج". [115] ومع ذلك، ربما تم تصنيع بعض النحاس الأصفر السابق عالي الزنك ومنخفض الحديد مثل لوحة وايتمان التذكارية النحاسية لعام 1530 من إنجلترا عن طريق خلط النحاس بالزنك ، وتحتوي على آثار من الكادميوم مماثلة لتلك الموجودة في بعض سبائك الزنك من الصين. [114]

ومع ذلك، لم يتم التخلي عن عملية التثبيت، وحتى أوائل القرن التاسع عشر، كانت هناك أوصاف لعملية التثبيت في الحالة الصلبة في فرن مقبب عند حوالي 900-950 درجة مئوية واستمرت حتى 10 ساعات. [116] استمرت صناعة النحاس الأوروبية في الازدهار في فترة ما بعد العصور الوسطى مدعومة بالابتكارات مثل إدخال مطارق تعمل بالطاقة المائية في القرن السادس عشر لإنتاج الأواني مثل الأواني الفخارية. [117] بحلول عام 1559، كانت مدينة آخن الألمانية وحدها قادرة على إنتاج 300000 سنت من النحاس سنويًا. [117] بعد عدة بدايات خاطئة خلال القرنين السادس عشر والسابع عشر، تأسست صناعة النحاس أيضًا في إنجلترا مستفيدة من الإمدادات الوفيرة من النحاس الرخيص المصهور في فرن عاكس يعمل بالفحم الجديد . [118] في عام 1723، حصل صانع النحاس في بريستول نحميا شامبيون على براءة اختراع لاستخدام النحاس الحبيبي ، المنتج عن طريق صب المعدن المنصهر في الماء البارد. [119] أدى هذا إلى زيادة مساحة سطح النحاس مما ساعده على التفاعل وتم الإبلاغ عن محتوى الزنك بنسبة تصل إلى 33٪ بالوزن باستخدام هذه التقنية الجديدة. [120]

في عام 1738، حصل ويليام شامبيون، ابن نحميا، على براءة اختراع لتقنية لتقطير الزنك المعدني على نطاق صناعي لأول مرة، والمعروفة باسم التقطير حسب النقاء أو "العملية الإنجليزية". [121] [122] استُخدم هذا الزنك المحلي في عملية التقطير وسمح بقدر أكبر من التحكم في محتوى الزنك في النحاس وإنتاج سبائك النحاس عالية الزنك والتي كان من الصعب أو المستحيل إنتاجها باستخدام الأسمنت، لاستخدامها في الأشياء باهظة الثمن مثل الأدوات العلمية والساعات والأزرار النحاسية والمجوهرات . [123] ومع ذلك ، استمر شامبيون في استخدام طريقة الأسمنت الكالاميني الأرخص لإنتاج نحاس أقل زنكًا [123] وتم التعرف على البقايا الأثرية لأفران الأسمنت على شكل خلية نحل في أعماله في وارملي . [124] بحلول منتصف القرن الثامن عشر وأواخره، أدت التطورات في تقطير الزنك الأرخص مثل أفران جون جاك دوني الأفقية في بلجيكا وخفض التعريفات الجمركية على الزنك [125] بالإضافة إلى الطلب على سبائك الزنك العالية المقاومة للتآكل إلى زيادة شعبية التقطير بالصهر ونتيجة لذلك تم التخلي عن عملية الترابط إلى حد كبير بحلول منتصف القرن التاسع عشر. [126]

انظر أيضا

الاستشهادات

  1. ^ مصمم هندسي 30(3): 6–9، مايو-يوليو 2004
  2. ^ دليل الآلات ، نيويورك، مطبعة الصناعة ، الطبعة 24، ص 501
  3. ^ المحامل والمعادن المستخدمة في صناعة المحامل. المطبعة الصناعية. 1921. ص 29.
  4. ^ "سبائك النحاس (ملاحظة النطاق)". المتحف البريطاني. يجب البحث عن مصطلح سبائك النحاس للحصول على نتائج كاملة عن الأشياء المصنوعة من البرونز أو النحاس الأصفر. وذلك لأن البرونز والنحاس الأصفر كانا يُستخدمان في بعض الأحيان بالتبادل في الوثائق القديمة، وسبائك النحاس هي المصطلح العام لكليهما. بالإضافة إلى ذلك، قد يشير الجمهور إلى مجموعات معينة باسمها الشائع، مثل " برونزيات بنين " التي يتكون معظمها في الواقع من النحاس الأصفر.
  5. ^ "أدوات يدوية – أدوات لا تسبب شرارات". المركز الكندي للصحة والسلامة المهنية . 1 ديسمبر 2017. تم الاسترجاع في 30 أبريل 2022 .
  6. ^ ووكر، روجر. "كتلة، وزن، كثافة أو ثقل نوعي لمعادن مختلفة". كثافة المواد . المملكة المتحدة: SImetric.co.uk . تم الاسترجاع في 9 يناير 2009. النحاس - الصب، 8400-8700... النحاس - الملفوف والمُسحوب، 8430-8730
  7. ^ MF Ashby؛ Kara Johnson (2002). المواد والتصميم: فن وعلم اختيار المواد في تصميم المنتج . Butterworth-Heinemann. ص 223. ISBN 978-0-7506-5554-5تم الاسترجاع بتاريخ 12 مايو 2011 .
  8. ^ فريدريك جيمس كام (1949). كتاب نيونس المرجعي للمهندسين. جورج نيونس. ص 594.
  9. ^ رابطة تطوير النحاس. "Pub 117 The Brasses – Properties & Applications" (PDF) . مؤرشف من الأصل (PDF) في 30 أكتوبر 2012. تم الاسترجاع في 9 مايو 2012 .
  10. ^ "هل النحاس مغناطيسي؟ ما هو النحاس المغناطيسي؟". Scrap Metal Junkie . 1 يناير 2020 . تم الاسترجاع في 19 يناير 2020 .
  11. ^ المعادن في المباني التاريخية في أمريكا: الاستخدامات ومعالجات الحفظ. وزارة الداخلية الأمريكية، دائرة الحفاظ على التراث والترفيه، خدمات الحفظ الفني. 1980. ص 119.
  12. ^ وقت الركود، التركيب، درجة الحموضة، وتأثيرات الفوسفات على استخلاص المعادن من النحاس. واشنطن العاصمة: وكالة حماية البيئة الأمريكية. سبتمبر 1996. ص 7. EPA/600/R-96/103.
  13. ^ الأخبار والتنبيهات – وزارة العدل في كاليفورنيا – مكتب النائب العام. 12 أكتوبر 1999. محفوظ في 26 أكتوبر 2008 على موقع واي باك مشين ،
  14. ^ الأخبار والتنبيهات – وزارة العدل في كاليفورنيا – مكتب النائب العام. 27 أبريل 2001. محفوظ في 2008-10-26 على موقع واي باك مشين
  15. ^ محكمة سان فرانسيسكو العليا، الشعب ضد شركة إيلكو يونيكان وآخرون (رقم 307102) ومؤسسة ماتيل للعدالة البيئية ضد شركة إيلكو يونيكان وآخرون (رقم 305765)
  16. ^ ab AB 1953 Assembly Bill – Bill Analysis Archived 25 September 2009 at the Wayback Machine . Info.sen.ca.gov. Retrieved on 9 December 2011.
  17. ^ متطلبات منتجات السباكة منخفضة الرصاص في كاليفورنيا أرشيف 2 أكتوبر 2009 على موقع واي باك مشين ، ورقة حقائق، إدارة مراقبة المواد السامة، ولاية كاليفورنيا، فبراير 2009
  18. ^ "نحاس مقاوم للتآكل (DZR أو CR) للبيئات القاسية". RuB Inc. 24 مايو 2016. تم الاسترجاع في 26 مايو 2020 .
  19. ^ "Brass". Ocean Footprint . تم الاسترجاع في 26 مايو 2020 .
  20. ^ "المواصفات" (PDF) . شركة السبائك المعدنية . مؤرشف من الأصل (PDF) في 9 أكتوبر 2022 . تم الاسترجاع 6 يناير 2021 .
  21. ^ "Red Brass/Gunmetals". Copper.org . تم الاسترجاع في 26 مايو 2020 .
  22. ^ "Gunmetal | metallurgy". موسوعة بريتانيكا . تم الاسترجاع في 26 مايو 2020 .
  23. ^ "ما هو النحاس البحري؟". التصنيع البرونزي الوطني . 17 مايو 2013. تم الاسترجاع في 26 مايو 2020 .
  24. ^ بيل، تيرينس. "إليكم السبب الذي يجعل السبائك قادرة على تغيير خصائص النحاس". ThoughtCo . تم ​​الاسترجاع في 28 يناير 2021 .
  25. ^ "مجلة النحاس في الفنون – أغسطس 2007: فن الآلات النحاسية". Copper.org . تم الاسترجاع في 26 مايو 2020 .
  26. ^ ab "EPA registers copper-containing Alloy Products" Archived 29 April 2015 at the Wayback Machine , May 2008
  27. ^ abc Michel, James H.; Moran, Wilton; Michels, Harold; Estelle, Adam A. (20 June 2011). "النحاس المضاد للميكروبات يحل محل الفولاذ المقاوم للصدأ والجراثيم في التطبيقات الطبية: السبائك لها خصائص طبيعية لقتل الجراثيم". مجلة الأنابيب والأنابيب .
  28. ^ ab Noyce, JO; Michels, H.; Keevil, CW (2006). "Potential use of copper surfaces to reduce survival of epidemic methicillin-resistant Staphylococcus aureus in the healthcare environmental" (PDF) . مجلة عدوى المستشفيات . 63 (3): 289–297. doi :10.1016/j.jhin.2005.12.008. PMID  16650507. مؤرشف من الأصل (PDF) في 17 يناير 2012.
  29. ^ شميت، إم جي (2011). "الأسطح النحاسية في وحدة العناية المركزة تقلل من المخاطر النسبية للإصابة بالعدوى أثناء الإقامة في المستشفى". وقائع BMC . 5 (ملحق 6): O53. doi : 10.1186/1753-6561-5-S6-O53 . PMC 3239467 .
  30. ^ "التجارب السريرية لـ TouchSurfaces: الصفحة الرئيسية". coppertouchsurfaces.org .
  31. ^ "355 سبائك النحاس المعتمدة الآن من قبل وكالة حماية البيئة كمضاد للميكروبات". مجلة الأجهزة . 28 يونيو 2011. مؤرشف من الأصل في 18 يوليو 2011. تم الاسترجاع في 23 أغسطس 2011 .
  32. ^ Kuhn, Phyllis J. (1983). "مقابض الأبواب: مصدر للعدوى المكتسبة من المستشفيات؟" محفوظ في 16 فبراير 2012 على موقع Wayback Machine الطب التشخيصي
  33. ^ Espίrito Santo, Christopher; Taudte, Nadine; Nies, Dietrich H.; and Grass, Gregor (2007). "مساهمة مقاومة أيونات النحاس في بقاء الإشريكية القولونية على الأسطح النحاسية المعدنية". علم الأحياء الدقيقة التطبيقي والبيئي . 74 (4): 977-86. doi :10.1128/AEM.01938-07. PMC 2258564. PMID  18156321 .
  34. ^ سانتو، سي إي؛ لام، إي دبليو؛ إيلوسكي، سي جي؛ كوارانتا، دي؛ دومايل، دي دبليو؛ تشانج، سي جيه؛ جراس، جي. (2010). "القتل البكتيري بواسطة الأسطح النحاسية المعدنية الجافة". علم الأحياء الدقيقة التطبيقي والبيئي . 77 (3): 794-802. doi :10.1128/AEM.01599-10. PMC 3028699. PMID  21148701 .
  35. ^ سكوت، ديفيد أ. (2002). النحاس والبرونز في الفن: التآكل، الملونات، الحفظ. منشورات جيتي. رقم ISBN 9780892366385.
  36. ^ برادلي، أيه جيه؛ ثيوليس، جيه. (1 أكتوبر 1926). "بنية النحاس الأصفر جاما". وقائع الجمعية الملكية . 112 (762): 678-692. رمز المرجع : 1926RSPSA.112..678B. doi : 10.1098/rspa.1926.0134.
  37. ^ سيمونز، إي إن (1970). قاموس السبائك ، جامعة كورنيل
  38. ^ جوزيف ر. ديفيس (1 يناير 2001). النحاس وسبائك النحاس. ASM International. ص 7. ISBN 978-0-87170-726-0.
  39. ^ "زرنيخ من الألومنيوم والنحاس، UNS C68700". MatWeb . تم الاسترجاع في 18 أكتوبر 2023 .
  40. ^ ab "70/30 Arsinical Brass Alloy 259, UNS-C26130". Austral Wright Metals . 2021. مؤرشف من الأصل في 8 يونيو 2023. تم الاسترجاع في 18 أكتوبر 2023 .
  41. ^ "مجموعة شركة Doehler-Jarvis، MSS-202".
  42. ^ سبائك الهندسة لولدمان، الطبعة التاسعة 1936، الجمعية الأمريكية للمعادن، ISBN 978-0-87170-691-1
  43. ^ abcd "دليل منتجات النحاس".
  44. ^ "الدولارات الرئاسية". جمعية تطوير النحاس . أبريل 2007.
  45. ^ "464 Naval Brass (Tobin Bronze)". Kormax Engineering Supplies. مؤرشف من الأصل في 17 أغسطس 2020. تم الاسترجاع في 4 ديسمبر 2017 .
  46. ^ "C48500 Naval Brass "High Leaded"". Aviva Metals. 2023. مؤرشف من الأصل في 28 نوفمبر 2022 . تم الاسترجاع 18 أكتوبر 2023 .
  47. ^ National Pollutant Inventory – Copper and compounds fact sheet Archived 2 March 2008 at the Wayback Machine . Npi.gov.au. Retrieved on 9 December 2011.
  48. ^ ab "C23000 Copper Alloys (Red Brass, C230) Material Property Data Sheet". مؤرشف من الأصل في 30 مارس 2010. تم الاسترجاع في 26 أغسطس 2010 .
  49. ^ Ammen, CW (2000). Metalcasting . McGraw–Hill Professional. ص. 133. ISBN 978-0-07-134246-9.
  50. ^ جيف بوب (23 فبراير 2009). "قد تستمر مشاكل السباكة في النمو". لاس فيجاس صن . تم الاسترجاع في 9 يوليو 2011. ... يحتوي النحاس الأحمر عادة على 5 إلى 10 في المائة من الزنك ...
  51. ^ مسح اليخوت والقوارب الصغيرة. أدلارد كولز. 2011. ص 125. ISBN 9781408114032. احذر من تركيبات الهيكل وأنابيب العادم أو أي مكون آخر في التجميع، المصنوعة من مادة TONVAL. فهي في الأساس مصنوعة من النحاس وغير مناسبة تمامًا للاستخدام تحت خط الماء بسبب ميلها إلى إزالة الزنك والتفكك
  52. ^ Print Layout 1 Archived 8 August 2007 at the Wayback Machine . (PDF) . تم الاسترجاع في 9 ديسمبر 2011.
  53. ^ Thornton, CP (2007) "Of copper and bronze in prehistoric southwest Asia" Archived 24 September 2015 at the Wayback Machine in La Niece, S. Hook, D. and Craddock, PT (eds.) Metals and mines: Studies in archaemetallurgy London: Archetype Publications. ISBN 1-904982-19-0
  54. ^ de Ruette, M. (1995) "From Contrefei and Speauter to Zinc: The development of the understanding of the nature of zinc and copper in Post Medieval Europe" in Hook, DR and Gaimster, DR M (eds). التجارة والاكتشاف: الدراسة العلمية للقطع الأثرية من أوروبا ما بعد العصور الوسطى وما بعدها . لندن: أوراق المتحف البريطاني العرضية 109
  55. ^ معجم كرودن الكامل ص 55
  56. ^ ab Craddock, PT و Eckstein, K (2003) "إنتاج النحاس في العصور القديمة عن طريق الاختزال المباشر" في Craddock, PT و Lang, J. (المحرران) التعدين وإنتاج المعادن عبر العصور . لندن: المتحف البريطاني، ص 226-227
  57. ^ ريرين ومارتينون توريس 2008، ص 170-175
  58. ^ تشين، هايليان (3 ديسمبر 2018). الزنك للعملات والنحاس: البيروقراطيون والتجار والحرفيون وعمال التعدين في الصين في عهد تشينغ، حوالي 1680-1830. بريل. رقم ISBN 978-90-04-38304-3.
  59. ^ همفريز، هنري نويل (1897). دليل جامع العملات: يتضمن وصفًا تاريخيًا ونقديًا لأصل وتقدم العملات، من أقدم العصور إلى سقوط الإمبراطورية الرومانية؛ مع بعض الوصف للعملات في أوروبا الحديثة، وخاصة في بريطانيا العظمى. بيل.
  60. ^ ثورنتون 2007، ص 189-201
  61. ^ تشو ويرونغ (2001). "ظهور وتطور تقنيات صهر النحاس في الصين". نشرة متحف المعادن التابع لمعهد المعادن الياباني . 34 : 87–98. مؤرشف من الأصل في 25 يناير 2012.
  62. ^ abc Craddock and Eckstein 2003 ص 217
  63. ^ ثورنتون، سي بي وإيلرز، سي بي (2003) "النحاس الأصفر المبكر في الشرق الأدنى القديم"، في نشرة IAMS 23 ص 27-36
  64. ^ بايلي 1990، ص 8
  65. ^ "orichalc – تعريف كلمة orichalc في اللغة الإنجليزية من قاموس أكسفورد". oxforddictionaries.com . مؤرشف من الأصل في 9 يناير 2015.
  66. ^ ريرين ومارتينون توريس 2008، ص. 169
  67. ^ Craddock, PT (1978). "تركيب سبائك النحاس المستخدمة في الحضارات اليونانية والإتروسكانية والرومانية: 3 أصول واستخدام النحاس في وقت مبكر". مجلة العلوم الأثرية . 5 : 1-16 (8). doi :10.1016/0305-4403(78)90015-8.
  68. ^ بلينيوس الأكبر ، التاريخ الطبيعي، المجلد الرابع والثلاثون، المجلد الثاني
  69. ^ "العثور على معدن أسطوري في حطام سفينة أتلانتس". DNews . 10 مايو 2017. مؤرشف من الأصل في 17 مايو 2016. استرجاع 9 يناير 2015 .
  70. ^ جيسيكا إي. ساراسيني (7 يناير 2015). "معادن غير عادية تم انتشالها من حطام سفينة يونانية قديمة – مجلة الآثار". archaeology.org .
  71. ^ Craddock, PT; Cowell, M.; Stead, I. (2004). "Britain's first copper". Antiquaries Journal . 84 : 339–46. doi :10.1017/S000358150004587X. S2CID  163717910.
  72. ^ مونتيرو-رويس، آي. وبيريا، آي. (2007). "النحاس الأصفر في علم المعادن المبكر في شبه الجزيرة الأيبيرية". في لا نيس، إس. وهوك، دي. وكرادوك، بي تي (المحررون). المعادن والمناجم: دراسات في علم المعادن الأثري . لندن: أركيتايب، ص 136-140
  73. ^ كرادوك وإكشتاين 2003، ص 216-217
  74. ^ كرادوك وإكشتاين 2003، ص 217
  75. ^ بايلي 1990، ص 9
  76. ^ Craddock and Eckstein 2003، ص 222-224. Bayley 1990، ص 10.
  77. ^ Craddock, PT, Burnett, A., and Preston, K. (1980). "Hellenistic copper-based coinage and the origins of bronze". في Oddy, WA (محرر). Scientific Studies in Numismatics . British Museum Occasional Papers 18 ص. 53–64
  78. ^ ab Caley, ER (1964). Orichalcum and Related Ancient Alloys . نيويورك؛ الجمعية الأمريكية لعلم العملات
  79. ^ بايلي 1990، ص 21
  80. ^ بونتنج، م. (2002). "قطع أثرية من سبائك النحاس العسكرية الرومانية من إسرائيل: أسئلة التنظيم والعرق" (PDF) . علم الآثار . 44 (4): 555-571. doi :10.1111/1475-4754.t01-1-00086.
  81. ^ Ponting, M. (2002). "Keeping up with the Roman Romanisation and Copper Alloys in First Revolt Palestine" (PDF) . IAMS . 22 : 3–6. مؤرشف من الأصل (PDF) في 9 أكتوبر 2022.
  82. ^ ab Rehren, T (1999). "Small Size, Large Scale Roman Brass Production in Germania Inferior" (PDF) . مجلة العلوم الأثرية . 26 (8): 1083–1087. رمز Bibcode :1999JArSc..26.1083R. doi :10.1006/jasc.1999.0402. مؤرشف من الأصل (PDF) في 10 ديسمبر 2004. تم الاسترجاع في 12 مايو 2011 .
  83. ^ باخمان، هـ. (1976). "بوتقات من مستوطنة رومانية في ألمانيا". مجلة جمعية علم المعادن التاريخية . 10 (1): 34-35.
  84. ^ اي بي سي ريرين ومارتينون توريس 2008، ص 170-71
  85. ^ بايلي 1990
  86. ^ ab Craddock and Eckstein 2003، ص 224
  87. ^ دونجوورث، د (1996). "إعادة النظر في "انحدار الزنك" لكالي". كرونيكل العملات . 156 : 228-234.
  88. ^ كرادوك 1978، ص 14
  89. ^ Craddock, PT, La Niece, SC, and Hook, D. (1990). "Brass in the Medieval Islam World". في Craddock, PT (محرر)، 2000 عام من الزنك والنحاس الأصفر . لندن: المتحف البريطاني، ص 73
  90. ^ Ponting, M. (1999). "الشرق يلتقي الغرب في بيتشان ما بعد الكلاسيكية"". مجلة العلوم الأثرية . 26 (10): 1311-1321. doi :10.1006/jasc.1998.0373.
  91. ^ بايلي 1990، ص 22
  92. ^ إريمين، كاثرين؛ جراهام-كامبل، جيمس؛ ويلثيو، بول (2002). بيرو، كيه تي؛ إريمين، كيه (المحررون). تحليل التحف المصنوعة من سبائك النحاس من مقابر الوثنيين النورسيين في اسكتلندا . وقائع الندوة الدولية الحادية والثلاثين حول القياسات الأثرية. سلسلة BAR الدولية. أكسفورد: أركيوبريس. ص 342-349.
  93. ^ Gilmore, GR and Metcalf, DM (1980). "سبائك العملات المعدنية في نورثمبرلاند في منتصف القرن التاسع". في Metcalf, D. and Oddy, W. Metallurgy in Numismatics 1 pp. 83–98
  94. ^ يوم 1990، ص 123-150
  95. ^ يوم 1990، ص 124-133
  96. ^ نويل ستراتفورد، ص 232، 245، في زارنيكي، جورج وآخرون؛ الفن الرومانسكي الإنجليزي، 1066-1200 ، 1984، مجلس الفنون في بريطانيا العظمى، رقم ISBN 0728703866
  97. ^ كرادوك وإكشتاين 2003، ص 224-225
  98. ^ كرادوك وآخرون. 1990، 78
  99. ^ كرادوك وآخرون 1990، ص 73-76
  100. ^ كرادوك وآخرون. 1990، ص 75
  101. ^ كرادوك وآخرون. 1990، ص 76
  102. ^ Rehren, T (1999) "الشيء نفسه... ولكن مختلف: تقابل صناعة النحاس في العصور الرومانية والعصور الوسطى في أوروبا" في Young, SMM (محرر) المعادن في العصور القديمة أكسفورد: Archaeopress ص 252-257
  103. ^ كرادوك وإكشتاين 2003، 226
  104. ^ ريرين ومارتينون توريس 2008، ص 176-178
  105. ^ ريرين ومارتينون توريس 2008، ص 173-175
  106. ^ "The Ife Head" محفوظ في 20 سبتمبر 2016 على موقع Wayback Machine في قاعدة بيانات مجموعة المتحف البريطاني. تم الوصول إليه في 26 مايو 2014
  107. ^ مارتينون توريس ورين 2002، ص 95 – 111
  108. ^ مارتينون توريس ورين 2002، ص 105–06
  109. ^ مارتينون توريس ورين 2002، ص. 103
  110. ^ مارتينون توريس ورين 2002، ص. 104
  111. ^ مارتينون توريس ورين 2002، ص. 100
  112. ^ مارتينون توريس ورين 2008، 181–82، دي رويت 1995
  113. ^ دي رويت 1995، 198
  114. ^ ab Craddock and Eckstein 2003، 228
  115. ^ دي رويت 1995، 198-9
  116. ^ كرادوك وإيكشتاين 2003، 226-227.
  117. ^ ab Day 1990، ص 131
  118. ^ يوم 1991، ص 135-144
  119. ^ يوم 1990، ص 138
  120. ^ كرادوك وإكشتاين 2003، ص 227
  121. ^ يوم 1991، ص 179-181
  122. ^ دونجوورث، د. ووايت، هـ. (2007). "الفحص العلمي لبقايا تقطير الزنك من وارملي، بريستول". علم المعادن التاريخي . 41 : 77-83.
  123. ^ ab Day 1991، ص 183
  124. ^ داي، ج. (1988). "صناعة النحاس في بريستول: الأفران والبقايا المرتبطة بها". مجلة علم المعادن التاريخي . 22 (1): 24.
  125. ^ يوم 1991، ص 186-189
  126. ^ يوم 1991، ص 192-193، كرادوك وإيكشتاين 2003، ص 228

المراجع العامة

  • بايلي، ج. (1990). "إنتاج النحاس في العصور القديمة مع إشارة خاصة إلى بريطانيا الرومانية". في كرادوك، بي تي (المحرر). 2000 عام من الزنك والنحاس . لندن: المتحف البريطاني.
  • كرادوك، بي تي وإكشتاين، كيه (2003). "إنتاج النحاس في العصور القديمة بالاختزال المباشر". في كرادوك، بي تي ولانج، جيه (المحرران). التعدين وإنتاج المعادن عبر العصور . لندن: المتحف البريطاني.
  • داي، ج. (1990). "النحاس والزنك في أوروبا من العصور الوسطى حتى القرن التاسع عشر". في كرادوك، بي تي (المحرر). 2000 عام من الزنك والنحاس . لندن: المتحف البريطاني.
  • داي، جيه. (1991). "إنتاج النحاس والزنك والبرونز". في داي، جيه. وتايلكوت، آر إف (المحرران). الثورة الصناعية في المعادن . لندن: معهد المعادن.
  • مارتينون توريس، م.؛ ريهرين، ت. (2002). "أجريكولا وزفيكاو: النظرية والتطبيق لإنتاج النحاس في عصر النهضة في جنوب شرق ألمانيا". علم المعادن التاريخي . 36 (2): 95-111.
  • ريهرين، ت. ومارتينون توريس، م. (2008) "تقليد الطبيعة: صناعة النحاس الأوروبية بين الحرفة والعلم". في مارتينون توريس، م. وريرين، ت. (المحرران). علم الآثار والتاريخ والعلوم: تكامل المناهج مع المواد القديمة . مطبعة الساحل الأيسر.
ابحث عن كلمة نحاس في ويكاموس، القاموس الحر.
تحتوي ويكيميديا ​​كومنز على الوسائط المتعلقة بـ Brass .
تم الاسترجاع من "https://en.wikipedia.org/w/index.php?title=نحاس&oldid=1253534482"
Original text
Rate this translation
Your feedback will be used to help improve Google Translate
