الدائرة المتكاملة

القالب ، في سياق الدوائر المتكاملة ، هو كتلة صغيرة من مادة شبه موصلة يتم تصنيع دائرة وظيفية معينة عليها . عادةً، يتم إنتاج الدوائر المتكاملة في دفعات كبيرة على رقاقة واحدة من السيليكون الإلكتروني (EGS) أو أشباه الموصلات الأخرى (مثل GaAs ) من خلال عمليات مثل الطباعة الضوئية . يتم قطع الرقاقة ( تقطيعها ) إلى العديد من القطع، تحتوي كل منها على نسخة واحدة من الدائرة. تسمى كل قطعة من هذه القطع قالبًا.

هناك ثلاثة أشكال جمع شائعة الاستخدام: النرد ، والقوالب، والقوالب . [ ^{1] [2]} لتبسيط التعامل والتكامل على لوحة الدوائر المطبوعة ، يتم تعبئة معظم القوالب في أشكال مختلفة .

تتكون أغلب القوالب من السيليكون وتستخدم في الدوائر المتكاملة. تبدأ العملية بإنتاج سبائك السيليكون أحادية البلورة. ثم يتم تقطيع هذه السبائك إلى أقراص يصل قطرها إلى 300 ملم. ^{[3] [4]}

يتم بعد ذلك تلميع هذه الرقائق لتصبح كالمرآة قبل خضوعها لعملية الطباعة الضوئية . وفي العديد من الخطوات، يتم تصنيع الترانزستورات وتوصيلها بطبقات ربط معدنية. ثم تخضع هذه الرقائق المحضرة لاختبارات الرقائق لاختبار وظائفها. ثم يتم تقطيع الرقائق وفرزها لتصفية القوالب المعيبة. ثم يتم تعبئة القوالب الوظيفية وتصبح الدائرة المتكاملة المكتملة جاهزة للشحن.

يمكن للقالب استضافة العديد من أنواع الدوائر. إحدى حالات الاستخدام الشائعة لقالب الدائرة المتكاملة هي في شكل وحدة المعالجة المركزية (CPU) . من خلال التقدم في التكنولوجيا الحديثة، انكمش حجم الترانزستور داخل القالب بشكل كبير، وفقًا لقانون مور . يمكن أن تتراوح الاستخدامات الأخرى للقالب من إضاءة LED إلى تشغيل أجهزة أشباه الموصلات .

تُسمى صور القوالب عادةً بـ "طلقات القالب" .

•

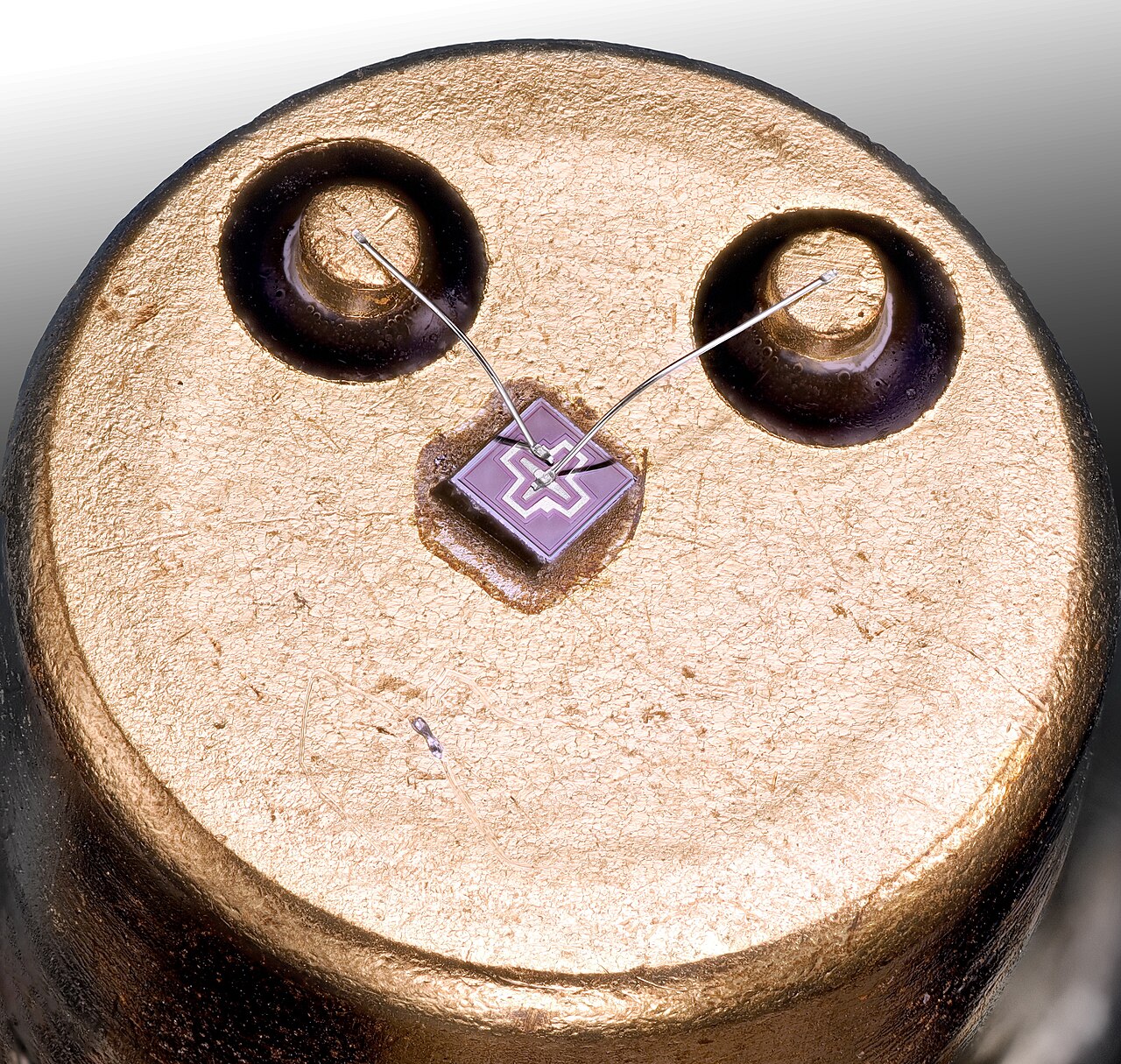

  قالب ترانزستور ثنائي القطب NPN أحادي
•
  قالب جهاز استقبال الأشعة تحت الحمراء
•
  صورة مقربة لصمام ثنائي باعث للضوء RGB ، يظهر فيها القوالب الثلاثة الفردية
•
  قالب دائرة متكاملة صغير الحجم، مع أسلاك ربط متصلة
•
  قالب الدائرة المتكاملة VLSI
•
  قالبان متصلان بحامل شريحة واحد
•
  مكبر تشغيلي أحادي الدائرة المتكاملة
•

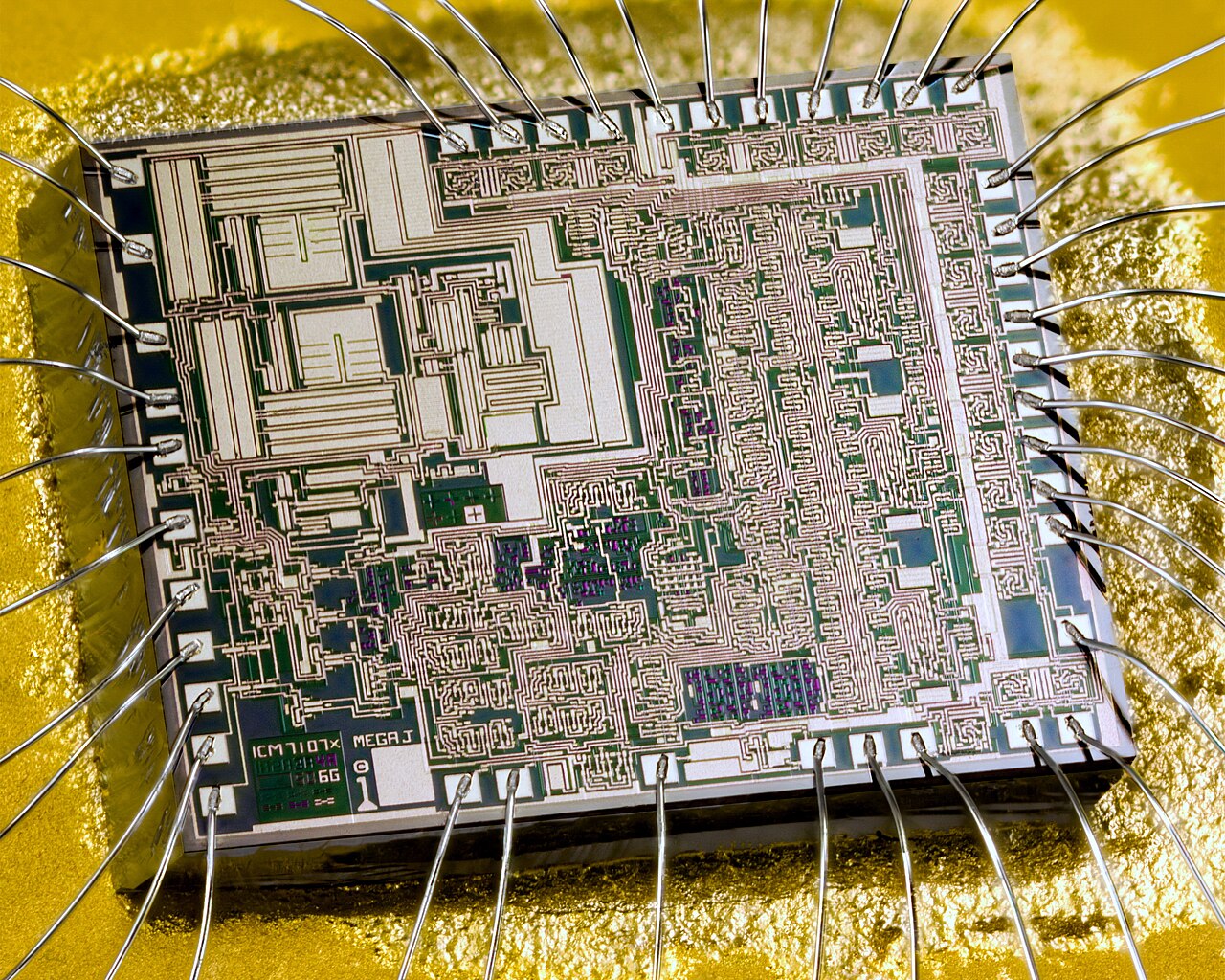

  محول تناظري/رقمي أحادي الشريحة مكون من 3 أرقام ونصف
•
  بوابة NAND رباعية SN7400 في حزمة مسطحة. 1965.
•

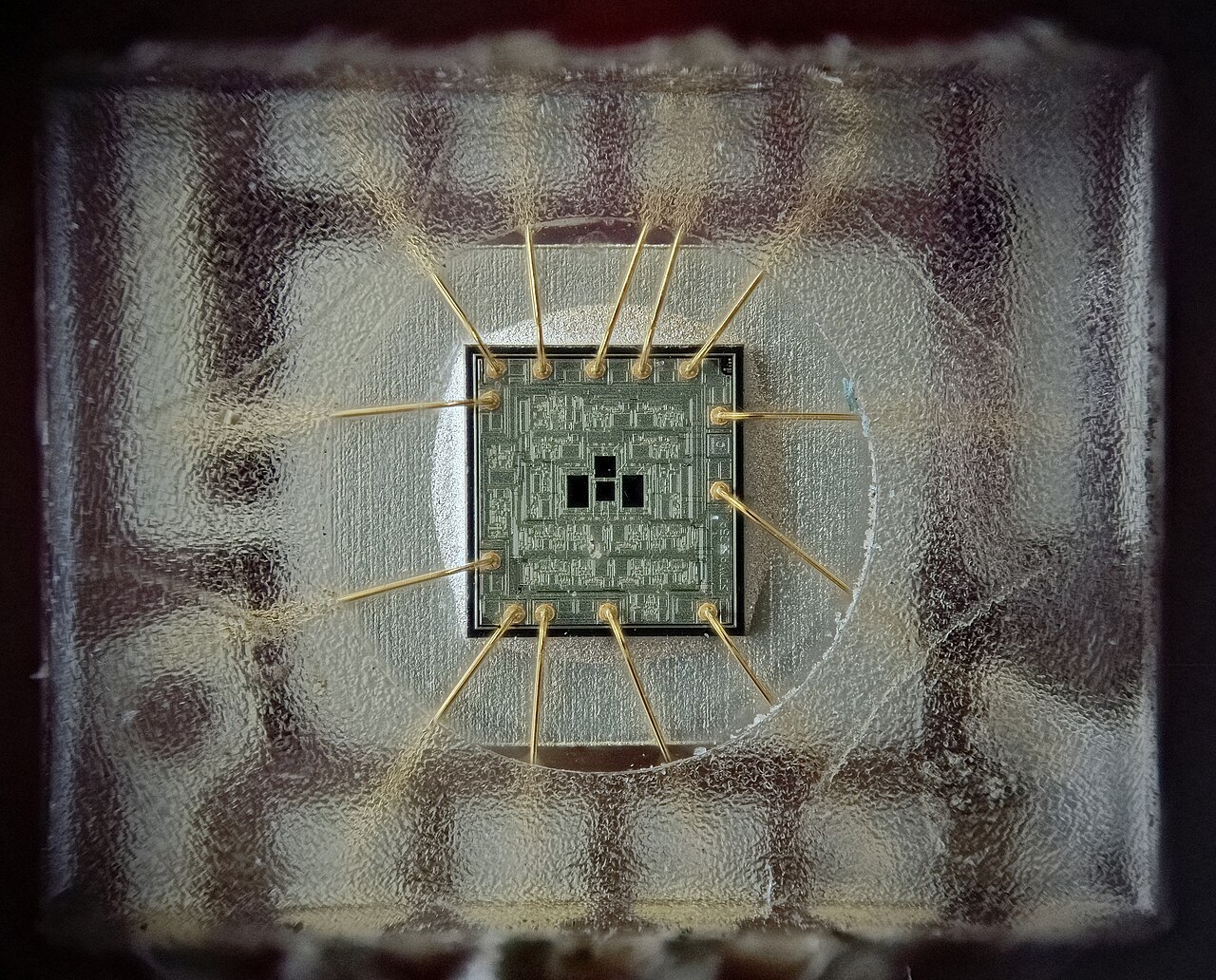

  رأس محرك الأقراص المضغوطة
•
  مستشعر CCD لكاميرا أمنية قديمة
•
  1 واط 9 فولت SMD LED.
•
  مصباح LED بقوة 6 فولت و3 وات. تم إتلاف روابط الأسلاك عند إزالة الفوسفور.
