سبيكة سيليكون

يُعدّ السيليكون أحادي البلورة ، والذي يُشار إليه غالبًا باسم السيليكون أحادي البلورة أو ببساطة أحادي-Si ، مادةً أساسيةً تُستخدم على نطاق واسع في الإلكترونيات الحديثة والخلايا الكهروضوئية. وباعتباره أساسًا للمكونات المنفصلة والدوائر المتكاملة القائمة على السيليكون ، فإنه يلعب دورًا حيويًا في جميع الأجهزة الإلكترونية الحديثة تقريبًا، بدءًا من أجهزة الكمبيوتر وصولًا إلى الهواتف الذكية. إضافةً إلى ذلك، يُستخدم أحادي-Si كمادة عالية الكفاءة في امتصاص الضوء لإنتاج الخلايا الشمسية ، مما يجعله عنصرًا لا غنى عنه في قطاع الطاقة المتجددة.

يتكون السيليكون أحادي البلورة من شبكة بلورية متصلة وغير منقطعة حتى حوافها، وخالية من أي حدود حبيبية (أي بلورة أحادية ). يمكن تحضير السيليكون أحادي البلورة كشبه موصل نقي للغاية، أو يمكن تطعيمه بإضافة عناصر أخرى مثل البورون أو الفوسفور لإنتاج سيليكون من النوع p أو n . [ 1 ] ونظرًا لخصائصه شبه الموصلة ، يُعد السيليكون أحادي البلورة من أهم المواد التكنولوجية في العقود القليلة الماضية، أي "عصر السيليكون". [ 2 ] وقد كان توفره بتكلفة معقولة أمرًا بالغ الأهمية لتطوير الأجهزة الإلكترونية التي تقوم عليها ثورة الإلكترونيات وتكنولوجيا المعلومات الحالية .

يختلف السيليكون أحادي البلورة عن الأشكال المتآصلة الأخرى ، مثل السيليكون غير المتبلور غير المتبلور - المستخدم في الخلايا الشمسية ذات الأغشية الرقيقة - والسيليكون متعدد البلورات ، الذي يتكون من بلورات صغيرة تُعرف باسم البلورات الصغيرة .

إنتاج

يُصنع السيليكون أحادي البلورة عادةً بإحدى الطرق العديدة التي تتضمن صهر سيليكون عالي النقاوة من فئة أشباه الموصلات (بنسبة شوائب لا تتجاوز بضعة أجزاء في المليون) واستخدام بذرة لبدء تكوين بلورة أحادية متصلة. تُجرى هذه العملية عادةً في جو خامل، مثل غاز الأرجون، وفي بوتقة خاملة، مثل الكوارتز ، لتجنب الشوائب التي قد تؤثر على تجانس البلورة.

تُعدّ طريقة تشوخرالسكي أكثر تقنيات الإنتاج شيوعًا ، حيث تُغمس بلورة بذرة مثبتة على قضيب وموجهة بدقة في السيليكون المنصهر. ثم يُسحب القضيب ببطء إلى الأعلى مع تدويره في الوقت نفسه، مما يسمح للمادة المسحوبة بالتصلب لتكوين سبيكة أسطوانية أحادية البلورة يصل طولها إلى مترين ووزنها إلى عدة مئات من الكيلوغرامات. ويمكن أيضًا استخدام المجالات المغناطيسية للتحكم في التدفق المضطرب وكبحه، مما يُحسّن من تجانس التبلور. [ 3 ] ومن الطرق الأخرى صهر المنطقة ، حيث يُمرر قضيب من السيليكون متعدد البلورات عبر ملف تسخين بترددات الراديو، مما يُنشئ منطقة منصهرة موضعية، تنمو منها سبيكة بلورية بذرة، وتقنيات بريدجمان ، التي تُحرّك البوتقة عبر تدرج حراري لتبريدها من نهاية الحاوية التي تحتوي على البذرة. [ 4 ] ثم تُقطع السبائك المتصلبة إلى رقائق رقيقة خلال عملية تُسمى الترقق . بعد معالجة الرقائق بعد تشكيلها، تصبح الرقائق جاهزة للاستخدام في التصنيع.

بالمقارنة مع صبّ سبائك متعددة البلورات، فإن إنتاج السيليكون أحادي البلورة بطيء ومكلف للغاية. ومع ذلك، يستمر الطلب على السيليكون أحادي البلورة في الارتفاع نظرًا لخصائصه الإلكترونية المتميزة، حيث يسمح غياب حدود الحبيبات بتدفق أفضل لحاملات الشحنة ويمنع إعادة تركيب الإلكترونات [ 5 ] ، مما يُحسّن أداء الدوائر المتكاملة والخلايا الكهروضوئية.

في مجال الإلكترونيات

يُستخدم السيليكون أحادي البلورة بشكل أساسي في إنتاج المكونات المنفصلة والدوائر المتكاملة . تُقطع السبائك المصنعة بطريقة تشوخرالسكي إلى رقائق  بسمك 0.75 مم تقريبًا، ثم تُصقل للحصول على ركيزة منتظمة ومسطحة، تُبنى عليها الأجهزة الإلكترونية الدقيقة من خلال عمليات تصنيع دقيقة متنوعة ، مثل التطعيم أو زرع الأيونات ، والحفر ، وترسيب مواد مختلفة، والنقش الضوئي .

يُعدّ وجود بلورة متصلة واحدة أمرًا بالغ الأهمية في الإلكترونيات، إذ يمكن أن تؤثر حدود الحبيبات والشوائب والعيوب البلورية بشكل كبير على الخصائص الإلكترونية المحلية للمادة، مما يؤثر بدوره على وظائف وأداء وموثوقية أجهزة أشباه الموصلات من خلال إعاقة عملها السليم. على سبيل المثال، بدون نقاء بلوري مثالي، يكاد يكون من المستحيل بناء أجهزة التكامل واسع النطاق جدًا (VLSI)، حيث تُدمج مليارات [ 6 ] من الدوائر القائمة على الترانزستورات، والتي يجب أن تعمل جميعها بكفاءة عالية، في شريحة واحدة لتشكيل معالج دقيق. ولذلك، استثمرت صناعة الإلكترونيات بكثافة في مرافق إنتاج بلورات السيليكون الأحادية الكبيرة.

في الخلايا الشمسية

الحصة السوقية العالمية من حيث الإنتاج السنوي لتكنولوجيا الخلايا الكهروضوئية منذ عام 1980

يُستخدم السيليكون أحادي البلورة أيضًا في الأجهزة الكهروضوئية عالية الأداء . ونظرًا لقلة متطلبات العيوب الهيكلية مقارنةً بتطبيقات الإلكترونيات الدقيقة، يُستخدم غالبًا سيليكون ذو جودة أقل مُخصص للخلايا الشمسية (Sog-Si). مع ذلك، استفادت صناعة الخلايا الكهروضوئية المصنوعة من السيليكون أحادي البلورة بشكل كبير من تطوير طرق إنتاج أسرع للسيليكون أحادي البلورة في صناعة الإلكترونيات.

الحصة السوقية

في الماضي، كانت حصة الألواح الشمسية أحادية البلورة في سوق تصنيع الطاقة الشمسية الكهروضوئية عالميًا أقل بكثير مقارنةً بتقنيات البولي سيليكون، وذلك لانخفاض تكلفة الأخيرة وسهولة تصنيعها. مع ذلك، تشهد حصة الألواح أحادية البلورة في السوق نموًا سريعًا منذ عام 2018 على الأقل. [ 7 ] في السنوات الأخيرة، تقلص الفارق السعري بين التقنيتين، سواءً من حيث التكلفة المطلقة (تكلفة اللوح لكل واط) أو من حيث تكلفة إنتاج الطاقة (LCoE ). [ 8 ] وقد ساهم ذلك في هيمنة الألواح أحادية البلورة، حيث أظهرت بعض الدراسات فترات استرداد أسرع لها رغم ارتفاع تكلفتها الأولية. [ 7 ] [ 9 ] ويصدق هذا بشكل خاص عند مراعاة المساحة، إذ يمكن للألواح ذات الكفاءة العالية أن تشغل مساحة أقل من الأرض أو السطح، أو أن تنتج طاقة أكبر في نفس المساحة.

كفاءة

مع كفاءة مختبرية مسجلة للخلايا أحادية الوصلة تبلغ 26.7%، يتمتع السيليكون أحادي البلورة بأعلى كفاءة تحويل مؤكدة بين جميع تقنيات الخلايا الكهروضوئية التجارية، متفوقًا على السيليكون متعدد التبلور (22.3%) وتقنيات الأغشية الرقيقة الراسخة ، مثل خلايا CIGS (21.7%) وخلايا CdTe (21.0%) وخلايا a-Si (10.2%). وقد تجاوزت كفاءة وحدات الطاقة الشمسية المصنوعة من السيليكون أحادي البلورة - والتي تكون دائمًا أقل من كفاءة الخلايا المقابلة لها - حاجز 20% في عام 2012، ووصلت إلى 24.4% في عام 2016. [ 10 ] ويُعزى هذا الارتفاع الكبير في الكفاءة إلى حد كبير إلى انعدام مواقع إعادة التركيب في البلورة الأحادية، وامتصاصها الأفضل للفوتونات بفضل لونها الأسود، مقارنةً باللون الأزرق المميز للسيليكون متعدد التبلور. ونظرًا لارتفاع سعرها مقارنةً بنظيراتها متعددة التبلور، تُعد خلايا السيليكون أحادي البلورة مفيدة للتطبيقات التي تُعتبر فيها قيود الوزن أو المساحة المتاحة من الاعتبارات الرئيسية.

تصنيع

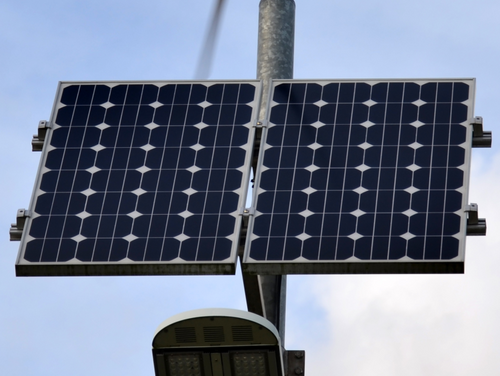

إلى جانب انخفاض معدل الإنتاج، ثمة مخاوف بشأن هدر المواد في عملية التصنيع. يتطلب تصنيع الألواح الشمسية الموفرة للمساحة تقطيع الرقائق الدائرية (الناتجة عن سبائك أسطوانية مُشكّلة بعملية تشوخرالسكي) إلى خلايا ثمانية الأضلاع يمكن رصّها بإحكام. لا تُستخدم المواد المتبقية في تصنيع الخلايا الكهروضوئية، بل تُهدر أو يُعاد تدويرها بإعادتها إلى إنتاج السبائك لصهرها. علاوة على ذلك، ورغم قدرة خلايا السيليكون أحادي البلورة على امتصاص معظم الفوتونات ضمن مسافة 20  ميكرومتر من السطح الساقط، فإن قيود عملية نشر السبائك تعني أن سُمك الرقائق التجارية يبلغ عادةً حوالي 200  ميكرومتر. مع ذلك، من المتوقع أن تُسهم التطورات التكنولوجية في خفض سُمك الرقائق إلى 140  ميكرومتر بحلول عام 2026. [ 11 ]

يجري البحث في طرق تصنيع أخرى، مثل النمو المباشر للرقائق فوق بعضها البعض ، والذي يتضمن نمو طبقات غازية على ركائز سيليكون قابلة لإعادة الاستخدام. قد تسمح العمليات الأحدث بنمو بلورات مربعة يمكن معالجتها بعد ذلك إلى رقائق أرق دون المساس بالجودة أو الكفاءة، مما يلغي النفايات الناتجة عن طرق نشر وقطع السبائك التقليدية. [ 12 ]

مقارنة مع أشكال أخرى من السيليكون

يختلف السيليكون أحادي البلورة اختلافًا كبيرًا عن الأشكال الأخرى للسيليكون المستخدمة في تكنولوجيا الطاقة الشمسية، وخاصة السيليكون متعدد البلورات والسيليكون غير المتبلور:

  • السيليكون متعدد البلورات : يتكون من العديد من البلورات الصغيرة (البلورات الدقيقة)، وهو أقل تكلفة في الإنتاج ولكنه أقل كفاءة من السيليكون أحادي البلورة في كل من الإلكترونيات والخلايا الشمسية. وتعيق حدود الحبيبات توصيله الكهربائي ، مما يقلل من الأداء العام.
  • السيليكون غير المتبلور : مادة غير بلورية تُستخدم بشكل أساسي في الخلايا الشمسية الرقيقة ، وهو خفيف الوزن ومرن، لكن كفاءته أقل بكثير مقارنةً بالسيليكون أحادي التبلور. يُستخدم غالبًا في تطبيقات متخصصة حيث يكون توفير المساحة أو المرونة أهم من الكفاءة.
