مثقاب عمودي

آلة الحفر العمودية هي آلة حفر مناسبة لحفر ثقوب مستقيمة أو توسيعها أو توسيعها بسرعة وسهولة ، بحيث تكون عمودية على سطح الطاولة. بالمقارنة، يُعدّ الحفر العمودي باستخدام مثقاب يدوي أكثر صعوبة وأقل دقة.

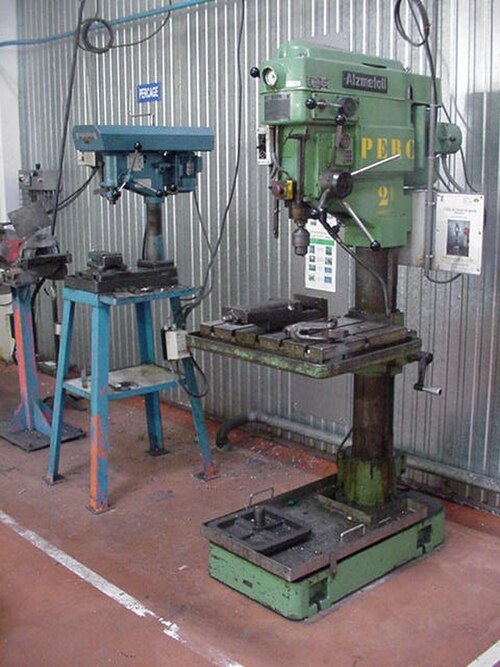

يوجد نوعان شائعان من آلات الحفر: آلة الحفر المكتبية التي تُثبّت على طاولة العمل، وآلة الحفر الأرضية الأكبر حجماً التي تُثبّت على الأرض، ويُفضّل تثبيتهما بإحكام لمنعهما من الانقلاب. وهناك نوع خاص هو آلة الحفر المغناطيسية ، وهي آلة حفر متنقلة تُثبّت مغناطيسياً أثناء الاستخدام، وتُستخدم إلى حد ما في أعمال الصيانة الميدانية والإنتاج الصناعي.

يمكن تقسيم مكابس الحفر إلى ثلاثة أنواع رئيسية حسب تصميمها:

• المثقاب المزدوج هو نوع جديد من المثاقب حيث يكون المغزل على المحورين X و Y. يمكن لسطح العمل أن يدور دورة كاملة 360 درجة.

• تُعدّ آلة الحفر العمودية نوعًا شائعًا، وتتميز بإمكانية تحريك محور الدوران لأعلى ولأسفل محوريًا ("على طول عمود ")، كما تحتوي على طاولة قابلة لتعديل الارتفاع، عادةً بواسطة آلية تروس مسننة . غالبًا ما تُستخدم هذه الآلات مع ملزمة لتثبيت قطعة العمل ، وتُثبّت الملزمة بدورها على الطاولة. يجب تحريك الملزمة لحفر عدة ثقوب.
• تُعدّ آلة الحفر الشعاعية نوعًا خاصًا حيث يكون المغزل متصلًا بمنزلق، مما يسمح بتحريك المثقاب شعاعيًا بين كل عملية حفر. وهذا يُتيح حفر عدة ثقوب دون تحريك قطعة العمل. كما تتميز بعض آلات الحفر الشعاعية بإمكانية تدوير المغزل حول المحور الشعاعي للحفر بزاوية. ^{[ 1 ]}

تتوفر مثاقب الطاولة بأحجام متنوعة، بدءًا من الأحجام الصغيرة المناسبة لورش الهواة وصولًا إلى الأحجام الكبيرة للاستخدام الصناعي. ويمكن تشغيلها يدويًا باستخدام مقبض لرفع أو خفض المثقاب، أو يمكن التحكم بها رقميًا بواسطة الحاسوب (CNC).

غالبًا ما تحتوي هذه الأدوات على محدد عمق قابل للتعديل ^{[ 2 ]} وإمكانية تثبيت المقبض عند ارتفاع معين. كما تتميز معظمها بسرعات قابلة للتعديل، ويجب استخدام سرعات مختلفة للمواد المختلفة وأنواع المثاقب المختلفة، على سبيل المثال من 100 إلى 3600 دورة في الدقيقة . تتطلب أقطار المثاقب الصغيرة سرعات أعلى، وكذلك المواد اللينة. ^{[ 3 ]}

تُعدّ المثاقب المكتبية والأرضية آلات قوية وخطيرة، وقد تكون حوادث العمل شائعة نسبيًا. ^{[ 4 ]} قد يؤدي انحشار اليد داخل الآلة إلى فقدان الأصابع أو الذراعين. لذلك، يُنصح بعدم ارتداء القفازات، ^{[ 5 ]} أو الملابس ذات الأكمام الطويلة ^{، [ 6 ]} أو ترك الشعر الطويل منسدلًا أثناء العمل. ^{[ 5 ] [ 6 ]}

كما أنها عادة ما تكون آلات ثقيلة من الأعلى، ومن الأفضل تثبيتها بإحكام على الأرض أو على طاولة لمنعها من الانقلاب.

يجب تثبيت قطع العمل بإحكام دائمًا (خاصةً قطع العمل المعدنية)، وإلا فقد تعلق في مثقاب الحفر وتتحول إلى مقذوفات قد تُسبب إصابات. على سبيل المثال، يمكن استخدام مشبك أو ملزمة لتثبيت قطعة العمل، ويمكن تثبيت المشبك أو الملزمة نفسها في أخاديد طاولة الحفر.

قبل الاستخدام، يجب على المشغل التأكد من امتلاكه معدات الوقاية الشخصية المناسبة ( نظارات السلامة وواقيات الأذن )، واختبار عمل زر التوقف الطارئ ودرع السلامة (حاجز يحمي المشغل من الحطام المتطاير)، والتحقق من تثبيت الأداة وقطعة العمل بإحكام، وضبط السرعة وفقًا لنوع المثقاب والمادة المراد حفرها. ^{[ 7 ]}

تحتوي مثاقب الطاولة على ظرف تثبيت مثل المثاقب الأخرى، وهي غير مناسبة لأعمال التفريز. فالمغزل غير مصمم لتحمل القوى الجانبية، وبالتالي قد تؤدي عمليات التفريز إلى ارتخاء ظرف التثبيت، مما يشكل خطراً على المستخدم أو يتسبب في تآكل مبكر وغير طبيعي للمحامل .

مع ذلك، ليس من النادر أن يقوم الهواة بتحويل مثاقب الضغط إلى آلات طحن مؤقتة للاستخدام كهواية. ^{[ 8 ]} يتطلب هذا تعديلات واسعة النطاق ، وينتج عنه آلة طحن متوسطة الجودة قد تكون مناسبة لمشاريع الهوايات في المواد اللينة مثل الألومنيوم والنحاس والخشب ، ولكنها عمومًا غير مناسبة للعمل في الفولاذ . ^{[ 8 ]}

لذا، يُفضّل استخدام قاطع تفريز مناسب لأعمال الطحن، مثل جهاز التوجيه لأعمال النجارة أو آلة الطحن للمعادن. أما آلة الطحن، فيمكن استخدامها للحفر والطحن معًا، ولكنها أغلى ثمنًا بكثير.
