رموز مخططات الدوائر الشائعة ( رموز ANSI الأمريكية)

الرمز الإلكتروني هو رسم توضيحي يُستخدم لتمثيل مختلف الأجهزة أو الوظائف الكهربائية والإلكترونية ، مثل الأسلاك والبطاريات والمقاومات والترانزستورات ، في مخطط تخطيطي لدائرة كهربائية أو إلكترونية . تُعتبر هذه الرموز موحدة دوليًا إلى حد كبير اليوم، ولكنها قد تختلف من بلد إلى آخر، أو من تخصص هندسي إلى آخر ، بناءً على الأعراف التقليدية.

معايير الرموز

تخضع الرموز الرسومية المستخدمة للمكونات الكهربائية في مخططات الدوائر للمعايير الوطنية والدولية، وعلى وجه الخصوص:

  • IEC 60617:2025 (المعروف أيضًا باسم BS 3939) - المعيار الدولي الحالي للرموز الإلكترونية.
  • IEEE 315-1975 [ 1 ] (المعروف أيضًا باسم ANSI Y32.2-1975 أو CSA Z99-1975) - تم إعادة تأكيده في عام 1993، وتم تعطيله دون استبدال اعتبارًا من 7 نوفمبر 2019.
  • IEEE 91/91a - رموز رسومية للوظائف المنطقية (المستخدمة في الإلكترونيات الرقمية). تمت الإشارة إليها في IEEE 315 / ANSI Y32.2.
  • المعيار الأسترالي AS 1102 (المستند إلى نسخة معدلة قليلاً من IEC 60617) - تم سحبه دون استبدال مع توصية باستخدام IEC 60617.
  • DIN 40700 و 40900 (ألمانيا) - تم تعطيلها.
  • رموز المجلس الصناعي المشترك ( JIC ) كما أقرتها واعتمدتها الرابطة الوطنية لمصنعي أدوات الآلات (NMTBA). وقد تم استخراجها من ملحق مواصفات NMTBA رقم EGPl-1967.
  • IEC 61131-3 :2025 لرموز منطق السلم.

لا تتفق جميع المعايير، وقد يؤدي استخدام رموز غير مألوفة (حتى وإن كانت موحدة) إلى الارتباك والأخطاء. [ 2 ] يُعد استخدام الرموز أحيانًا خاصًا بتخصصات الهندسة، وتوجد اختلافات وطنية أو محلية عن المعايير الدولية. على سبيل المثال، قد تختلف رموز الإضاءة والطاقة المستخدمة في الرسومات المعمارية عن رموز الأجهزة المستخدمة في الإلكترونيات.

الرموز الإلكترونية الشائعة

الرموز المعروضة هي أمثلة نموذجية، وليست قائمة كاملة. [ 3 ] [ 4 ]

آثار

رموز تقاطع الأسلاك في مخططات الدوائر الكهربائية . رمز تقاطع الأسلاك المعزولة في برامج التصميم بمساعدة الحاسوب (CAD) هو نفسه الرمز القديم (غير المستخدم في برامج CAD) لتقاطع الأسلاك غير المعزولة. لتجنب الالتباس، يُنصح باستخدام رمز "القفزة" (نصف دائرة) للأسلاك المعزولة في المخططات غير المصممة ببرامج CAD (بدلاً من استخدام رمز عدم الاتصال في برامج CAD)، وذلك لتجنب الخلط مع الرمز القديم الذي يعني عكس ذلك تمامًا. أما الطريقة الأحدث والموصى بها لتوصيلات الأسلاك الرباعية في كل من مخططات CAD وغير CAD، فهي ترتيب الأسلاك المتصلة على شكل حرف T. تشير النقطة الكبيرة إلى وجود اتصال كهربائي.

الملاعب

يُستخدم الرمز GND اختصاراً للأرضي. ويمكن، اختيارياً، ملء المثلث الموجود في الرمز الأوسط.

مصادر

يجب وضع نص الجهد بجوار كل رمز بطارية أيضًا، مثل "3 فولت".

المقاومات

من الشائع جدًا استخدام رموز مقياس الجهد ومقياس المقاومة المتغيرة للعديد من أنواع المقاومات المتغيرة وأجهزة الضبط .

المكثفات

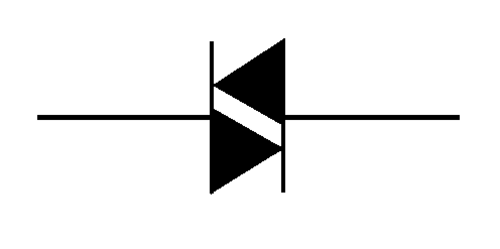

الثنائيات

يمكن، اختيارياً، تلوين المثلث في هذه الرموز، أو رسم خط يمر عبره (وهذا أقل تفضيلاً). لا تُعدّ كلمتا "أنود" و"كاثود" جزءاً من رموز الثنائيات. ولأغراض تعليمية، يُوضع أحياناً حرف أو حرفان (A/C أو A/K) بجوار رموز الثنائيات، على غرار وضع الأحرف C/B/E أو D/G/S بجوار رموز الترانزستورات . غالباً ما يُستخدم الحرف "K" بدلاً من "C"، لأن أصل كلمة "كاثود" هو "kathodos" ، ولتجنب الخلط مع الحرف "C" الذي يرمز للمكثفات في طباعة الدوائر المطبوعة . يجب أيضاً وضع نص الجهد بجوار كل رمز ثنائي زينر وثنائي TVS، مثل "5.1 فولت".

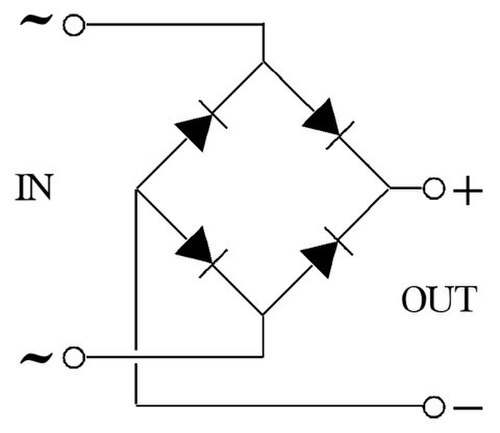

مقومات الجسر

توجد طرق عديدة لرسم رمز مقوم الجسر أحادي الطور. بعض الرموز المبسطة لا تُظهر الثنائيات الداخلية.

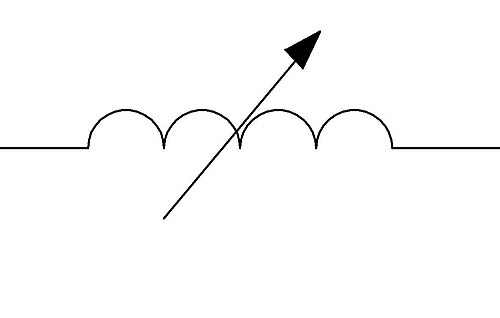

المحاثات

يمكن رسم المحث إما كسلسلة من الحلقات، أو كسلسلة من أنصاف الدوائر.

محولات

يجب وضع نص الجهد على جانبي محولات الطاقة، مثل 120 فولت (جانب الإدخال) و 6.3 فولت (جانب الإخراج).

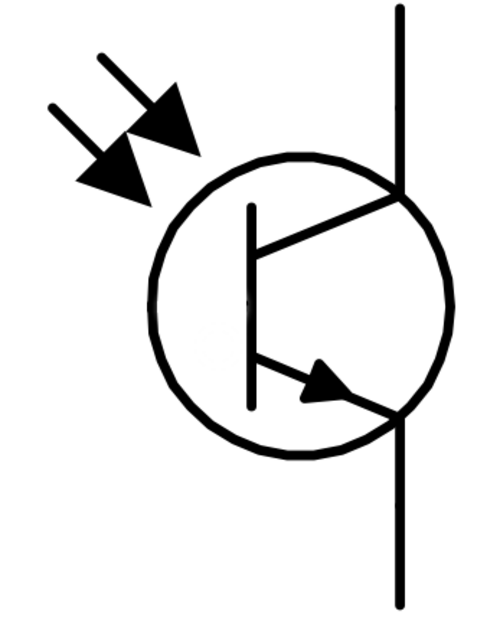

الترانزستورات

قد تتضمن رموز الترانزستور دائرة اختيارية. [ 6 ] ملاحظة: لا تُعد الأحرف B/C/E و G/D/S الخاصة بالأطراف جزءًا من رموز الترانزستور.

ثنائي القطب

أحادي القطب

أنابيب مفرغة

مفاتيح كهربائية

بالنسبة للمفاتيح متعددة الأقطاب، يمكن تضمين خط منقط أو متقطع للإشارة إلى مفتاحين أو أكثر في نفس الوقت (انظر أمثلة DPST و DPDT أدناه).

المرحلات

رموز المرحلات هي مزيج من رمز المحث ورمز المفتاح.

ملاحظة: الأحرف الموجودة في هذه الرموز ليست جزءًا من رمز المرحل القياسي.

مصابيح

يوجد الصمام الثنائي الباعث للضوء (LED) في قسم الصمام الثنائي.

محددات التيار

محددات الجهد

توجد ثنائيات TVS وثنائيات زينر في قسم الثنائيات.

الأجهزة الكهروصوتية

قد تتضمن رموز السماعات أحيانًا رمزًا للملف الداخلي. يجب وضع نص المعاوقة بجوار كل رمز سماعة، مثل "8 أوم".

الهوائيات

الكابلات

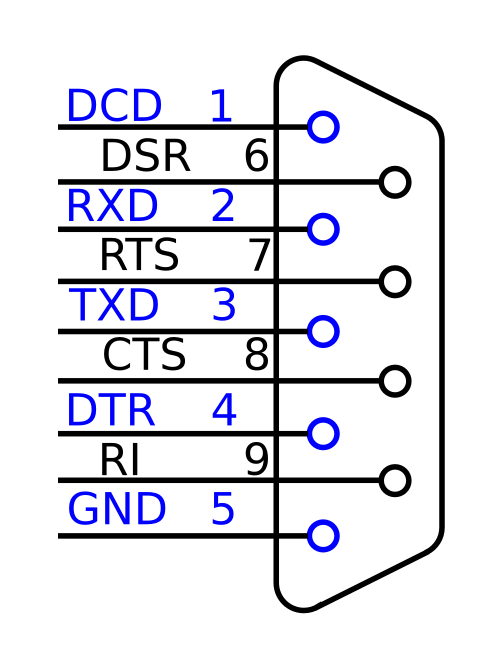

الموصلات

توجد العديد من الاختلافات في رموز الموصلات.

الدوائر المتكاملة

البوابات المنطقية

بالنسبة للرموز أدناه: A و B هما المدخلات، و Q هو المخرج. ملاحظة: هذه الأحرف ليست جزءًا من الرموز.

توجد اختلافات في رموز البوابات المنطقية هذه. اعتمادًا على الدائرة المتكاملة، قد تحتوي البوابات ذات المدخلين أدناه على: 1) مدخلين أو أكثر؛ 2) وفي حالات نادرة، قد تحتوي بعضها على مخرج Q معكوس ثانٍ أيضًا.

قد تحتوي رموز المنطق المذكورة أعلاه على اختلافات إضافية في الإدخال/الإخراج أيضًا: 1) مدخلات schmitt trigger ، 2) مخرجات ثلاثية الحالة ، 3) مخرجات جامع مفتوح أو مخرجات تصريف مفتوح (غير موضحة).

شباشب

بالنسبة للرموز أدناه: Q هو خرج، Q هو خرج معكوس، E هو مدخل التمكين، شكل المثلث الداخلي هو مدخل الساعة، S هو الضبط، R هو إعادة الضبط (تستخدم بعض أوراق البيانات مسح (CLR) بدلاً من إعادة الضبط على طول الجزء السفلي).

توجد اختلافات في رموز القلابات هذه. اعتمادًا على الدائرة المتكاملة، قد يحتوي القلاب على: 1) مخرج واحد أو كلا المخرجين (Q فقط، Q فقط، كلاهما Q و Q )؛ 2) مدخل واحد أو كلا المدخلين الإجباريين على طول الجزء العلوي والسفلي (R فقط، S فقط، كلاهما R وS)؛ 3) قد تكون بعض المدخلات معكوسة.

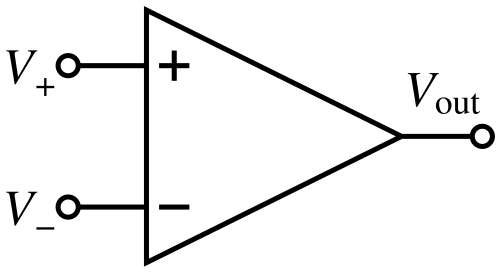

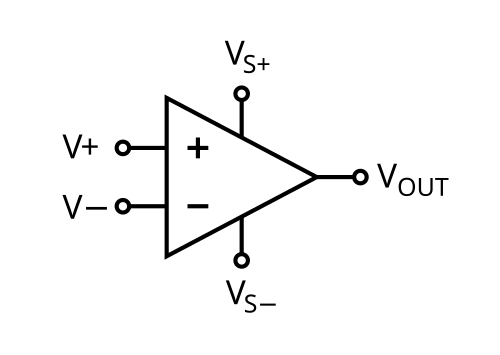

مكبرات العمليات

ملاحظة: النص الخارجي ليس جزءًا من هذه الرموز.

منظم الجهد

ملاحظة: عادةً ما تحتوي رموز منظم الجهد الخطي أو LDO ذي 3 دبابيس على ثلاث كلمات داخل رموزها، مثل "In" على الجانب الأيسر، و"Out" على الجانب الأيمن، و"Gnd" في الأسفل (للأجزاء ذات الإخراج الثابت، مثل LM7805) أو "Adj" في الأسفل (للأجزاء ذات الإخراج القابل للتعديل، مثل LM317).

المذبذبات

يجب وضع نص التردد بجوار كل رمز مذبذب، مثل "16 ميجاهرتز".

أجهزة متنوعة

الرموز الإلكترونية التاريخية

لقد تغير شكل بعض الرموز الإلكترونية بمرور الوقت. يمكن العثور على الرموز الإلكترونية التاريخية التالية في الكتب والمجلات والمخططات الإلكترونية القديمة، وهي تُعتبر الآن قديمة الطراز.

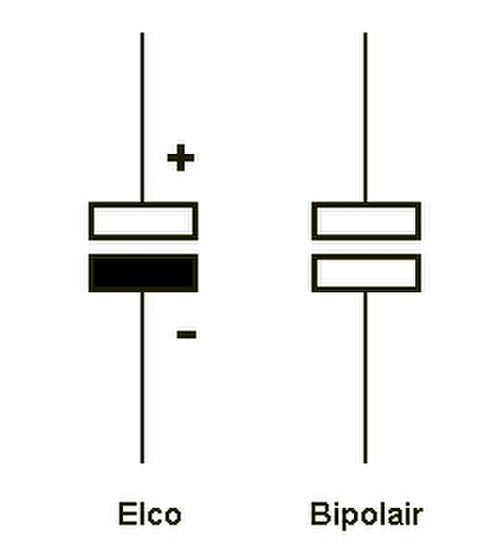

المكثفات (تاريخياً)

جميع الرموز التالية هي رموز مكثفات قديمة.
