أداة تشذيب (إلكترونيات)

المُعدِّل ، أو المُضَبَّط المُسبق ، هو مُكوِّن كهربائي صغير قابل للتعديل. يُفترض ضبطه بشكل صحيح عند تركيبه في جهاز ما، ولا يراه أو يُعدِّله مُستخدم الجهاز. قد تكون المُعدِّلات مُقاومات متغيرة ( مقياس جهد )، أو مُكثِّفات متغيرة ، أو مُحاثات قابلة للتعديل . وهي شائعة في الدوائر الدقيقة مثل مُكوِّنات الصوت والفيديو ، وقد تحتاج إلى تعديل عند صيانة الجهاز. غالبًا ما تُستخدم مقاييس الجهد المُعدِّلة (مقياس الجهد المُعدِّل) لمعايرة الجهاز مبدئيًا بعد التصنيع. على عكس العديد من عناصر التحكم المتغيرة الأخرى، تُركَّب المُعدِّلات مُباشرةً على لوحات الدوائر ، وتُدار بمفك براغي صغير ، وهي مُصمَّمة لعدد أقل من التعديلات طوال عمرها الافتراضي. توجد المُعدِّلات، مثل المُحاثات والمُكثِّفات القابلة للتعديل، عادةً في أجهزة استقبال الراديو والتلفزيون ذات التغاير الفائق ، في دوائر التردد المتوسط ​​(IF) والمذبذب وتردد الراديو (RF). ويتم ضبطها في الوضع الصحيح أثناء عملية معايرة جهاز الاستقبال.

تتوفر أدوات الضبط بأحجام ومستويات دقة متنوعة. على سبيل المثال، توجد أدوات ضبط متعددة الدورات، حيث يتطلب الأمر عدة دورات لمسمار الضبط للوصول إلى القيمة النهائية. وهذا يتيح درجات عالية جدًا من الدقة. غالبًا ما تستخدم هذه الأدوات ترسًا دوديًا (مسار دوار) أو لولبًا رئيسيًا (مسار خطي). ^{[ 1 ]}

غالبًا ما يتطلب الأمر مراعاة موضع عنصر الضبط لضمان سهولة الوصول إليه بعد تجميع الدائرة. تتوفر أدوات ضبط علوية وجانبية لتسهيل ذلك. عادةً ما يتم تثبيت إعدادات الضبط المسبقة باستخدام شمع مانع للتسرب بعد إجراء الضبط لمنع حركتها بفعل الاهتزاز. كما يُعد هذا مؤشرًا على ما إذا تم العبث بالجهاز.

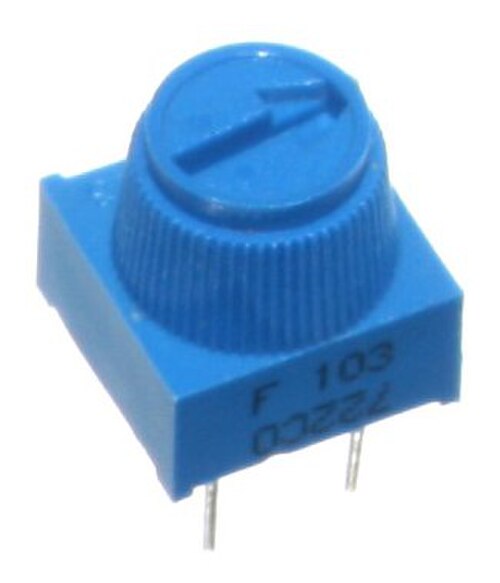

تأتي المقاومات المتغيرة عادةً على شكل مقياس جهد (pot)، ويُطلق عليه غالبًا اسم " مقياس جهد متغير" . يحتوي مقياس الجهد على ثلاثة أطراف، ولكن يمكن استخدامه كمقاوم عادي ذي طرفين عن طريق توصيل طرفه المتحرك بأحد الطرفين الآخرين، أو باستخدام طرفين فقط. " مقياس الجهد المتغير" علامة تجارية مسجلة لشركة بورنز ، ^{[ 2 ]} وقد حصل مارلان بورنز على براءة اختراع الجهاز عام 1952. ومنذ ذلك الحين، أصبح المصطلح شائع الاستخدام .

يُستخدم نوعان شائعان من المقاومات المُسبقة الضبط في الدوائر الكهربائية. يعمل مقياس الجهد الهيكلي كمقياس جهد دائري عادي، ولكنه مُجرّد من غلافه ومحوره ومثبتاته. تبلغ حركة مقياس الجهد الهيكلي الكاملة أقل من دورة واحدة. أما النوع الآخر فهو مقياس الجهد متعدد الدورات، الذي يُحرّك المنزلق على طول المسار المقاوم بواسطة آلية تروس . تتطلب هذه الآلية عدة دورات لمسمار الضبط لتحريك المنزلق مسافة كاملة على طول المسار المقاوم، مما يُؤدي إلى دقة ضبط عالية جدًا. تحتوي بعض مقاييس الجهد متعددة الدورات، وربما معظمها، على مسار خطي بدلاً من المسار الدائري. ^{[ 3 ] : 86} عادةً، يُستخدم ترس دودي مع مقاييس الجهد الدوارة، بينما يُستخدم لولب قيادة مع مقاييس الجهد الخطية. ^{[ 1 ]}

يمكن أن تكون مكثفات الضبط مكثفات متعددة الألواح متوازية الألواح مع مادة عازلة بين الألواح لزيادة السعة. ومع ذلك، في نطاق الترددات العالية جدًا ، لا يلزم سوى قيم صغيرة جدًا للسعة. عادةً ما تكون أجهزة الضبط المسبق عند هذه الترددات عبارة عن أنبوب زجاجي مزود بألواح في كلا الطرفين. يتم ضبط اللوح العلوي بواسطة برغي مثبت في أعلى الأسطوانة.

إحدى الطرق الشائعة لصنع ملفات الحث المسبقة الضبط في أجهزة الراديو هي لفّ الملف على أنبوب بلاستيكي. يُدخل قلب من مادة ذات نفاذية مغناطيسية عالية داخل الأنبوب على شكل برغي. يؤدي لفّ القلب داخل الملف إلى زيادة الحث، والعكس صحيح. عادةً ما يكون من الضروري استخدام أدوات غير معدنية لضبط ملفات الحث. سيؤدي استخدام مفك براغي فولاذي إلى زيادة الحث أثناء الضبط، وسيعود إلى وضعه الطبيعي عند إزالة المفك.

في نطاقي التردد العالي جدًا (VHF) والتردد العالي جدًا (SHF)، لا يلزم عادةً سوى قيم صغيرة للحث. يمكن صنع المحاثات من ملفات مفتوحة ذات عدد قليل من اللفات. ويمكن ضبطها عن طريق ضغط الملفات معًا أو سحبها بعيدًا عن بعضها البعض، وذلك حسب الحاجة لزيادة أو تقليل قيمة الحث على التوالي.

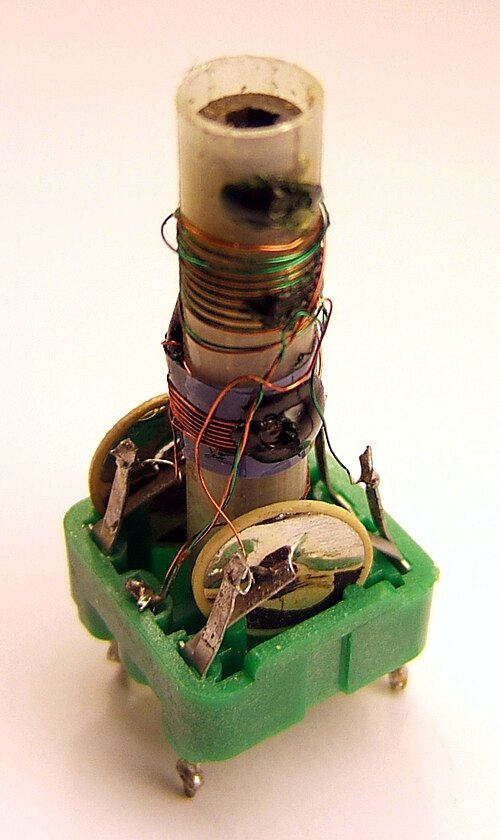

يمكن تشكيل دائرة رنانة قابلة للتعديل بنفس طريقة تشكيل محث مضبوط مسبقًا. عادةً ما يُوضع المحث ومكثفه الرنيني داخل علبة معدنية للحماية، مع وجود فتحة في الأعلى للوصول إلى القلب القابل للتعديل. كما يمكن بناء محولات رنانة بهذه الطريقة باستخدام ملفين على نفس القلب. يُعد هذا مكونًا شائعًا في مرحلة التردد المتوسط ​​لأجهزة الراديو التي تستخدم مضخمًا مزدوج الرنين .

تستخدم الدوائر ذات العناصر الموزعة عادةً مكونًا يُعرف باسم " الوصلة الطرفية" . في التنسيقات المستوية المطبوعة ، مثل الميكروستريب ، يمكن تشذيب هذه الوصلات بإزالة المادة باستخدام مشرط أو إضافة مادة عن طريق لحام رقائق نحاسية أو حتى مجرد الضغط على شرائح من الإنديوم . يُعد هذا مفيدًا للنماذج الأولية وعمليات ما قبل الإنتاج، ولكنه لا يُطبق عادةً على المنتجات النهائية.

تُستخدم المقاومات المتغيرة بكثرة في الدوائر الدقيقة مثل مكونات الصوت والفيديو ، وقد تحتاج إلى ضبط عند صيانة الجهاز. غالبًا ما تُستخدم هذه المقاومات لمعايرة الجهاز مبدئيًا بعد التصنيع. على عكس العديد من عناصر التحكم المتغيرة الأخرى، تُركّب المقاومات المتغيرة مباشرةً على لوحات الدوائر ، وتُدار بمفك براغي صغير ، وهي مصممة لتحمل عددًا أقل من عمليات الضبط طوال عمرها الافتراضي. توجد المقاومات المتغيرة، مثل المحاثات والمكثفات القابلة للضبط، عادةً في أجهزة استقبال الراديو والتلفزيون ذات التغاير الفائق ، في دوائر التردد المتوسط ​​(IF) والمذبذب وترددات الراديو (RF). ويتم ضبطها على الوضع الصحيح أثناء عملية المعايرة.

في مخططات الدوائر الكهربائية، يُرمز للمكون المتغير برمز المكون الثابت، مع وجود خط قطري يمر عبره وينتهي برأس سهم. أما بالنسبة للمكون المُحدد مسبقًا، فينتهي الخط القطري بخط مستقيم. ^{[ 3 ] : 86، 97}
