منطق مقترن بالباعث

📅 آخر تحديث: ٢٣ يوليو ٢٠٢٦
✍️ نُشر في: ٢٣ يوليو ٢٠٢٦
📷 يحتوي على 3 صور
الموسوعة الحرة

مخطط دائرة بوابة OR/NOR الأساسية لجهاز Motorola ECL 10000 من عام 1972. [ 1 ] [ 2 ] : 5 لاحظ باعثي Q5 وQ6 الموصولين بالمخرج ومصدر الطاقة السالب . [ أ ] [ 3 ]

في مجال الإلكترونيات، تُعدّ دائرة المنطق المقترن بالباعث ( ECL ) عائلةً من دوائر المنطق ثنائية القطب عالية السرعة والمتكاملة . تستخدم ECL مُضخِّمًا تفاضليًا من نوع ترانزستور ثنائي القطب (BJT) ذي مدخل أحادي الطرف وتيار باعث محدود لتجنب منطقة التشغيل المشبعة (التشغيل الكامل) وما ينتج عنها من بطء في إيقاف التشغيل. [ 4 ] ولأن التيار يُوجَّه بين طرفي زوج الباعث المقترن، تُسمى ECL أحيانًا دائرة منطق توجيه التيار (CSL)، [ 5 ] أو دائرة منطق نمط التيار (CML)، [ 6 ] أو دائرة منطق مُتَبِع الباعث بمفتاح التيار (CSEF). [ 7 ]

في دائرة ECL، لا تصل الترانزستورات إلى حالة التشبع أبدًا، ويتميز جهد الدخل والخرج بنطاق ضيق (0.8 فولت)، ومقاومة دخل عالية ومقاومة خرج منخفضة. ونتيجة لذلك، تتغير حالة الترانزستورات بسرعة، وتكون تأخيرات البوابة منخفضة، وقدرة التفرع عالية. [ 8 ] إضافةً إلى ذلك، يقلل سحب التيار الثابت تقريبًا لمضخمات التفاضل من التأخيرات والتشويشات الناتجة عن محاثة وسعة خط التغذية، كما تقلل المخارج التكميلية من زمن انتشار الإشارة في الدائرة بأكملها عن طريق تقليل عدد العاكسات.

تتمثل العيوب الرئيسية لتقنية ECL في أن كل بوابة تسحب التيار باستمرار، مما يعني أنها تتطلب (وتبدد) طاقة أكبر بكثير من تلك الموجودة في عائلات المنطق الأخرى، خاصة عندما تكون في حالة سكون.

يُطلق على ما يعادل منطق اقتران الباعث المصنوع من ترانزستورات FET اسم منطق اقتران المصدر (SCFL). [ 9 ]

يُعرف نوع من أنواع الدوائر الإلكترونية ذات التحكم التفاضلي (ECL) حيث تكون جميع مسارات الإشارة ومدخلات البوابة تفاضلية باسم منطق مفتاح التيار التفاضلي (DCS). [ 10 ]

تاريخ

مفتاح يورك الحالي (حوالي عام 1955) [ 11 ]

تم اختراع دائرة التحكم الإلكتروني (ECL) في أغسطس 1956 في شركة IBM على يد هانون س. يورك. [ 12 ] [ 13 ] كانت تُعرف في الأصل باسم منطق توجيه التيار ، واستُخدمت في حواسيب Stretch و IBM 7090 و IBM 7094. [ 11 ] كما عُرفت هذه الدائرة باسم دائرة نمط التيار. [ 14 ] واستُخدمت أيضًا في تصنيع دوائر تقنية المنطق الصلب المتقدمة (ASLT) من IBM في حاسوبي IBM 360/91. [ 15 ] [ 16 ] [ 17 ]

كان مفتاح التيار الخاص بيورك عبارة عن مضخم تفاضلي تختلف فيه مستويات منطق الإدخال عن مستويات منطق الإخراج. "في وضع التشغيل الحالي، تتكون إشارة الإخراج من مستويات جهد تتغير حول مستوى مرجعي يختلف عن مستوى الإدخال المرجعي." [ 18 ] في تصميم يورك، اختلف مستويا المنطق المرجعيان بمقدار 3  فولت. ونتيجة لذلك، استُخدم إصداران متكاملان: إصدار NPN وإصدار PNP. يمكن لإخراج NPN تشغيل مدخلات PNP، والعكس صحيح. "من عيوب هذا التصميم الحاجة إلى المزيد من جهود التغذية المختلفة، بالإضافة إلى الحاجة إلى ترانزستورات PNP وNPN معًا." [ 11 ]

بدلاً من استخدام مراحل NPN و PNP بالتناوب، استخدمت طريقة اقتران أخرى ثنائيات زينر ومقاومات لتحويل مستويات منطق الخرج لتكون مماثلة لمستويات منطق الدخل. [ 19 ]

ابتداءً من أوائل الستينيات، تم تطبيق دوائر ECL على الدوائر المتكاملة أحادية البنية . تتألف هذه الدوائر من مرحلة إدخال مكبر تفاضلي لتنفيذ العمليات المنطقية، تليها مرحلة تابع الباعث لتشغيل المخارج وتعديل جهد الخرج ليتوافق مع جهد الدخل. كما يمكن استخدام مراحل خرج تابع الباعث لتنفيذ عملية "أو" المنطقية السلكية .

أطلقت موتورولا أول خط إنتاج لها من الدوائر المتكاملة أحادية الرقاقة الرقمية، MECL I، في عام 1962. [ 20 ] طورت موتورولا عدة سلاسل محسّنة، منها MECL II في عام 1966، وMECL III في عام 1968 بزمن انتشار بوابة يبلغ نانوثانية واحدة  ومعدلات تبديل قلابات تبلغ 300 ميجاهرتز، وسلسلة 10000 (باستهلاك طاقة أقل وسرعات حافة مضبوطة) في عام 1971. [ 21 ] تم طرح عائلة MECL 10H في عام 1981. [ 2 ] أطلقت فيرتشايلد عائلة F100K في عام 1975. [ 22 ] [ 23 ]

طُرحت عائلة ECLinPS (التي تعني ECL بالبيكوثانية) في عام 1987. [ 24 ] تتميز ECLinPS بتأخير بوابة واحدة يبلغ 500 بيكوثانية  وتردد تبديل للقلاب يبلغ 1.1 جيجاهرتز. [ 25 ] تتوفر مكونات عائلة ECLinPS من مصادر متعددة، بما في ذلك Arizona Microtek وMicrel (التي استحوذت عليها لاحقًا شركة Microchip Technology Inc.) وNational Semiconductor وON Semiconductor. [ 26 ]

بسبب استهلاكها العالي للطاقة، اقتصر استخدام معالج ECL بشكل أساسي على الحالات التي تتطلب سرعة عالية. استخدمت الحواسيب المركزية القديمة عالية الأداء، مثل حواسيب Enterprise System/9000 التابعة لعائلة ESA/390 من IBM ، معالج ECL، [ 27 ] وكذلك حواسيب Cray-1 ، [ 28 ] وحواسيب Amdahl المركزية من الجيل الأول . (تستخدم حواسيب IBM المركزية الحالية معالج CMOS . [ 29 ] ) ابتداءً من عام 1975، اعتمدت جميع معالجات شركة Digital Equipment Corporation عالية الأداء على وحدات معالجة مركزية متعددة الرقاقات بتقنية ECL، بدءًا من ECL KL10 مرورًا بـ ECL VAX 8000 وصولًا إلى VAX 9000. بحلول عام 1991، تم إطلاق معالج NVAX بتقنية CMOS ، والذي قدم أداءً مماثلًا لمعالج VAX 9000 على الرغم من أن تكلفته كانت 1/25 من سعره واستهلاكه طاقة أقل بكثير. [ 30 ] كما استخدمت حواسيب MIPS R6000 معالج ECL. استخدمت بعض هذه التصميمات الحاسوبية مصفوفات البوابات الكهروكيميائية .

تطبيق

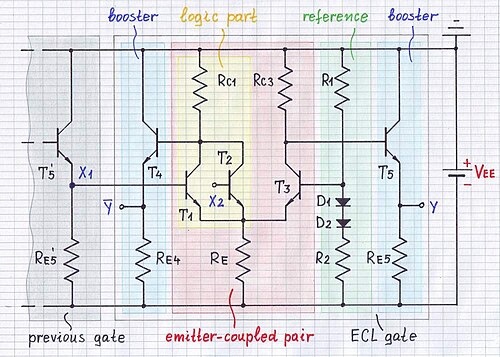

تمثل الصورة مخططًا نموذجيًا لدائرة ECL مبنية على شريحة MECL من موتورولا. في هذا المخطط، يمثل الترانزستور T5′ ترانزستور الخرج لبوابة ECL سابقة، والذي يوفر إشارة منطقية لترانزستور الدخل T1 لبوابة OR/NOR، حيث يكون دخلها الآخر عند T2 ولها مخرجان Y و Y. توضح صور إضافية آلية عمل الدائرة من خلال تصوير توزيع الجهد والتيار عند جهد دخل منخفض (منطقي "0")، وأثناء الانتقال ، وعند جهد دخل مرتفع (منطقي "1").

تعتمد دائرة ECL على زوج من الترانزستورات المتصلة بالباعث ( ذات ذيل طويل )، المظللة باللون الأحمر في الشكل على اليمين. يتكون النصف الأيسر من الزوج (المظلل باللون الأصفر) من ترانزستورين إدخال متصلين بالتوازي T1 وT2 (يُفترض هنا بوابة إدخال ثنائية) لتنفيذ منطق NOR. يُثبَّت جهد قاعدة الترانزستور الأيمن T3 بواسطة مصدر جهد مرجعي، مظلل باللون الأخضر الفاتح: مُقسِّم الجهد مع تعويض حراري للثنائي (R1، R2، D1، وD2) وأحيانًا مُتابع باعث مُخفِّف (غير موضح في الصورة)؛ وبالتالي، تبقى جهود الباعث ثابتة نسبيًا. ونتيجة لذلك، يعمل مُقاوم الباعث المشترك RE تقريبًا كمصدر تيار . يتم تحويل جهود الخرج عند مُقاومات حمل المُجمِّع RC1 و RC3 وتخزينها مؤقتًا إلى المخرجين العاكس وغير العاكس بواسطة مُتابعي الباعث T4 وT5 (المظللين باللون الأزرق). لا توجد مُقاومات خرج الباعث RE4 و RE5 في جميع إصدارات ECL. في بعض الحالات، تعمل  مقاومات إنهاء الخط 50 أوم الموصولة بين قواعد ترانزستورات الإدخال و -2  فولت للبوابة المُشغَّلة كمقاومات باعثة للبوابة المُشغِّلة. [ 31 ]

عملية

يتم النظر في تشغيل دائرة ECL أدناه بافتراض أن جهد الإدخال يتم تطبيقه على قاعدة T1، بينما يكون إدخال T2 غير مستخدم أو يتم تطبيق قيمة منطقية "0".

أثناء عملية الانتقال ، يعمل قلب الدائرة - زوج الترانزستورات المترابطة (T1 وT3) - كمضخم تفاضلي ذي مدخل أحادي الطرف. يحدد مصدر التيار ذو الذيل الطويل (RE ) إجمالي التيار المتدفق عبر طرفي الزوج. يتحكم جهد الدخل في التيار المتدفق عبر الترانزستورات بتوزيعه بين الطرفين، موجهًا إياه بالكامل إلى جانب واحد عندما لا يكون قريبًا من نقطة التبديل. يكون الكسب أعلى منه في الحالات النهائية (انظر أدناه)، وتنتقل الدائرة بسرعة.

عند جهد دخل منخفض (منطقي "0") أو عند جهد دخل مرتفع (منطقي "1")، يتم تشغيل مكبر الإشارة التفاضلي بشكل زائد. يكون الترانزستور (T1 أو T3) في حالة قطع، بينما يكون الترانزستور الآخر (T3 أو T1) في المنطقة الخطية النشطة، حيث يعمل كمرحلة باعث مشترك مع تدهور الباعث الذي يستهلك كامل التيار، مما يؤدي إلى حرمان الترانزستور الآخر من التيار. يتم تحميل الترانزستور النشط بمقاومة باعث عالية نسبيًا (RE ) تُدخل تغذية راجعة سالبة كبيرة (تدهور الباعث). ولمنع تشبع الترانزستور النشط، بحيث لا يؤثر زمن الانتشار الذي يبطئ التعافي من التشبع على تأخير المنطق، [ 4 ] يتم اختيار مقاومتي الباعث والمجمع بحيث يتبقى بعض الجهد عبر الترانزستور عند أقصى جهد دخل. يكون الكسب المتبقي منخفضًا ( K = RC / RE < 1  ) . الدائرة غير حساسة لتغيرات جهد الدخل ، ويبقى الترانزستور ثابتًا في المنطقة الخطية النشطة. مقاومة الدخل عالية بسبب التغذية الراجعة السالبة المتسلسلة. يقطع ترانزستور القطع الاتصال بين مدخله ومخرجه. ونتيجة لذلك، لا يؤثر جهد دخله على جهد خرجه. وتعود مقاومة الدخل إلى الارتفاع مجدداً لأن وصلة القاعدة-الباعث مقطوعة.

صفات

من الخصائص الأخرى الجديرة بالذكر لعائلة دوائر ECL أن متطلبات التيار العالية ثابتة تقريبًا، ولا تعتمد بشكل كبير على حالة الدائرة. وهذا يعني أن دوائر ECL تولد ضوضاء طاقة منخفضة نسبيًا، على عكس أنواع المنطق الأخرى التي تستهلك تيارًا أكبر عند التبديل مقارنةً بحالة السكون. في تطبيقات التشفير، تكون دوائر ECL أيضًا أقل عرضةً لهجمات القنوات الجانبية ، مثل تحليل استهلاك الطاقة التفاضلي .

يمكن أن يكون زمن انتشار الإشارة في هذا الترتيب أقل من نانوثانية، بما في ذلك تأخير الإشارة عند دخولها وخروجها من غلاف الدائرة المتكاملة. لطالما كانت بعض أنواع الدوائر المنطقية ذات السعة الكهربائية (ECL) هي الأسرع. [ 32 ] [ 33 ]

مقاومة الإشعاع : في حين أن الرقائق التجارية العادية يمكنها تحمل 100 غراي (10 كيلوراد)، فإن العديد من أجهزة ECL تعمل بعد 100000 غراي (10 ميغاراد). [ 34 ]

مصادر الطاقة ومستويات المنطق

تعمل دوائر ECL عادةً بمصادر طاقة سالبة (حيث يكون الطرف الموجب لمصدر الطاقة موصولًا بالأرض). [ 2 ] : 5 (في عائلات منطقية أخرى، يتم تأريض الطرف السالب لمصدر الطاقة). يُجرى ذلك أساسًا لتقليل تأثير تغيرات مصدر الطاقة على مستويات المنطق. تُعد دوائر ECL أكثر حساسية للضوضاء على VCC ، وأقل حساسية للضوضاء على VEE . [ 35 ] ولأن الأرض يجب أن تكون الجهد الأكثر استقرارًا في النظام، تُحدد دوائر ECL بتأريض موجب. في هذا السياق، عندما يتغير جهد المصدر، تتغير فروق الجهد عبر مقاومات المجمع بشكل طفيف (في حالة مصدر تيار ثابت للباعث، لا تتغير على الإطلاق). ولأن مقاومات المجمع موصولة بإحكام بالأرض، فإن جهود الخرج تتغير بشكل طفيف (أو لا تتغير على الإطلاق). إذا تم تأريض الطرف السالب لمصدر الطاقة، فستكون مقاومات المجمع موصولة بالطرف الموجب. [ 2 ] : 5 مع تغير انخفاضات الجهد الثابتة عبر مقاومات المجمع بشكل طفيف (أو عدم تغيرها على الإطلاق)، تتبع جهود الخرج تغيرات جهد التغذية، ويعمل جزآ الدائرة كمحولات لمستوى التيار الثابت. في هذه الحالة، يعوض مقسم الجهد R1-R2 تغيرات الجهد إلى حد ما. يُعاني مصدر الطاقة الموجب من عيب آخر، وهو أن جهود الخرج ستتغير بشكل طفيف (±0.4 فولت) على خلفية جهد ثابت عالٍ (+3.9 فولت). سبب آخر لاستخدام مصدر طاقة سالب هو حماية ترانزستورات الخرج من حدوث قصر دارة عرضي بين الخرج والأرضي [ 36 ] (لكن المخارج غير محمية من قصر الدارة مع خط التغذية السالب).

يتم اختيار قيمة جهد التغذية بحيث يمر تيار كافٍ عبر الثنائيات المعوضة D1 و D2 ويكون انخفاض الجهد عبر مقاومة الباعث المشترك RE كافيًا .

عادةً ما تعمل دوائر ECL المتوفرة في السوق المفتوحة بمستويات منطقية غير متوافقة مع عائلات أخرى. هذا يعني أن التشغيل البيني بين ECL وعائلات منطقية أخرى، مثل عائلة TTL الشائعة ، يتطلب دوائر ربط إضافية. ولأن مستويات المنطق العالية والمنخفضة متقاربة نسبيًا، فإن ECL تعاني من هوامش ضوضاء ضيقة، مما قد يسبب مشاكل.

قامت شركة IBM ، على الأقل ، بتصنيع دوائر ECL لاستخدامها في منتجاتها الخاصة. وكانت مصادر الطاقة مختلفة بشكل كبير عن تلك المستخدمة في السوق المفتوحة. [ 27 ]

PECL

مستويات المنطق لمقارنة نظامي ECL/PEC من موتورولا [ 37 ] [ 2 ] : 5
يكتبفي​منخفض جدًامرتفع جداًتأرجح على شكل حرف VV ccفولت سم
ECL-5.2 فولت-1.75 فولت-0.9 فولت-0.85 فولتأرضي
PECLأرضي3.4 فولت4.2 فولت0.8 فولت5.0 فولت
LVPECLأرضي1.6 فولت2.4 فولت0.8 فولت3.3 فولت2.0 فولت

تُعدّ دائرة المنطق المقترن بالباعث الموجب (PECL) ، والتي تُسمى أيضًا دائرة المنطق المقترن بالباعث الزائف ، تطويرًا لدائرة ECL، حيث تستخدم  جهدًا موجبًا قدره 5 فولت بدلًا من  جهد سالب قدره 5.2 فولت. [ 38 ] أما دائرة المنطق المقترن بالباعث الموجب منخفضة الجهد (LVPECL) فهي نسخة مُحسّنة من حيث استهلاك الطاقة من دائرة PECL، حيث تستخدم جهدًا موجبًا قدره 3.3  فولت بدلًا من 5  فولت. وتُعتبر كل من PECL وLVPECL أنظمة إشارات تفاضلية، وتُستخدم بشكل أساسي في الدوائر عالية السرعة ودوائر توزيع التوقيت.

من المفاهيم الخاطئة الشائعة أن أجهزة PECL تختلف قليلاً عن أجهزة ECL. في الواقع، كل جهاز ECL هو أيضاً جهاز PECL. [ 39 ]

ملحوظات

  1. ↑ تعمل أجهزة موتورولا ECL بمصدر طاقة سالب. استُخدم هذا الترتيب "المعكوس" لتجنب التشويش الذي قد يحدث لخطوط المُجمِّع والباعث. كما تميزت بمستويات منطقية غير عادية (انظر المقارنة ): -1.75 فولت للمنخفض (0) و-0.9 فولت للعالي (1). [ 2 ] : 5 كان من الممكن تصميم دوائر باستخدام ECL مع مصادر موجبة (انظر PECL - ECL الموجب). [ 2 ] : 18
