كابل إيثرنت متقاطع

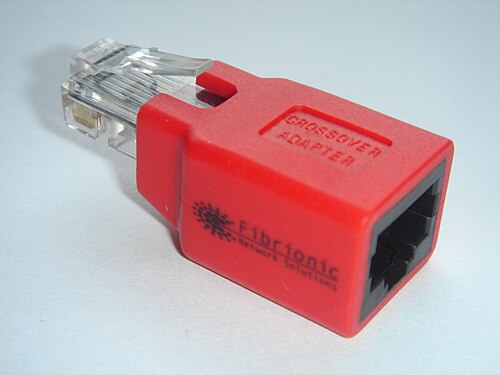

كابل التوصيل المتقاطع لشبكة الإيثرنت هو كابل يُستخدم لتوصيل أجهزة الحاسوب مباشرةً. ويُستخدم غالبًا لتوصيل جهازين من النوع نفسه، مثل جهازَي كمبيوتر (عبر وحدات التحكم في واجهة الشبكة الخاصة بهما ) أو مُبدِّلَي شبكة. في المقابل، تُستخدم كابلات التوصيل المباشر لتوصيل أجهزة من أنواع مختلفة ، مثل جهاز كمبيوتر بمُبدِّل شبكة .

يتم توصيل إشارات الإرسال في أحد طرفي كابل التوصيل المتقاطع بشكل متعمد بإشارات الاستقبال في الطرف الآخر.

تدعم العديد من أجهزة الشبكة اليوم إمكانية MDI-X التلقائية (التقاطع التلقائي)، حيث يمكن استخدام كابل التوصيل بدلاً من كابل التقاطع، أو العكس، ويتم إعادة تكوين إشارات الاستقبال والإرسال تلقائيًا داخل الجهاز للحصول على اتصال فعال.

تستخدم معايير إيثرنت 10BASE -T و 100BASE-TX زوجًا واحدًا من الأسلاك للإرسال في كل اتجاه. وهذا يتطلب توصيل زوج الإرسال لكل جهاز بزوج الاستقبال للجهاز الموجود على الطرف الآخر. وقد صُمم معيار 10BASE-T للاستخدام مع تركيبات كابلات الأزواج الملتوية الموجودة ذات التوصيلات المباشرة.

عند توصيل جهاز طرفي (مزود بمنفذ MDI ) بمحول أو موزع، تتم عملية التوصيل المتقاطع داخليًا في المحول أو الموزع ( منفذ MDI-X ). يُستخدم كابل توصيل مباشر قياسي لهذا الغرض، حيث يتم توصيل كل دبوس من دبابيس الموصل في أحد طرفي الكابل بالدبوس المقابل له في الطرف الآخر.

يمكن توصيل طرفية بأخرى مباشرةً دون استخدام مُبدِّل أو موزع، ولكن في هذه الحالة، يجب إجراء التوصيل المتقاطع في الكابل. بما أن معياري 10BASE-T و100BASE-TX يستخدمان الزوجين 2 و3، فيجب تبديل هذين الزوجين في الكابل. يُشكل مخطط التوصيل هذا كابل توصيل متقاطع . كما يُمكن استخدام كابل التوصيل المتقاطع لتوصيل موزعَين أو مُبدِّلَين على منافذهما العلوية .

بما أن الفرق الوحيد بين توصيلات T568A و T568B هو تبديل الزوجين 2 و3، يمكن تصور كابل التوصيل المتقاطع على أنه كابل بموصل معياري واحد يتبع T568A والآخر يتبع T568B (انظر توصيلات TIA/EIA-568 ). هذا الكابل مناسب لشبكات 10BASE-T و100BASE-TX.

لا يتم تبديل قطبية كل زوج، ولكن يتم تقاطع الأزواج كوحدة واحدة: لا يتم تقاطع السلكين داخل كل زوج . ^{[ 1 ]}

أدى طرح هذه الميزة عام 1998 إلى إلغاء التمييز بين منافذ الربط الصاعدة والمنافذ العادية ومفاتيح الاختيار اليدوية في الموزعات والمحولات القديمة. ^{[ 2 ]} إذا كان أحد الجهازين المتصلين أو كلاهما مزودًا بميزة التكوين التلقائي MDI/MDI-X، فلا حاجة إلى كابلات التوصيل المتقاطع.

على الرغم من أن Auto MDI-X تم تحديده كميزة اختيارية في معيار 1000BASE-T ، ^{[ 3 ]} إلا أنه في الممارسة العملية يتم تنفيذه على نطاق واسع في معظم الواجهات.

إلى جانب ميزة MDI/MDI-X التلقائية المتفق عليها في النهاية ، يمكن الإشارة إلى هذه الميزة أيضًا بمصطلحات خاصة بالبائعين، بما في ذلك: الربط التلقائي والتبادل ، والتعرف العالمي على الكابلات والاستشعار التلقائي .

على عكس تقنيتي 10BASE-T و100BASE-TX، تستخدم تقنية 1000BASE-T وما فوقها جميع أزواج الكابلات الأربعة للإرسال المتزامن في كلا الاتجاهين، وذلك باستخدام معالجة إشارة مشابهة لتلك المستخدمة في شبكات الهاتف الهجينة . ولهذا السبب، لا توجد أزواج مخصصة للإرسال والاستقبال. تتطلب تقنية 1000BASE-T وما فوقها إما كابلًا مستقيمًا أو أحد أنواع الكابلات المتقاطعة فقط لمرحلة التفاوض التلقائي. توفر الطبقة الفرعية لربط الوسائط المادية (PMA) تعريفًا لكل زوج، وعادةً ما تستمر في العمل حتى عبر الكابلات التي يتم فيها تبديل الأزواج أو تقاطعها بشكل غير معتاد. ^{[ 4 ]}

في معظم أنواع إيثرنت التي تعتمد على الألياف الضوئية ، تُستخدم الألياف في أزواج، ليف واحد لكل اتجاه. يجب توصيل جهاز الإرسال في أحد طرفي الاتصال بجهاز الاستقبال في الطرف الآخر، والعكس صحيح. ولتحقيق ذلك، تُهيأ كابلات توصيل الألياف ذات الموصلات المزدوجة عادةً كوصلات متقاطعة، كما هو الحال في الأسلاك الداخلية . وبالتالي، فإن اتصالًا بسيطًا بكابلَي توصيل في كل طرف وجزء من كابل ثابت في المنتصف يحتوي على ثلاث وصلات متقاطعة إجمالًا، مما ينتج عنه اتصال فعال. ويمكن عادةً إعادة تهيئة وصلات كابلات التوصيل المتقاطعة بسهولة بالغة عن طريق تبديل الموصلات داخل حامل مزدوج عند الحاجة.

عمليًا، لا يهمّ إن كانت كابلات الإيثرنت غير المتقاطعة موصلة وفقًا لمعيار T568A أو T568B، طالما أن كلا الطرفين يتبعان نفس تنسيق التوصيل. يمكن للكابلات الجاهزة المتوفرة تجاريًا أن تتبع أيًا من التنسيقين، حسب الشركة المصنعة. وهذا يعني أن كابلات إحدى الشركات المصنعة موصلة بطريقة معينة، وكابلات شركة أخرى موصلة بطريقة مختلفة، ومع ذلك فكلاهما صحيح وسيعمل. في كلتا الحالتين، سواءً T568A أو T568B، فإن الكابل العادي (غير المتقاطع) يكون طرفاه موصلين بشكل متطابق وفقًا للتخطيط الموجود في عمود "التوصيل 1" أو عمود " التوصيل 2" .

نصف متقاطع

قد تتطلب بعض المعدات أو التركيبات، بما في ذلك تلك التي يتم فيها دمج بيانات الهاتف و/أو الطاقة مع بيانات الهاتف في نفس الكابل، أن تبقى أزواج الأسلاك غير المخصصة للبيانات 1 و4 (الأطراف 4 و5 و7 و8) غير متقاطعة. وهذا هو النوع الأكثر شيوعًا من كابلات التوصيل المتقاطع.

تقاطع زوجين، وتقاطع زوجين غير متقاطعين 10BASE-T أو 100BASE-TX ^{[ 5 ]}

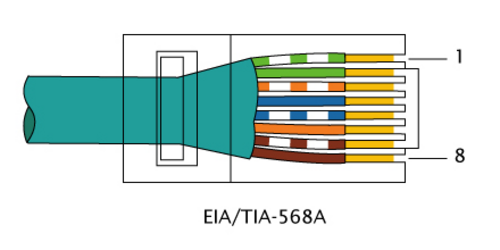

دبوس	الاتصال 1: T568A			الاتصال 2: T568B			دبابيس على وجه القابس
	إشارة	زوج	لون	إشارة	زوج	لون
1	BI_DA+	3	شريط أبيض/أخضر	BI_DB+	2	شريط أبيض/برتقالي
2	BI_DA-	3	صلب أخضر	BI_DB-	2	برتقالي صلب
3	BI_DB+	2	شريط أبيض/برتقالي	BI_DA+	3	شريط أبيض/أخضر
4		1	أزرق سادة		1	أزرق سادة
5		1	شريط أبيض/أزرق		1	شريط أبيض/أزرق
6	BI_DB-	2	برتقالي صلب	BI_DA-	3	صلب أخضر
7		4	مخطط أبيض/بني		4	مخطط أبيض/بني
8		4	مادة بنية صلبة		4	مادة بنية صلبة

متقاطع تمامًا

جميع الأزواج متقاطعة ^{[ 6 ]} على الرغم من أن هذا هو التقاطع الوحيد لشبكة 1G، إلا أنه يعمل أيضًا مع شبكات إيثرنت 10M و100M

دبوس	TIA/EIA 568-A			TIA/EIA 568-B
	طبيعي	كروس أوفر		طبيعي	كروس أوفر
1	شريط أبيض/أخضر	شريط أبيض/برتقالي		شريط أبيض/برتقالي	شريط أبيض/أخضر
2	صلب أخضر	برتقالي صلب		برتقالي صلب	صلب أخضر
3	شريط أبيض/برتقالي	شريط أبيض/أخضر		شريط أبيض/أخضر	شريط أبيض/برتقالي
4	أزرق سادة	مخطط أبيض/بني		أزرق سادة	مخطط أبيض/بني
5	شريط أبيض/أزرق	مادة بنية صلبة		شريط أبيض/أزرق	مادة بنية صلبة
6	برتقالي صلب	صلب أخضر		صلب أخضر	برتقالي صلب
7	مخطط أبيض/بني	أزرق سادة		مخطط أبيض/بني	أزرق سادة
8	مادة بنية صلبة	شريط أبيض/أزرق		مادة بنية صلبة	شريط أبيض/أزرق
