كابل الشبكة

كابل الشبكة هو أحد مكونات أجهزة الشبكة المستخدمة لتوصيل جهاز شبكة بأجهزة أخرى، أو لتوصيل جهازي كمبيوتر أو أكثر لمشاركة أجهزة مثل الطابعات أو الماسحات الضوئية . وتُستخدم أنواع مختلفة من كابلات الشبكة، مثل الكابل المحوري ، وكابلات الألياف الضوئية ، وكابلات الأزواج الملتوية ، وذلك حسب بنية الشبكة وبروتوكولها وحجمها. ويمكن فصل الأجهزة بمسافات قصيرة (مثلاً عبر الإيثرنت ) أو لمسافات غير محدودة تقريباً ( مثلاً عبر شبكة الإنترنت ).

في حين أن الشبكات اللاسلكية أسهل في النشر عندما لا تكون الإنتاجية الإجمالية مشكلة، فإن معظم شبكات الكمبيوتر الكبيرة الدائمة تستخدم الكابلات لنقل الإشارات من نقطة إلى أخرى. ^{[ 1 ]}

تُستخدم تقنيات متعددة لتوصيل الشبكات. تُستخدم كابلات التوصيل للمسافات القصيرة في المكاتب وغرف التمديدات . أما التوصيلات الكهربائية داخل المباني فتُستخدم فيها كابلات الأزواج الملتوية أو الكابلات المحورية. بينما تُستخدم كابلات الألياف الضوئية للمسافات الطويلة أو للتطبيقات التي تتطلب نطاقًا تردديًا عاليًا أو عزلًا كهربائيًا . وتعتمد العديد من المنشآت على ممارسات الكابلات المنظمة لتحسين الموثوقية وسهولة الصيانة. وفي بعض التطبيقات المنزلية والصناعية، تُستخدم خطوط الطاقة الكهربائية ككابلات للشبكة.

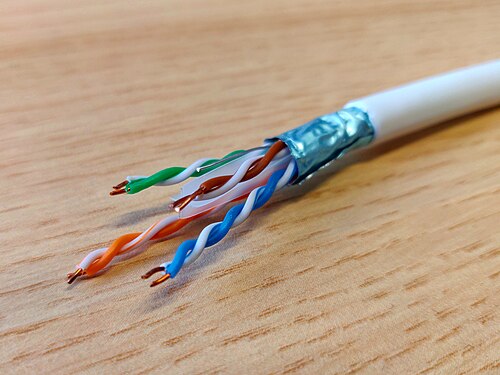

كابلات الأزواج الملتوية هي نوع من أنواع التوصيلات الكهربائية حيث تُلف أزواج من الأسلاك (الموصلات الأمامية والخلفية لدائرة واحدة ) معًا بهدف إلغاء التداخل الكهرومغناطيسي الناتج عن أزواج الأسلاك الأخرى والمصادر الخارجية. يُستخدم هذا النوع من الكابلات في شبكات الإيثرنت المنزلية والتجارية . كما يُستخدم في كابلات التوصيل القصيرة وفي الكابلات الهيكلية ذات المسافات الطويلة .

يوجد نوعان من كابلات الأزواج الملتوية: المحمية وغير المحمية.

كابل إيثرنت متقاطع هو نوع من كابلات الإيثرنت المجدولة يُستخدم لتوصيل أجهزة الحاسوب مباشرةً، بدلاً من توصيلها عادةً عبر محول شبكة أو موزع إيثرنت أو موجه ، مثل توصيل جهازَي حاسوب شخصيين مباشرةً عبر محولات الشبكة الخاصة بهما . تدعم معظم أجهزة الإيثرنت الحديثة تقنية Auto MDI-X ، لذا لا فرق بين استخدام الكابلات المتقاطعة أو الكابلات العادية. ^{[ 2 ]}

يتكون كابل الألياف الضوئية من لب زجاجي مركزي محاط بعدة طبقات من مواد واقية. الغلاف الخارجي العازل مصنوع من التفلون أو البولي فينيل كلوريد (PVC) لمنع التداخل. ورغم ارتفاع سعره، إلا أنه يتميز بنطاق ترددي أعلى وقدرة على نقل البيانات لمسافات أطول. ^{[ 3 ]} يوجد نوعان رئيسيان من كابلات الألياف الضوئية: ألياف متعددة الأنماط قصيرة المدى، وألياف أحادية النمط طويلة المدى . تستخدم كابلات الألياف الضوئية إشارات ضوئية لنقل البيانات لمسافات طويلة بنطاق ترددي عالٍ وبأقل قدر من فقدان الإشارة.

يشكل الكابل المحوري خط نقل ، ويحصر الموجة الكهرومغناطيسية في منطقة داخل الكابل بين الموصل المركزي والغطاء الواقي. وينتقل التيار الكهربائي في الخط كليًا عبر العازل الموجود داخل الكابل بين الموصلين. ولذلك، يمكن ثني الكابلات المحورية ولفها (ضمن حدود معينة) دون أي آثار سلبية، كما يمكن تثبيتها على دعامات موصلة دون إحداث تيارات غير مرغوب فيها فيها.

استخدمت تقنيات الإيثرنت المبكرة، 10BASE5 و 10BASE2 ، إشارات النطاق الأساسي عبر الكابلات المحورية.

يُستخدم الكابل المحوري بشكل شائع لنقل إشارات التلفزيون وغيرها من الإشارات ذات النطاق الترددي الذي يصل إلى عدة ميغاهرتز. ورغم أن معظم المنازل تستخدم الكابلات المحورية لنقل إشارات التلفزيون ، فإن التقنيات الحديثة (مثل معيار ITU-T G.hn ) تتيح إمكانية استخدام الكابلات المحورية المنزلية لتطبيقات الشبكات المنزلية عالية السرعة ( إيثرنت عبر الكابل المحوري ).

كابل التوصيل هو كابل كهربائي أو ضوئي يُستخدم لتوصيل جهاز إلكتروني أو ضوئي بآخر لتوجيه الإشارات . تُوصل الأجهزة من أنواع مختلفة (مثل مُبدِّل متصل بجهاز كمبيوتر أو مُبدِّل متصل بجهاز توجيه) باستخدام كابلات التوصيل. تُصنع كابلات التوصيل عادةً بألوان متعددة لتسهيل تمييزها. ^{[ 2 ]} وعلى عكس الكابلات الهيكلية ، تتميز كابلات التوصيل بمرونة أكبر.

على الرغم من أن أسلاك الطاقة غير مصممة لتطبيقات الشبكات، فإن تقنية الاتصال عبر خطوط الطاقة (PLC) تسمح باستخدام هذه الأسلاك لربط أجهزة الكمبيوتر المنزلية، والأجهزة الطرفية، أو غيرها من المنتجات الاستهلاكية المتصلة بالشبكة. وكانت عائلة بروتوكولات HomePlug من أوائل تقنيات PLC. في ديسمبر 2008، اعتمد الاتحاد الدولي للاتصالات (ITU-T) التوصية G.hn / G.9960 كأول معيار عالمي للاتصالات عالية السرعة عبر خطوط الطاقة. ^{[ 4 ]} كما تحدد التوصية G.hn تقنيات الاتصالات عبر كابلات الفئة 3 المستخدمة في الهواتف والكابلات المحورية المستخدمة في تلفزيون الكابل المنزلي.
