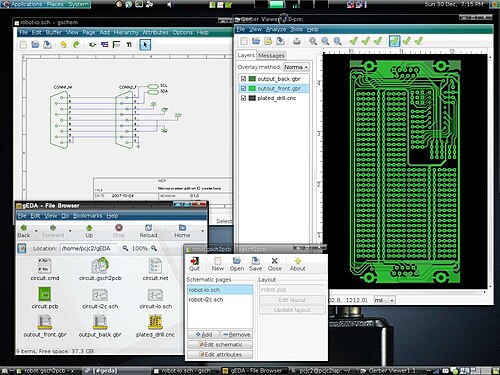

يعرض برنامجا Gschem و gerbv تصميم موصل بسيط قيد الإنشاء باستخدام مكونات من مجموعة gEDA.

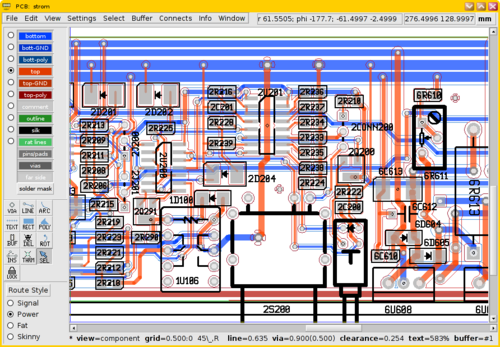

لقطة شاشة توضح برنامج تصميم لوحة الدوائر المطبوعة أثناء العمل.

يشير مصطلح gEDA إلى أمرين:

  1. مجموعة من تطبيقات البرمجيات ( أدوات التصميم بمساعدة الحاسوب ) المستخدمة في التصميم الإلكتروني، والمُرخصة بموجب رخصة جنو العمومية (GPL ). وبذلك، تُعدّ gEDA مجموعة تطبيقات للتصميم الإلكتروني بمساعدة الحاسوب (ECAD) أو أتمتة التصميم الإلكتروني (EDA ). وتُركز gEDA بشكل أساسي على تصميم لوحات الدوائر المطبوعة (بدلاً من تصميم الدوائر المتكاملة ). ويُشار إلى تطبيقات gEDA مجتمعةً باسم "مجموعة gEDA".
  2. مشروع gEDA هو ثمرة تعاون بين مطوري البرمجيات الحرة والمفتوحة المصدر ، الذين يعملون على تطوير وصيانة مجموعة أدوات gEDA. يتواصل المطورون عبر قوائم بريد gEDA، وقد شاركوا في فعالية " صيف جوجل للبرمجة " السنوية كمشروع واحد. يُشار إلى هذا التعاون غالبًا باسم "مشروع gEDA".

كلمة "gEDA" هي اختصار لـ " GPL " و "EDA". وقد سُبقت أسماء بعض الأدوات الفردية في حزمة gEDA بالحرف "g" للتأكيد على أنها مُرخصة بموجب رخصة جنو العمومية العامة .

تاريخ

بدأ أليس هفيزدا مشروع gEDA في محاولة لمعالجة نقص أدوات تصميم الدوائر الإلكترونية المجانية لأنظمة لينكس / يونكس . [ 4 ] صدر البرنامج الأول في 1 أبريل 1998، وتضمن برنامجًا لرسم المخططات وبرنامجًا لإنشاء قوائم الشبكات. [ 5 ] في ذلك الوقت، تم إنشاء موقع مشروع gEDA الإلكتروني وقوائمه البريدية .

كان المشروع في الأصل يخطط لكتابة برنامج لتصميم لوحات الدوائر المطبوعة (PCB). إلا أنه سرعان ما اكتشف برنامجًا مفتوح المصدر جاهزًا يُدعى "PCB". بعد ذلك، أُضيفت إمكانية توجيه قوائم التوصيلات إلى برنامج تصميم لوحات الدوائر المطبوعة (PCB) إلى برنامج gEDA، وتم التخلي عن خطط كتابة برنامج تصميم جديد من الصفر. في هذه الأثناء، أصبح المطورون العاملون على برنامج تصميم لوحات الدوائر المطبوعة (PCB) أعضاءً في مشروع gEDA.

تم إنشاء برامج أخرى مفتوحة المصدر لتحليل البيانات الاستكشافية في نفس الوقت تقريبًا. وانضم مؤلفو تلك البرامج إلى موقع gEDA الإلكتروني وقوائم البريد الإلكتروني، ومن هنا وُلد مشروع gEDA التعاوني.

لا يزال مشروع gEDA حاليًا عبارة عن مجموعة من أدوات البرمجيات التي طورها مطورون مختلفون (وإن تداخلت أعمالهم أحيانًا). ويرتكز المشروع على رؤية مشتركة لإنشاء مجموعة أدوات قوية ومفتوحة المصدر لتحليل البيانات الإلكترونية، مدفوعة بالمجتمع.

تم إنشاء pcb-rnd من gEDA/PCB في عام 2013. وتم توسيعه لاحقًا ليصبح مجموعة أدوات EDA تسمى Ringdove EDA.

تم فصل برنامج Lepton EDA عن مجموعة gEDA/gaf في أواخر عام 2016.

توقف تطوير مجموعة أدوات gEDA في العقد الثاني من القرن الحادي والعشرين. وفي عام 2025، تمت أرشفة صفحة المشروع على الإنترنت وويكي المشروع، وتم جعلهما للقراءة فقط. وتشير الصفحات المؤرشفة إلى Ringdove EDA كخليفة له.

وصف تفصيلي

بشكل عام، يشير مصطلح "مجموعة gEDA" إلى جميع مشاريع وتطبيقات البرمجيات الحرة التي ارتبطت بمشروع gEDA عبر القوائم البريدية geda-dev/geda-user. وتشمل هذه:

ضمن مجموعة أدوات gEDA، تُعدّ gEDA/gaf ("gaf اختصار لـ "gschem وما يرتبط بها") مجموعةً فرعيةً أصغر من الأدوات المُجمّعة تحت اسم gEDA، والتي يُشرف عليها مُؤسّسو مشروع gEDA مُباشرةً. تتضمن gEDA/gaf ما يلي:

  • gschem - برنامج لرسم المخططات
  • برنامج gnetlist - برنامج لإنشاء قوائم الشبكات
  • gsymcheck - مدقق بناء الجملة للرموز التخطيطية
  • gattrib - برنامج جداول بيانات لتحرير سمات الرموز على المخطط.
  • libgeda - مكتبات لـ gschem و gnetlist و gsymcheck
  • gsch2pcb - تحويل التعليقات التوضيحية من المخطط التخطيطي إلى التصميم باستخدام لوحة الدوائر المطبوعة
  • برامج مساعدة متنوعة

المنصات

لينكس

لأن أحد أهداف مشروع gEDA طويلة الأمد هو توفير مجموعة من تطبيقات EDA لنظام Linux ، فإن جميع تطبيقات gEDA Suite تُجمَّع وتُشغَّل على Linux. بالإضافة إلى بناء البرامج من المصدر، تتوفر الملفات التنفيذية الثنائية لجميع برامج gEDA Suite من أرشيفات الحزم الشائعة؛ ويمكن تثبيت البرامج على العديد من توزيعات Linux الشائعة باستخدام أدوات إدارة الحزم مثل apt أو dnf .

يونكس

جميع تطبيقات gEDA قابلة للتجميع والتشغيل على أنظمة تشغيل أخرى شبيهة بنظام يونكس ، مثل OpenBSD و FreeBSD و NetBSD . كما تدعم بعض هذه التوزيعات تثبيت الملفات الثنائية المعبأة مسبقًا باستخدام أدوات إدارة الحزم.

نظام التشغيل ماك أو إس إكس

تُثبّت معظم تطبيقات gEDA وتعمل بنجاح على نظام التشغيل Mac OS X ، عادةً باستخدام مدير الحزم Fink و Macports . ونظرًا لأن عددًا قليلاً من أدوات تصميم الدوائر الإلكترونية التجارية تعمل على نظام Mac، فقد جعلت هذه الميزة من gEDA حزمة تصميم إلكتروني شائعة بين مستخدمي Mac.

مايكروسوفت ويندوز

لا يُعدّ دعم نظام التشغيل مايكروسوفت ويندوز هدفًا رئيسيًا للمشروع حاليًا. مع ذلك، تتضمن بعض برامج حزمة gEDA آليات مدمجة لدعم ويندوز، ويمكن بناء هذه البرامج وتشغيلها على نظام ويندوز. لكن، لا يُوزّع مشروع gEDA الملفات التنفيذية الثنائية لمعظم برامج حزمة gEDA.

مجتمع

من أهم سمات مشروع gEDA مجتمع المستخدمين القوي الذي أنشأه. [ 6 ] ضمت قوائم بريد gEDA الإلكترونية مئات المشتركين، وكثير منهم خبراء في الإلكترونيات. وهكذا، أصبحت قوائم بريد gEDA الإلكترونية مصدرًا ليس فقط للمعلومات المتعلقة بتطبيقات gEDA، بل أيضًا لتبادل المعلومات العامة حول تصميم الإلكترونيات.

ونتيجة لانفتاح المشروع، يتم إنشاء الرموز التخطيطية والبصمات والبرامج النصية المساعدة ومشاركتها بحرية بين أعضاء مجتمع gEDA على موقع ويب فرعي، www.gedasymbols.org .
