واجهة كهربائية لقناة الألياف

تُعدّ واجهة Fibre Channel الكهربائية إحدى معيارين مرتبطين بـ Fibre Channel يُمكن استخدامهما لربط أجهزة الحاسوب فعليًا. أما المعيار الآخر فهو واجهة Fibre Channel الضوئية ، والتي لا يتناولها هذا المقال.

تُرسل الإشارات الكهربائية عبر قناة الألياف من خلال واجهة تفاضلية ثنائية الاتجاه . تتكون هذه الواجهة عادةً من كابلات مزدوجة مجدولة ذات مقاومة اسمية تبلغ 75 أوم (أحادية الطرف) أو 150 أوم (تفاضلية). يُعد هذا نظام إشارة تفاضلية حقيقي، لذا لا يوجد مرجع أرضي يمر عبر الكابل، باستثناء الغلاف الواقي. يتم اقتران الإشارة بتيار متردد ، مع وجود المكثفات المتصلة على التوالي عند طرف جهاز الإرسال في الوصلة.

يُعدّ تعريف جهد الإشارة في قناة الألياف معقدًا. تُحدد مخططات العين لكل من جهاز الإرسال وجهاز الاستقبال. هناك العديد من معايير مخطط العين التي يجب استيفاؤها جميعًا للامتثال للمعيار. ببساطة، يجب أن تُخرج دائرة الإرسال إشارة بفرق ذروة إلى ذروة لا يقل عن 600 مللي فولت ولا يزيد عن 2000 مللي فولت. تبدو الإشارة الجيدة أشبه بموجة جيبية بتردد أساسي يساوي نصف معدل نقل البيانات، أي 1 جيجاهرتز لنظام نموذجي يعمل بسرعة 2 جيجابت في الثانية.

الهدف من معدل خطأ البت ( BER) لأنظمة قنوات الألياف هو 1 من 10^ ¹² (بت واحد من بين مليار بت). عند سرعة 2 جيجابت /ثانية، يُعادل هذا سبعة أخطاء في الساعة. لذا، يُعدّ هذا حدثًا شائعًا، ويجب أن تحتوي دوائر الاستقبال على منطق لمعالجة الأخطاء. ولتحقيق هذا المعدل المنخفض للخطأ، تُحدد "ميزانيات" الارتعاش لجهاز الإرسال والكابلات.

تُستخدم أنواعٌ مختلفة من موصلات قناة الألياف في صناعة الحواسيب. وتنتشر تفاصيل توصيلاتها في وثائق رسمية متعددة. تشرح الأقسام التالية توصيلات قناة الألياف الأكثر شيوعًا مع بعض التعليقات حول وظيفة إشاراتها الكهربائية.

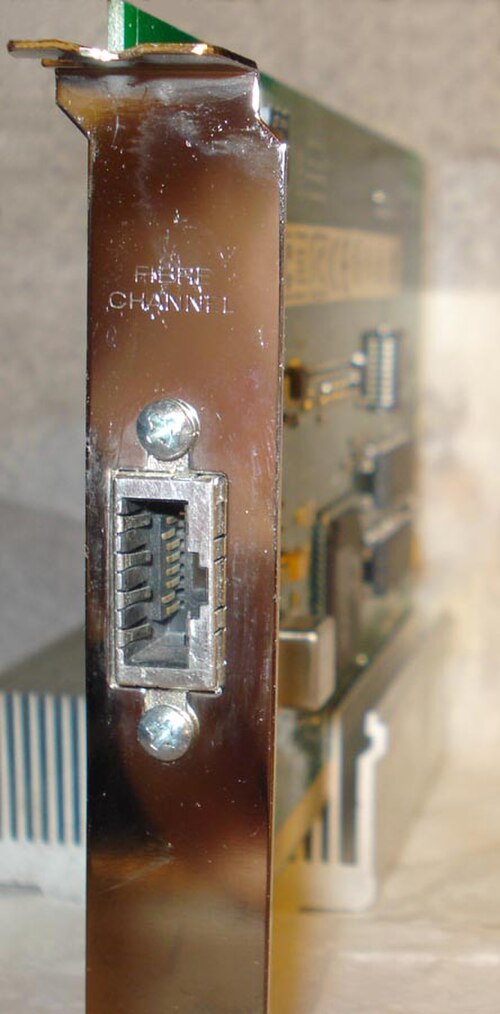

أكثر موصلات قناة الألياف شيوعًا هي موصلات الكابلات، المستخدمة للربط بين المُهيئات والأهداف (عادةً حاويات الأقراص). توجد أيضًا "موصلات الأجهزة" الموجودة على محركات أقراص قناة الألياف واللوحات الخلفية للحاويات. تتضمن موصلات الأجهزة دبابيس لتزويد الطاقة ولضبط خيارات القرص.

تُستخدم الدبابيس الاختيارية 2 و3 و7 و8 مع محول بصري خارجي. ويُطلق على هذا غالبًا اسم وحدة واجهة الوسائط (MIA).

غالبًا ما تحتوي موصلات الألياف الضوئية من نوع DE-9 على أربعة أطراف توصيل فقط. لاحظ أنها الأطراف الأربعة الخارجية، أي نفس المستخدمة في تقنية Token Ring ، وهذه طريقة سهلة للتمييز بين كابل الألياف الضوئية وكابل RS-232 .

وصلة بيانات تسلسلية عالية السرعة ذات 8 دبابيس (HSSDC)

تُستخدم الدبابيس الاختيارية 2 و4 و5 و7 مع محول بصري خارجي. ويُطلق على هذا غالبًا اسم وحدة واجهة الوسائط (MIA).

وصلة بيانات تسلسلية عالية السرعة ذات 7 دبابيس (HSSDC2)

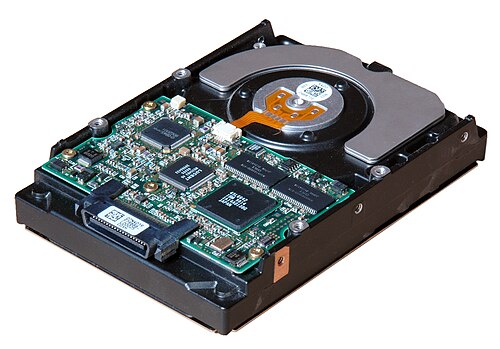

موصل قرص SCA-2 ذو 40 سنًا. على الرغم من أن SCA-2 هو الاسم الرسمي لهذا الموصل، إلا أنه يُطلق عليه غالبًا اسم SCA-40 لتمييزه بعدد أسنانه عن الموصلات الأخرى المماثلة.

تُستخدم بعض إشارات الإدخال إلى قرص قناة الألياف للتحكم في الخيارات، كما يلي:

خيارات بدء التشغيل - إذا بدأت جميع الأقراص في الحاوية بالدوران فور تشغيل الطاقة، فقد يؤدي ذلك إلى زيادة الحمل على وحدة التزويد بالطاقة. هناك طريقتان متاحتان لتجنب هذه المشكلة:

خيارات DEVCTRL - قد يتسبب القرص ذو سرعة الواجهة غير المناسبة في مشاكل خطيرة عند إدخاله في غلاف. يتم تجنب هذه المشكلة بتوفير ثلاثة منافذ إدخال للقرص تحدد سرعة الواجهة التي سيعمل بها:
