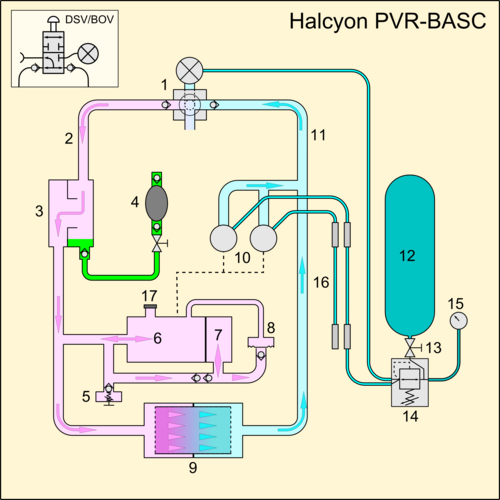

مخطط تخطيطي لدائرة التنفس ونظام إمداد الغاز الهوائي لجهاز إعادة التنفس Halcyon PVR-BASC.

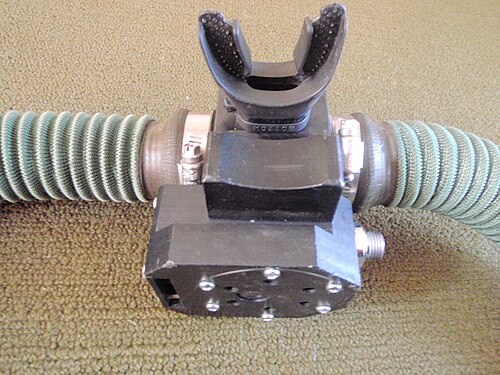

  • صمام DSV/BOV واحد مزود بصمامات عدم رجوع
  • 2 خرطوم الزفير
  • 3. مصيدة المياه الأساسية
  • 4 مضخة تصريف يدوية
  • 5 صمام تخفيف الضغط الزائد
  • 6 رئة مضادة رئيسية تعمل بالمنفاخ
  • 7. جهاز تفريغ الهواء من خلال المنفاخ (حجم متغير)
  • 8 صمام التفريغ
  • 9. جهاز تنقية ذو تدفق محوري مع مصيدة مياه ثانوية
  • 10 صمامات طلب غاز التغذية
  • 11 خرطوم الاستنشاق
  • 12 أسطوانة إمداد الغاز
  • صمام الأسطوانة رقم 13
  • 14 منظم الضغط العالي (المرحلة الأولى)
  • 15 مقياس ضغط غاطس
  • 16 موصل غاز متوسط ​​الضغط
  • 17 منفذ تصريف لتنظيف وتجفيف الرئة المضادة

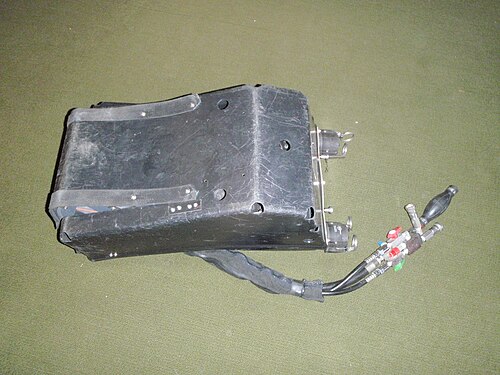

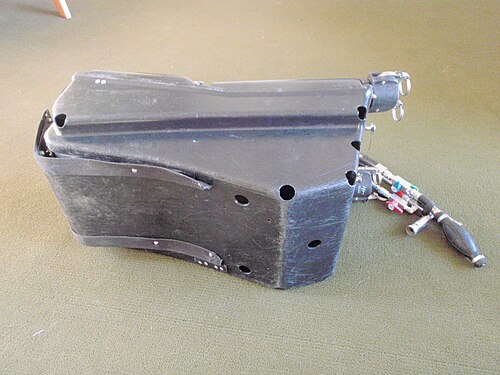

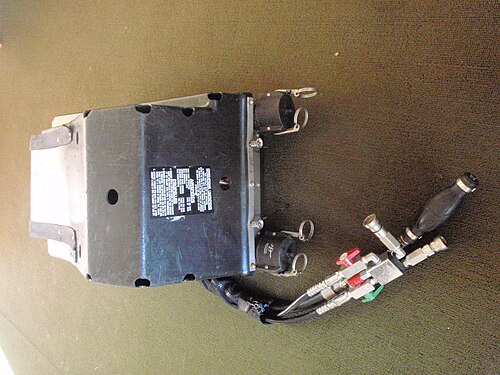

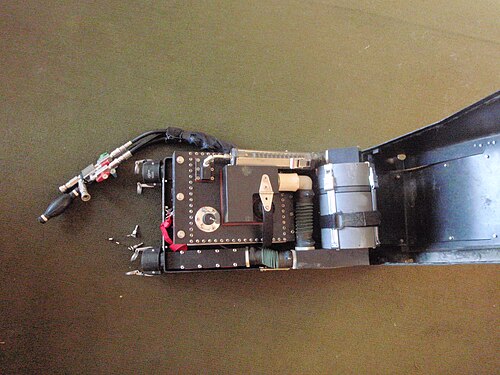

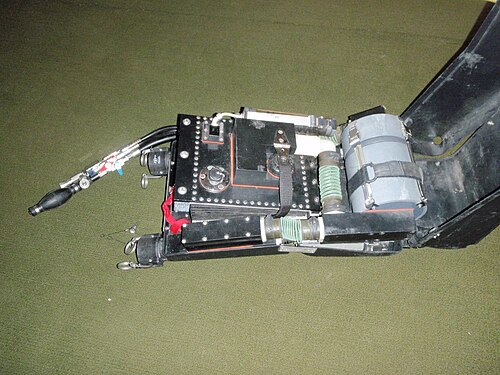

جهاز إعادة التنفس شبه المغلق Halcyon ذو نظام الإضافة السلبية المتغيرة النسبة هو تصميم فريد من نوعه لأجهزة إعادة التنفس شبه المغلقة، يستخدم نظام إضافة غاز سلبية معوضة للعمق. [ 1 ] تعني الإضافة السلبية أنه في حالة التشغيل المستقر (عند عمق ثابت)، تُضاف كمية من غاز التغذية النقي استجابةً لانخفاض حجم الغاز في الدائرة - يُحقن الغاز عندما يُفعّل الجزء العلوي من الرئة المضادة صمام إضافة من نوع الطلب، والذي يوفر غاز التغذية طالما استمر الغواص في الاستنشاق. تُطلق الآلية الغاز إلى البيئة بما يتناسب مع حجم التنفس لتحفيز تغذية الغاز هذه.

في جهاز قياس حجم الهواء المتبقي بعد التنفس (PVR-BASC)، يعتمد حجم الغاز المُفرَغ على العمق وحجم الزفير . وتحدث إضافة الغاز بشكل سلبي خلال كل شهيق، حيث يكون حجم الحلقة أقل من حجم الغاز المُفرَغ. وتختلف النسبة الحجمية للغاز المُفرَغ إلى حجم الغاز الزفير باختلاف العمق، وتقل مع ازدياد الضغط. [ 2 ]

عند السطح، يُطرح ربع حجم الزفير. ومع ازدياد الضغط المحيط مع العمق، يقل حجم التجويف الداخلي، ويؤدي انخفاض كمية الغاز المطروح إلى توفير كمية أكسجين تتناسب بشكل أدق مع الاستخدام، كما يوفر كمية كبيرة من الغاز.

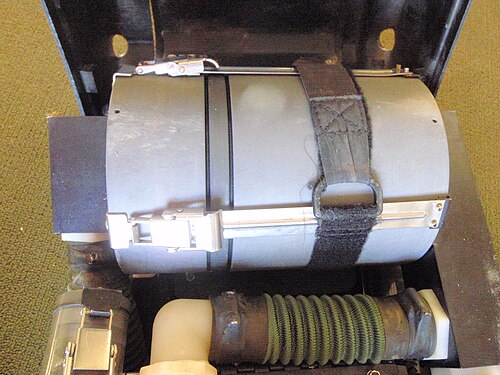

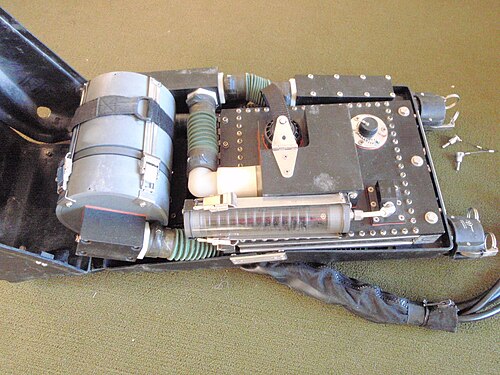

يُضاف الغاز إلى الدائرة بعد جهاز التنقية ، مما يعني أن الغاز النقي يصبح متاحًا للتنفس فورًا. وهذا يعني أيضًا ضرورة مراعاة ذلك عند حساب نسبة الأكسجين في غاز الاستنشاق . كما يقلل هذا من تعرض وسط امتصاص جهاز التنقية للغاز البارد، ويزيد من مدة بقاء غاز الزفير في الجهاز، مما يُحسّن كفاءة امتصاص ثاني أكسيد الكربون .

يتم تصريف الغاز قبل وصول الغاز المتبقي من الزفير إلى جهاز التنقية، لذا لا يُهدر الغاز المُصرّف طاقة الجهاز. يُضاف الغاز النقي عندما يصل غطاء الرئة المضادة إلى أدنى مستوى له قرب نهاية الزفير، فيُستنشق معظمه إلى الحيز الميت التنفسي ، ويحدث معظم الاختلاط بعد الزفير.

يتم تصريف الغاز الزائد الناتج عن التمدد أثناء الصعود من خلال صمام تخفيف الضغط الزائد.

تتلاشى تناسبية حجم تفريغ الرئة المعاكسة مع العمق عند عمق يزيد عن 90  مترًا (10 بار)، لذا فإن توفير الغاز عند هذا العمق ليس كبيرًا كما هو الحال في الغطسات الأقل عمقًا. وستؤدي معدلات التغذية الأعلى قليلًا إلى تقريب الضغط الجزئي للأكسجين في الدائرة من قيمة غاز التغذية. [ 3 ]

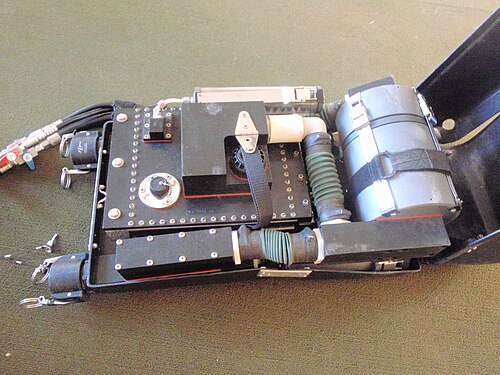

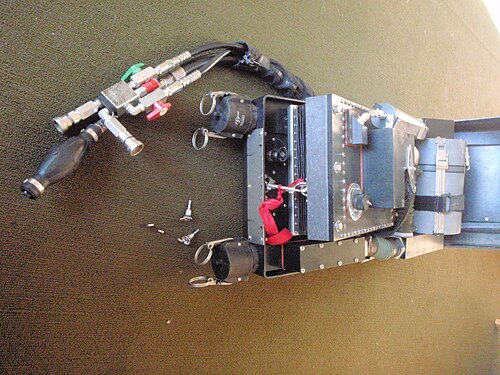

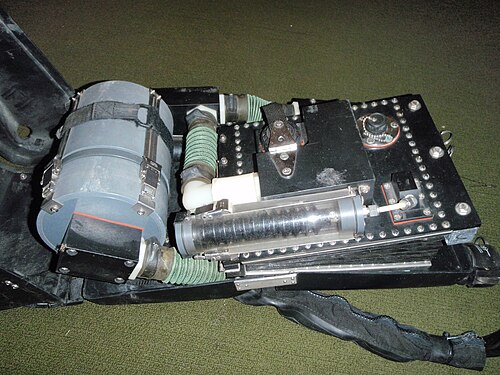

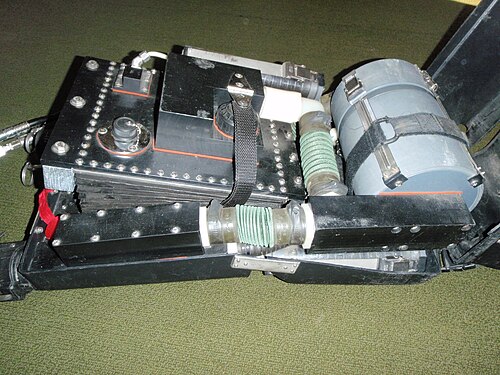

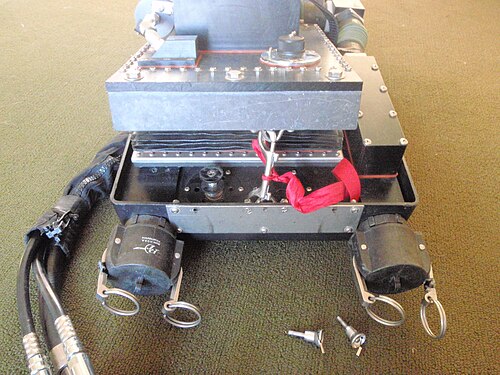

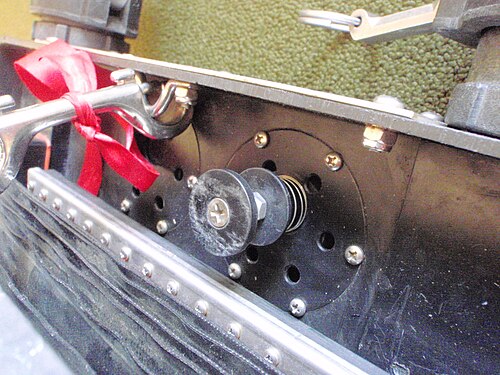

الرئة المضادة

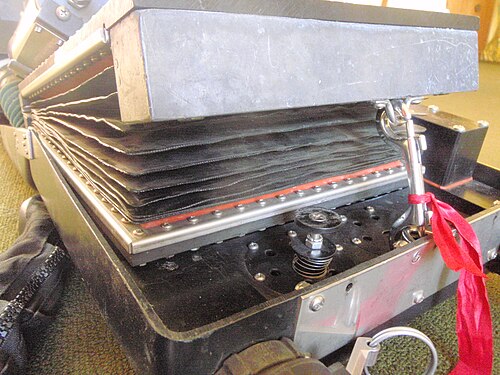

يحتوي جهاز PVR-BASC على رئة مضادة مزودة بمنفاخ مفصلي ، على غرار جهاز Interspiro DCSC ، ومثل جهاز DCSC، فإن الغطاء العلوي للرئة المضادة مُثقّل لتحسين جهد التنفس . ولكن على عكس جهاز DCSC، يستخدم جهاز PVR-BASC منفاخًا ثانويًا داخليًا لتفريغ جزء من غاز الزفير أثناء الشهيق من دورة التنفس، عندما تُغلق الرئة المضادة الرئيسية وتضخ محتويات المنفاخ الداخلي للخارج. ويؤدي انخفاض حجم الرئة المضادة الداخلية مع العمق إلى تقريب لتفريغ كتلة تتناسب مع حجم التنفس.

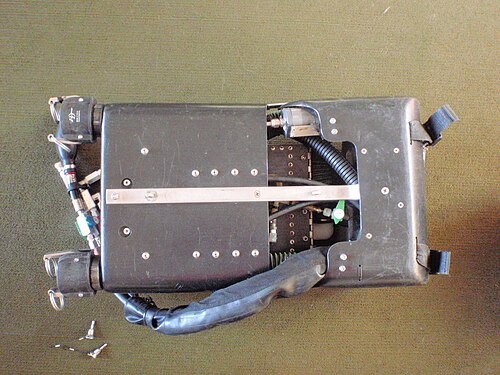

حزام

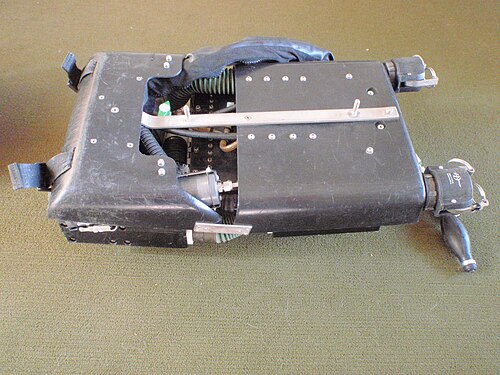

تم تصميم جهاز PVR-BASC ليتم حمله على لوحة ظهر هوغارثيان القياسية وحزام الجناح .

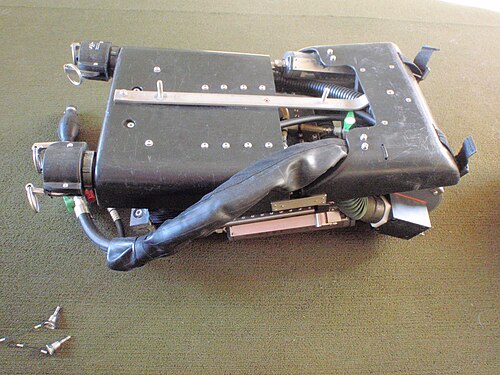

إمدادات الغاز

صُمم الإطار لحمل أسطوانة على كل جانب. القيود الوحيدة على الحجم هي ما يستطيع الغواص حمله، وقدرة جهاز تنقية الغازات على التحمل. عادةً ما تُجهز الأسطوانات بمنظمات ضغط مفتوحة الدائرة في تكوين DIR القياسي للطوارئ ، وخرطوم إمداد مزود بوصلة سريعة على كل أسطوانة لتزويد جهاز إعادة التنفس.

نسبة الأكسجين الحلقي

يحافظ جهاز إعادة التنفس على تركيبة غاز التنفس ثابتة إلى حد كبير عند أي عمق معين بغض النظر عن مستوى الجهد المبذول، ولكن استهلاك الغاز سيختلف باختلاف الجهد المبذول.
