تاريخ محركات الأقراص المغناطيسية من IBM

الموسوعة الحرة

قامت شركة IBM بتصنيع أجهزة تخزين الأقراص المغناطيسية من عام 1956 إلى عام 2003، عندما باعت أعمال محرك الأقراص الصلبة لشركة Hitachi . [1] [2] تم اختراع كل من محرك الأقراص الصلبة (HDD) ومحرك الأقراص المرنة (FDD) بواسطة شركة IBM وعلى هذا النحو كان موظفو IBM مسؤولين عن العديد من الابتكارات في هذه المنتجات وتقنياتها. [3] لم يتغير الترتيب الميكانيكي الأساسي لمحركات الأقراص الصلبة منذ IBM 1301. يتم قياس أداء محرك الأقراص وخصائصه بنفس المعايير الآن كما كانت في الخمسينيات من القرن الماضي. لم تشهد سوى عدد قليل من المنتجات في التاريخ مثل هذا الانخفاض المذهل في التكلفة والحجم المادي جنبًا إلى جنب مع التحسينات الدرامية بنفس القدر في السعة والأداء.

قامت شركة IBM بتصنيع محركات أقراص مرنة مقاس 8 بوصات من عام 1969 حتى منتصف الثمانينيات، لكنها لم تصبح شركة مصنعة كبيرة لمحركات أقراص مرنة أصغر حجمًا، مقاس 5.25 أو 3.5 بوصة (يشير البعد إلى قطر القرص المرن، وليس حجم المحرك). [4] عرضت شركة IBM دائمًا محركات الأقراص المغناطيسية الخاصة بها للبيع لكنها لم تقدمها بشروط الشركة المصنعة للمعدات الأصلية (OEM) حتى عام 1981. [5] بحلول عام 1996، توقفت شركة IBM عن تصنيع محركات الأقراص الصلبة الفريدة لأنظمتها وكانت تقدم جميع محركات الأقراص الثابتة الخاصة بها كشركة مصنعة للمعدات الأصلية. [6] [7]

تستخدم شركة IBM العديد من المصطلحات لوصف محركات الأقراص المغناطيسية المتنوعة التي تنتجها، مثل جهاز التخزين ذي الوصول المباشر (DASD)، وملف القرص، وملف القرص المرن. وهنا، يتم استخدام المصطلحات القياسية الحالية في الصناعة، محرك الأقراص الصلبة (HDD) ومحرك الأقراص المرنة (FDD).

محركات الأقراص الصلبة IBM المبكرة

اي بي ام 350

جهاز IBM 305 في ترسانة الجيش الأمريكي ريد ريفر ، مع محركي أقراص IBM 350 في المقدمة

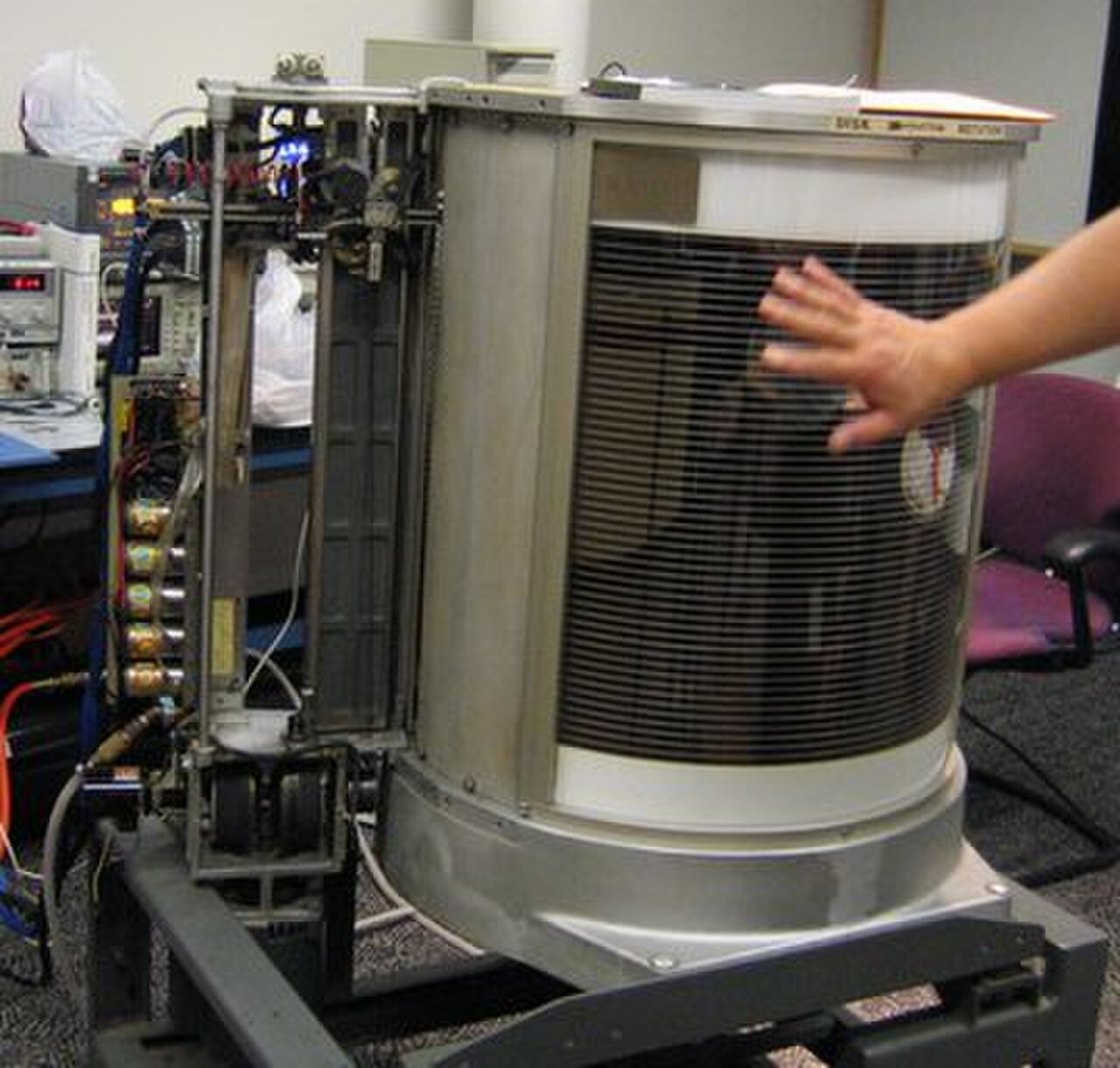

آلية RAMAC في متحف تاريخ الكمبيوتر

تم الإعلان عن وحدة تخزين الأقراص IBM 350 ، أول محرك أقراص، من قبل شركة IBM كمكون لنظام كمبيوتر IBM 305 RAMAC في 14 سبتمبر 1956. [8] [9] [10] [11] وفي الوقت نفسه، تم الإعلان عن منتج مشابه جدًا، IBM 355، لنظام كمبيوتر IBM 650 RAMAC. تعني كلمة RAMAC "طريقة الوصول العشوائي للمحاسبة والتحكم". تم شحن النموذج الهندسي الأول لوحدة تخزين الأقراص 350 إلى شركة Zellerbach Paper Company ، سان فرانسيسكو، في يونيو 1956، [12] مع بدء شحن الإنتاج في نوفمبر 1957 بشحن وحدة إلى شركة United Airlines في دنفر، كولورادو. [13]

كان الدافع وراء تصميمه هو الحاجة إلى المحاسبة في الوقت الفعلي في مجال الأعمال. [14] يخزن 350 5 ملايين حرف 6 بت (3.75 ميجا بايت). [15] يحتوي على اثنين وخمسين قرصًا بقطر 24 بوصة (610  مم ) منها 100 سطح تسجيل مستخدم، مع حذف السطح العلوي للقرص العلوي والسطح السفلي للقرص السفلي. يحتوي كل سطح على 100 مسار. تدور الأقراص بسرعة 1200 دورة في الدقيقة . يبلغ معدل نقل البيانات 8800 حرف في الثانية. تحرك آلية الوصول زوجًا من الرؤوس لأعلى ولأسفل لتحديد زوج من الأقراص (سطح سفلي واحد وسطح علوي واحد) وللداخل والخارج لتحديد مسار تسجيل لزوج من الأسطح. تمت إضافة العديد من النماذج المحسنة في الخمسينيات من القرن الماضي. تم تأجير نظام IBM RAMAC 305 مع تخزين قرص 350 مقابل 3200 دولار شهريًا. تم سحب 350 رسميًا في عام 1969.

تعتبر براءة الاختراع الأمريكية رقم 3,503,060 من برنامج RAMAC بشكل عام بمثابة براءة الاختراع الأساسية لمحركات الأقراص. [16] تم إلغاء محرك الأقراص الأول على الإطلاق في البداية من قبل مجلس إدارة IBM بسبب تهديده لأعمال بطاقات IBM المثقبة ولكن مختبر IBM في سان خوسيه استمر في التطوير حتى تمت الموافقة على المشروع من قبل رئيس IBM. [17]

يبلغ طول خزانة 350 60 بوصة (150 سم)، وارتفاعها 68 بوصة (170 سم)، وعرضها 29 بوصة (74 سم).

يبلغ وزن وحدة RAMAC حوالي طن واحد، ويجب تحريكها باستخدام الرافعات الشوكية، وكانت تُنقل كثيرًا عبر طائرات شحن كبيرة. [18] وفقًا لكوري مونس، نائب رئيس الأبحاث في شركة Hitachi Global Storage Technologies (التي استحوذت على أعمال التخزين الخاصة بشركة IBM)، كان من الممكن زيادة سعة تخزين محرك الأقراص إلى ما يزيد عن خمسة ملايين حرف، لكن قسم التسويق في شركة IBM في ذلك الوقت كان ضد محرك أقراص ذي سعة أكبر، لأنهم لم يعرفوا كيفية بيع منتج بسعة تخزين أكبر. ومع ذلك، تم الإعلان عن إصدارات ذات سعة مضاعفة من 350 [8] في يناير 1959 وتم شحنها في وقت لاحق من نفس العام.

في عام 1984، تم تصنيف ملف قرص RAMAC 350 كمعلم تاريخي دولي من قبل الجمعية الأمريكية للمهندسين الميكانيكيين. [19] في عام 2002 في مركز تراث القرص المغناطيسي، بدأ فريق [20] بقيادة آل هوغلاند ترميم IBM 350 RAMAC بالتعاون مع جامعة سانتا كلارا . [21] في عام 2005، انتقل مشروع ترميم RAMAC إلى متحف تاريخ الكمبيوتر ، ماونتن فيو، كاليفورنيا ويتم عرضه الآن للجمهور في معرض الثورة بالمتحف. [22]

آي بي إم 353

كان محرك الأقراص IBM 353 ، المستخدم في IBM 7030 ، مشابهًا لمحرك الأقراص IBM 1301، ولكن بمعدل نقل أسرع. تبلغ سعته 2,097,152 (2 21 ) كلمة 64 بت أو 134,217,728 (2 27 ) بت وينقل 125,000 كلمة في الثانية. [23] كانت الوحدة النموذجية التي تم شحنها في أواخر عام 1960 هي أول محرك أقراص يستخدم رأسًا واحدًا لكل سطح يطير على طبقة من الهواء المضغوط كما هو الحال في تصميم الرأس الأقدم لتخزين الأقراص IBM 350 (RAMAC). استخدمت محركات الأقراص 353 الإنتاجية رؤوسًا ذاتية الطيران تشبه بشكل أساسي رؤوس 1301.

آي بي إم 355

تم الإعلان عن IBM 355 في 14 سبتمبر 1956، كإضافة إلى IBM 650 الشهير . [24] وقد استخدم آلية IBM 350 مع ما يصل إلى ثلاثة أذرع وصول [ب] وتخزين 6 ملايين رقم عشري و600000 علامة. [24] وقد نقل مسارًا كاملاً من وإلى ذاكرة النواة المغناطيسية لجهاز 653 ، وهو خيار IBM 650 الذي تضمن ستين كلمة موقعة مكونة من 10 أرقام فقط، وهو ما يكفي لمسار واحد من القرص أو تسجيل شريط، إلى جانب ميزتين غير مرتبطتين.

آي بي إم 1405

تم الإعلان عن وحدة تخزين القرص IBM 1405 في عام 1961 وتم تصميمها للاستخدام مع أجهزة الكمبيوتر التجارية متوسطة الحجم من سلسلة IBM 1400. [25] يتمتع الطراز 1405 بسعة تخزين تبلغ 10 ملايين حرف أبجدي رقمي (60,000,000 بت) على 25 قرصًا. يتمتع الطراز 2 بسعة تخزين تبلغ 20 مليون حرف أبجدي رقمي (120,000,000 بت) على 50 قرصًا. في كلا الطرازين، يتم تكديس الأقراص رأسياً على عمود يدور بسرعة 1200 دورة في الدقيقة.

يحتوي كل جانب من كل قرص على 200 مسار مقسمة إلى خمسة قطاعات. القطاعات 0-4 على السطح العلوي والقطاعات 5-9 على السطح السفلي. يحتوي كل قطاع على 178 أو 200 حرف. يحتوي كل ذراع وصول متشعب الشكل على رأسين للقراءة والكتابة، أحدهما لأعلى القرص والآخر لأسفل نفس القرص. يتم تثبيت أذرع الوصول على عربة بجانب مجموعة الأقراص. أثناء عملية البحث، يتحرك ذراع الوصول، تحت التحكم الإلكتروني، عموديًا للبحث عن قرص 0-49 ثم أفقيًا للبحث عن مسار 0-199. يتوفر عشرة قطاعات في كل مسار. يستغرق الأمر حوالي 10 مللي ثانية لقراءة أو كتابة قطاع.

يتراوح وقت الوصول من 100 مللي ثانية إلى أقصى وقت وصول للطراز 2 وهو 800 مللي ثانية و700 مللي ثانية للطراز 1. تحتوي وحدة تخزين القرص 1405 الطراز 2 على 100000 قطاع تحتوي إما على 200 حرف في وضع النقل أو 178 حرفًا في وضع التحميل ، مما يضيف بت علامة كلمة لكل حرف. يحتوي الطراز 1 على 50000 قطاع. [26]

اي بي ام 7300

تم تصميم وحدة تخزين القرص IBM 7300 للاستخدام مع IBM 7070 ؛ أعلنت IBM عن الطراز 2 في عام 1959، ولكن عندما أعلنت IBM عن الطراز 1301 في 5 يونيو 1961، وجد العملاء أن الطرازين 7070 و7074 أكثر جاذبية من الطراز 7300. يستخدم الطراز 7300 نفس التكنولوجيا المستخدمة في IBM 350 و IBM 355 و IBM 1405

آي بي إم 1301

تم الإعلان عن وحدة تخزين القرص IBM 1301 في 2 يونيو 1961 [27] [28] بنموذجين. تم تصميمه للاستخدام مع أجهزة الكمبيوتر المركزية من سلسلة IBM 7000 و IBM 1410. يخزن 1301 28 مليون حرف (168،000،000 بت) لكل وحدة (25 مليون حرف مع 1410). تحتوي كل وحدة على 25 قرصًا كبيرًا و40 [ج] سطح تسجيل للمستخدم، مع 250 مسارًا لكل سطح. يحتوي الطراز 1301 على وحدة واحدة، ويحتوي الطراز 2 على وحدتين، مكدستين رأسياً. تدور الأقراص بسرعة 1800 دورة في الدقيقة. يتم نقل البيانات بسرعة 90.000 حرف في الثانية.

إن أحد التطورات الرئيسية التي طرأت على أجهزة IBM 350 و IBM 1405 هو استخدام ذراع ورأس منفصلين لكل سطح تسجيل، حيث تتحرك كل الأذرع للداخل والخارج معًا مثل المشط الكبير. وهذا يلغي الوقت اللازم للذراع لسحب الرأس من أحد الأقراص والتحرك لأعلى أو لأسفل إلى قرص جديد. كما أن البحث عن المسار المطلوب أسرع، حيث إن الرأس عادةً ما يكون في منتصف القرص، وليس يبدأ من الحافة الخارجية، مع التصميم الجديد. ويتم تقليل الحد الأقصى لوقت الوصول إلى القرص إلى 180 ميلي ثانية.

يُعد محرك الأقراص 1301 أول محرك أقراص يستخدم رؤوسًا مصممة ديناميكيًا هوائيًا للطيران فوق سطح القرص على طبقة رقيقة من الهواء. [3] وهذا يسمح لها بأن تكون أقرب كثيرًا إلى سطح التسجيل، مما يحسن الأداء بشكل كبير.

يتصل 1301 بالكمبيوتر عبر وحدة التحكم في الملفات IBM 7631. تسمح الطرز المختلفة من 7631 باستخدام 1301 مع كمبيوتر من سلسلة 1410 أو 7000، أو يمكن مشاركته بين جهازين من هذا النوع. [29]

تم تأجير جهاز IBM 1301 Model 1 مقابل 2100 دولار شهريًا أو يمكن شراؤه مقابل 115500 دولار. كانت أسعار جهاز Model 2 3500 دولار شهريًا أو 185000 دولار للشراء. تكلف وحدة التحكم IBM 7631 مبلغًا إضافيًا قدره 1185 دولارًا شهريًا أو 56000 دولار للشراء. تم سحب جميع الطرز في عام 1970. [27]

آي بي إم 1302

تم تقديم وحدة تخزين القرص IBM 1302 في سبتمبر 1963. [ 30 ] أدى التسجيل المحسن إلى مضاعفة سعتها أربع مرات عن 1301، إلى 117 مليون حرف 6 بت لكل وحدة. يبلغ متوسط ​​وقت الوصول 165 مللي ثانية ويمكن نقل البيانات بسرعة 180 ألف حرف / ثانية، أي أكثر من ضعف سرعة 1301. هناك آليتان للوصول لكل وحدة، واحدة للأسطوانات الداخلية 250 والأخرى للأسطوانات الخارجية 250. [31] كما هو الحال مع 1301، يوجد طراز 2 يضاعف السعة عن طريق تكديس وحدتين. تم تأجير IBM 1302 Model 1 مقابل 5600 دولار شهريًا أو يمكن شراؤه مقابل 252000 دولار. كانت أسعار الطراز 2 7900 دولار شهريًا أو 355500 دولار للشراء. بلغت تكلفة وحدة التحكم IBM 7631 مبلغًا إضافيًا قدره 1185 دولارًا شهريًا أو 56000 دولار للشراء. وتم سحب وحدة التحكم 1302 في فبراير 1965.

آي بي إم 1311

محركات أقراص IBM 1311 – الطراز 2 (التابع) والطراز 3 (الرئيسي)
محرك أقراص IBM 1311 مع مجموعة أقراص IBM 1316 القابلة للإزالة في متحف تاريخ الكمبيوتر

تم الإعلان عن محرك تخزين الأقراص IBM 1311 في 11 أكتوبر 1962، وتم تصميمه للاستخدام مع العديد من أجهزة الكمبيوتر التجارية والعلمية متوسطة الحجم. [32] يبلغ حجم وشكل 1311 تقريبًا حجم وشكل الغسالة ذات التحميل العلوي ويخزن 2 مليون حرف (12000000 بت) (أو في ما يسمى "وضع التحميل" على IBM 1401، يمكن للقطاع أن يحمل 90 حرفًا من 7 بت، أو 12600000 بت إجمالاً [33] ) على حزمة أقراص IBM 1316 القابلة للإزالة . [34] تم تقديم سبعة نماذج من 1311 خلال الستينيات. تم سحبها خلال أوائل السبعينيات.

يبلغ ارتفاع كل قرص من أقراص IBM 1316 4 بوصات (100 مم) ويزن 10 أرطال (4.5 كجم) ويحتوي على ستة أقراص بقطر 14 بوصة (360 مم)، مما ينتج عنه 10 أسطح تسجيل (الأسطح الخارجية غير مستخدمة). يتم تثبيت رؤوس القراءة/الكتابة الفردية العشر على محرك مشترك داخل محرك الأقراص والذي يتحرك للداخل والخارج هيدروليكيًا ويتم تثبيته ميكانيكيًا عند المسار المطلوب قبل حدوث القراءة أو الكتابة. تدور الأقراص بسرعة 1500 دورة في الدقيقة. يحتوي كل سطح تسجيل على 100 مسار مع 20 قطاعًا لكل مسار. يخزن كل قطاع 100 حرف. يتم تغطية حزمة الأقراص بغلاف بلاستيكي شفاف وغطاء سفلي عندما لا تكون قيد الاستخدام. يتم تدوير مقبض الرفع في الجزء العلوي الأوسط من الغطاء لتحرير الغطاء السفلي. ثم يتم فتح الجزء العلوي من محرك 1311 وخفض الغلاف البلاستيكي في فتحة محرك الأقراص (على افتراض أنه فارغ). يتم تدوير المقبض مرة أخرى لتثبيت الأقراص في مكانها وتحرير الغلاف البلاستيكي، والذي يتم إزالته بعد ذلك وإغلاق غطاء محرك الأقراص. يتم عكس العملية لإزالة مجموعة الأقراص. يتم استخدام نفس الأساليب للعديد من مجموعات الأقراص اللاحقة.

هناك سبعة نماذج من محرك الأقراص 1311. أول محرك متصل بالنظام هو "محرك رئيسي" يحتوي على وحدة التحكم ويمكنه التحكم في عدد من "محركات الأقراص الثانوية" من طراز 2. [34]

  1. محرك رئيسي على نظام IBM 1440 أو IBM 1460 أو IBM 1240 ويمكنه التحكم في ما يصل إلى أربعة محركات طراز 2. تم تقديمه في 11 أكتوبر 1962. تم سحبه في 8 فبراير 1971.
  2. محرك تابع لمحرك رئيسي. يمكن أن يحتوي على أي ميزة خاصة مدمجة في المحرك الرئيسي. تم تقديمه في 11 أكتوبر 1962. تم سحبه في 6 يناير 1975.
  3. محرك رئيسي على نظام IBM 1620 أو IBM 1710 ويمكنه التحكم في ما يصل إلى ثلاثة محركات طراز 2. لا يدعم أي ميزات خاصة. تم طرحه في السوق في 11 أكتوبر 1962. تم سحبه في 12 مايو 1971.
  4. محرك رئيسي على نظام IBM 1401 ويمكنه التحكم في ما يصل إلى أربعة محركات طراز 2. تم تقديمه في 11 أكتوبر 1962. تم سحبه في 8 فبراير 1971.
  5. محرك رئيسي على نظام IBM 1410 أو IBM 7010 أو IBM 7740 ويمكنه التحكم في ما يصل إلى أربعة محركات طراز 2. يأتي البحث المباشر كميزة قياسية في هذا الطراز. تم طرحه في 7 يناير 1963. تم سحبه في 12 مايو 1971.
  6. لا توجد معلومات متاحة، ربما محرك رئيسي. تم تقديمه في 5 مارس 1968. تم سحبه في 2 فبراير 1971. [32]
  7. لا توجد معلومات متاحة، ربما محرك تابع للطراز 6. تم تقديمه في 5 مارس 1968. تم سحبه في 2 فبراير 1971. [32]

الميزات الخاصة الاختيارية هي:

  • البحث المباشر: بدون هذا الخيار، يعود كل بحث إلى المسار صفر أولاً.
  • مسح القرص: بحث سريع تلقائي عن معرف أو حالة.
  • تداخل البحث: يسمح بالبحث عن تداخل قراءة أو كتابة واحدة، وأي عدد من عمليات البحث الأخرى، عندما يكون هناك محركات متعددة قيد الاستخدام.
  • سجل المسار: يزيد من سعة القرص عن طريق كتابة سجل كبير واحد لكل مسار بدلاً من استخدام 20 قطاعًا منفصلًا. يمكن للمسار أن يحتوي على 2980 حرفًا في "وضع النقل" ذي 6 بتات، و2682 حرفًا في "وضع التحميل"، مما يمنح محرك الأقراص سعة إجمالية تبلغ 17880000 بت في وضع 6 بتات، و18774000 بت في وضع 7 بتات. [35]

تحتوي محركات الأقراص الرئيسية، النماذج 1 و3 و4 و5، التي تحتوي على مصادر طاقة إضافية ومنطق التحكم، على عرض أوسع بحوالي قدم من محرك الأقراص الثانوي للنموذج 2.

IBM System/360 وأقراص HDD الأخرى من IBM mainframe

آي بي إم 2302

IBM 2302 هو إصدار System/360 من 1302 ، مع تنسيق المسار وفقًا لهندسة S/360 DASD بدلاً من هندسة سلسلة 7000.

يستخدم وحدة غير قابلة للإزالة مكونة من 25 قرصًا، منها 46 سطحًا تستخدم للتسجيل. يحتوي الطراز 2302 3 على وحدة واحدة والطراز 4 وحدتين. توجد آليتان مستقلتان للوصول لكل وحدة، واحدة للأسطوانات الداخلية البالغ عددها 250 اسطوانة، وواحدة للأسطوانات الخارجية البالغ عددها 250 اسطوانة، تسمى المسارات المتاحة لكل آلية وصول مجموعة وصول . توفر آلية الوصول رأس قراءة/كتابة واحد لكل مسار. يبلغ متوسط ​​التأخير الدوراني 17 مللي ثانية (msec)، والحد الأقصى 34 مللي ثانية. يبلغ الحد الأقصى لوقت البحث لكل مجموعة وصول 180 مللي ثانية. يبلغ حجم المسار 4985 بايت؛ مع معلومات التنسيق والمسارات البديلة، يتم تحديد سعة الوحدة على أنها 112 ميجا بايت. يتم توصيل 2302 بأجهزة الكمبيوتر المركزية من IBM عبر وحدة التحكم في التخزين IBM 2841. [36]

آي بي إم 2305

تم الإعلان عن وحدة تخزين الرأس الثابتة IBM 2305 (محرك أقراص برأس ثابت يُطلق عليه أحيانًا بشكل غير صحيح اسم أسطوانة ) ووحدة التحكم في تخزين IBM 2835 المرتبطة بها [37] في عام 1970، [38] في البداية للاتصال بجهازي 360/85 و360/195 باستخدام قناة IBM 2880 Block Multiplexor.

كان الطلب على محرك الأقراص 2305 كبيرًا عندما قدم نظام 370 التخزين الافتراضي ، وكانت هذه المحركات 2305 تُستخدم غالبًا لأجهزة الترحيل. وقد استُخدمت بهذه الطريقة في 3155 و3165 و3158 و3168 و3033 و4341 و3081 (مع شفرة خاصة). كما استُخدم محرك الأقراص 2305 لمجموعات البيانات الصغيرة عالية النشاط مثل الكتالوجات وطوابير الوظائف.

تبلغ سعة 2305-1 5.4 ميجابايت وتعمل بسرعة 3.0 ميجابايت/ثانية عند توصيلها باستخدام واجهة القناة المكونة من 2 بايت. يبلغ متوسط ​​وقت الوصول 2.5 مللي ثانية. تبلغ سعة 2305-2 الأكبر 11.2 ميجابايت وتعمل بسرعة 1.5 ميجابايت/ثانية مع متوسط ​​وقت وصول 5 مللي ثانية. [38]

يوفر 2305 لأجهزة الكمبيوتر IBM كبيرة الحجم إمكانية الوصول السريع والمستمر إلى كميات صغيرة الحجم من المعلومات. تجعله سعته ومعدل البيانات العالي مثاليًا لبعض وظائف إقامة الأنظمة وملفات العمل وطوابير الوظائف والمؤشرات ومجموعات البيانات التي يتم استخدامها بشكل متكرر. [38] يجعل وقت الاستجابة السريع الخاص به جذابًا كجهاز نداء في أنظمة محملة بشكل كبير، حيث يوجد 1.5 معاملة أو أكثر في الثانية. [39]

آي بي إم 2311

محرك تخزين الأقراص IBM 2311، مع ستة أقراص

تم تقديم محرك تخزين الأقراص IBM 2311 مع وحدة التحكم 2841 في عام 1964 للاستخدام في جميع أنحاء IBM System/360 ؛ كانت المجموعة متوفرة أيضًا في IBM 1130 و IBM 1800. يتم توصيل المحرك أيضًا بشكل مباشر بنظام IBM System/360 Model 20 و IBM System/360 Model 25. استخدمت جميع المحركات حزمة أقراص IBM 1316 المقدمة مع IBM 1311.

يتم توصيل 2311 Model 1 بمعظم أجهزة IBM الرئيسية من خلال وحدة التحكم 2841 ؛ ويتم توصيله بنموذج System/360 Model 25 من خلال وحدة التحكم في مرفقات الأقراص التي توفر وظيفة وحدة التحكم. تتم كتابة حزم الأقراص في هذه المرفقات بتنسيق طول سجل متغير بيانات مفتاح العد من IBM .

تُستخدم طرازات 2311 11 أو 12 عند توصيلها بوحدة تحكم متكاملة في طراز System/360 20، وتُكتب حزم الأقراص بتنسيق قطاع ثابت. لا يمكن تبديل حزم الأقراص بين تلك المكتوبة على الطراز 1 وتلك المكتوبة على الطرازين 11 أو 12.

إن آلية 2311 متطابقة إلى حد كبير مع 1311، ولكن تحسينات التسجيل تسمح بكثافة بيانات أعلى. يخزن 2311 7.25  ميجا بايت على حزمة أقراص IBM 1316 قابلة للإزالة (نفس النوع المستخدم في IBM 1311) تتكون من ستة أقراص تدور كوحدة واحدة. يحتوي 2311 على عشرة رؤوس قراءة/كتابة (R/W) فردية مثبتة على محرك مشترك يتحرك للداخل والخارج هيدروليكيًا ويتم تثبيته ميكانيكيًا على المسار المطلوب قبل القراءة أو الكتابة. يحتوي كل سطح تسجيل على 200 مسار بالإضافة إلى ثلاثة مسارات اختيارية يمكن استخدامها كبدائل في حالة اكتشاف مسارات معيبة. متوسط ​​وقت البحث هو 85 مللي ثانية. معدل نقل البيانات هو 156  كيلو بايت / ثانية.

نظرًا لأن 2311 كان من المقرر استخدامه مع مجموعة كبيرة ومتنوعة من أجهزة الكمبيوتر ضمن خط إنتاج 360، فقد تم توحيد التوصيل الكهربائي الخاص به. وقد أتاح هذا الفرصة لمصنعين آخرين لبيع محركات أقراص متوافقة مع القابس لاستخدامها مع أجهزة كمبيوتر IBM، وولدت صناعة بأكملها.

آي بي إم 2314/2319

أجهزة كمبيوتر IBM 2314 في جامعة ميشيغان. لاحظ حزم الأقراص القابلة للإزالة والأغطية الفارغة أعلى محركات الأقراص.

مرفق تخزين الوصول إلى القرص IBM 2314 النموذج 1

تم تقديم مرفق تخزين الوصول إلى القرص IBM 2314 النموذج 1 في 22 أبريل 1965، بعد عام واحد من تقديم System/360 . [40] تم استخدامه مع خطوط System/360 و System/370 . مع ميزة Two Channel Switch، يمكن أن يتفاعل مع قناتين 360/370. كانت آلية الوصول إلى القرص 2314 مماثلة لـ 2311، لكن تحسينات التسجيل الإضافية سمحت بكثافة بيانات أعلى. خزن 2314 29176000 حرف (200 × 20 × 7294 بايت لكل مسار) على حزمة أقراص IBM 2316 واحدة قابلة للإزالة والتي كانت مماثلة في التصميم لـ 1316 ولكنها كانت أطول نتيجة لزيادة عدد الأقراص من ستة إلى أحد عشر. أنتجت حزمة أقراص 2316 التي تحتوي على أحد عشر قرصًا بقطر 14 بوصة (360 مم) 20 سطح تسجيل. يتألف الوصول إلى محرك الأقراص من 20 رأس قراءة/كتابة فرديًا مثبتًا على محرك مشترك يتم تحريكه للداخل والخارج هيدروليكيًا ويتم تثبيته ميكانيكيًا عند المسار المطلوب قبل القراءة أو الكتابة. يحتوي كل سطح تسجيل على 200 مسار. كان وقت الوصول في البداية هو نفسه مثل 2311، ولكن الطرز اللاحقة كانت أسرع نتيجة للتحسينات التي تم إجراؤها على المحرك الهيدروليكي. تمت مضاعفة معدل نقل البيانات إلى 310 كيلو بايت/ثانية.

يتألف الطراز 1 الأصلي من تسعة محركات أقراص مجمعة معًا بسعر واحد؛ حيث تم شحن وحدة تحكم تخزين ووحدة محرك واحدة ووحدتي محرك رباعيتين بإجمالي تسعة محركات. يتم تثبيت المحركات في أدراج فردية غير مقفلة ويتم سحبها للوصول إلى مجموعة الأقراص. وبسبب مظهرها، اكتسبت لقب "أفران البيتزا". لا يتوفر سوى ثمانية محركات من التسعة للكمبيوتر في أي وقت. المحرك التاسع موجود كمحرك احتياطي للمستخدم ويمكن أيضًا تشغيله "دون اتصال" بواسطة مهندس ميداني بينما تكون المحركات الأخرى قيد الاستخدام من قبل العميل. يتم تحديد عنوان نظام كل محرك جزئيًا بواسطة قابس قابل للتبديل من قبل المستخدم، ويشير أحد هذه القابس إلى محرك احتياطي غير قابل للوصول إلى النظام. يسمح هذا بتغيير عنوان محرك فعليًا عن طريق تغيير القابس.

آي بي إم 2314

يمكن إضافة وحدة التحكم 2844 إلى وحدة التحكم 2314 مما يسمح لقناتين S/360 بالوصول المتزامن إلى محركي أقراص منفصلين في منشأة التخزين.

وجاءت نماذج 2314 الأخرى في وقت لاحق:

مرفق تخزين الوصول المباشر IBM 2314 - سلسلة A

في عام 1969 قامت شركة IBM بفصل المنشأة إلى نماذج منفصلة تسمح بما يصل إلى تسعة محركات (ثمانية منها متصلة بالإنترنت) متصلة بجهاز التحكم في التخزين 2314 :

  • 2312 تخزين القرص ، وحدة محرك واحدة.
  • 2313 تخزين القرص ، وحدة ذات أربعة محركات.
  • 2318 تخزين القرص ، وحدة ذات محركين.

آي بي إم 2319

  • ردًا على المنافسة من الشركات المصنعة المتوافقة مع القابس لأنظمة التخزين المكافئة 2314، قدمت شركة IBM بداية من عام 1970 سلسلة من وحدات 2319 منخفضة السعر ذات الثلاثة محركات والتي تم تصنيعها عن طريق إزالة وحدة واحدة من وحدة 2313 ذات الأربعة محركات، وإعادة تسميتها باسم 2319 A1 وعرضها بسعر إيجار مخفض بشكل كبير. كان لهذا تأثير خفض سعر الإيجار للعملاء الجدد مع الحفاظ على سعر الإيجار المرتفع للعملاء الحاليين. يتم توصيل 2319-A1 بوحدات تحكم متكاملة فقط لطرازات System/370 135 و145. يمكن توصيل DASD 2314 التقليدية مثل 2312 أو 2318 بـ 2319-A1
  • تسمح سلسلة 2319 B من وحدات محركات الأقراص الثلاثة بتركيب ثلاثة أو ستة أو تسعة محركات في وحدة التحكم في التخزين 2314 النموذج B الجديدة.

آي بي إم 3310

قدمت شركة IBM جهاز التخزين ذي الوصول المباشر IBM 3310 في 30 يناير 1979 لأجهزة الكمبيوتر متوسطة المدى IBM 4331. [41] كانت سعة كل محرك 64.5 ميجابايت. كان 3310 جهازًا ذو بنية كتلة ثابتة ، تم استخدامه على أنظمة التشغيل DOS/VSE و VM ، وهما نظاما التشغيل S/370 الوحيدان اللذان يدعمان أجهزة FBA.

اي بي ام 3330

تصور فنان ثلاثي الأبعاد لمرفق تخزين الوصول المباشر لجهاز IBM 3330. يظهر في الصورة ثلاثة أجهزة 3330 وجهاز واحد 3333 (على اليمين).

تم تقديم مرفق التخزين للوصول المباشر IBM 3330 ، المسمى بالاسم الرمزي Merlin ، في يونيو 1970 للاستخدام مع IBM System/370 وIBM System 360 /195. تضمن الإعلان الأصلي طراز 3330 رقم 1 بمحركين، وطراز 3330 رقم 2 بمحرك واحد فقط. يحتوي 3330 على مجموعات أقراص قابلة للإزالة، على غرار سابقاتها، وتحتوي المجموعات على 100 ميجا بايت (404 × 19 × 13030 بايت). وقت الوصول هو 30 مللي ثانية ونقل البيانات بسرعة 806 كيلو بايت / ثانية. أحد التطورات الرئيسية التي تم تقديمها مع 3330 هو استخدام تصحيح الأخطاء ، مما يجعل المحركات أكثر موثوقية ويقلل التكاليف لأنه يمكن تحمل العيوب الصغيرة في سطح القرص. يمكن للدوائر تصحيح رشقات الأخطاء التي يصل طولها إلى 11 بت من خلال استخدام أكواد الحريق .

يتكون التكوين الأولي من وحدة تحكم تخزين واحدة (طراز 3830 1) مثبتة بـ 3330، مع إمكانية ربط ثلاث وحدات أخرى من طراز 3330 معًا بمسامير. يُعرف هذا باسم السلسلة، مما يجعل الحد الأقصى ثمانية محركات في السلسلة.

في أغسطس 1972 أعلنت شركة IBM عن وحدة التحكم في التخزين 3830 Model 2 ووحدة التحكم في تخزين الأقراص 3333 ، مما أدى إلى فصل وحدة التحكم عن السلسلة. أصبحت وحدة 3830 نوعًا من وحدات التحكم في التخزين ، حيث تتحكم في سلسلة واحدة أو أكثر. تحتوي وحدة 3333، وهي أول وحدة من السلسلة، على وحدة تحكم ومحركين ويمكنها التحكم في ما يصل إلى ثلاثة محركات 3330 متصلة بحد أقصى ثمانية محركات في السلسلة كما هو موضح في الرسم التوضيحي. يمكن لوحدة 3830 Model 2 توصيل محركي 3333 بحد أقصى 16 محركًا لكل وحدة تحكم في التخزين، وتحتوي وحدة 3333 بشكل اختياري على مفتاح سلسلة يتيح لها الاتصال بعنصري تحكم مختلفين في التخزين.

في عام 1973 أعلنت شركة IBM عن إصدارات ذات كثافة مزدوجة (-11 طرازًا) من خط إنتاج 3330: 3333–11 و3330-11 و3336–11؛ وتتسع حزم أقراص 3336-11 لما يصل إلى 200 ميجابايت (808x19x13,030 بايت). ومن غير الممكن مزج محركات ذات كثافة مفردة ومزدوجة داخل سلسلة واحدة. ومن الممكن ترقية طرازات 3330 الموجودة إلى الطراز 11، ولكن هذه مهمة كبيرة، حيث كان لابد من تحويل المحركات، وكان لابد من نسخ جميع البيانات الموجودة إلى الوسائط الجديدة.

تم سحب 3330 في عام 1983. [42]

آي بي إم 3340 و3344

تتمتع كل من IBM 3340 و3344 بخصائص متشابهة. ومع ذلك، لا يمكن إلا لـ 3340 أن يعمل كرأس سلسلة؛ ولا توجد محركات طراز A 3344، ويجب توصيل 3344 بطراز 3340 A كرأس سلسلة.

اي بي ام 3340

تم تقديم مرفق التخزين المباشر IBM 3340 ، المسمى بالاسم الرمزي Winchester ، في مارس 1973 للاستخدام مع IBM System/370 . [43] تم الإعلان عن ثلاثة طرز، 3340-A2 بمحركين ووحدة تحكم، والطرازات B2 (محركان) وB1 (محرك واحد). يمكن لوحدات B الاتصال بالطراز A2 بحد أقصى ثمانية محركات.

تستخدم وحدات بيانات قابلة للإزالة تتضمن مجموعة الرأس والذراع؛ يفتح باب الوصول لوحدة البيانات أو يغلق أثناء عملية التحميل/التفريغ الميكانيكية لتوصيل وحدة البيانات بالمحرك؛ على عكس حزم الأقراص والخراطيش السابقة، لا يوجد غطاء لإزالته أثناء عملية الإدخال. وقت الوصول هو 25 مللي ثانية ونقل البيانات بسرعة 885 كيلو بايت/ثانية. تم بيع ثلاثة إصدارات من وحدة بيانات IBM 3348 القابلة للإزالة، واحدة بسعة 35 ميجا بايت، وأخرى بسعة 70 ميجا بايت، والثالثة أيضًا بسعة 70 ميجا بايت، منها 500 كيلو بايت يمكن الوصول إليها برؤوس ثابتة للوصول بشكل أسرع. يستخدم 3340 أيضًا تصحيح الأخطاء . تم سحبه في عام 1984.

تم تطوير 3340 في سان خوسيه تحت قيادة كين هوتون. في البداية، ركز التصميم على وحدتين قابلتين للإزالة بسعة 30 ميجا بايت. وبسبب هذا التكوين 30/30، تم اختيار الاسم الرمزي Winchester بعد بندقية Winchester الشهيرة .30-30 ؛ [44] بعد ذلك تمت زيادة السعات، لكن الاسم الرمزي ظل كما هو.

كان أحد الجوانب المهمة لهذا المنتج، والسبب وراء شهرة محركات الأقراص عمومًا باسم "تقنية وينشستر"، هو أن تصميم الرأس هذا كان منخفض التكلفة للغاية ولم يتطلب تفريغ الرؤوس من الوسائط. سمحت تقنية وينشستر للرأس بالهبوط والإقلاع من وسائط القرص أثناء دوران القرص لأعلى ولأسفل. أدى هذا إلى توفير كبير للغاية وتقليل كبير لتعقيد آلية تشغيل الرأس والذراع. سرعان ما أصبح تصميم الرأس هذا تصميمًا قياسيًا داخل مجتمع تصنيع محركات الأقراص.

حتى أوائل تسعينيات القرن العشرين، كان مصطلح Winchester أو Winnie يُستخدم للإشارة إلى محركات الأقراص الصلبة بشكل عام بعد فترة طويلة من تقديم 3340، ولكنه لم يعد مستخدمًا بشكل شائع في معظم أنحاء العالم.

اي بي ام 3344

إن جهاز IBM 3344 مشابه لجهاز 3340، إلا أنه يستخدم وسائط ثابتة بدلاً من وحدات بيانات 3348 القابلة للإزالة، ويحتوي كل محور على أربعة محركات منطقية بسعة 3348–70، ولا يوجد طراز A (رأس السلسلة) وهو متوفر فقط في طرز ذات محرك مزدوج. إن جهاز 3344-B2F مطابق لجهاز 3344-B2 إلا أن كلا المحركين لهما رؤوس ثابتة فوق بعض الأسطوانات. يتطلب كل من جهازي 3344-B2 و3344-B2F جهاز 3340-A2 أو 3340-A2F كرأس سلسلة. من الداخل، جهاز 3344 هو نفس جهاز IBM 3350 تمامًا، والفرق الوحيد هو في التعليمات البرمجية الدقيقة في وحدة التحكم.

اي بي ام 3350

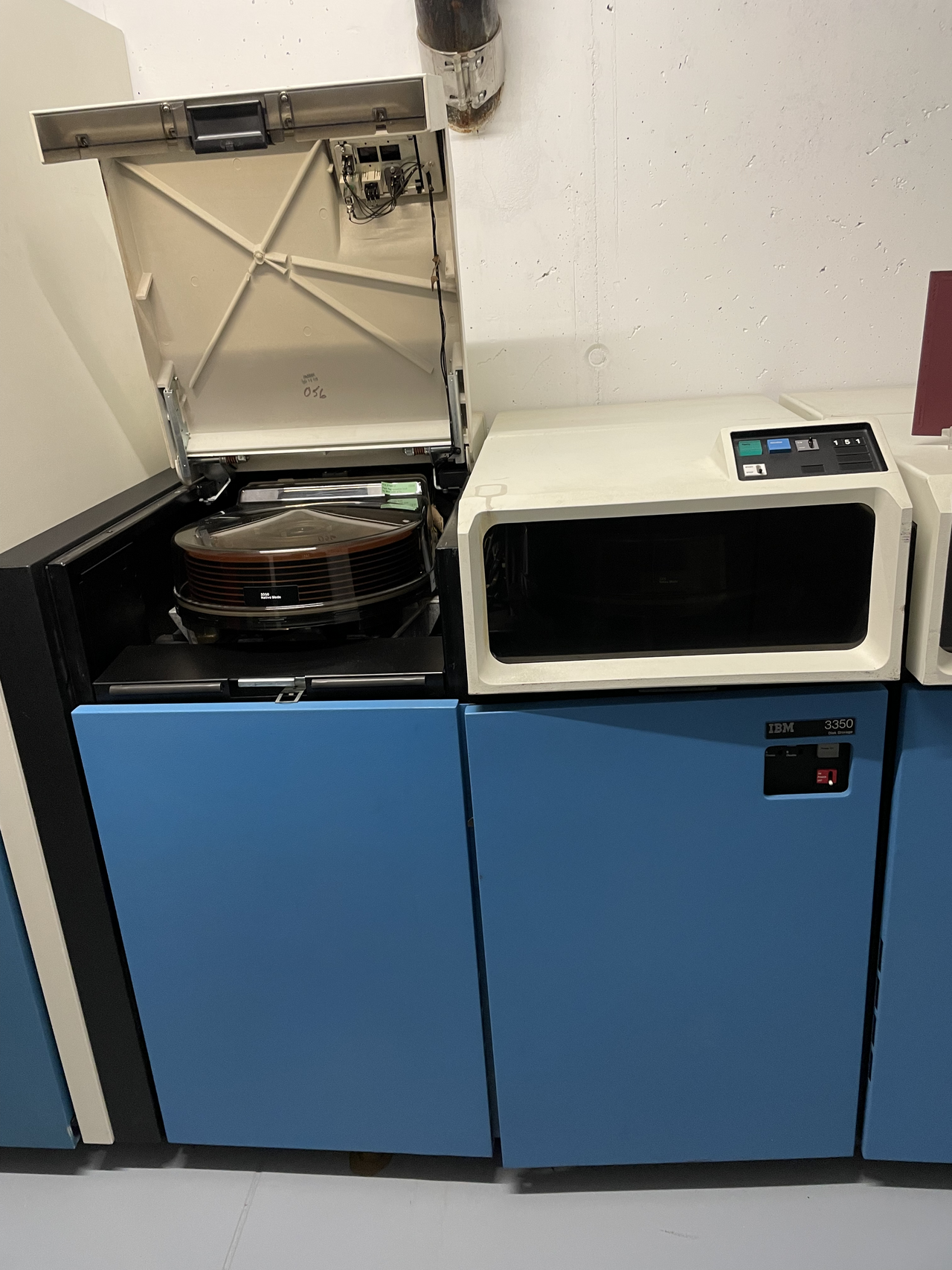

جهاز IBM 3350 في متحف إنتر

تم تقديم مرفق التخزين المباشر للوصول IBM 3350 ، المسمى باسم مدريد ، في عام 1975 للاستخدام مع IBM System/370 . [45] مجموعات الأقراص ذات الرأس غير القابلة للإزالة (HDAs) الخاصة به محكمة الغلق وتتضمن مجموعة الرأس والذراع. هندسة قرص 3350 هي 555 أسطوانة و30 رأسًا و19069 بايت لكل مسار، مما يمنح كل HDA سعة تخزين تبلغ 317498850 بايت. كانت مجموعات الأقراص ذات الرأس غير القابلة للإزالة ممارسة قياسية على جميع DASD من IBM فيما بعد.

يتم تحديد وحدات القرص على أنها الطرازات A2 وA2F وB2 وB2F وC2 وC2F، حيث يحتوي كل طراز على وحدتي تخزين داخليتين متكاملتين. يحتوي الطرازان A2 وA2F على لوحة إلكترونية إضافية، مما يسمح بتوصيلهما بوحدة التحكم. ويشار إليهما باسم وحدات التحكم، وأحيانًا أيضًا رأس السلسلة. يتم تثبيت الطرازين في سلاسل من الوحدات مع وحدة A2 أو A2F، ثم ما يصل إلى ثلاث وحدات B2 أو ما يصل إلى وحدتي B2 ووحدة C2. تحتوي وحدة A2 عادةً على مفتاح سلسلة، مما يسمح بتوصيلها بوحدتي تحكم تخزين مختلفتين. يسمح هذا بإجراء عمليتي إدخال/إخراج في وقت واحد إلى وحدتي تخزين داخليتين مختلفتين في السلسلة. يمكن أن تكون وحدة التحكم في التخزين طراز 3830 2، أو ISC (التحكم المتكامل في التخزين) الموجود في وحدات المعالجة المركزية 3148 أو 3158 أو 3168. كما أن وحدات التحكم الأحدث (3880) متوافقة مع الإصدارات السابقة ويمكن استخدامها. تحتوي وحدة C2s أيضًا على وحدة تحكم يمكن توصيلها بوحدة تحكم تخزين وتعمل كمسار ثانوي لنفسها ووحدتي A2 وB2. وحدة التحكم C2 هي وحدة احتياطية، ولا يمكن استخدامها إلا عندما تنكسر وحدة التحكم في الوحدة A، ويتم إيقاف تشغيلها لاحقًا. كما أن لديها اتصالات محدودة، وعادةً ما تحتوي الوحدة A على مفتاح سلسلة، ولكن لا يمكن توصيل وحدة C إلا بوحدة تحكم تخزين واحدة. سلاسل 3350 الصالحة هي: تكوينات -A، -AB، -ABB، -ABBB، -AC-، -ABC-، أو -ABBC-.

وحدة "x2F"، كما في النموذج A2F، هي وحدة x2 عادية، ولكن جهازي HDA الخاصين بها لديهما أيضًا منطقة رأس ثابتة فوق الأسطوانات الخمس الأولى، وبالتالي تقليل وقت البحث [d] إلى الصفر لهذه الأسطوانات الخمس. تم تصميم منطقة الرأس الثابتة هذه ليتم تخصيصها لمنطقة نقطة تفتيش HASP أو JES2 التي يتم الوصول إليها بشكل متكرر وبالتالي تقليل حركة الرأس بشكل كبير على جهاز SPOOL. يمكن أيضًا استخدام منطقة الرأس الثابتة لبيانات مبادلة TSO ( MVT و SVS ) وبيانات مبادلة النظام ( MVS ) حيث تتكون بيانات المبادلة لـ SVS وMVS من كتل من الصفحات التي كانت في الذاكرة عند تحديد مساحة عنوان للمبادلة؛ لا يلزم أن تكون هذه الصفحات متجاورة ولا تتضمن بشكل عام الصفحات التي لم يتم تعديلها منذ آخر صفحة تم إدخالها. تعمل بنية النظام هذه على تحسين تبديلات السياق بين مستخدمي TSO أو مناطق الدفعات بشكل كبير.

تم سحب عائلة IBM 3350 في سبتمبر 1994.

آي بي إم 3370 و3375

اي بي ام 3370

قدمت شركة IBM جهاز التخزين ذي الوصول المباشر IBM 3370 في يناير 1979 لأجهزة الكمبيوتر متوسطة المدى IBM 4331 و4341 و System/38 . [46] يحتوي على سبعة أقراص ثابتة مقاس 14 بوصة (360 مم)، وكل وحدة لها سعة 571 ميجا بايت. كان أول قرص ثابت يستخدم تقنية الرأس الرقيق ؛ بدأ البحث في هذه التقنية في مركز أبحاث توماس جيه واتسون في أواخر الستينيات. [46] كان 3370 جهازًا ذو بنية كتلة ثابتة ، تم استخدامه على أنظمة التشغيل DOS/VSE و VM ، وهي أنظمة التشغيل الوحيدة S/370 التي تدعم أجهزة FBA.

اي بي ام 3375

تمت تسمية الوحدة الشقيقة باسم IBM 3375 واستخدمت بنية بيانات مفتاح العد ، والتي كانت مطلوبة لنظام التشغيل OS/360 وأنظمة التشغيل اللاحقة .

اي بي ام 3380

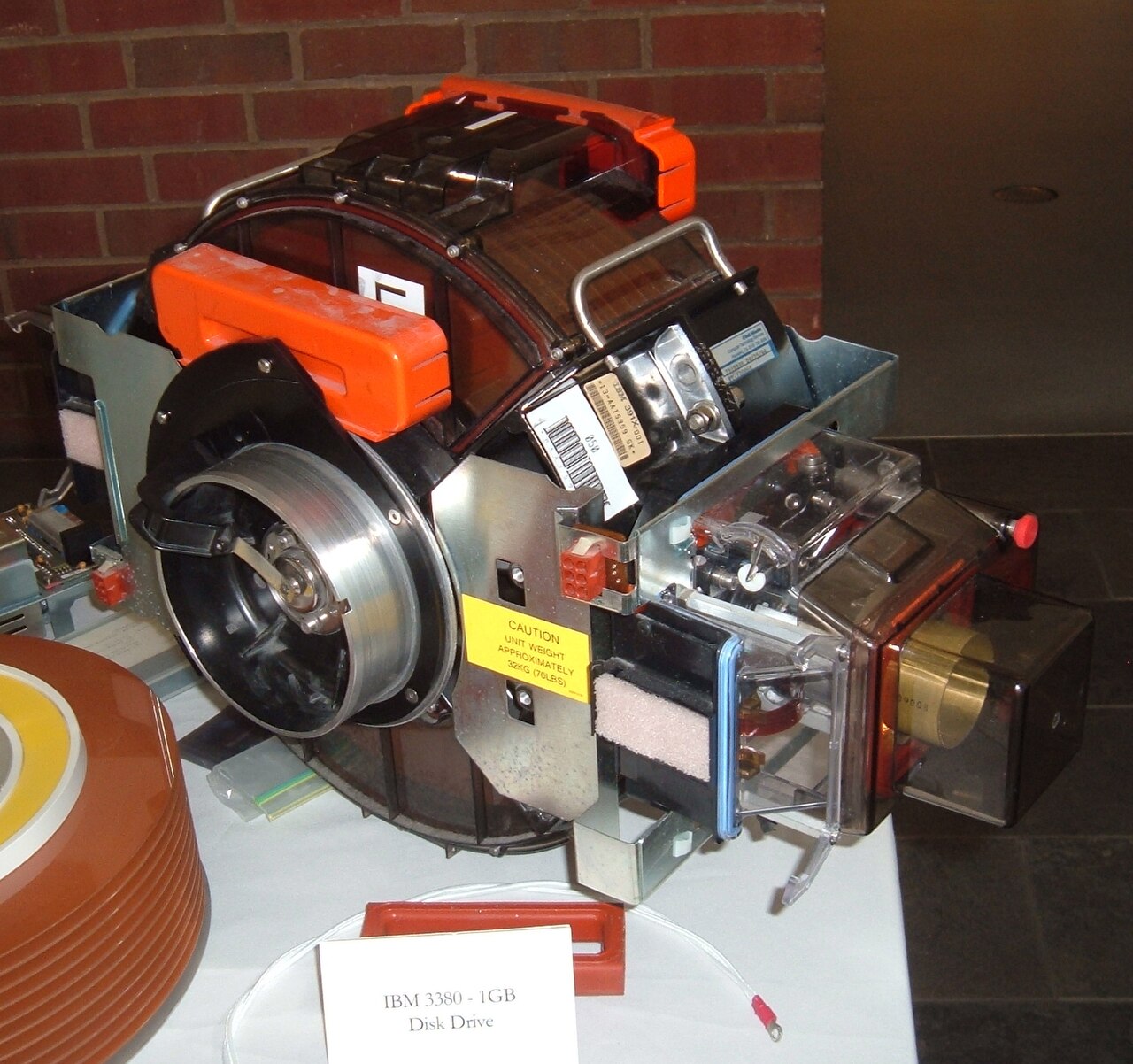

وحدة محرك الأقراص IBM 3380

تم طرح جهاز التخزين ذي الوصول المباشر IBM 3380 في يونيو 1980. [ 47 ] وهو يستخدم تقنية رأس الفيلم وله سعة وحدة تبلغ 2.52 جيجابايت (تجميعان للقرص الصلب كل منهما مزودان بمحركين مستقلين يصل كل منهما إلى 630 ميجابايت داخل وحدة 3380 واحدة) بمعدل نقل بيانات يبلغ 3 ميجابايت في الثانية. كان متوسط ​​وقت الوصول 16 مللي ثانية. تراوح سعر الشراء في وقت التقديم من 81000 دولار إلى 142200 دولار. نظرًا لمشاكل الاحتكاك التي واجهتها الرؤوس والوسائط، لم يتم شحن الوحدات الأولى حتى أكتوبر 1981. [47]

على غرار سابقتها (3350)، فإن التكوين القياسي هو وحدة A واحدة وما يصل إلى ثلاث وحدات B، ولكن لأن كل 3380 تحتوي على أربعة أجهزة، فإن كل سلسلة يمكنها الآن أن تحتوي على ما يصل إلى 16 جهازًا. وعادةً ما يتم توصيلها بوحدات التحكم في التخزين 3880 بمسارين، مما يسمح بعمليتي إدخال/إخراج متزامنتين، ومع ذلك، يجب أن تستهدف العمليات أجهزة HDA مختلفة.

في فبراير 1985، أعلنت شركة IBM عن إصدار مزدوج الكثافة - نماذج القدرة الموسعة لـ 3380 (3380 E) التي تحتوي على 5.04 جيجابايت لكل وحدة 3380، أي محركين سعة 1.26 جيجابايت على مجموعتين من الأقراص الصلبة.

تم الإعلان عن إصدار سعة ثلاثية، 3380 K في أغسطس 1987 بسعة 7.562 جيجابايت لكل وحدة 3380، أي محركين سعة 1.89 جيجابايت على مجموعتي قرص صلب. يمكن تشغيل الطرازين K وJ الجديدين اختياريًا في وضع المسارات الأربعة. في هذا الوضع، تحتوي السلسلة على وحدتين A تقعان في المنتصف، وما يصل إلى ثلاث وحدات B متصلة على كل جانب، مما يعطي حدًا أقصى يبلغ 32 جهازًا في السلسلة. يتطلب هذا توصيلها بوحدة تحكم تخزين 3990، ويسمح بأربع عمليات إدخال/إخراج متزامنة في السلسلة.

يوجد اثنا عشر طرازًا من عائلة IBM 3380: ست وحدات A وخمس وحدات B ووحدة C واحدة. تحتوي وحدات A (رؤوس السلسلة) على منطق إضافي لأداء وظائف وحدة التحكم في السلسلة والاتصال بوحدات التحكم في تخزين IBM (3880 أو 3990). تتصل وحدات C مباشرة بقناة IBM. تتصل وحدات B بوحدات A أو وحدات C.

تم سحب آخر النماذج من قبل شركة IBM في مايو 1996، مما يمثل فترة إنتاج مدتها 15 عامًا؛ وهي فترة أطول من معظم محركات الأقراص [48]

اي بي ام 3390

تم طرح سلسلة أجهزة التخزين ذات الوصول المباشر IBM 3390 في نوفمبر 1989، حيث قدمت سعة تخزين قصوى تصل إلى 22 جيجابايت في سلسلة من محركات الأقراص المتعددة. [49] وتختلف تكلفة نظام التخزين حسب التكوين والسعة، ما بين 90.000 دولار و795.000 دولار.

تتكون سلسلة 3390 من وحدة A موضوعة في المنتصف، واختياريًا وحدة أو وحدتين B مثبتتين على جانبيها. يمكن أن تحتوي الوحدة A على أربعة أو ثمانية أجهزة، ويمكن أن تحتوي كل وحدة B على ما يصل إلى 12 جهازًا. تعمل 3390 دائمًا في وضع المسارات الأربعة، متصلة بوحدة تحكم تخزين 3990. اختياريًا، يمكن أن تحتوي 3990 على سلسلة 3390 ثانية متصلة، مما يعطي حدًا أقصى يبلغ 64 جهازًا في النظام الفرعي.

تم تعبئتها في مجموعات أقراص صلبة مع وحدتي رأس محرك ومجموعة واحدة من الأقراص، يوفر الطراز 1 HDA 1.89 جيجابايت قبل التنسيق ويوفر الطراز 2 3.78 جيجابايت/HDA. زاد الطراز 3 المحسن لعائلة محركات الأقراص، والذي تم الإعلان عنه في 11 سبتمبر 1991، السعة بمقدار 1.5 مرة إلى 5.67 جيجابايت/HDA والطراز 9، الذي تم الإعلان عنه في 20 مايو 1993، زاد السعة بمقدار 3 مرات إلى 11.3 جيجابايت/HDA. [50] [51]

تم تجهيز جميع طرازات DASD السابقة بمحرك تيار متردد كبير، يعمل على تشغيل HDA بحزام؛ ومع ذلك، يتم تشغيل 3390 HDA مباشرة بواسطة محرك تيار مستمر متضمن في العلبة.

كان الطراز 3390 9 هو آخر محرك أقراص كبير باهظ الثمن (يُطلق عليه أحيانًا اسم SLEDs) الذي أعلنت عنه شركة IBM.

آي بي إم 9340 و9345

آي بي إم 9345

تم شحن القرص الصلب IBM 9345 لأول مرة في نوفمبر 1990 كنموذج أولي على SCSE (امتدادات أنظمة الحوسبة الفائقة) من IBM. تم تطويره في مختبر IBM في سان خوسيه، كاليفورنيا تحت الاسم الرمزي Sawmill. كان القرص الصلب يصل إلى 1.5 جيجابايت بارتفاع كامل 5 1 ⁄ 4 بوصة ويستخدم ما يصل إلى 8 أقراص مقاس 130 مم. كان أول قرص صلب يستخدم رؤوس مقاومة مغناطيسية . [52]

اي بي ام 9340

في أكتوبر 1991، تم الإعلان عن 9345 DASD كجزء من عائلة نظام IBM 9340 DASD الفرعي المرفق بالقناة، بيانات مفتاح العد (CKD) والذي تم ربطه بأجهزة IBM الرئيسية بما في ذلك عائلة معالجات ES/9000. [53] كان طراز 9345 DASD 1 مزودًا بمحركي أقراص صلبة سعة 1.0 جيجابايت بينما كان طراز 2 مزودًا بمحركي أقراص صلبة سعة 1.5 جيجابايت.

بالنسبة لمعظم التطبيقات العملية، كان 9340/9345 معادلاً وظيفيًا لـ 3990/3390، على الرغم من عدم وجود ذاكرة تخزين مؤقتة غير متطايرة لـ 3990 وبطول كتلة أقصى أقصر إلى حد ما من 3390.

لقد تعرف مكون IOS الخاص بنظام التشغيل على خصائص هذا الجهاز من خلال مُهيئ خاص، IECCINIT، والذي يخدم أيضًا أنواعًا أخرى من أجهزة DASD، وللغرض نفسه. وفي وقت التهيئة، علم نظام التشغيل أن 9340 ليس لديه ذاكرة تخزين مؤقتة غير متطايرة وأن 9345 لديه سعة مسار أقصر من المتوقع. وبالتالي، قام المُهيئ بتعيين نوع جهاز مختلف عن 3990/3390.

عائلة محركات الأقراص 9330

محرك 9335
  1. تحتوي نماذج وحدة الأقراص المرنة 1 و11 من 9331 على قرص FDD واحد مقاس 8 بوصات بينما تحتوي النماذج 2 و12 على قرص FDD واحد مقاس 5 1 ⁄ 4 بوصة. [54]
  2. 9332 جهاز تخزين الوصول المباشر يستخدم القرص الصلب IBM 0667. [55]
  3. 9333 نظام فرعي لمحرك الأقراص عالي الأداء يستخدم محركات الأقراص الصلبة IBM 0664 أو IBM 0681 اعتمادًا على طراز النظام الفرعي
  4. تقوم وحدة توسيع القرص 9334 بربط من واحد إلى أربعة أقراص صلبة SCSI بنظام RS/6000. [56]
  5. نظام تخزين الوصول المباشر 9335 تم تطوير هذا القرص الصلب المستخدم في هذا النظام الفرعي تحت الاسم الرمزي "Kestrel" في IBM Hursley، المملكة المتحدة، وكان قرصًا صلبًا سعة 850 ميجابايت باستخدام ثلاثة أقراص مقاس 14 بوصة بمحركات دوارة مزدوجة ، حيث يصل كل محرك إلى ثلاثة أسطح برأسين لكل سطح. [57] كان القرص الصلب في 9335 القابل للتركيب على الرف والذي تم الإعلان عنه كجزء من إعلان نظام معلومات IBM 9370 في أكتوبر 1986. [58] لا يوجد إصدار OEM معروف لهذا القرص الصلب.
  6. وحدة القرص 9336 تستخدم محرك الأقراص الصلبة IBM 0681 (Redwing) [59]
  7. استخدم نظام مصفوفة الأقراص 9337 محركات الأقراص الصلبة IBM 0662 (Spitfire) أو 0663 (Corsair). [59]

محركات الأقراص الصلبة المعروضة لأنظمة IBM الصغيرة

آي بي إم 2310

خرطوشة قرص IBM 2315

تم الإعلان عن محرك الخرطوشة القابل للإزالة IBM 2310 في عام 1964 مع IBM 1800 ، [ 60] ثم في عام 1965 مع IBM 1130 ؛ ومن المحتمل أنه تم شحنه لأول مرة مع 1130 في أواخر عام 1965. [61] يمكنه تخزين 512000 كلمة 16 بت (1024000 بايت) على خرطوشة IBM 2315. قرص واحد من الألومنيوم المغطى بأكسيد مقاس 14 بوصة (360 مم) يدور في غلاف بلاستيكي مع فتحات لذراع القراءة / الكتابة ورأسين.

آي بي إم 5444

تم الإعلان عن IBM 5444 في سبتمبر 1969 كجزء من System/3. تم تطويره في مختبر IBM في Hursley، إنجلترا، تحت الاسم الرمزي Dolphin [57] ، واستخدم خرطوشة القرص 5440. احتوت الخرطوشة بدورها على قرص واحد مقاس 14 بوصة. كان هناك ثلاثة نماذج: [62]

  • يحتوي الطراز 1 على قرص ثابت وقرص قابل للإزالة، كل منهما يحتوي على 100 مسار لكل سطح لسعة خرطوشة القرص 1.23 ميجا بايت
  • يحتوي الطراز 2 على قرص ثابت وقرص قابل للإزالة، كل منهما يحتوي على 200 مسار لكل سطح لسعة خرطوشة القرص 2.46 ميجا بايت
  • يحتوي الطراز 3 على قرص قابل للإزالة واحد فقط يحتوي على 200 مسار لكل سطح لسعة خرطوشة القرص 2.46 ميجا بايت

اي بي ام 62 جي في

آي بي إم 62TM

تم شحن 62GV لأول مرة في مايو 1974. تم تطويره في مختبر IBM Hursley بالمملكة المتحدة تحت الاسم الرمزي Gulliver بسعة أولية تبلغ 5 ميجا بايت. تحتوي النماذج اللاحقة على سعات 10 ميجا بايت (62TM) و14 ميجا بايت. لقد استخدم محرك ذراع متأرجح مع قرص واحد مقاس 14 بوصة. أصبح التصميم البسيط للمحرك، [63] الذي تم اختراعه في مختبرات IBM Hursley بالمملكة المتحدة، هو الاختراع الكهروميكانيكي الأكثر ترخيصًا لشركة IBM [64] على الإطلاق، حيث تم اعتماد المحرك ونظام الترشيح في الثمانينيات في النهاية لجميع محركات الأقراص الصلبة، ولا يزال عالميًا بعد ما يقرب من 40 عامًا و 10 مليارات ذراع لاحقًا. خلال فترة إنتاجه، شحنت IBM 62GV 177000 وحدة مما يجعلها أول محرك أقراص صلبة معروف تم شحنه بأكثر من 100000 وحدة. [57]

محركات الأقراص الصلبة OEM والأنظمة الصغيرة

يسرد هذا القسم محركات الأقراص الصلبة المصنعة من قبل شركة IBM والمعروضة كمنتج OEM وللتركيب في أنظمة IBM الصغيرة مثل System/3 وSystem/32 و/34 و/36 وAS/400. يتم تحديد محركات الأقراص الصلبة من خلال رقم طراز OEM الخاص بها ويتم إدراجها زمنيًا حسب تاريخ أول شحنة للعميل.

آي بي إم 0680

تم شحن 0680 لأول مرة في عام 1979 على معظم أنظمة IBM الصغيرة [65] والجزء السفلي من نظام System/370 كتخزين الوصول المباشر 3310. [41] تم الإعلان عن إصدار OEM باسم 0680 في سبتمبر 1981. [5] تم تطويره في مختبر IBM في Hursley، المملكة المتحدة، تحت الاسم الرمزي Piccolo بسعة أولية تصل إلى 65 ميجا بايت، واستخدم ستة أقراص مقاس 8 بوصات (210 مم) وكان به محرك دوار محسن. [66] [57]

تم شحن نسخة بسعة مزدوجة، 62SW، في يونيو 1984 ولكن تم بيع عدد قليل جدًا من الوحدات لأن سعرها لكل ميغا بايت كان هو نفسه 62GV. [57]

آي بي إم 0676

تم شحن 0676 لأول مرة في نوفمبر 1982 كوحدة تخزين قرص 5247 لنظام IBM System/23 Datamaster . [67] تم تطويره في مختبر IBM Rochester، مينيسوتا، باسم 21ED وكان عبارة عن قرص ثابت مقاس 8 بوصات بسعة أولية تبلغ 15 أو 30 ميجابايت في قرصين أو أربعة أقراص مقاس 210 مم. في عام 1983 تم شحنه كقرص ثابت في وحدة نظام 5360 من S/36. في عام 1984 تمت مضاعفة سعته عن طريق مضاعفة عدد المسارات لكل سطح وتم دمجه في وحدة نظام 5362 من System/36. [68]

آي بي إم 0665

تم الكشف عن قرص صلب بريطاني من طراز IBM 0665-30، ربما تم تصنيعه في عام 1985. وقد حدث اصطدام بالرأس.

تم شحن 0665 لأول مرة في أكتوبر 1985 في وحدة النظام لجهاز الكمبيوتر الشخصي AT (5170). [69] تم تطويره تحت الاسم الرمزي "Pixie" في IBM Rochester، مينيسوتا، وكان عبارة عن قرص ثابت مقاس 5 1 ⁄ 4 بوصة بسعات 20 و30 و44 ميجا بايت.

آي بي إم 0667

تم شحن 0667 لأول مرة في أغسطس 1986. [67] تم تطويره في IBM Rochester، مينيسوتا، تحت الاسم الرمزي "Grant"، وكان عبارة عن قرص صلب ESDI كامل الارتفاع 5 1 ⁄ 4 بوصة بسعة 70 ميجابايت مع ما يصل إلى أربعة أقراص مقاس 130 مم. [70] تم تقديمه كميزة في طرز معينة من PC RT (6150، 6151، 6152) وفي وحدات نظام طراز System/36 (5363، 5364). [71]

آي بي إم 0669

تم شحن 0669 لأول مرة في عام 1987. [67] تم تطويره في IBM Rochester، مينيسوتا، تحت الاسم الرمزي "Grant-Prime"، وكان عبارة عن قرص ثابت كامل الارتفاع 5 1 ⁄ 2 بوصة بسعة تصل إلى 115 ميجا بايت على ما يصل إلى أربعة أقراص مقاس 130 مم. [72] كان القرص الثابت الداخلي لوحدة نظام System/36 5363 ووحدة نظام Series 1 4956. [72]

آي بي إم 0671

تم شحن 0671 لأول مرة في عام 1987. [67] تم تطويره تحت الاسم الرمزي "Lee" في IBM Rochester، مينيسوتا، وكان عبارة عن قرص صلب ESDI كامل الارتفاع 5 1 ⁄ 4 بوصة بسعة تصل إلى 316 ميجابايت مع ما يصل إلى ثمانية أقراص مقاس 130 مم حسب الطراز. [72] كان هذا أول استخدام لشركة IBM لفيلم معدني رقيق كسطح تسجيل للقرص. [72] في عام 1988 تم شحنه كجزء من وحدة نظام 9404 لنظام IBM AS/400 والتي تحتوي على اثنين أو ثلاثة من هذه الأقراص الصلبة بشكل اختياري. [73]

آي بي إم 0661

تم شحن 0661 لأول مرة في عام 1989 كنموذج 371. [74] تم تطويره في البداية تحت الاسم الرمزي "Lightning" في IBM Rochester Minnesota (وIBM Hursley، المملكة المتحدة) كقرص صلب SCSI سعة 320 ميجابايت مع ما يصل إلى ثمانية أقراص مقاس 95 مم (14 رأسًا)، وتبعه في عام 1990 إصدار سعة 400 ميجابايت، باسم "Turbo". خلال عام 1990 تمت إضافته كمحرك قياسي على العديد من أنظمة IBM الرئيسية، [74] على سبيل المثال، IBM AS/400 System Unit Model CXX. [75]

آي بي إم 0681

تم شحن 0681 لأول مرة في أبريل 1990. تم تطويره في مختبر IBM في Hursley بالمملكة المتحدة تحت الاسم الرمزي Redwing، وكان آخر منتج HDD تم تطويره في Hursley. [76] كان عبارة عن قرص ثابت يصل إلى 857 ميجا بايت بارتفاع كامل 5 1 ⁄ 4 بوصة يستخدم ما يصل إلى 12 قرصًا مقاس 130 مم. كان أول قرص ثابت يستخدم فك تشفير PRML للبيانات. [3] كان مكون محرك الأقراص لنظام فرعي محرك الأقراص 9333 الذي تم شحنه لأول مرة في أوائل عام 1992.

تم دمج إصدار ذو كثافة أعلى، 1.07 جيجابايت، في النظام الفرعي 9333 في مايو 1992. [77]

آي بي إم 0663

تم شحن 0663 لأول مرة في أواخر عام 1991. تم تطويره تحت الاسم الرمزي "Corsair"، وكان عبارة عن قرص ثابت مقاس 3 1 ⁄ 2 بوصة وارتفاع جهاز نصف ارتفاع 5 1 ⁄ 2 بوصة (ارتفاع 1.6 بوصة) وما يصل إلى 1 جيجابايت على ما يصل إلى 8 أقراص مقاس 95 مم. [78] [79] تم تقديمه كميزة في طرز معينة من PS/2 وRS/6000. [79] كان أول محرك أقراص OEM يستخدم رؤوس MR . [3]

آي بي إم 0664

تم شحن 0664 لأول مرة في نوفمبر 1992. تم تطويره تحت الاسم الرمزي "Allicat" في IBM Rochester، مينيسوتا، وكان عبارة عن قرص ثابت كامل الارتفاع 5 1 ⁄ 2 بوصة (ارتفاع 3.25 بوصة) يجمع بين جهازين مقاس 3 1 ⁄ 2 بوصة في جهاز واحد، بسعة تصل إلى 2.013 جيجابايت على ما يصل إلى 8 أقراص مقاس 95 مم. [80] [81]

آي بي إم 0662

تم شحن 0662 لأول مرة في يونيو 1993. تم تطويره تحت الاسم الرمزي " Spitfire " في IBM Rochester، مينيسوتا، وكان عبارة عن قرص ثابت كامل الارتفاع (ارتفاع 1 بوصة) مقاس 3 1 ⁄ 2 بوصة بسعة 1.05 جيجابايت على ثلاثة أقراص أو خمسة أسطح قرصية. [81] [82] [83] كان القرص الثابت الداخلي لوحدة القرص 9336 ومجموعة الأقراص 9337. [81]

محرك الأقراص المرنة

من بين ابتكارات IBM المهمة الأخرى محرك الأقراص المرنة . قدمت IBM لأول مرة محرك الأقراص المرنة مقاس 8 بوصات في عام 1971 كجهاز تحميل برامج للقراءة فقط. في عام 1973، قامت IBM بشحن أول محرك أقراص مرنة للقراءة والكتابة كجزء من نظام إدخال البيانات 3740. وضعت IBM معايير مبكرة في محركات الأقراص المرنة مقاس 8 بوصات ولكنها لم تبيع مثل هذه المنتجات بشكل منفصل أبدًا، وبالتالي تطورت الصناعة بشكل منفصل عن IBM.

كانت شركة IBM في وقت ما أكبر مشترٍ في العالم لأجهزة FDD مقاس 5 1 ⁄ 4 بوصة من الشركة المصنعة الأصلية؛ ساعد اختيارها للطراز ذي الوجهين و48 مسارًا لكل بوصة في ترسيخ هذا الطراز باعتباره المعيار الفعلي للصناعة. قامت شركة IBM باستعدادات مكثفة لتصنيع مثل هذه النماذج وعوامل الشكل الأصغر ولكنها ألغت جميع هذه الجهود في عام 1985. [84] فشلت محاولة شركة IBM في عام 1983 لتصنيع DemiDisk مقاس 4 بوصات من الشركة المصنعة الأصلية . [85]

سلسلة "Star" من الأقراص الصلبة

في 17 أكتوبر 1994، أعلن قسم أنظمة التخزين في شركة IBM عن ثلاث عائلات جديدة من محركات الأقراص الصلبة، وهي عائلة Travelstar 2 1 ⁄ 2 بوصة لأجهزة الكمبيوتر المحمولة، وعائلة Deskstar 3 1 ⁄ 2 بوصة لتطبيقات سطح المكتب وعائلة Ultrastar 3 1 ⁄ 2 بوصة لتطبيقات أنظمة الكمبيوتر عالية الأداء. [7]

أول قرص صلب من إنتاج شركة IBM مقابل أقراصها الصلبة الأخيرة

يقارن الجدول التالي بين أول قرص صلب من إنتاج IBM، RAMAC 350، وآخر ثلاثة طرز صنعتها الشركة في كل من سلسلة "Star" من أقراص الصلب الأصلية. ويوضح الجدول الانخفاض المذهل في تكلفة وحجم أقراص الصلب جنبًا إلى جنب مع التحسن المقابل في السعة والأداء.

المعلمة (وحدات) راماك 350 [8] أولتراستار 146Z10 [86] [87] ديسك ستار 180GXP [88] [89] ترافيل ستار 80GN [90] [91]    تحسن لمدة 46 عامًا (الحد الأقصى)
تم الإعلان عنه سبتمبر 1956 يوليو 2002 أكتوبر 2002 نوفمبر 2002
السعة (جيجابايت) 0.004 146 180 80 48000
الأبعاد (بوصة) 60×68×29 4×1×5.75 4×1×5.75 2.75×0.38×3.95
الأبعاد (مم) 1500×1700×700 102×25×146 102×25×146 70×9.5×100
الحجم (إن³) 118,320 23 23 4 29,161
الحجم (لتر) 1,939 0.4 0.4 0.1
الوزن (رطل) 2,140 1.7 1.4 0.2 1,244
الوزن (كجم) 971 0.8 0.64 0.095
القوة (واط) 8100 وحدة حرارية بريطانية/ساعة (أي 2374 واط)، [92] حتى 5500 فولت أمبير حسب الطراز [93] 16 10.3 1.85 1,283
كثافة الطاقة (ميغا بايت / واط) 0.0016 9,125 17,476 43,243 27,375,856
سعر القائمة ( دولار أمريكي )   34,500 دولار [94]
(234,000 دولار في عام 2002) [95] 		1200 360 420
السعر/ميجابايت ( دولار أمريكي )   9,200 دولار
(68,000 دولار في عام 2002) 		0.0082 0.0020 0.0053    4,600,000
(34,000,000 بالدولار في عام 2002)
الكثافة (ميغابت/بوصة مربعة) 0.002 26,263 46,300 70,000 35,000,000
الكثافة (كيلوبت/ملم²) 0.003 40,708 71,765 108,500
كثافة الحجم (جيجابايت/إن³) 0.00000003 6 8 20 622,100,131
كثافة الحجم (ميغا بايت/سم³) 0.000002 388 478 1,203
زمن الوصول (مللي ثانية) 25 3 4 7 8
متوسط ​​وقت البحث (مللي ثانية) 600 5.9 10.2 12 102
معدل البيانات (ميغا بايت/ثانية) 0.001 103 29.4 43.75 11,719

أجهزة DASD ليست محركات أقراص صلبة أو محركات أقراص FDD

تصنف شركة IBM في بعض أنظمة التشغيل الخاصة بها محركات الأقراص الصلبة وأجهزة FDD باعتبارها أجهزة تخزين ذات وصول مباشر (DASD). وتتضمن التقنيات الأخرى المصنفة على هذا النحو ما يلي:

طبلة IBM 7320

IBM 7320 هي وحدة تخزين ذات أسطوانة مغناطيسية تم الإعلان عنها في عام 1962.

طبلة IBM 2301

IBM 2301 هو جهاز تخزين أسطواني مغناطيسي تم طرحه في أواخر الستينيات

طبلة IBM 2303

IBM 2303 هو جهاز تخزين أسطواني مغناطيسي تم طرحه في عام 1964.

خلية بيانات IBM 2321

تم الإعلان عن جهاز IBM 2321 Data Cell في عام 1964 وهو جهاز يستخدم شرائح قصيرة من الشريط المغناطيسي لتخزين البيانات. ويتسع الجهاز لعشر خلايا قابلة للإزالة سعة كل منها 40 ميجابايت ، بإجمالي سعة 400 ميجابايت.

نظام التخزين الشامل IBM 3850

نظام التخزين الشامل IBM 3850 ، الذي تم الإعلان عنه في عام 1974، هو نظام مكتبة من خراطيش الأشرطة التي تقوم بنقل البيانات من الخراطيش إلى محركات الأقراص الفعلية IBM 3330 أو 3350 والتي ظهرت بعد ذلك للنظام على أنها محركات أقراص 3330 افتراضية.

انظر أيضا

ملحوظات

  1. ^ يشمل مصطلح DASD أكثر من محركات الأقراص.
  2. ^ مقابل واحد على IBM 350
  3. ^ بالإضافة إلى الأسطح الأربعين المستخدمة لبيانات المستخدم، يوجد سطح واحد لمسارات التنسيق، وستة أسطح بديلة وسطح واحد للصيانة. الأسطح العلوية والسفلية غير مستخدمة.
  4. ^ لاحظ، مع ذلك، أنه يمكن تأخير الإدخال/الإخراج لمنطقة الرأس الثابتة من خلال البحث الجاري في إحدى الأسطوانات المتبقية؛ ولا يوجد ما يعادل التعرضات المتعددة للقرص ذي الرأس الثابت 2305 .

مراجع

  1. ^ "Hitachi to Buy IBM's Hard Drive Business". مجلة PC . Ziff Davis, LLC. 5 يونيو 2002. تم الاسترجاع في 8 مارس 2014 – عبر Pcmag.com.
  2. ^ "Hitachi Global – News Releases from Headquarters – Jan 6, 2003". Hitachi.com . تم الاسترجاع في 2011-07-20 .
  3. ^ "خمسة عقود من الإنجازات الأولى في صناعة محركات الأقراص الصلبة". مؤرشف من الأصل في 26 يوليو 2011. تم الاسترجاع في 15 أكتوبر 2012 .
  4. ^ تقرير القرص/الاتجاه لعام 1986 – محركات الأقراص المرنة يظهر أن إنتاج IBM يقتصر على محركات الأقراص FDD مقاس 8 بوصات، ويذكر أن IBM ستنهي الإنتاج الداخلي لمحركات الأقراص مقاس 8 بوصات بحلول عام 1987.
  5. ^ دخلت شركة IBM سوق تصنيع المعدات الأصلية لمحركات أقراص Winchester، أخبار إلكترونية، 14 سبتمبر 1981
  6. ^ تقرير القرص/الاتجاه لعام 1996 – محركات الأقراص الصلبة، قسم المواصفات
  7. ^ ab Francis, Bob (17 أكتوبر 1994). "عائلة محركات الأقراص من IBM تضم ثلاثة أعضاء جدد". InfoWorld . المجلد 16، العدد 42. سان ماتيو، كاليفورنيا: IDG Inc. ص 40. تم الاسترجاع في 2023-08-04 .
  8. ^ abc "أرشيفات IBM: وحدة تخزين القرص IBM 350". IBM. 23 يناير 2003. مؤرشف من الأصل في 2016-03-04 . تم الاسترجاع في 2011-07-20 .
  9. ^ "CHM HDD Events: IBM 350 RAMAC". مؤرشف من الأصل في 2010-01-29 . تم الاسترجاع في 2009-05-22 .
  10. ^ "IBM Details Next Generation of Storage Innovation". IBM . 2006-09-06. مؤرشف من الأصل في 2016-03-03 . تم الاسترجاع في 2007-09-01 .
  11. ^ Preimesberger, Chris (2006-09-08). "IBM Builds on 50 Years of Spinning Disk Storage". eWeek.com . تم الاسترجاع في 2012-10-16 .
  12. ^ دانيال، إيريك؛ مي، سي دينيس (1999). التسجيل المغناطيسي: أول 100 عام. مطبعة معهد مهندسي الكهرباء والإلكترونيات. ص. 280. رقم ISBN 9780780347090... تم تأجيل الموعد المقرر لشحن أول آلة اختبار ميدانية. ولكن في يونيو 1956، تم إرسال RAMAC 305-A إلى شركة Zellerbach Paper Company في سان فرانسيسكو.
  13. ^ كيان، ديفيد (1977). آي بي إم سان خوسيه، الربع الأول من القرن . آي بي إم سان خوسيه.
  14. ^ "IBM 305 RAMAC". YouTube. 2007-07-07. مؤرشف من الأصل في 2021-12-22 . تم الاسترجاع 2011-07-20 .
  15. ^ Thuerk, Keith (16 يناير 2014). "IBM impact on Storage". IBM . مؤرشف من الأصل في 16 يناير 2014. تم تخزين 5 ملايين حرف مكون من 6 بتات (ما يعادل 3.75 مليون بايت مكون من 8 بتات)
  16. ^ "براءة اختراع محرك الأقراص". مؤرشف من الأصل في 6 مايو 2018. تم الاسترجاع 12 أغسطس 2017 .
  17. ^ "مجلس إدارة IBM يلغي مشروع ملفات القرص – محركات الأقراص الصلبة". Chmhdd.wikifoundry.com . مؤرشف من الأصل في 1 مايو 2015 . تم الاسترجاع 2016-06-25 .
  18. ^ لي جوميز، "Talking Tech" ، صحيفة وول ستريت جورنال ، 22 أغسطس/آب 2006
  19. ^ "ملف قرص IBM 350 RAMAC" (PDF) . الجمعية الأمريكية للمهندسين الميكانيكيين. 27 فبراير 1984. مؤرشف من الأصل (PDF) في 30 سبتمبر 2013. تم الاسترجاع في 4 أبريل 2014 .
  20. ^ "معلومات الاتصال بالفريق". موقع الويب الخاص بترميم RAMAC 350. تم الاسترجاع في 1 ديسمبر 2022 .
  21. ^ "Magnetic Disk Heritage Center". Web.mac.com. مؤرشف من الأصل في 2010-12-20 . تم الاسترجاع في 2011-07-20 .
  22. ^ "متحف تاريخ الكمبيوتر | ترميم الكمبيوتر". Computerhistory.org. 1999-10-23 . تم الاسترجاع في 2011-07-20 .
  23. ^ "IBM Stretch (aka IBM 7030 Data Processing System)". Brouhaha.com . تم الاسترجاع في 2016-11-06 .
  24. ^ "أرشيفات IBM: وحدة تخزين القرص IBM 355". IBM. 23 يناير 2003. مؤرشف من الأصل في 2016-03-03 . تم الاسترجاع في 2011-07-20 .
  25. ^ "أرشيفات IBM: تخزين القرص IBM 1405". IBM. 23 يناير 2003. مؤرشف من الأصل في 2016-03-04 . تم الاسترجاع في 2011-07-20 .
  26. ^ دليل تعليمات هندسة عملاء IBM 1405 تخزين القرص. IBM. 1962. 227-5542 . تم الاسترجاع في 2014-09-22 – عبر Bitsavers.
  27. ^ ab "أرشيفات IBM: وحدة تخزين القرص IBM 1301". IBM. 23 يناير 2003. مؤرشف من الأصل في 2017-01-03 . تم الاسترجاع في 2011-07-20 .
  28. ^ "وحدة تخزين القرص IBM 1301 – ثورة CHM". Computerhistory.org . تم الاسترجاع في 2016-06-25 .
  29. ^ تعليمات هندسة عملاء IBM-الصيانة / 7631 التحكم في الملفات (PDF) (الطبعة الثانية). IBM. سبتمبر 1964. 223-2766-1 . تم الاسترجاع في 2020-04-27 – عبر Bitsavers.
  30. ^ "أرشيفات IBM: وحدة تخزين القرص IBM 1302". IBM. 23 يناير 2003. مؤرشف من الأصل في 2016-03-07 . تم الاسترجاع في 2011-07-20 .
  31. ^ IBM 1301، الطرازان 1 و2، تخزين القرص وIBM 1302، الطرازان 1 و2، تخزين القرص مع أنظمة معالجة البيانات IBM 1410 و7010 (PDF) . IBM. A22-6788 . تم الاسترجاع في 2020-04-29 – عبر Bitsavers.
  32. ^ abc "أرشيفات IBM: محرك تخزين القرص IBM 1311". IBM. 23 يناير 2003. مؤرشف من الأصل في 2016-03-03 . تم الاسترجاع في 2011-07-20 .
  33. ^ "محرك تخزين القرص IBM 1311" (PDF) . IBM . تم الاسترجاع في 2022-10-25 .
  34. ^ ab IBM 1311 Disk Storage Drive (PDF) . A26-5991-0 . تم الاسترجاع في 2017-11-05 – عبر Bitsavers.
  35. ^ "أرشيفات IBM: محرك تخزين القرص IBM 1311" (PDF) . IBM . تم الاسترجاع في 2022-10-25 .
  36. ^ IBM Corporation (أكتوبر 1965). أوصاف مكونات نظام IBM/360 — وحدة التحكم في التخزين 2841 وحدة تخزين الأقراص 2302، الطرازان 3 و4 محرك تخزين الأقراص 2311 محرك خلية البيانات 2321، الطراز 1 وحدة تخزين الأسطوانة 2303 (PDF) . ص  34-36 . A26-5988-2 . تم الاسترجاع في 17 أبريل 2021 .
  37. ^ دليل مرجعي لوحدة التحكم في تخزين IBM 2835 ووحدة تخزين IBM 2305 ذات الرأس الثابت (PDF) (الطبعة الثالثة). IBM. أغسطس 1971. GA26-1589-2 . تم الاسترجاع في 2020-04-29 – عبر Bitsavers.
  38. ^ abc "أرشيفات IBM: IBM 2305 تخزين برأس ثابت". IBM. 23 يناير 2003. مؤرشف من الأصل في 2016-04-20 . تم الاسترجاع في 2011-07-20 .
  39. ^ T. Beretvas، ضبط الأداء في OS/VS2 MVS، مجلة IBM SYST، المجلد 17، العدد 3، 1978، ص 290-313
  40. ^ "أرشيفات IBM: مرفق تخزين الوصول المباشر IBM 2314". IBM. 23 يناير 2003. مؤرشف من الأصل في 2016-04-12 . تم الاسترجاع في 2011-07-20 .
  41. ^ "أرشيفات IBM: تخزين الوصول المباشر لجهاز IBM 3310". IBM. 23 يناير 2003. مؤرشف من الأصل في 2007-01-01.
  42. ^ "تخزين بيانات IBM 3330". IBM . 23 يناير 2003. مؤرشف من الأصل في 21 يناير 2005. تم الاسترجاع 2014-01-02 .
  43. ^ "أرشيفات IBM: مرفق تخزين الوصول المباشر لجهاز IBM 3340". IBM. 23 يناير 2003. مؤرشف من الأصل في 2005-01-21 . تم الاسترجاع في 2011-07-20 .
  44. ^ "منشأة تخزين الوصول المباشر لجهاز IBM 3340". أرشيفات IBM . IBM. 23 يناير 2003. مؤرشف من الأصل في 21 يناير 2005. تم الاسترجاع 2017-06-12 . يُقال إن كينيث إي. هوتون، الذي قاد جهود تطوير 3340، قال: "إذا كان 30-30، فلا بد أن يكون وينشستر".
  45. ^ "أرشيفات IBM: تخزين الوصول المباشر لجهاز IBM 3350". IBM. 23 يناير 2003. مؤرشف من الأصل في 2008-01-21 . تم الاسترجاع في 2011-07-20 .
  46. ^ "أرشيفات IBM: جهاز تخزين الوصول المباشر IBM 3370". IBM. 23 يناير 2003. مؤرشف من الأصل في 2016-03-04 . تم الاسترجاع في 2011-07-20 .
  47. ^ "أرشيفات IBM: جهاز تخزين الوصول المباشر IBM 3380". IBM. 23 يناير 2003. مؤرشف من الأصل في 2008-01-21 . تم الاسترجاع في 2011-07-20 .
  48. ^ لوحة التاريخ الشفوي عن محرك الأقراص IBM 3380، متحف تاريخ الكمبيوتر، 3 يناير 2006، ص24.
  49. ^ "أرشيفات IBM: جهاز تخزين الوصول المباشر IBM 3390". IBM. 23 يناير 2003. مؤرشف من الأصل في 2016-03-03 . تم الاسترجاع في 2011-07-20 .
  50. ^ IBM Corporation. "Direct Access Storage * 3.8GB, 4 actuators". معلومات العرض / كتالوج العرض . مؤرشف من الأصل في 2016-03-04 . تم الاسترجاع في 15 سبتمبر 2015 .
  51. ^ تقرير القرص/الاتجاه لعام 1994 – محركات الأقراص الصلبة للقدرات العائلية
  52. ^ "IBM Sawmill – CHM HDD Events". Chmhdd.wetpaint.com. مؤرشف من الأصل في 2011-07-18 . تم الاسترجاع في 2011-07-20 .
  53. ^ 9340 مجموعة منتجات نظام فرعي DASD، دليل IBM Service For Consultants، أكتوبر 1991، ص. M9340
  54. ^ "9402-436 IBM AS/400 Advanced 36 Model 436". Dhart.no-ip.info . تم الاسترجاع في 2011-07-20 .
  55. ^ "فيديو بدء تشغيل وإيقاف تشغيل IBM 9332 DASD". Blingcheese.com. مؤرشف من الأصل في 2011-09-18 . تم الاسترجاع في 2011-07-20 .
  56. ^ "9334-010 IBM SCSI Drawer Expansion Unit Model 010". 9 يونيو 2009. مؤرشف من الأصل في 2021-05-23 . تم الاسترجاع في 22 مايو 2021 .
  57. ^ abcde تاريخ تطوير ملفات القرص في Hursley and Millbrook، قضية WJP، IBM، 17 أكتوبر 1990
  58. ^ "نظرة عامة على نظام معلومات IBM 9370". 01.ibm.com. 7 أكتوبر 1986. تم الاسترجاع في 2011-07-20 .
  59. ^ تقرير عام 1993 عن الأقراص/الاتجاهات – محركات الأقراص الصلبة، ص. RESPEC-61
  60. ^ "أرشيفات IBM: نظام التحكم واكتساب البيانات IBM 1800". IBM. 1964-11-30 . تم الاسترجاع في 2011-07-20 .
  61. ^ "IBM 1130 Press Release". Ibm1130.net. 1965-02-11 . تم الاسترجاع في 2011-07-20 .
  62. ^ "الشكل 1. خصائص نماذج 5444". محرك تخزين الأقراص IBM 5444 – خرطوشة أقراص IBM 5440 – أوصاف المكونات (PDF) (الطبعة الأولى). أغسطس 1970. ص. 2. GA33-3002-0 . تم الاسترجاع في 2016-06-25 – عبر Bitsavers.
  63. ^ {"تصميم محرك ذراع متأرجح لملف قرص" JS HEATH IBM J. RES. DEVELOP. يوليو 1976}
  64. ^ {US 3,849,800 جهاز القرص المغناطيسي. كوزنر، ودودمان، وهيث، وريجبي}
  65. ^ وفقًا لتقرير Disk/Trend Rigid Disk Drive لعام 1984، كان متاحًا في Series/1 (4963)، وSystem/34 (5430)، وSystem/38 (5381)، وSystem 8100 (8101، 8130،8140)
  66. ^ متحف آي بي إم هيرسلي والمخترع كريس بولارد
  67. ^ abcd "أرشيفات IBM: تسلسل زمني لمدينة روتشستر – الصفحة 4". IBM. 23 يناير 2003. مؤرشف من الأصل في 2016-03-04 . تم الاسترجاع في 2011-07-20 .
  68. ^ "دليل مرجعي – وحدة النظام 5362" (PDF) . Ed-thelen.org . تم الاسترجاع في 2016-06-25 .
  69. ^ تقرير القرص/الاتجاه لعام 1986 – محركات الأقراص الصلبة
  70. ^ محرك أقراص جرانت | متحف تاريخ الكمبيوتر. Computerhistory.org. 1986. تم الاسترجاع في 2011-07-20 .
  71. ^ تقرير القرص/الاتجاه لعام 1988 – محركات الأقراص الصلبة
  72. ^ تقرير عام 1991 عن الأقراص/الاتجاهات – محركات الأقراص الصلبة
  73. ^ "IBM 9404 SYSTEM UNIT". 01.ibm.com . تم الاسترجاع في 2011-07-20 .[ رابط معطل ‍ ]
  74. ^ تقرير عام 1990 حول الأقراص/الاتجاهات – محركات الأقراص الصلبة
  75. ^ "9404 IBM AS/400 System Unit Model CXX". Dart.no-ip.info . تم الاسترجاع في 2016-06-25 .
  76. ^ آخر منتجات تطوير ملفات القرص في هيرسلي وميلبروك، قضية WJP، آي بي إم، 12 أكتوبر 1990
  77. ^ خطاب إعلان منتج IBM رقم 192-086، 22 أبريل 1992
  78. ^ "0663 MODEL E, IBM OEM storage products" (PDF) . www.hitachigst.com . مؤرشف من الأصل (PDF) في 30 أكتوبر 2006 . تم الاسترجاع 15 يناير 2022 .
  79. ^ تقرير عام 1992 حول الأقراص/الاتجاهات – محركات الأقراص الصلبة
  80. ^ "منتجات تخزين IBM OEM، طرازات 0664 CSH وESH" (PDF) . www.hitachigst.com . مؤرشف من الأصل (PDF) في 21 نوفمبر 2008 . تم الاسترجاع 15 يناير 2022 .
  81. ^ تقرير القرص/الاتجاه لعام 1995 – محركات الأقراص الصلبة
  82. ^ "محركات أقراص منخفضة الارتفاع بسعة 1 جيجابايت، طرازات 0662-S12، -SW1، -SWD" (PDF) . www.hitachigst.com . مؤرشف من الأصل (PDF) في 9 أكتوبر 2007 . تم الاسترجاع في 15 يناير 2022 .
  83. ^ "IBM SCSI Controllers and Disks" (PDF) . مؤرشف من الأصل (PDF) في 2011-09-30 . تم الاسترجاع في 2011-07-20 .
  84. ^ تقرير القرص/الاتجاه لعام 1996 – محركات الأقراص المرنة، نوفمبر 1986، ص. MFGR-5
  85. ^ تقرير القرص/الاتجاه لعام 1983 – محركات الأقراص المرنة، ديسمبر 1983، ص. MFGR-7
  86. ^ "مواصفات محرك الأقراص الصلبة، Ultrastar 146Z10" (PDF) . www.hitachigst.com . مؤرشف من الأصل (PDF) في 2 نوفمبر 2006 . تم الاسترجاع 15 يناير 2022 .
  87. ^ InfoWorld – Google Books. 2002-11-18 . تم الاسترجاع في 2011-07-20 .
  88. ^ "Word Pro – D180GXP_sp41.lwp" (PDF) . مؤرشف من الأصل (PDF) في 2006-11-13 . تم الاسترجاع 2011-07-20 .
  89. ^ شيم، ريتشارد. "تلعب IBM دور "tag 'n seek" لتسريع أجهزة سطح المكتب – أخبار CNET". News.cnet.com . تم الاسترجاع في 2011-07-20 .
  90. ^ "80GNSpec.book" (PDF) . مؤرشف من الأصل (PDF) في 2011-07-18 . تم الاسترجاع 2011-07-20 .
  91. ^ "IBM تزيل الغبار عن محركات الأقراص الصلبة الجديدة لأجهزة الكمبيوتر المحمولة – أجهزة – أخبار". Zdnetasia.com. 2002-11-07 . تم الاسترجاع في 2011-07-20 .[ رابط معطل ‍ ]
  92. ^ MJ Phister, Jr, Data Process – Technology and Economics الطبعة الثانية، 1979، الجدول II.2.12.1
  93. ^ "دليل مرجعي: IBM RAMAC 305" (PDF) . Ed-thelen.org . تم الاسترجاع في 2016-06-25 .
  94. ^ مختبرات الأبحاث الباليستية "مسح ثالث لأنظمة الحوسبة الرقمية الإلكترونية المحلية"، مارس 1961، القسم الخاص بجهاز IBM 305 RAMAC (صفحات 314-331) يبلغ سعر الشراء 34500 دولار أمريكي في بوينج ويتشيتا
  95. ^ "حاسبة التضخم لأسعار المستهلك". Data.bls.gov . تم الاسترجاع في 2016-06-25 .
  • أرشيف IBM: تخزين مصادر المعلومات الأساسية
  • أرشيف IBM: جدول الروابط إلى مقالات محرك الأقراص
  • مركز تراث القرص المغناطيسي
  • ربع قرن من ابتكار ملفات الأقراص، مجلة IBM للأبحاث والتطوير، 1981
  • EE Times: محركات الأقراص تأخذ منعطفًا مليئًا بالأحداث
  • محرك تخزين القرص IBM 1311
  • IBM 2314 تخزين الوصول المباشر
تم الاسترجاع من "https://en.wikipedia.org/w/index.php?title=تاريخ_محركات_الأقراص_المغناطيسية_من_IBM&oldid=1270072453#IBM_2314/2319"
Original text
Rate this translation
Your feedback will be used to help improve Google Translate
