نظام معياري قياسي

This article needs additional citations for verification. Please help improve this article by adding citations to reliable sources. Unsourced material may be challenged and removed. Find sources: "Standard Modular System" – news · newspapers · books · scholar · JSTOR (May 2010) (Learn how and when to remove this message)

النظام المعياري القياسي ( SMS ) هو نظام من لوحات الدوائر الإلكترونية القياسية ورفوف التثبيت التي طورتها شركة IBM في أواخر الخمسينيات من القرن العشرين، في الأصل لجهاز IBM 7030 Stretch . ^[1] وقد تم استخدامها في جميع أجهزة الكمبيوتر والأجهزة الطرفية من الجيل الثاني من IBM، وسلسلة 7000 ، وسلسلة 1400 ، و 1620 . تم استبدال SMS بتقنية Solid Logic Technology (SLT) التي تم تقديمها مع System/360 في عام 1964، ومع ذلك ظلت قيد الاستخدام مع الأنظمة القديمة خلال السبعينيات.

استمرت العديد من أجهزة IBM الطرفية التي تعد جزءًا من System/360، ولكنها تم تعديلها من تصميمات الجيل الثاني، في استخدام دوائر SMS بدلًا من SLT الأحدث. وشملت هذه محركات الأشرطة ووحدات التحكم من سلسلة 240x ، وقارئ/مثقب البطاقات 2540 وطابعة 1403N1 ، ووحدة التحكم المتكاملة 2821 لطابعتي 1403 و2540. تحتوي بعض بطاقات SMS المستخدمة في الأجهزة الطرفية System/360 على دوائر متكاملة هجينة من نوع SLT مثبتة عليها (انظر اليمين) .

تتكون بطاقات SMS من مكونات منفصلة فردية مثبتة على لوحات دوائر مطبوعة من الورق الإيبوكسي أحادي الجانب . يبلغ عرض البطاقات ذات العرض الواحد 2.5 بوصة وارتفاعها 4.5 بوصة وسمكها 0.056 بوصة، مع موصل حافة مطلي بالذهب مكون من 16 سنًا . يبلغ عرض البطاقات ذات العرض المزدوج 5.375 بوصة وارتفاعها 4.5 بوصة، مع موصلين حافة مطليين بالذهب مكونين من 16 سنًا. يتم تسمية جهات الاتصال A–R (تخطي I و O ) على موصل الحافة الأول، و S–Z، 1–8 على الموصل الحافة الثاني.

يتم توصيل البطاقات بلوحة خلفية لقفص البطاقات ويتم توصيل جهات اتصال الموصل الحافة بدبابيس لف الأسلاك . يتم إجراء جميع التوصيلات باستخدام توصيلات ملفوفة بالأسلاك، باستثناء خطوط نقل الطاقة. تم إجراء توصيلات لف الأسلاك في اللوحة الخلفية في الغالب في المصنع باستخدام معدات آلية، ولكن تقنية لف الأسلاك سهلت التثبيت الميداني للتغييرات الهندسية من قبل مهندسي العملاء.

يمكن تخصيص بعض أنواع البطاقات من خلال "غطاء البرنامج" (شريط توصيل معدني مزدوج القضبان مزود بـ 15 وصلة) يمكن قطعه لتغيير تكوين الدائرة. تأتي أنواع البطاقات التي تحتوي على "غطاء البرنامج" مقطوعة مسبقًا للتكوين القياسي وإذا احتاج مهندس العميل إلى تكوين مختلف في الميدان، فيمكنه إجراء قطع إضافية حسب الحاجة. كانت هذه الميزة تهدف إلى تقليل عدد أنواع البطاقات المختلفة التي يتعين على مهندس العميل حملها معه إلى موقع العميل.

نوع البطاقة عبارة عن رمز مكون من حرفين إلى أربعة أحرف منقوش على البطاقة (على سبيل المثال، MX، ALQ ). إذا كانت البطاقة تحتوي على "غطاء برنامج"، فسيتم تقسيم الرمز إلى رمز نوع بطاقة مكون من حرفين ورمز "اتصال الغطاء" المكون من حرفين (على سبيل المثال، AK ZZ ).

عندما تم تطوير SMS في الأصل، توقعت IBM أن مجموعة من مئات الأنواع القياسية من البطاقات ستكون كافية، مما يجعل التصميم والتصنيع والصيانة أبسط. لسوء الحظ، ثبت أن هذا متفائل للغاية حيث نما عدد أنواع بطاقات SMS المختلفة قريبًا إلى أكثر من 2500. كان جزء من سبب النمو هو تنفيذ العديد من عائلات المنطق الرقمي (ECL وRTL وDTL وما إلى ذلك) بالإضافة إلى الدوائر التناظرية ، لتلبية متطلبات العديد من الأنظمة المختلفة التي تم استخدام البطاقات فيها.

•

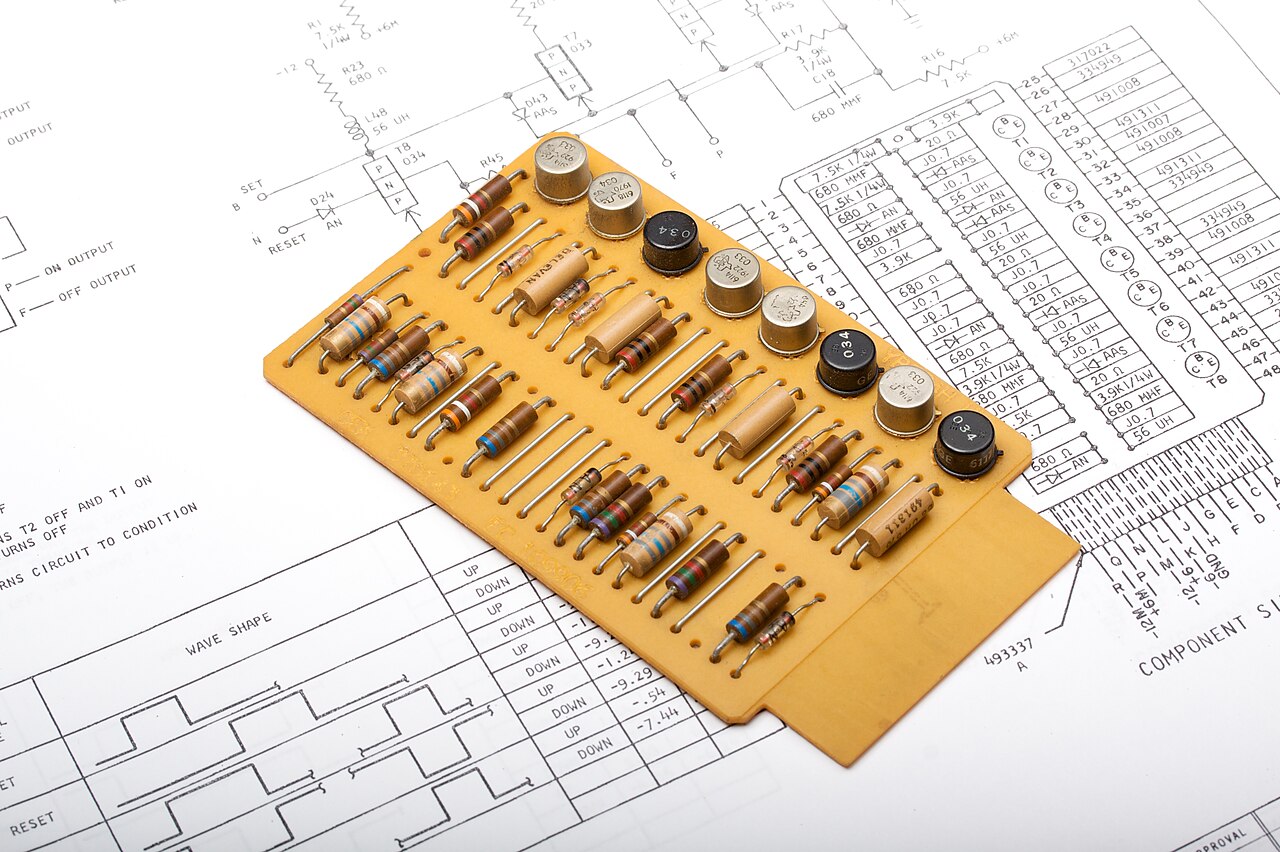

  بطاقة SMS من جهاز IBM 1401
•
  جانب الدائرة من نفس بطاقة الرسائل القصيرة
•

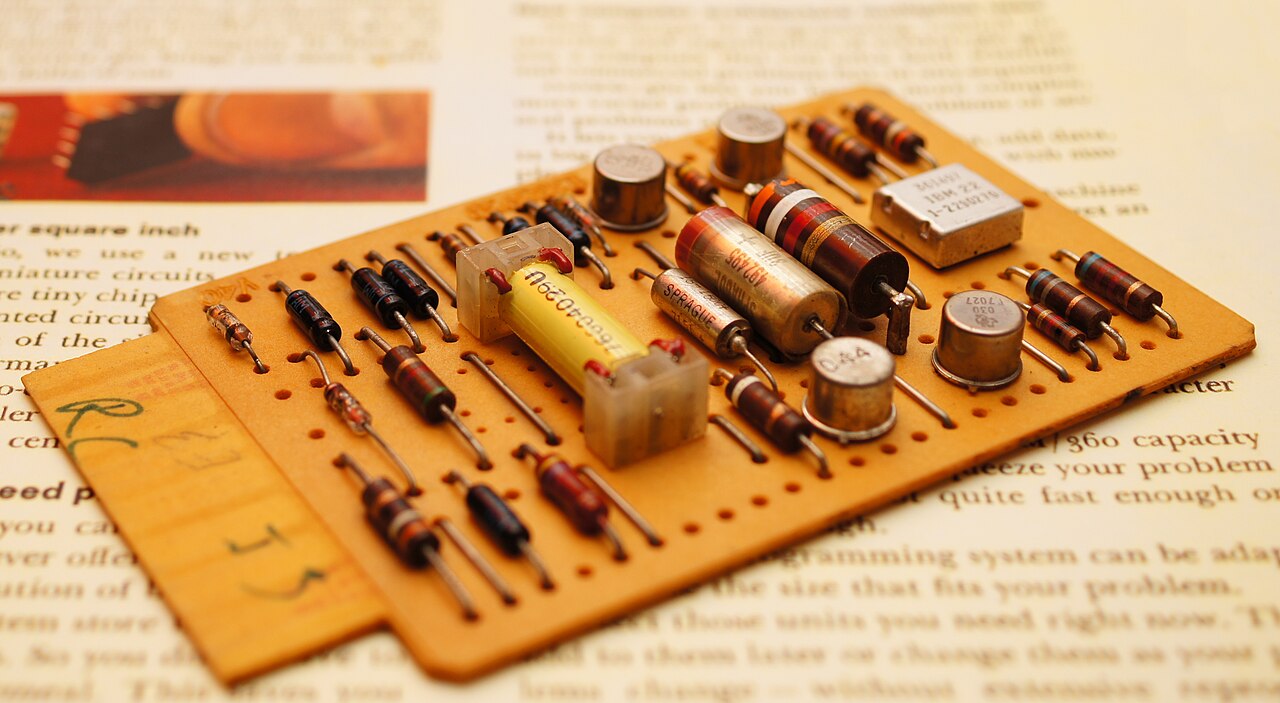

  بطاقة الرسائل القصيرة، الواجهة
•
  بطاقة SMS، الظهر
•
  بطاقة SMS من جهاز IBM 1401
•
  قفص بطاقة IBM 1401
•

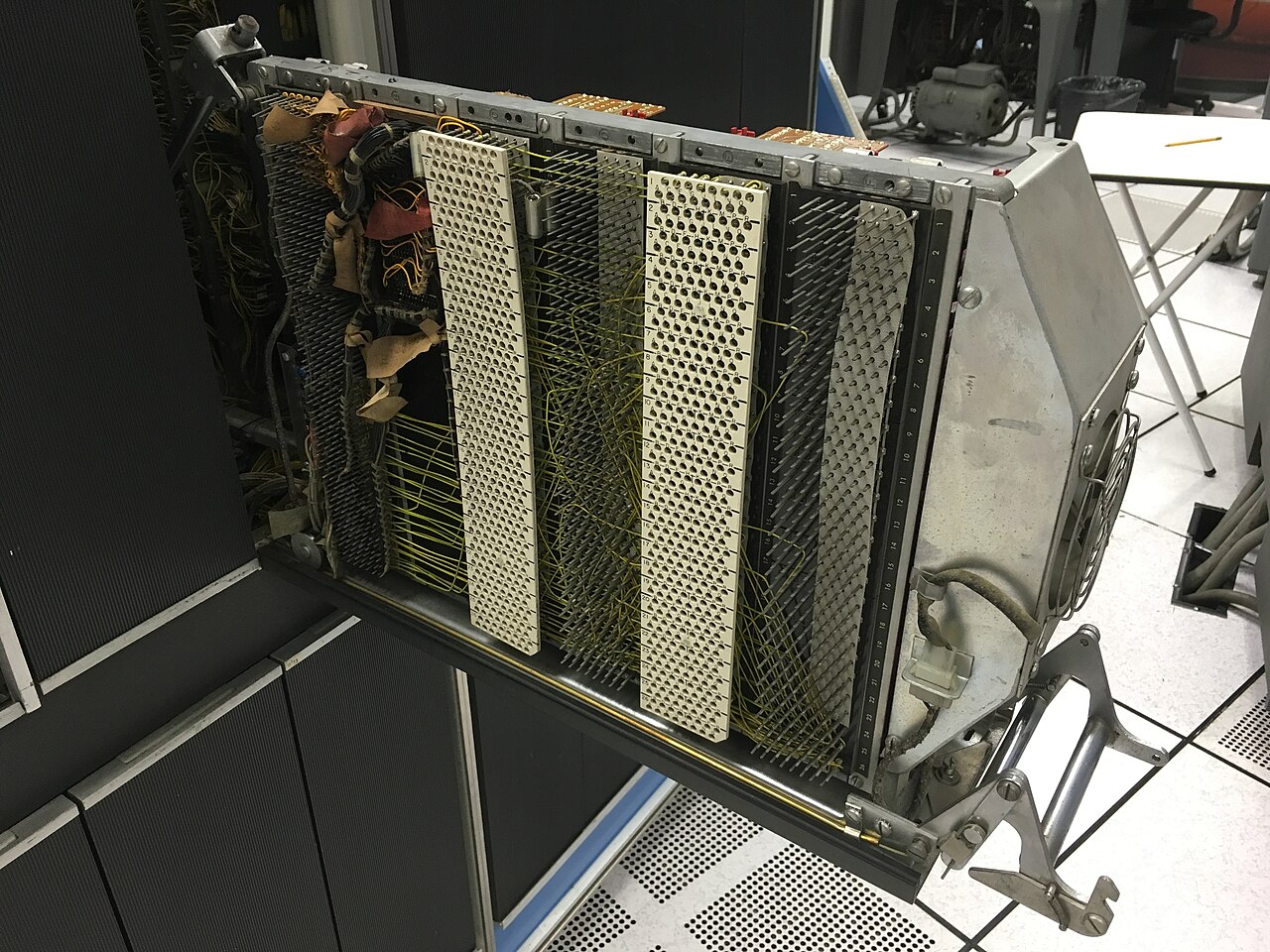

  لوحة خلفية ملفوفة بالأسلاك من نفس قفص البطاقة 1401
•

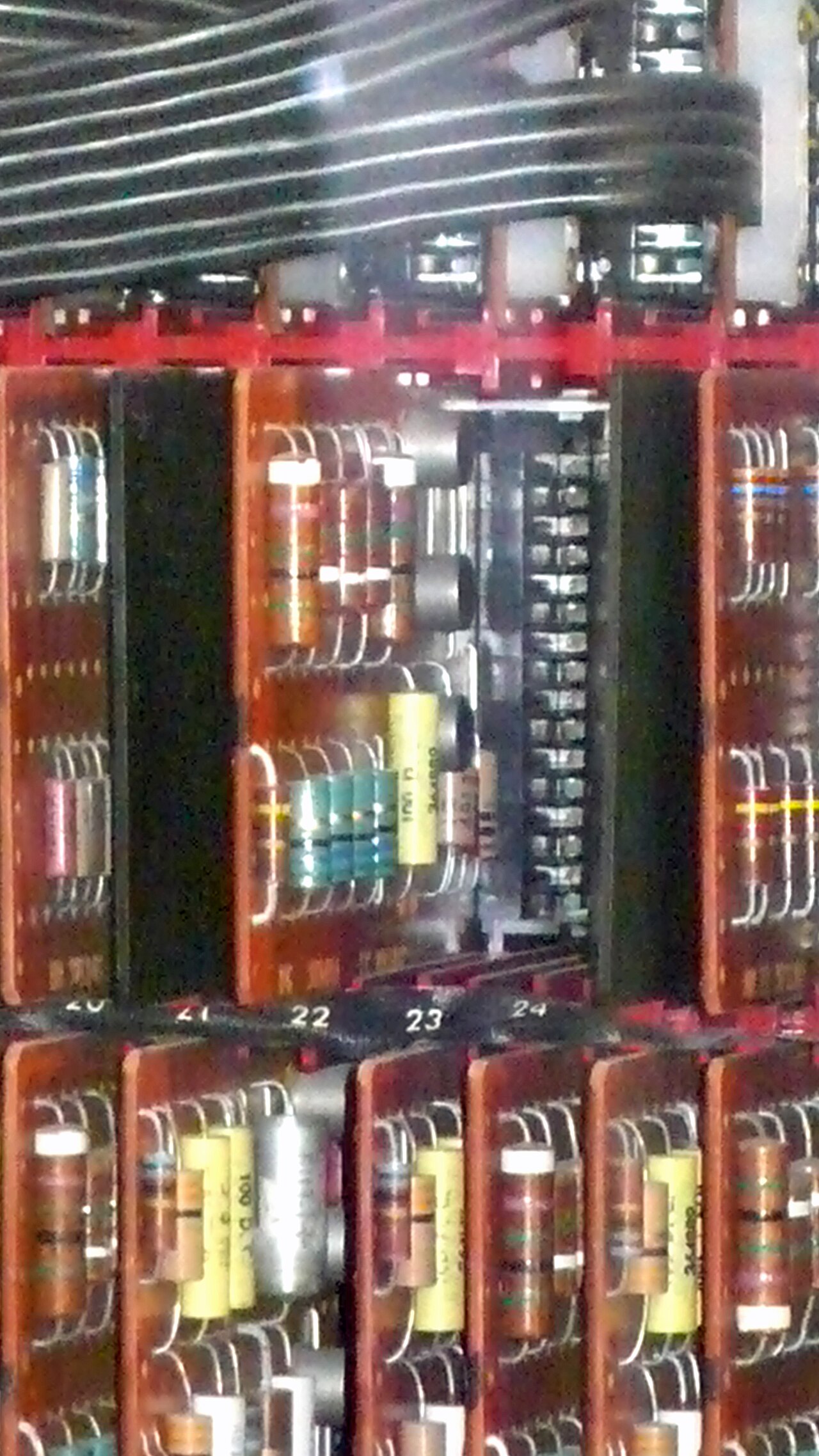

  قفص بطاقة IBM 7070
