آي بي إم 1403
أحدث طابعة 1403
المطورآي بي إم
يكتبطابعة خطية
(طابعة سلسلة)
تاريخ الافراج عنه1959 ؛ منذ 65 عامًا ( 1959 )
تم إيقافه1983
السلفآي بي إم 407 ، آي بي إم 716
خليفةآي بي إم 3203، آي بي إم 3211
متعلق بآي بي إم 1132 ، آي بي إم 1443
IBM 1403 في متحف تاريخ الكمبيوتر

تم تقديم الطابعة الخطية IBM 1403 كجزء من جهاز الكمبيوتر IBM 1401 في عام 1959 وكان لها عمر طويل بشكل خاص في خط منتجات IBM .

وصف

يمكن للطراز الأصلي طباعة 600 سطر من النص في الدقيقة ويمكنه تخطي الأسطر الفارغة بسرعة تصل إلى 75 بوصة في الثانية (190 سم/ثانية)، بينما يمكن للطراز 3 الطباعة بسرعة تصل إلى 1400 سطر في الدقيقة. يحتوي الطراز القياسي على 120 موضع طباعة. يتوفر 12 موضعًا إضافيًا كخيار. تدور سلسلة طباعة تحتوي على ما يصل إلى 15 نسخة من مجموعة الأحرف أفقيًا أمام الشريط والورق. تضرب المطارق الورقة من الخلف في اللحظة المناسبة تمامًا لطباعة الحرف أثناء مروره. في الطرز اللاحقة، يتم استبدال سلسلة الطباعة بقطار طباعة؛ يتم وضع قطع الطباعة في مسار بدلاً من تثبيتها على سلسلة.

IBM 1403 في متحف "Haus zur Geschichte der IBM Datenverarbeitung"، سيندلفينجن، ألمانيا

تحتوي السلسلة أو القطار 1403 على 240 حرفًا، ومع ذلك فإن التكرارات العديدة تسمح بطباعة السطر في أقل من 0.4 ثانية المطلوبة لدورة كاملة واحدة. تحتوي السلسلة القياسية الأصلية "A" على 48 حرفًا مختلفًا، تتكرر خمس مرات لكل منها. يطبع متغير "مجموعة الأحرف المفضلة" المستخدم في الطرز اللاحقة نفس الأحرف البالغ عددها 48، لكنه يختلف في عدد الظهور: تظهر 10 أرقام ثماني مرات لكل منها، وتظهر 26 حرفًا كبيرًا أربع مرات لكل منها، وتظهر 12 حرفًا خاصًا . , - * % $ / & # @ ⌑ ⧧[ملاحظة 1] ثماني مرات (أول أربعة) أو أربع مرات (وسط أربعة) أو مرتين (آخر أربعة أحرف) لكل منها. [1] : 25  يمكن طلب سلاسل أو قطارات خاصة لمجموعات أحرف أخرى. يمكن للمستخدمين العلميين، على سبيل المثال، استخدام سلسلة بها قوس أيسر وقوس أيمن وعلامة زائد بدلاً من علامة النسبة المئوية (%) والمعين (⌑) [ملاحظة 2] وعلامة العطف (&). تحتوي سلسلة الأرقام على 15 نسخة من كل منها 16 حرفًا فقط. تحتوي سلسلة "T" للنص العام على نسختين من 120 حرفًا، بما في ذلك الأحرف الكبيرة والصغيرة والعديد من الرموز الخاصة.

شريط الحبر عبارة عن لفافة طويلة بعرض مساحة الطباعة توضع بين سلسلة الطباعة والورق. تأتي اللفافة في جزأين: لفافة التغذية ولفة الالتقاط. يتم لف اللفافة باستمرار وإعادة لفها أثناء الطباعة.

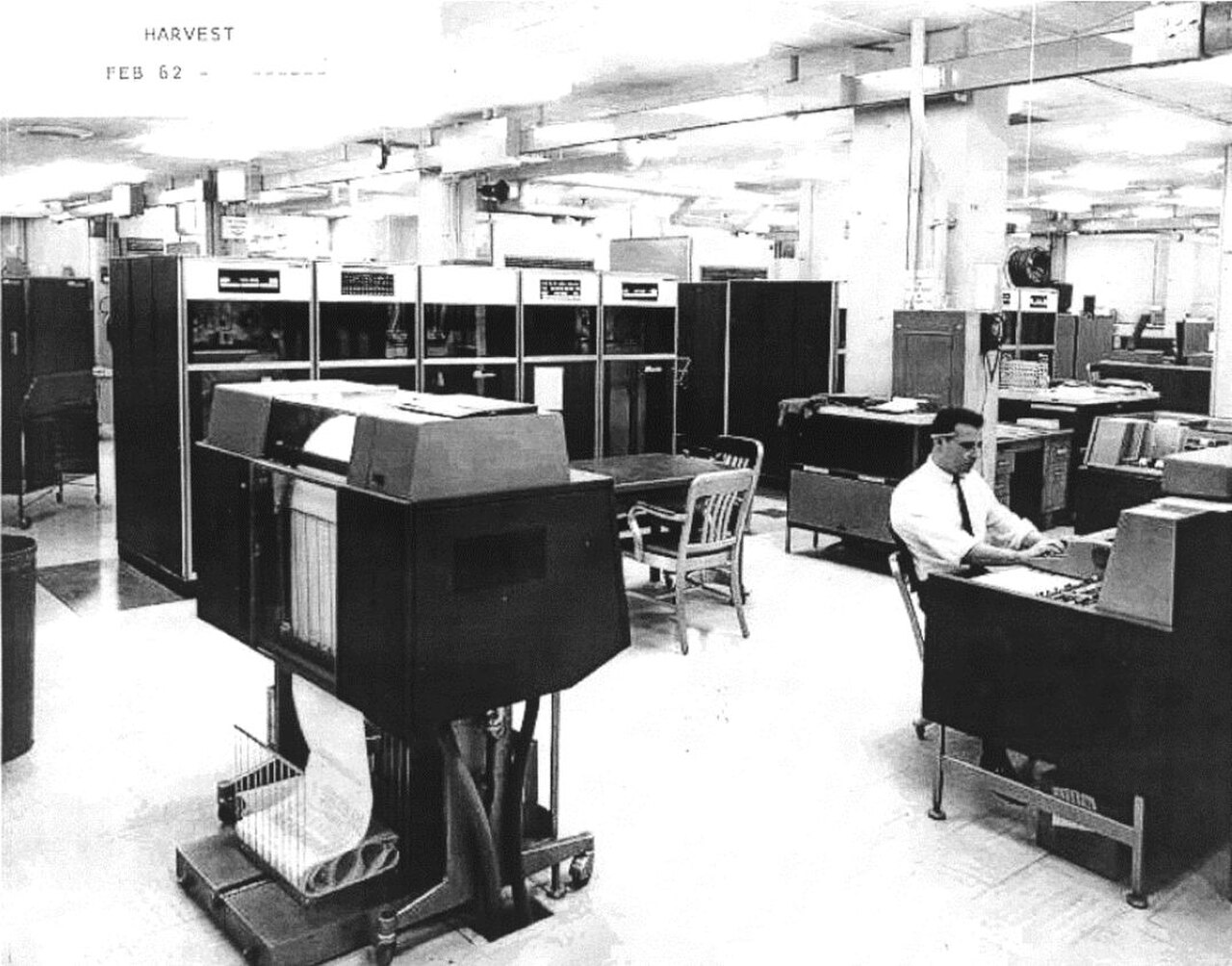

جهاز IBM 1403، في المقدمة، جزء من منشأة IBM 7030 Harvest في وكالة الأمن القومي الأمريكية

مثل معظم طابعات IBM في ذلك العصر، تستخدم الطابعة 1403 ورقًا مطويًا على شكل مروحة مع حواف مثقبة لتغذية الجرار. يحدد شريط التحكم في العربة أو، لاحقًا، المخزن المؤقت، تحت التحكم في البرنامج، [ملاحظة 3] طول النموذج وخط النموذج حيث تبدأ الطباعة على صفحة جديدة حتى يمكن استخدام ورق بأحجام مختلفة.

يمكن استخدام قدرة الطابعة على إضافة خطوط فوقية لتوليد مجموعة واسعة من المعادلات ذات التدرج الرمادي. تم مسح العديد من الصور وتحويلها إلى نص وبالتالي يمكن إعادة إنتاجها على 1403، وأبرزها الموناليزا . [ 2] [3]

هذه الآلات صاخبة، وخاصة عندما يتم رفع الغطاء. من الممكن إنشاء نص يستخدم توقيت مطارق الطباعة لتوليد الترددات المطلوبة وبالتالي تشغيل موسيقى يمكن التعرف عليها عند طباعة هذا النص. [4]

تاريخ

قبل تقديم الطراز 1403، استخدمت طابعات IBM تقنية تم تطويرها في الأصل لسلسلة آلات المحاسبة الخاصة بها . تستخدم الطرازان 402 و405 أشرطة الطباعة. [5] وهي أشرطة عمودية، شريط واحد لكل موضع طباعة. يبلغ عرض كل شريط حرفًا واحدًا مع الأبجدية بأكملها، بما في ذلك الأرقام والرموز، أو مجرد أرقام ورموز فقط، مصبوبة في السطح الأمامي، في عمود واحد. في الطباعة، يتم رفع كل شريط حتى يصبح الحرف الصحيح لموضع الطباعة هذا مقابلًا للورقة، وعندها يتم دفع الشريط باتجاه الورق، بحيث يتم ضغط الرقم أو الحرف الصحيح على الشريط، مما يؤدي إلى ضرب الورق بالطريقة التي تترك بها دبابيس الطباعة انطباعًا على الورق في الآلة الكاتبة القياسية . هذا الإجراء بطيء نسبيًا، حيث يستغرق الأمر وقتًا لرفع كل شريط إلى الموضع الصحيح ثم إسقاطه مرة أخرى للأسفل استعدادًا لطباعة السطر التالي.

في الطراز 407 ، يتم استبدال كل شريط نوع بعجلة نوع، مع الأحرف على طول الحافة الخارجية. للطباعة، يتم تدوير كل عجلة إلى موضع الحرف الصحيح، ثم يتم دفع العجلة بأكملها للأمام لضرب الورق. هذا الإجراء أسرع إلى حد ما لأن العجلات أقل ضخامة من الأشرطة ويمكن وضعها بسرعة أكبر، مما يسمح بالطباعة بما يصل إلى 150 سطرًا في الدقيقة. على الرغم من أن هذا بطيء وفقًا لمعايير الطباعة اللاحقة، فإن السرعة التي يمكن بها لآلات المحاسبة الكهروميكانيكية قراءة البطاقات المثقوبة وأداء وظائفها الحسابية الأساسية تعني عدم الحاجة إلى سرعات طباعة أسرع. كانت IBM 1132 هي آخر طابعة تصنعها IBM لاستخدام هذه التقنية.

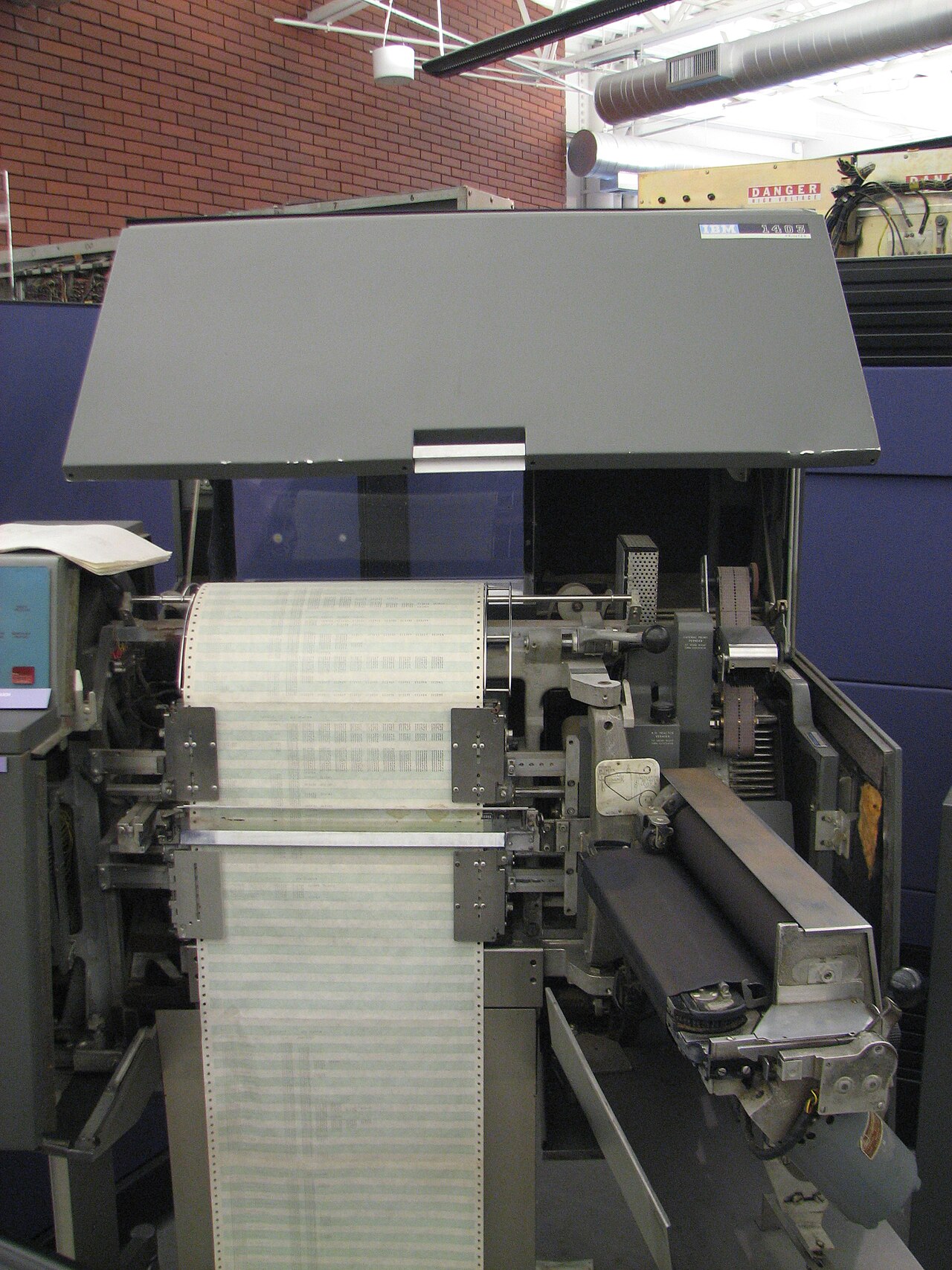

تم فتح طابعة IBM 1403 كما لو كانت ستُفتح لتغيير الورق. توجد سلسلة الطباعة خلف الشريط الأسود العريض، والذي يُفتح بمفصلة إلى اليمين، وهو عرض الورق. لاحظ أيضًا شريط التحكم في العربة في أعلى اليمين.

ومع ذلك، عندما تم تطوير أجهزة كمبيوتر أسرع، فإن سرعة قراءة البطاقات والشريط المغناطيسي ومحركات الأقراص المبكرة ، جنبًا إلى جنب مع الدوائر الترانزستورية عالية السرعة الأحدث، تعني أنه يمكن إجراء المعالجة بسرعة أعلى بكثير، وهناك حاجة إلى آلية طباعة أسرع لمضاهاة الإنتاجية الناتجة. [6] تم تطوير أجهزة كمبيوتر IBM المبكرة، مثل IBM 701 ، للحساب بسرعة أعلى مما كان ممكنًا باستخدام الآلات الحاسبة الكهروميكانيكية السابقة. لم يكن لديهم طلب على الطباعة عالية السرعة، حيث أنتجت نتائج الحسابات الضخمة القليل جدًا من الناتج المطبوع. في الوقت الذي تم فيه تقديم 1403، تم تقسيم خط أجهزة كمبيوتر IBM إلى حد كبير إلى خطين، "علمي" و"تجاري". ومع ذلك، نظرًا لاستخدام أجهزة الكمبيوتر الأحدث لمجموعة متنوعة من الأغراض، كانت هناك حاجة لطباعة مجموعة متنوعة أكبر من الأحرف من جهاز واحد، بما في ذلك الحروف الأبجدية الكبيرة والصغيرة. مع أشرطة الطباعة وعجلات الطباعة، فإن تغيير مجموعات الأحرف أمر غير عملي. يسمح ظهور الطابعة التسلسلية، كما هو مستخدم في الطابعة 1403، بإزالة مجموعة سلسلة الطباعة واستبدالها في غضون بضع دقائق. مع فتح الغطاء، يتم فك قفل وحدة الطباعة وفتحها، ثم تتم إزالة بكرة الشريط التي تغطي الجزء الأمامي من السلسلة، ومن ثم يمكن فك قفل مجموعة سلسلة الطباعة ورفعها للخارج.

عندما تم طرحه لأول مرة، تم تأجير نظام الكمبيوتر 1401، الذي كانت الطابعة جزءًا منه، مقابل 6500 دولار شهريًا (ما يعادل 54000 دولار في عام 2017) وتلقت شركة IBM 3000 طلب في الشهر الأول. [7] [ فشل التحقق ]

تكنولوجيا

تسمح الطباعة المتسلسلة لمجموعة واحدة من الأحرف بالمرور أفقيًا عبر مقدمة الورقة بسرعة عالية، مع شريط بعرض الورقة بالكامل يمر رأسيًا بين السلسلة ومقدمة الورقة. بدلاً من الضغط على الأحرف تجاه الورقة، تقوم مطارق الطباعة الفردية الموجودة خلف الورقة، واحدة لكل عمود في الصفحة (120 أو 132)، بدفع الورقة من الخلف، مما يتسبب في دفع مقدمة الورقة في تلك النقطة للأمام نحو الشريط مع الحرف خلفها، مما يتسبب في اصطدام الورقة بالحرف، بدلاً من العكس، كما كان يحدث في الماضي. يتم تحريك كل مطرقة بواسطة مغناطيس كهربائي قوي، مع توصيل ملفها بدائرة محرك ذات تيار عالٍ، بحيث يمكن دفع المطرقة للخارج لضرب الورقة في غضون بضعة مللي ثانية فقط، في الوقت المناسب تمامًا لضرب الحرف الصحيح على السلسلة أثناء مرورها.

يتم تباعد الأعمدة على الورق بمسافة قياسية للآلة الكاتبة تبلغ 10 أحرف لكل بوصة، 0.1 بوصة لكل عمود. يتم تباعد الأحرف على السلسلة بمسافة 0.1505 بوصة، بحيث يتم محاذاة حرف جديد مع عمود الطباعة لكل حركة 0.001 بوصة للسلسلة. عند التحرك بسرعة 7.5 قدم في الثانية، قد تطلق مطرقة واحدة كل11.1  ميكروثانية ، لكنهما لم يكونا متزامنين تمامًا أبدًا. [8]

مجموعة الأحرف

بدءًا من طراز 1403 2 المرفق بوحدة التحكم IBM 2821 ، تم تجهيز معظم الطابعات التي تعتمد على المطرقة من IBM [ملاحظة 4] بميزة مجموعة الأحرف العالمية (UCS). [9] : 26  [10] : 46 

قدمت شركة IBM دعمًا برمجيًا للطابعات ذات التأثير مع عناصر طباعة قابلة للتبديل، مثل السلاسل والقطارات. تحتوي وحدة التحكم على مخزن مؤقت UCS [ملاحظة 5] يحتوي على نقطة الرمز لكل موضع من عناصر الطباعة. يمكن لوحدة التحكم طي الأحرف الصغيرة إلى أحرف كبيرة بشكل اختياري لعناصر الطباعة التي لا تحتوي على أحرف صغيرة.

يمكن للبرنامج تحميل مخزن UCS باستخدام أوامر تحميل UCS (رموز تشغيل CCW) 'FB'x (بدون طي) و'F3'x (طي). [10] : 50 

نماذج

يحتوي جهاز IBM 1403 على النماذج التالية:

  • النموذج 1: 100 موضع طباعة، بحد أقصى 600 سطر في الدقيقة، أو 1285 مع ميزة الطباعة الرقمية الخاصة.
  • النموذج 2: 132 موضع طباعة، بحد أقصى 600 سطر في الدقيقة، أو 1285 مع ميزة الطباعة الرقمية الخاصة، أو 750 مع مجموعة الأحرف العالمية.
  • النموذج 3: 132 موضع طباعة، بحد أقصى 1100 سطر في الدقيقة، أو 1400 مع مجموعات الأحرف المفضلة أو العالمية.
  • النموذج 4: 100 موضع طباعة، بحد أقصى 465 سطرًا في الدقيقة.
  • النموذج 5: 132 موضع طباعة، بحد أقصى 465 سطرًا في الدقيقة.
  • النموذج 6: 120 موضع طباعة، بحد أقصى 340 سطرًا في الدقيقة، عربة واحدة.
  • النموذج 7: 120 موضع طباعة، بحد أقصى 600 سطر في الدقيقة، عربة واحدة.
  • الطراز N1: 132 موضع طباعة، بحد أقصى 1100 سطر في الدقيقة، أو 1400 سطر مع مجموعة الأحرف العالمية. يحتوي الطراز N1 على غطاء يعمل بالطاقة ويصل إلى الأرض لتقليل الضوضاء.

لا يمكن توصيل سوى الطرز 2 و3 و7 وN1 بنظام IBM System/360 وخلفائه. ويتم التوصيل عادةً عن طريق وحدة التحكم IBM 2821، ولكن بعض طرز 360 تتضمن وحدة تحكم متكاملة للاتصال المباشر بـ 1403.

يمكن فقط ربط الطراز 6 (340 LPM) أو الطراز 7 (600 LPM) بجهاز IBM 1130. [ 11]

آي بي إم 1404

الطابعة 1404 هي طابعة تأثيرية من إنتاج شركة IBM تحتوي على "جميع الميزات الأساسية للطابعة IBM 1403"، مع القدرة الإضافية على الطباعة على مستندات البطاقات، مثل البطاقات المثقوبة . [12]

تستطيع الطابعة 1404 الطباعة على النماذج المستمرة بسرعة 600 سطر في الدقيقة، وعلى البطاقات بسرعة 800 بطاقة في الدقيقة. وتستطيع الآلية التعامل مع بطاقات تتراوح من 51 عمودًا إلى 80 عمودًا كاملاً، كما تستطيع طباعة بطاقتين في المرة الواحدة. ويمكن طباعة ما يصل إلى 25 سطرًا على البطاقة. كما تستطيع الطابعة تفسير البطاقات، أي قراءة البطاقة وطباعة ما تم ثقبه.

تم تقديم 1404 في الأصل في عام 1960 كجهاز محيطي لنظام الحوسبة IBM 1401. [13] كان من الممكن لاحقًا توصيله بنظام System/360 من خلال وحدة التحكم IBM 2821. [14]

آي بي إم 1416

تُعد طابعة IBM 1416 خرطوشة قطار قابلة للتبديل تم تقديمها مع طابعة 1403-N1 كما تم استخدامها مع طابعة IBM 3203. وهذا يعني أنه بدلاً من استخدام سلسلة من الأحرف المرتبطة، تستخدم الطابعة سلسلة من الأحرف غير المرتبطة. تسمح الخرطوشة للمشغل بتغيير الخط و/أو ترتيب مجموعة الأحرف التي تستخدمها الطابعة. ومن الممكن أيضًا إنشاء سلسلة مخصصة بأحرف فريدة. لاحظ أنه في حين توفر طرازات IBM 1403 2 و7 ميزة تُعرف باسم محول خرطوشة القطار القابل للتبديل، والتي تسمح للمشغل بإزالة وإدخال خرطوشة سلسلة بسهولة بترتيب خط أو مجموعة أحرف مختلف، إلا أن هذه الميزة لا تحتوي على نوع آلة منفصل. [15]

  • منظر جانبي للطائرة 1403 مع غطاء مفتوح، يظهر شريط التحكم في العربة
    منظر جانبي للطائرة 1403 مع غطاء مفتوح، يظهر شريط التحكم في العربة
  • حلقة شريط التحكم في النقل تستخدم للتحكم في الحركة السريعة لسطر معين في الصفحة، مثل أعلى الصفحة الجديدة
    حلقة شريط التحكم في النقل تستخدم للتحكم في الحركة السريعة لسطر معين في الصفحة، مثل أعلى الصفحة الجديدة
  • لقطة مقربة لشريط التحكم في العربة
    لقطة مقربة لشريط التحكم في العربة

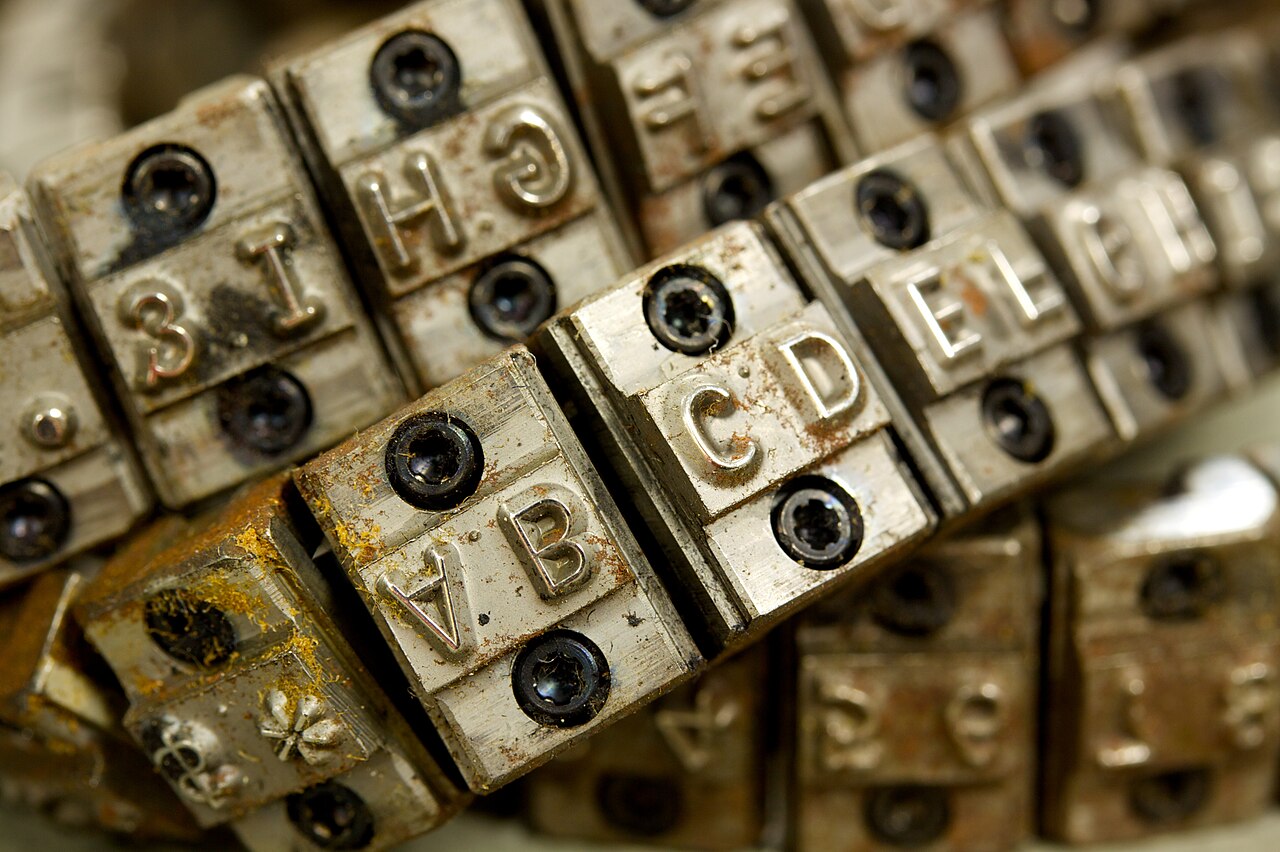

  • جزء من سلسلة الطباعة 1403
    جزء من سلسلة الطباعة 1403
  • بطاقة SMS تستخدم لتشغيل مطارق الطباعة 1403
    بطاقة SMS تستخدم لتشغيل مطارق الطباعة 1403
