موصل الحافة

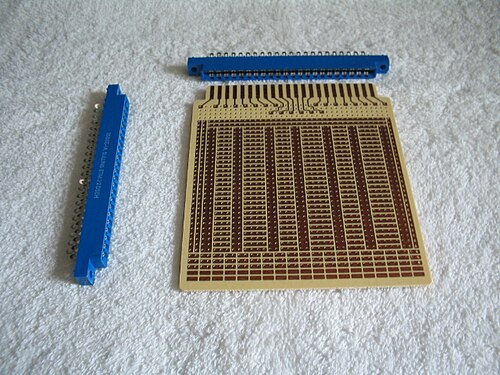

موصل الحافة هو جزء من لوحة الدوائر المطبوعة (PCB) يتكون من مسارات تمتد إلى حافة اللوحة، مصممة للتوصيل بمقبس مطابق . يُعد موصل الحافة جهازًا موفرًا للتكاليف لأنه لا يتطلب سوى موصل أنثى منفصل واحد (يتم تشكيل موصل الذكر من حافة لوحة الدوائر المطبوعة)، كما أنه يتميز بمتانته وقوته. يُستخدم هذا النوع من الموصلات بشكل شائع في أجهزة الكمبيوتر لفتح منافذ التوسعة لبطاقات الأجهزة الطرفية، مثل بطاقات PCI و PCI Express و AGP .

تتكون مقابس التوصيل الطرفية من "صندوق" بلاستيكي مفتوح من جانب واحد، مزود بدبابيس على أحد جانبي الحافة الطويلة أو كليهما، مزودة بنابض للدفع في منتصف الفتحة المركزية. غالبًا ما تكون هذه الموصلات مزودة بمفتاح لضمان القطبية الصحيحة ، وقد تحتوي على نتوءات أو شقوق لضمان القطبية ومنع إدخال نوع خاطئ من الأجهزة. يُختار عرض المقبس ليتناسب مع سُمك لوحة الدوائر المطبوعة (PCB) المتصلة.

غالباً ما يكون الجانب المقابل للمقبس عبارة عن موصل يخترق العازل ويتم تثبيته على كابل شريطي . أو بدلاً من ذلك، قد يتم لحام الجانب الآخر على اللوحة الأم أو اللوحة الفرعية .

تُستخدم موصلات الحافة بشكل شائع في أجهزة الكمبيوتر الشخصية لتوصيل بطاقات التوسعة وذاكرة الكمبيوتر بناقل النظام . ومن أمثلة تقنيات ملحقات التوسعة التي تستخدم موصلات الحافة: PCI و PCI Express و AGP . كما استخدمت الفتحة 1 والفتحة A موصلات الحافة؛ حيث تم تركيب المعالج على بطاقة مزودة بموصل حافة، بدلاً من تركيبه مباشرةً على اللوحة الأم كما كان سابقًا.

استخدمت أجهزة الكمبيوتر الشخصية من IBM مقابس موصلات الحافة المتصلة بكابلات الشريط لتوصيل محركات الأقراص المرنة مقاس 5.25 بوصة . أما محركات الأقراص مقاس 3.5 بوصة فتستخدم موصلات دبابيس بدلاً من ذلك.

تأتي خراطيش ألعاب الفيديو عادةً على شكل لوحة دوائر مطبوعة مزودة بموصل طرفي: يقع المقبس داخل الجهاز نفسه. تميز نظام نينتندو الترفيهي (Nintendo Entertainment System) بتصميمه الفريد الذي يسمح بإدخال الخرطوشة دون الحاجة إلى قوة إدخال : ^{[ 1 ]} فبدلاً من أن يقوم المستخدم بإدخال الخرطوشة في المقبس مباشرةً، يتم وضعها أولاً في مكان مخصص ثم إنزالها ميكانيكياً إلى موضعها.

ابتداءً من جهاز Amiga 1000 في عام 1985، استخدمت طرازات Amiga المختلفة موصل Zorro I ذو 86 سنًا، والذي أعيد تشكيله لاحقًا إلى فتحة Zorro II الداخلية ذات 100 سن في جهاز Amiga 2000 والطرازات الراقية اللاحقة.
