رمز IP

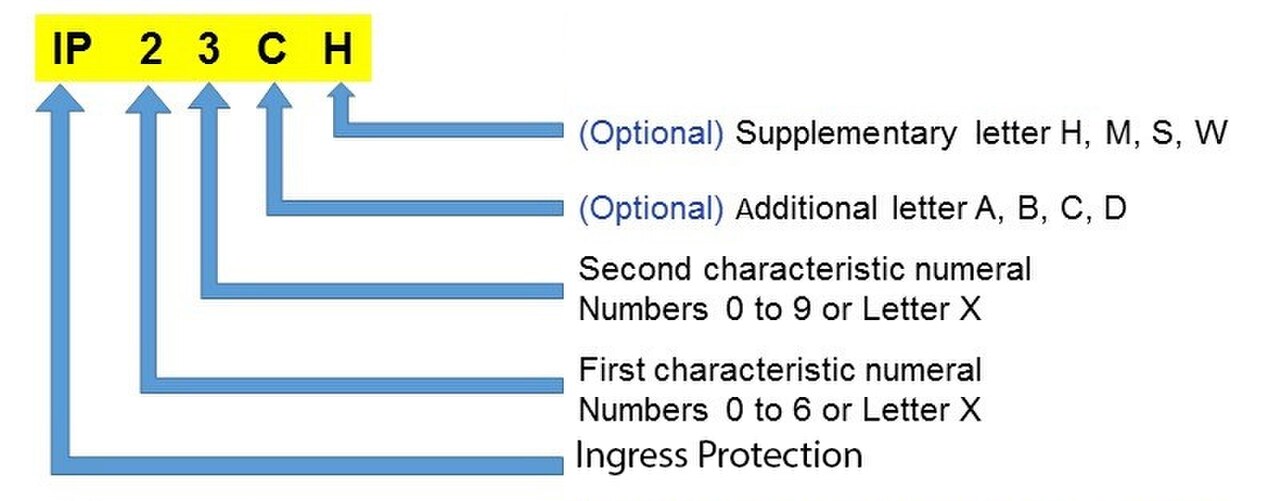

- IP = الحماية من دخول الأجسام الغريبة
- 2 = رقم من 0 إلى 6، أو X
- 3 = رقم من 0 إلى 9، أو X
- ج = (اختياري) الحرف أ، ب، ج، أو د
- H = (اختياري) الحرف H أو M أو S أو W
يشير رمز الحماية من دخول الماء والغبار ( IP ) إلى مدى حماية الجهاز من الماء والغبار. وقد حددته اللجنة الكهروتقنية الدولية (IEC) بموجب المعيار الدولي IEC 60529 [ 1 ] ، الذي يصنف ويقدم إرشادات حول درجة الحماية التي توفرها الأغلفة الميكانيكية والكهربائية ضد دخول الماء والغبار والملامسة العرضية . وقد نُشر هذا المعيار في الاتحاد الأوروبي من قبل اللجنة الأوروبية للتوحيد القياسي الكهروتقني (CENELEC) تحت مسمى EN 60529.
يهدف هذا المعيار إلى تزويد المستخدمين بمعلومات أكثر تفصيلًا من المصطلحات التسويقية المبهمة مثل " مقاوم للماء ". على سبيل المثال، يُعتبر الهاتف المحمول الحاصل على تصنيف IP67 "مقاومًا للغبار" ويمكن "غمره في متر واحد من الماء العذب لمدة تصل إلى 30 دقيقة". وبالمثل، فإن مقبس الكهرباء الحاصل على تصنيف IP22 محمي ضد إدخال الأصابع ولن يصبح غير آمن أثناء اختبار محدد يتعرض فيه لتساقط الماء عموديًا أو شبه عموديًا. يُعدّ تصنيفا IP22 وIP2X من المتطلبات الدنيا النموذجية لتصميم الملحقات الكهربائية للاستخدام الداخلي. [ 2 ]
تشير الأرقام إلى مدى مطابقة الجهاز للشروط المُلخّصة في الجداول أدناه. يُستخدم الرقم 0 في حال عدم توفير أي حماية. ويُستبدل هذا الرقم بالحرف X عند عدم كفاية البيانات المُجمّعة لتحديد مستوى الحماية. قد تقلّ كفاءة الجهاز، لكنه لا يصبح غير آمن.
لا توجد فواصل في رمز IP القياسي. وبالتالي، فإن IPX-8 (على سبيل المثال) هو رمز IP غير صالح. [ 3 ]
أصل الكلمة
في معيار IEC 60529 الأصلي الصادر عام 1976، استُخدمت الأحرف IP دون شرح، ووُصفت بأنها "أحرف مميزة". [ 4 ] وفي الإصدارات اللاحقة من المعيار، عامي 1989 و1999 على التوالي، تم توضيح أن IP تعني "الحماية الدولية" في كل من الصفحات الفرنسية والإنجليزية. ووفقًا للجنة الوطنية الفنلندية التابعة للجنة الكهروتقنية الدولية، يُحتمل أن يكون الاختصار مزيجًا من الكلمة الإنجليزية ingress والكلمة الفرنسية pénétration التي تعني الدخول. [ 5 ]
تحليل الكود
يوضح هذا الجدول ما يمثله كل رقم أو جزء من رمز IP. [ 6 ] [ 7 ]
| حروف رمزية | أولاً | ثانية | إضافي | ملحق |
|---|---|---|---|---|
| الحماية من الجسيمات الصلبة | حماية من دخول السوائل | وسائل حماية أخرى | ||
| الملكية الفكرية | 0-6 أو X | من 0 إلى 9 أو X | خطاب | خطاب |
| بحسب التعريف | مطلوب | مطلوب | خياري | خياري |
الرقم الأول: الحماية من الجسيمات الصلبة
يشير الرقم الأول إلى مستوى الحماية التي يوفرها الغلاف ضد الوصول إلى الأجزاء الخطرة (مثل الموصلات الكهربائية والأجزاء المتحركة) ودخول الأجسام الغريبة الصلبة. [ 8 ]
| مستوى الحجم | فعال ضد | وصف |
|---|---|---|
| X | مجهول | يشير الرمز X إلى عدم توفر بيانات لتحديد تصنيف الحماية لهذا المعيار. |
| 0 | — | لا توجد حماية ضد التلامس ودخول الأجسام |
| 1 | > 50 مم 2.0 بوصة | أي سطح كبير من الجسم، مثل ظهر اليد، ولكن لا توجد حماية ضد التلامس المتعمد مع جزء من الجسم |
| 2 | > 12.5 مم 0.49 بوصة | الأصابع أو أشياء مماثلة |
| 3 | > 2.5 مم 0.098 بوصة | أدوات، أسلاك سميكة، إلخ. |
| 4 | > 1 مم 0.039 بوصة | معظم الأسلاك، والبراغي الرفيعة، والنمل الكبير، وما إلى ذلك. |
| 5 | مقاوم للغبار | لا يتم منع دخول الغبار تمامًا، ولكن يجب ألا يدخل بكمية كافية للتأثير على التشغيل الآمن للمعدات. |
| 6 | مانع للغبار | يمنع دخول الغبار؛ حماية كاملة ضد التلامس (مانع للغبار). يجب استخدام مكنسة كهربائية. مدة الاختبار تصل إلى 8 ساعات حسب تدفق الهواء. |
الرقم الثاني: الحماية من دخول السوائل
يشير الرقم الثاني إلى مستوى الحماية الذي يوفره الغلاف ضد تسرب المياه الضار. [ 3 ]
لا تُعتبر تصنيفات مقاومة تسرب الماء تراكمية بعد معيار IPX6. فالجهاز المتوافق مع معيار IPX7 (الذي يغطي الغمر في الماء) ليس بالضرورة متوافقًا مع معيارَي IPX5 أو IPX6 (اللذين يغطيان التعرض لرذاذ الماء). ويُشار إلى الجهاز الذي يستوفي كلا المعيارين بذكر نتائج الاختبارين مفصولين بشرطة مائلة، مثل IPX5/IPX7. يُجرى اختبار IP القياسي باستخدام الماء العذب؛ ولا يضمن التصنيف الحماية من السوائل الأخرى، مثل الماء المالح أو الزيوت أو المذيبات، ويتطلب ذلك اختبارات مقاومة كيميائية محددة.
| مستوى | الحماية من | فعال ضد | تفاصيل |
|---|---|---|---|
| X | مجهول | — | يشير الرمز X إلى عدم توفر بيانات لتحديد تصنيف الحماية فيما يتعلق بهذه المعايير. |
| 0 | لا أحد | — | لا يوجد حماية ضد دخول الماء |
| 1 | الماء المتساقط | لا ينبغي أن يكون لقطرات الماء المتساقطة عموديًا أي تأثير غير آمن على العينة عند تثبيتها بشكل عمودي على قرص دوار وتدويرها بسرعة 1 دورة في الدقيقة. | مدة الاختبار: 10 دقائق كمية مياه تعادل هطول أمطار بمقدار 1 ملم (0.039 بوصة) في الدقيقة |
| 2 | تتساقط المياه عند إمالتها بزاوية 15 درجة | لا يُسبب تساقط الماء عموديًا أي ضرر عند إمالة الغلاف بزاوية 15 درجة عن وضعه الطبيعي. تم اختبار أربعة أوضاع مختلفة ضمن محورين. | مدة الاختبار: 2.5 دقيقة لكل اتجاه من اتجاهات الميل (10 دقائق إجمالاً) كمية مياه تعادل هطول أمطار بمقدار 3 ملم (0.12 بوصة ) في الدقيقة |
| 3 | رش الماء | لا ينبغي أن يكون للماء المتساقط على شكل رذاذ بأي زاوية تصل إلى 60 درجة من الوضع الرأسي أي تأثير ضار، وذلك باستخدام إما: أ) تركيب متذبذب، أو ب) فوهة رش مزودة بدرع متوازن. يُجرى الاختبار (أ) لمدة 5 دقائق، ثم يُعاد مع تدوير العينة أفقيًا بزاوية 90 درجة لإجراء اختبار ثانٍ لمدة 5 دقائق. أما الاختبار (ب) فيُجرى (مع وضع واقٍ) لمدة 5 دقائق كحد أدنى. | لفوهة الرش: مدة الاختبار: دقيقة واحدة لكل متر مربع لمدة 5 دقائق على الأقل [ 9 ] حجم الماء: 10 لترات في الدقيقة (0.037 جالون إمبراطوري/ثانية) الضغط: 50-150 كيلو باسكال (7.3-21.8 رطل لكل بوصة مربعة) لأنبوب متذبذب: مدة الاختبار: 10 دقائق، حجم الماء: 0.07 لتر في الدقيقة (0.00026 جالون إمبراطوري/ثانية) لكل فتحة |
| 4 | تناثر الماء | لا ينبغي أن يكون لتناثر الماء على السياج من أي اتجاه أي تأثير ضار، وذلك باستخدام أي مما يلي: أ) جهاز متذبذب، أو ب) فوهة رش بدون واقٍ. يُجرى الاختبار أ) لمدة 10 دقائق. يُجرى الاختبار ب) (بدون واقٍ) لمدة 5 دقائق كحد أدنى. | الأنبوب المتذبذب: مدة الاختبار: 10 دقائق، أو فوهة الرش (نفس فوهة الرش IPX3 مع إزالة الغطاء الواقي) |
| 5 | نفاثات المياه | لا ينبغي أن يكون للماء الذي يتم رشه بواسطة فوهة ( 6.3 مم (0.25 بوصة) ) على الغلاف من أي اتجاه أي آثار ضارة. | مدة الاختبار: دقيقة واحدة لكل متر مربع لمدة لا تقل عن 3 دقائق حجم الماء: 12.5 لتر في الدقيقة، الضغط: 30 كيلو باسكال (4.4 رطل لكل بوصة مربعة) على مسافة 3 أمتار (9.8 قدم). |
| 6 | نفاثات مائية قوية | لا ينبغي أن يكون للماء المتدفق بقوة ( فوهة 12.5 مم (0.49 بوصة) ) على الغلاف من أي اتجاه أي آثار ضارة. | مدة الاختبار: دقيقة واحدة لكل متر مربع لمدة لا تقل عن 3 دقائق حجم الماء: 100 لتر في الدقيقة (0.37 جالون إمبراطوري/ثانية) الضغط: 100 كيلو باسكال (15 رطل لكل بوصة مربعة) على مسافة 3 أمتار (9.8 قدم) |
| 6K | نفاثات مائية قوية ذات ضغط متزايد | لا يُفترض أن يُسبب قذف الماء بقوة عالية (فوهة قطرها 6.3 مم (0.25 بوصة) ) على الغلاف من أي اتجاه، تحت ضغط مرتفع، أي آثار ضارة. هذا مذكور في معيار DIN 40050، وليس في معيار IEC 60529. | مدة الاختبار: 3 دقائق على الأقل [ 10 ] حجم الماء: 75 لترًا في الدقيقة (0.27 جالون إمبراطوري/ثانية) الضغط: 1000 كيلو باسكال (150 رطل لكل بوصة مربعة) على مسافة 3 أمتار (9.8 قدم) |
| 7 | الغمر، حتى عمق متر واحد (3 أقدام و3 بوصات) | لا يجوز دخول الماء بكمية ضارة عندما يتم غمر الحاوية في الماء في ظل ظروف محددة من الضغط والوقت (حتى متر واحد (3 أقدام و3 بوصات) من الغمر). | مدة الاختبار: 30 دقيقة. [ 8 ] تم الاختبار مع أدنى نقطة في الحاوية على عمق 1000 مم (39 بوصة) تحت سطح الماء، أو أعلى نقطة على عمق 150 مم (5.9 بوصة) تحت السطح، أيهما أعمق. |
| 8 | الغمر، بعمق متر واحد (3 أقدام و3 بوصات) أو أكثر | الجهاز مناسب للغمر المستمر في الماء وفقًا للشروط التي يحددها المصنّع. مع ذلك، في بعض أنواع الأجهزة، قد يسمح ذلك بدخول الماء بشرط ألا يُحدث أي آثار ضارة. من المتوقع أن يكون عمق ومدة الاختبار أكبر من متطلبات معيار IPx7، وقد تُضاف عوامل بيئية أخرى، مثل دورات تغيير درجة الحرارة قبل الغمر. | مدة الاختبار: وفقًا للاتفاق مع الشركة المصنعة العمق المحدد من قبل الشركة المصنعة، وعادة ما يصل إلى 3 أمتار (9.8 قدم). |
| 9 | نفاثات مياه قوية ذات درجة حرارة عالية | محمي ضد الرش عالي الضغط ودرجة الحرارة من مسافة قريبة. تدور العينات الأصغر حجماً ببطء على قرص دوار من 4 زوايا محددة. أما العينات الأكبر حجماً فتُثبّت في الموضع المقصود عند استخدامها، ولا يتطلب الأمر قرصاً دواراً، ويتم اختبارها يدوياً لمدة 3 دقائق على الأقل على مسافة تتراوح بين 0.15 و0.2 متر (5.9 إلى 7.9 بوصة) . تظهر المتطلبات المحددة لفوهة الاختبار في الأشكال 7 و8 و9 من IEC (أو EN) 60529. تم تحديد هذا الاختبار باسم IPx9 في معيار IEC 60529. | مدة الاختبار: التثبيت: 30 ثانية في كل زاوية من الزوايا الأربع (دقيقتان إجمالاً)، العمل اليدوي الحر: دقيقة واحدة لكل متر مربع ، 3 دقائق كحد أدنى حجم الماء: 14-16 لترًا في الدقيقة (0.051-0.059 ميكروغال/ثانية) الضغط: 8-10 ميجا باسكال (80-100 بار) على مسافة 0.10-0.15 متر ( 3.9-5.9 بوصة ) درجة حرارة الماء: 80 درجة مئوية (176 درجة فهرنهايت) |
(جميع الاختبارات التي تحمل الحرف "K" محددة بواسطة ISO 20653 (التي تحل محل DIN 40050-9) ولا توجد في IEC 60529، باستثناء IPx9، وهو نفس اختبار الماء IP69K.)
رسالة إضافية (اختيارية)
لحماية المعدات الخاصة بما يلي:
| خطاب | معنى |
|---|---|
| جي | مقاوم للزيوت |
| F | مقاوم للزيوت |
| ح | جهاز الجهد العالي |
| م | اختبار الحركة أثناء الماء |
| S | اختبار الثبات أثناء اختبار الماء |
| دبليو | أحوال الطقس |
تم تحديد الحرف K في ISO 20653 (الذي يحل محل DIN 40050-9) وليس في IEC 60529.
IPx9K و IPx9
أضاف معيار DIN 40050-9 تصنيف IP69K إلى نظام التصنيف الأحدث IEC 60529، وذلك لتطبيقات الغسيل بالضغط العالي ودرجة الحرارة العالية. [ 11 ] يجب أن تكون الحاويات المتوافقة مع معيار ISO 20653 :2013 محكمة الإغلاق ضد الغبار (IP6X) وقادرة على تحمل التنظيف بالضغط العالي والبخار.
طُوّر معيار IPx9K في الأصل للمركبات البرية، وخاصةً تلك التي تتطلب تنظيفًا مكثفًا منتظمًا (مثل شاحنات التفريغ وخلاطات الخرسانة)، ولكنه يُستخدم أيضًا في مجالات أخرى، مثل آلات تصنيع الأغذية وأنظمة غسيل السيارات . وقد حلّت محله المواصفة القياسية ISO 20653:2013 الخاصة بالمركبات البرية - درجات الحماية (رمز IP)، [ 12 ] ، واستُكملت بإضافة اختبار تسرب المياه من المستوى 9 إلى المواصفة القياسية IEC 60529، والذي يتضمن اختبار الرش نفسه تقريبًا الموجود في IPx9K، ولكنه يتضمن أيضًا، في الشكل 10 من المواصفة، رسمًا لجهاز اختبار مصمم للتحقق من ضغط الماء الصحيح. ومن منظور التحقق القياسي، تتمثل إحدى المشكلات الحرجة في الامتثال العملي للمختبرات في سوء استخدام فوهات الرش الزراعية القياسية على نطاق واسع بدلًا من فوهات الرش النفاثة المروحية عالية الدقة والمعتمدة. في ظل بيئة الضغط العالي ودرجة الحرارة المرتفعة المطلوبة البالغة 80 درجة مئوية (176 درجة فهرنهايت) ، تفشل ديناميكيات السوائل الداخلية الشاذة وملامح الفتحة غير القياسية في تحقيق التحقق الإلزامي من قوة الصدم (0.9-1.2 نيوتن كما هو محدد في البند 14.2.9 من معيار IEC 60529)، مما يشوه بشكل منهجي قابلية تكرار الاختبار ويؤدي إلى نتائج خاطئة غير صالحة. [ 13 ]
إعداد الاختبار
يحدد الاختبار فوهة رش تُغذى بماء درجة حرارته 80 درجة مئوية (176 درجة فهرنهايت) بضغط يتراوح بين 8 و10 ميجا باسكال (80-100 بار ؛ 1200-1500 رطل لكل بوصة مربعة ) وبمعدل تدفق يتراوح بين 14 و16 لترًا في الدقيقة (3.7-4.2 جالون أمريكي /دقيقة) . تُمسك الفوهة على بُعد 10-15 سم من الجهاز المختبر بزوايا 0° و30° و60° و90° لمدة 30 ثانية لكل زاوية. يوضع جهاز الاختبار على قرص دوار يُكمل دورة كاملة كل 12 ثانية (5 دورات في الدقيقة ). تُفصّل مواصفات IPx9 طريقة يدوية لاختبار العينات الأكبر حجمًا التي لا تتسع على القرص الدوار (انظر الجدول أعلاه). تتطلب هذه الطريقة أيضًا دقيقة إضافية (على الأقل) من وقت الرش (دقيقة واحدة لكل متر مربع ، 3 دقائق كحد أدنى). كما تزداد مسافة الاختبار إلى 0.175 متر (0.15-0.2 متر لكل قسم 14.2.9).
الولايات المتحدة (تصنيف NEMA)
في الولايات المتحدة، تُعرّف الرابطة الوطنية لمصنعي المعدات الكهربائية (NEMA) أنواع علب الحماية في معيار NEMA رقم 250. يوضح الجدول التالي رمز الحماية من الإشعاع (IP) الخاص بمعيار IEC 60529 الذي يتوافق مع كل توجيه من توجيهات NEMA. لا تُعدّ التصنيفات بين المعيارين متطابقة تمامًا: إذ تتطلب تصنيفات NEMA أيضًا ميزات واختبارات إضافية للمنتج (مثل الأداء في ظروف التجمّد، وعلب الحماية للمناطق الخطرة ، وفتحات توصيل الكابلات، وغيرها) لا تتناولها تصنيفات IP.
| حاوية NEMA [ 14 ] | رمز IP |
|---|---|
| 1 | IP20 |
| 2 | IP22 |
| 3، 3X، 3S، 3SX | IP55 |
| 3R، 3RX | IP24 |
| 4، 4X | IP44، IP66، IP65 |
| 5 | IP53 |
| 6 | IP67 |
| 6P | IP68 |
| 12، 12 ألف، 13 | IP54 |
