علامة مقاومة الماء

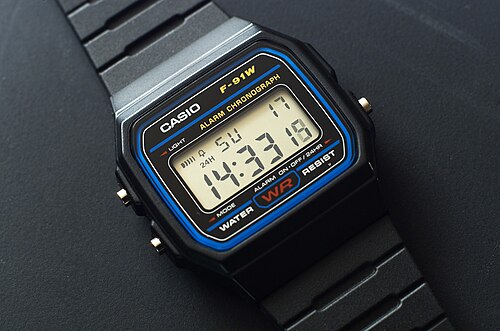

تُعدّ علامة "مقاومة الماء" علامة شائعة تُطبع على ظهر ساعات اليد للدلالة على مدى إحكام إغلاق الساعة ضد تسرب الماء . وعادةً ما تُرفق هذه العلامة ببيان لضغط الاختبار الساكن الذي تعرّضت له عينة من الساعات المصنّعة حديثًا في اختبار التسريب. ويمكن الإشارة إلى ضغط الاختبار إما مباشرةً بوحدات الضغط مثل البار أو الضغط الجوي ، أو (وهو الأكثر شيوعًا) كعمق مكافئ للماء بالأمتار (وفي الولايات المتحدة أحيانًا بالأقدام أيضًا ).

لا يعني تحديد ضغط الاختبار بدلالة عمق الماء أن الساعة المقاومة للماء مصممة للاستخدام المتكرر طويل الأمد في مثل هذه الأعماق. على سبيل المثال، لا يُتوقع من ساعة تحمل علامة مقاومة للماء حتى عمق 30 مترًا أن تتحمل الاستخدام لفترات طويلة في حوض السباحة، فضلًا عن استمرار عملها على عمق 30 مترًا تحت الماء. والسبب في ذلك هو أن الاختبار يُجرى مرة واحدة فقط باستخدام ضغط ثابت على عينة من الساعات المصنعة حديثًا. ونظرًا لصغر حجم العينة المختبرة، فمن المحتمل ألا تكون أي ساعة مقاومة للماء حتى العمق المعتمد أو حتى على الإطلاق.

يخضع اختبار اعتماد ساعة الغوص التي تحمل علامة "غواص" على مينائها لاختبارات الاستخدام المتكرر على عمق محدد، مع مراعاة هوامش أمان تأخذ في الحسبان عوامل مثل تقادم الأختام، وخصائص الماء ومياه البحر ، والتغيرات السريعة في ضغط الماء ودرجة حرارته، بالإضافة إلى الإجهادات الميكانيكية الديناميكية التي تتعرض لها الساعة. يجب أن تخضع كل ساعة تحمل علامة "غواص" لسلسلة من الاختبارات الدقيقة والمصممة خصيصًا لمحاكاة هذه الإجهادات، بما في ذلك اختبار مقاومتها المستمرة للماء حتى 125% من القيمة المعلنة (على سبيل المثال، يجب تعريض ساعة "200 متر" لضغط يعادل عمق 250 مترًا من الماء دون ظهور أي علامات تسرب).

أصدرت المنظمة الدولية للمقاييس (ISO) معيارًا للساعات المقاومة للماء، يحظر استخدام مصطلح " مضاد للماء" معها، وقد تبنته العديد من الدول. صدر هذا المعيار عام 1990 تحت مسمى ISO 2281:1990، وهو مصمم خصيصًا للساعات المُخصصة للاستخدام اليومي العادي، والمقاومة للماء أثناء ممارسة أنشطة مثل السباحة لفترة قصيرة. يمكن استخدامها في ظروف تتغير فيها درجة حرارة وضغط الماء؛ ويُعدّ المعيار الصناعي الألماني DIN 8310 معيارًا مكافئًا. مع ذلك، سواءً أكانت تحمل مؤشرًا إضافيًا للضغط الزائد أم لا، فهي غير مُصممة للغوص تحت الماء.

تحدد مواصفة ISO 2281 إجراء اختبار مفصل لكل علامة تجارية، يشمل تحديد الضغوط ومدة الاختبار ودرجة حرارة الماء وغيرها من المعايير. بالإضافة إلى ذلك، تدخل مواصفة ISO 2859-2 الخاصة بخطط أخذ العينات المصنفة حسب الحد الأدنى للجودة (LQ) لفحص الدفعات المعزولة، ومواصفة ISO 2859-3 الخاصة بإجراءات أخذ العينات للفحص حسب الخصائص - الجزء 3: إجراءات  أخذ عينات الدفعات المتخطية، حيز التنفيذ، حيث لا يلزم اختبار كل ساعة على حدة للحصول على اعتماد ISO 2281.

يتكون اختبار مقاومة الماء للساعة وفقًا لمعيار ISO 2281 مما يلي:

• مقاومة الماء عند غمرها بعمق 10  سم. غمر الساعة في 10  سم من الماء لمدة ساعة واحدة.
• مقاومة الأجزاء التشغيلية. غمر الساعة في 10  سم من الماء بقوة 5  نيوتن عمودية على التاج وأزرار الضغط (إن وجدت) لمدة 10 دقائق.
• اختبار التكثف. توضع الساعة على صفيحة تسخين عند درجة حرارة تتراوح بين 40 و 45 درجة مئوية حتى تصل إلى درجة حرارة الصفيحة (عمليًا، يكفي وقت تسخين من 10 إلى 20 دقيقة، حسب نوع الساعة). توضع قطرة ماء، بدرجة حرارة تتراوح بين 18 و25 درجة مئوية، على زجاج الساعة. بعد حوالي دقيقة واحدة، يُمسح الزجاج بقطعة قماش جافة. تُستبعد أي ساعة يظهر عليها تكثف على السطح الداخلي للزجاج.
• مقاومة درجات الحرارة المختلفة. يتم اختبار مقاومة الساعة بغمرها في 10  سم من الماء عند درجات الحرارة التالية لمدة 5 دقائق لكل درجة: 40  درجة مئوية، 20  درجة مئوية، ثم 40  درجة مئوية مرة أخرى، على ألا تتجاوز الفترة بين درجات الحرارة دقيقة واحدة. لا يُسمح بوجود أي دليل على تسرب الماء أو تكثفه.
• مقاومة ضغط الماء الزائد. يتم اختبار الساعة بغمرها في وعاء ضغط مناسب وتعريضها للضغط المُصنّف لمدة عشر دقائق، أو لضغط 2  بار في حال عدم وجود مؤشر إضافي، وذلك خلال دقيقة واحدة. ثم يُخفّض الضغط الزائد إلى الضغط الجوي المحيط خلال دقيقة واحدة. لا يُسمح بوجود أي دليل على تسرب الماء أو تكثفه.
• مقاومة ضغط الهواء الزائد. تعريض الساعة لضغط زائد مقداره 2  بار. يجب ألا يتجاوز تدفق الهواء في الساعة 50  ميكروغرام/دقيقة.
• لا يشترط وجود خصائص مقاومة للمغناطيس أو الصدمات .
• لا يلزم إجراء اختبار الضغط السلبي.
• لا يلزم إجراء اختبار لربط الحزام.
• لا يلزم إجراء اختبار التآكل.

باستثناء اختبار مقاومة الصدمات الحرارية، يجب إجراء جميع اختبارات ISO 2281 الأخرى عند درجة حرارة تتراوح بين 18  و25  درجة مئوية. أما فيما يتعلق بالضغط، فيُعرّف معيار ISO 2281 ما يلي: 1  بار = 10⁵ ^باسكال  = 10⁵ ^نيوتن  / ^م² .

وقد تم استبدال هذا المعيار منذ ذلك الحين بمعيار ISO 22810:2010، الذي يغطي جميع الأنشطة حتى عمق محدد ويزيل الغموض الذي كان موجودًا في المعيار السابق. ^{[ 1 ]}

من الناحية العملية، فإن قدرة الساعة على البقاء لا تعتمد فقط على عمق الماء، ولكن أيضًا على عمر مادة منع التسرب، والأضرار السابقة، ودرجة الحرارة، والضغوط الميكانيكية الإضافية.

تُحدد معايير وميزات ساعات الغوص بموجب معيار ISO 6425  الدولي لساعات الغوص . ^{[ 2 ]} وقد طُرح هذا المعيار عام 1996. يُعرّف معيار ISO 6425 ساعات الغوص بأنها: ساعة مصممة لتحمل الغوص في الماء على أعماق لا تقل عن 100  متر، ومزودة بنظام للتحكم في الوقت. تُختبر ساعات الغوص في مياه ساكنة تحت ضغط يعادل 125% من الضغط المُصنّف لها (ضغط الماء)، وبالتالي، فإن الساعة المصنفة لمقاومة الماء حتى عمق 200 متر تُعتبر مقاومة للماء إذا كانت ثابتة وتحت ضغط 250 مترًا من الماء الساكن. يختلف اختبار مقاومة الماء أو منع تسرب الماء ومقاومة الضغط الزائد للماء، كما هو مُعرّف رسميًا، وفقًا لمعيار ISO 6425، اختلافًا جوهريًا عن اختبار الساعات غير المخصصة للغوص، إذ يجب اختبار كل ساعة على حدة. يُعد اختبار ساعات الغوص للتأكد من مطابقتها لمعيار ISO 6425 أمرًا اختياريًا ويتضمن تكاليف، لذا لا يُقدم جميع المصنّعين ساعاتهم للحصول على شهادة المطابقة لهذا المعيار.

يتضمن اختبار ساعة الغوص وفقًا لمعيار ISO 6425 ما يلي:

• الموثوقية تحت الماء: يجب غمر الساعات قيد الاختبار في الماء على عمق 30±2  سم لمدة 50 ساعة عند درجة حرارة تتراوح بين 18 و25  درجة مئوية، ويجب أن تظل جميع آلياتها تعمل بشكل صحيح. يُجرى اختبار التكثيف قبل هذا الاختبار وبعده للتأكد من أن النتيجة مرتبطة بالاختبار المذكور أعلاه.
• اختبار التكثف. توضع الساعة على صفيحة تسخين عند درجة حرارة تتراوح بين 40 و45  درجة مئوية حتى تصل إلى درجة حرارة الصفيحة (عمليًا، يكفي وقت تسخين من 10 إلى 20 دقيقة، حسب نوع الساعة).  توضع قطرة ماء، بدرجة حرارة تتراوح بين 18 و25 درجة مئوية، على زجاج الساعة. بعد حوالي دقيقة واحدة، يُمسح الزجاج بقطعة قماش جافة. تُستبعد أي ساعة يظهر عليها تكثف على السطح الداخلي للزجاج.
• مقاومة التيجان وأجهزة الضبط الأخرى للقوة الخارجية. تخضع الساعات قيد الاختبار لضغط زائد في الماء يعادل 125% من الضغط المقنن لمدة 10 دقائق، ولقوة خارجية مقدارها 5  نيوتن عمودية على التاج وأزرار الضغط (إن وجدت). يُجرى اختبار التكثيف قبل هذا الاختبار وبعده للتأكد من أن النتيجة مرتبطة بالاختبار المذكور أعلاه.
• مقاومة الماء والضغط الزائد: تُغمر الساعات قيد الاختبار في الماء داخل وعاء مناسب. ثم يُطبّق ضغط زائد بنسبة 125% من الضغط المُصنّف خلال دقيقة واحدة، ويُحافظ عليه لمدة ساعتين. بعد ذلك، يُخفّض الضغط الزائد إلى 0.3  بار خلال دقيقة واحدة، ويُحافظ عليه عند هذا الضغط لمدة ساعة. ثم تُخرج الساعات من الماء وتُجفف بقطعة قماش. لا يُسمح بوجود أي دليل على تسرب الماء أو تكثفه.
• مقاومة الصدمات الحرارية. يتم اختبار مقاومة الساعة للصدمات الحرارية بغمرها في  ماء بعمق 30±2 سم عند درجات الحرارة التالية لمدة 10 دقائق لكل درجة: 40  درجة مئوية، 5  درجات مئوية، ثم 40  درجة مئوية مرة أخرى. يجب ألا تتجاوز مدة الانتقال من غمر لآخر دقيقة واحدة. لا يُسمح بوجود أي دليل على تسرب الماء أو تكثفه.
• يتضمن اختبار اختياري، مستمد من اختبارات ISO 2281 (ولكنه غير مطلوب للحصول على اعتماد ISO 6425)، تعريض الساعة لضغط زائد قدره 200  كيلو باسكال. يجب ألا يتجاوز تدفق الهواء في الساعة 50  ميكروغرام/دقيقة.

باستثناء اختبار مقاومة الصدمات الحرارية، يجب إجراء جميع اختبارات ISO 6425 الأخرى عند  درجة حرارة تتراوح بين 18 و25 درجة مئوية. وفيما يتعلق بالضغط، يُعرّف معيار ISO 6425 ما يلي: 1  بار = 10⁵ ^باسكال  = 10⁵ ^نيوتن  /م² ^. يوفر ضغط الاختبار المطلوب بنسبة 125% هامش أمان ضد ارتفاعات الضغط الديناميكية، وتغيرات كثافة الماء ( حيث أن مياه البحر أكثر كثافة من المياه العذبة بنسبة تتراوح بين 2% و5% )، وتلف موانع التسرب.

يُعدّ ازدياد الضغط الديناميكي الناتج عن الحركة أحيانًا موضوعًا للخرافات الشائعة وحجج التسويق لساعات الغوص ذات مقاومة الماء العالية. فعندما يقوم غواص بحركة سباحة سريعة تبلغ 10 أمتار في الثانية (33 قدمًا في الثانية) ( لا يُحرّك أفضل السباحين المحترفين أو سباحي الزعانف أيديهم ولا يسبحون بهذه السرعة ^{[ 3 ]} )، فإن قوانين الفيزياء تُشير إلى أن الغواص يُولّد ضغطًا ديناميكيًا قدره 50 كيلو باسكال، أي ما يُعادل 5 أمتار إضافية من عمق الماء. ^{[ 4 ]}

إلى جانب معايير مقاومة الماء بحد أدنى 100 متر (330 قدم) تصنيف العمق ISO 6425 يوفر أيضًا الحد الأدنى من المتطلبات لساعات الغوص الميكانيكية (ساعات الكوارتز والساعات الرقمية لها متطلبات قراءة مختلفة قليلاً) مثل: ^{[ 5 ]}

• يجب أن تتضمن الساعة جهازًا لاختيار الوقت مسبقًا، مثل إطار دوار أحادي الاتجاه أو شاشة عرض رقمية. ويجب حماية هذا الجهاز من الدوران غير المقصود أو سوء الاستخدام. إذا كان الإطار دوارًا، فيجب أن يحتوي على مقياس دقائق يصل إلى 60  دقيقة. يجب أن تتناسق العلامات الموجودة على الميناء، إن وجدت، مع علامات جهاز اختيار الوقت مسبقًا وأن تكون واضحة للعيان. إذا كان جهاز اختيار الوقت مسبقًا شاشة عرض رقمية، فيجب أن تكون واضحة للعيان.
• يجب أن تكون العناصر التالية في الساعة قابلة للقراءة على مسافة 25 سم (9.8 بوصة) في الظلام:
  • الوقت (يجب أن يكون عقرب الدقائق قابلاً للتمييز بوضوح عن عقرب الساعات)؛
  • ضبط وقت جهاز تحديد الوقت المسبق؛
  • مؤشر على أن الساعة تعمل (عادة ما يتم الإشارة إلى ذلك من خلال عقرب ثوانٍ يعمل مع طرف أو ذيل مضيء).
  • في حالة الساعات التي تعمل بالبطارية، يوجد مؤشر لنهاية عمر البطارية.
• وجود مؤشر يدل على أن الساعة تعمل في الظلام الدامس. ويُشار إلى ذلك عادةً بحركة عقرب الثواني مع طرف أو ذيل مضيء.
• مقاومة المجال المغناطيسي . يتم اختبار ذلك بتعريض الساعة ثلاث مرات لمجال مغناطيسي بتيار مستمر شدته 4800 أمبير/متر. يجب أن تحافظ الساعة على دقتها ضمن نطاق ±30 ثانية/يوم كما تم قياسها قبل الاختبار، بغض النظر عن وجود المجال المغناطيسي.
• مقاومة الصدمات . يتم اختبارها بصدمتين (واحدة على جانب الساعة التاسعة، والأخرى على البلورة وعمودية على وجه الساعة). تُحدث الصدمة عادةً بواسطة مطرقة بلاستيكية صلبة مثبتة كبندول، لتوليد كمية محددة من الطاقة، وتحديدًا  مطرقة وزنها 3 كجم بسرعة اصطدام 4.43  م/ث. يُسمح بتغير في المعدل بمقدار ±60 ثانية/يوم.
• مقاومة الماء المالح: تُوضع الساعات قيد الاختبار في محلول كلوريد الصوديوم ( NaCl  ) بتركيز 30 غ/لتر ، وتُحفظ فيه لمدة 24 ساعة عند درجة حرارة تتراوح بين 18 و25 درجة مئوية. يتميز هذا المحلول بملوحة مماثلة لملوحة مياه البحر العادية . بعد هذا الاختبار، يُفحص غلاف الساعة وملحقاتها للتأكد من عدم وجود أي تغييرات. كما تُفحص الأجزاء المتحركة، وخاصة الإطار الدوار، للتأكد من سلامة عملها.
• مقاومة نقاط التثبيت للقوة الخارجية (متانة السوار). يتم اختبار ذلك بتطبيق قوة مقدارها 200 نيوتن (45  رطل _قوة ) على كل قضيب زنبركي (أو نقطة تثبيت) في اتجاهين متعاكسين دون إلحاق أي ضرر بالساعة أو نقطة التثبيت. يجب أن يكون سوار الساعة المراد اختبارها مغلقًا.
• العلامات. تُعلّم الساعات المطابقة لمعيار ISO 6425 بعبارة " ساعة غواص xxx متر" أو "غواص xxx متر" لتمييز ساعات الغوص عن الساعات المشابهة غير المناسبة للغوص الفعلي. تُستبدل الأحرف xxx بعمق الغوص، بالأمتار، الذي يضمنه المصنّع.

ساعات غوص للغوص بالغازات المختلطة

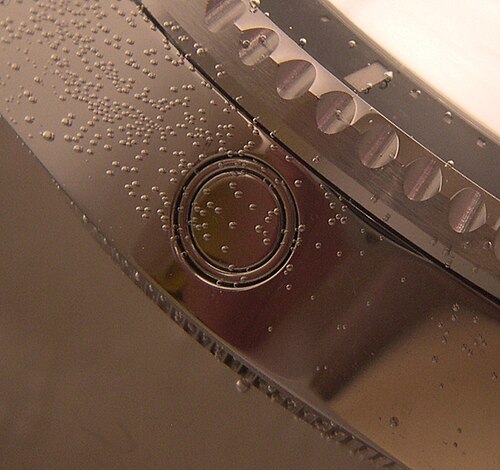

يُمارس الغوص على أعماق كبيرة ولفترات طويلة في غرفة غوص ، حيث يقضي الغواص (غواص التشبع) وقتاً بالتناوب بين الماء وبيئة مضغوطة، متنفساً خليطاً من الغازات. في هذه الحالة، تتعرض الساعة لضغط خليط الغازات، مما قد يؤثر على أدائها. لذا، يُنصح بإخضاع الساعة لاختبار إضافي خاص. يُعرّف معيار ISO 6425 ساعة الغوص للغوص بالغازات المختلطة بأنها: ساعة يجب أن تكون مقاومة للضغط أثناء الغوص في الماء حتى عمق 100  متر على الأقل، وأن لا تتأثر بالضغط الزائد للغاز المختلط المستخدم في التنفس.

تنص المواصفة القياسية ISO 6425 على المتطلبات الإضافية المحددة التالية لاختبار ساعات الغوص المستخدمة في الغوص بالغازات المختلطة:

• اختبار التشغيل تحت ضغط غاز زائد. تُعرَّض الساعة لضغط غاز زائد يُعادل الضغط الفعلي المستخدم، أي 125% من الضغط المُصنّف، لمدة 15 يومًا. ثم يُخفَّض الضغط بسرعة إلى الضغط الجوي خلال مدة لا تتجاوز 3 دقائق. بعد هذا الاختبار، يجب أن تعمل الساعة بشكل صحيح. يجب أن تعمل الساعة الإلكترونية بشكل طبيعي أثناء الاختبار وبعده. يجب أن تعمل الساعة الميكانيكية بشكل طبيعي بعد الاختبار (مع العلم أن احتياطي الطاقة عادةً ما يكون أقل من 15 يومًا).
• اختبار الضغط الداخلي (محاكاة انخفاض الضغط): انزع التاج مع ساق التعبئة و/أو الضبط. ركّب مكانه تاجًا من نفس النوع به ثقب. أدخل خليط الغاز المستخدم فعليًا من خلال هذا الثقب، وقم بإنشاء ضغط زائد يعادل الضغط المُصنّف/20  بار داخل الساعة لمدة 10 ساعات. ثم أجرِ الاختبار عند ضغط الماء الزائد المُصنّف. في هذه الحالة، يجب إعادة تركيب التاج الأصلي مع الساق مسبقًا. بعد هذا الاختبار، ستعمل الساعة بشكل صحيح.
• العلامات. تُعلّم الساعات المستخدمة في الغوص بالغازات المختلطة، والتي تستوفي متطلبات الاختبار، بعبارة "ساعة غوص xxx متر للغوص بالغازات المختلطة" . يُستبدل الحرفان xxx بعمق الغوص، بالأمتار، الذي يضمنه المصنّع. يجب توضيح تركيبة خليط الغاز المستخدم في الاختبار في تعليمات التشغيل المرفقة بالساعة.

يوصي معظم المصنّعين الغواصين بإجراء اختبار ضغط لساعات الغوص الخاصة بهم بواسطة مركز خدمة وإصلاح معتمد سنوياً أو كل سنتين إلى ثلاث سنوات، واستبدال الأختام.

غالباً ما تُصنّف الساعات من قِبل الشركات المصنّعة حسب درجة مقاومتها للماء، والتي تُترجم تقريباً إلى ما يلي (متر واحد ≈ 3.29 قدم) نظراً لعدم وجود معايير تصنيف رسمية. وقد تم استبدال هذه التصنيفات الغامضة لاحقاً بمعيار ISO 22810:2010، الذي ينص على أن "أي ساعة تُباع في السوق على أنها مقاومة للماء يجب أن تستوفي معيار ISO 22810  - بغض النظر عن العلامة التجارية". ^{[ 1 ]}
