واجهة STEP-NC على جهاز CNC، تعرض شكل المنتج وحالة التفاوت المرمزة بالألوان

STEP-NC هي لغة تحكم في أدوات الآلات ، تُوسّع معايير ISO 10303 STEP بنموذج التشغيل في ISO 14649، [ 1 ] [ 2 ] مضيفةً بيانات الأبعاد الهندسية والتفاوتات لأغراض الفحص، ونموذج STEP PDM للتكامل مع أنظمة المؤسسة الأوسع. وقد تم توحيد النتيجة المُدمجة تحت مسمى ISO 10303-238 [ 3 ] [ 2 ] (المعروف أيضًا باسم AP238).

تم تصميم STEP-NC ليحل محل رموز G الخاصة بـ ISO 6983/RS274D ببروتوكول اتصالات حديث وترابطي يربط بيانات عملية التحكم الرقمي بالكمبيوتر (CNC) بوصف المنتج للجزء الذي يتم تشكيله.

يستطيع برنامج STEP-NC استخدام كامل نطاق البنى الهندسية [ 4 ] من معيار STEP لنقل مسارات الأدوات المستقلة عن الجهاز إلى وحدة التحكم CNC. كما يمكنه توفير أوصاف تشغيلية لبرنامج CAM وهندسة STEP CAD لوحدة التحكم CNC، ما يسمح بتصور وتحليل أشكال قطع العمل والمواد والتجهيزات وأدوات القطع في سياق مسارات الأدوات. ويمكن أيضًا إضافة معلومات STEP GD&T لتمكين قياس الجودة على وحدة التحكم، بالإضافة إلى ميزات إزالة الحجم المستقلة عن برنامج CAM [ 5 ] لتسهيل إعادة إنشاء وتعديل مسارات الأدوات قبل أو أثناء عملية التشغيل في التصنيع ذي الحلقة المغلقة.

تحفيز

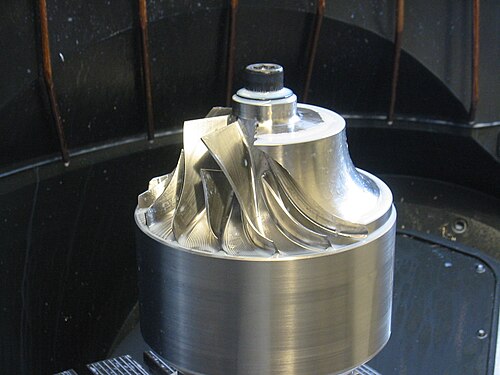

تم تصنيع المروحة باستخدام STEP-NC

غالباً ما تكون مدخلات التحكم في آلة CNC بلغة G-code ISO 6983/RS274D خاصة بالآلة ومقتصرة على أوامر حركة المحاور. ولا تُزوَّد آلة التشغيل إلا بمعلومات قليلة أو معدومة حول النتيجة المرجوة من عملية التشغيل.

تتيح تقنية STEP-NC إرسال المزيد من المعلومات حول عملية التشغيل إلى وحدة التحكم في الماكينة، كما تضيف معلومات جديدة حول المنتج الذي يتم تشغيله. [ 6 ] تُمكّن هذه "البيانات الذكية للتشغيل الذكي" [ 7 ] تطبيقات مثل ما يلي:

  • [ 8 ] وصف مسار الأدوات الذي يكون قابلاً للنقل ومستقلاً عن هندسة الآلة.
  • عملية مرئية، لعرض مسارات الأدوات في سياق الآلة وقطعة العمل، والاستغناء عن الرسومات. [ 9 ]
  • المحاكاة على الآلة، للتحقق من وجود خدوش أو تداخل في الآلة أو أي سلوك غير مرغوب فيه.
  • عملية فحص مبسطة، مع وجود تفاوتات مرتبطة، ومجسات على الآلة، وخطط عمل فحص مرتبطة بتفاوتات الأجزاء.
  • تحسين التغذية والسرعة، باستخدام التفاوتات، [ 10 ] معلومات المقطع العرضي، بيانات المستشعر.
  • خاصية الترابط بحيث يمكن إرسال الملاحظات من التصنيع إلى التصميم.

ومن العوامل المحفزة الأخرى تقليل فترات التوقف الناتجة عن أخطاء البرمجة. [ 11 ]

القدرات

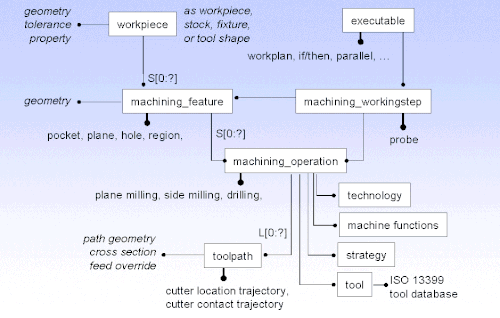

نظرة عامة على نموذج عملية STEP-NC

يُمكن لبروتوكول STEP-NC نقل وصف كامل لعملية التشغيل الآلي إلى وحدة التحكم في آلة التشغيل أو بين تطبيقات برامج التصنيع. ويمكن تقسيم المعلومات التي يتعامل معها STEP-NC إلى الفئات العامة التالية. يتناول المعيار معايير خاصة بتقنيات الطحن والخراطة ، بالإضافة إلى امتدادات لتقنيات أخرى قيد التطوير (انظر قسم الأعمال المستقبلية ).

  • وصف المنتج
  • وصف العملية العامة [ 12 ]
    • مشروع
    • ملف تنفيذي
    • عملية
    • مسار الأداة
  • وصف العملية الخاصة بالتكنولوجيا
    • عمليات وأدوات القطع للطحن [ 13 ]
    • عمليات وأدوات القطع للخراطة [ 14 ]
    • العمليات والأجهزة المستخدمة في الفحص [ 12 ]

يُمكن لبرنامج STEP-NC استبدال أوصاف مسارات الأدوات الصريحة المُستخدمة حاليًا، وإضافة هندسة الأجزاء والمواد والتجهيزات، ووصف الأدوات، والأبعاد الهندسية والتفاوتات، ومعلومات إدارة بيانات المنتج (PDM). يصعب تعديل ملف STEP-NC يدويًا لاحتوائه على أوصاف هندسية، ولكن بالنسبة للبرامج الكبيرة، يُمكن تقليل حجم الملف لأن STEP-NC يستخدم تنسيق XML مضغوطًا بدلًا من رموز ASCII.

تاريخ

لا يُعدّ برنامج STEP-NC المحاولة الأولى لتوفير معلومات ذات جودة أفضل لأنظمة التحكم الرقمي الحاسوبي (CNC). فقد عرّفت لغة التحكم الأساسية EIA 494 (BCL) [ 15 ] لغة تحكم قابلة للنقل، وتتميز بمسارات أدوات مستقلة عن هندسة الماكينة، ولكنها لم تتضمن أيًا من معلومات نموذج المنتج الأخرى الموجودة في برنامج STEP-NC. [ 16 ]

يُعدّ نموذج ISO 14649 للتحكم في آلات CNC، الذي طوّره مشروعا ESPRIT وIMS الأوروبيان [ 17 ] ، جوهرَ برنامج STEP-NC. بدأت مشاريع STEP-NC في عام 1999، بقيادة شركة سيمنز، وبمساهمة من جامعة RWTH آخن وجامعة شتوتغارت في ألمانيا، وشركتي كوماتسو وفانوك في اليابان، وشركة هايدنهاين في سويسرا، وجامعة بوهانغ للعلوم والتكنولوجيا في كوريا. [ 18 ] نُشرت نماذج للتحكم في آلات التفريز [ 13 ] والخراطة [ 14 ] CNC في عام 2005، كما توجد نماذج أولية لآلات التفريغ الكهربائي (EDM) والقطع المحيطي.

تم دمج نموذج التحكم الرقمي بالحاسوب (CNC) في برنامج STEP [ 19 ] لإنتاج معيار ISO 10303-238 في الولايات المتحدة، ضمن مشروع NIST ATP للتحكم الذكي في التصنيع القائم على النموذج، بقيادة شركة STEP Tools، وبإشراف مجلس مراجعة صناعية (IRB) يضم شركات من قائمة Fortune 500، ومطوري برامج CAD وCAM، ومصنعي أدوات الآلات، وورش العمل، وخبراء الصناعة. [ 20 ] نُشر معيار STEP-NC AP238 في عام 2007. [ 3 ]

عجلة تاج STEP-NC

في عام ٢٠٠٥، استضافت مجموعة عمل OMAC STEP-NC منتدى اختبار AP238 في أورلاندو لعرض أجزاء خماسية المحاور تم تصنيعها باستخدام مسارات أدوات AP238 CC1 المستقلة عن الماكينة. أنتجت أربعة أنظمة CAD/CAM برامج تشغيل AP238 لطحن جزء اختبار خماسي المحاور (دائرة/معين/مربع NAS 979 مع اختبار مخروطي مقلوب NAS 979 في المركز). تم تشغيل كل جزء على زوج من ماكينات CNC مهيأة لهندسة ماكينة مختلفة تمامًا (ميل أداة AB مقابل ميل طاولة BC). [ ٢١ ] بالإضافة إلى ذلك، قامت شركة بوينغ بقطع أجزاء على مجموعة متنوعة من الماكينات في منشأتها في تولسا وماكينة في المعهد الوطني للمعايير والتكنولوجيا (NIST) في غايثرسبيرغ. [ ٢٢ ]

في يونيو 2006، استضافت شركة إيرباص عرضًا حيًا لعملية التصنيع باستخدام نظام STEP-NC خماسي المحاور في مختبر الهندسة الميكانيكية بجامعة بول ساباتيه في تولوز. [ 23 ] كما أُجريت عروض توضيحية أخرى للتصنيع والقياس في إيبوسوكي باليابان عام 2007. [ 24 ]

في الفترة من 10 إلى 12 مارس 2008، اجتمع فريق STEP Manufacturing (ISO TC184 SC4 WG3 T24) في ساندفيك وستوكهولم، السويد، لعرض استخدام برنامج STEP-NC لتحسين معدل التغذية والسرعة، والتشغيل عالي السرعة، وتعويض الأدوات بناءً على التفاوتات، وإمكانية التتبع. وشملت الجهات المشاركة في العروض التوضيحية كلاً من: إيرباص/جامعة بوردو، وبوينغ، ويوروستيب، والمعهد الملكي للتكنولوجيا (KTH)، والمعهد الوطني للمعايير والتكنولوجيا (NIST)، وساندفيك كورومانت ، وسكانيا، وSTEP Tools، وجامعة فيغو. [ 25 ]

في الأول والثاني من أكتوبر/تشرين الأول 2008، اجتمع فريق STEP Manufacturing في مركز كونيتيكت للتكنولوجيا المتقدمة، في هارتفورد، كونيتيكت، لعرض عمليات التشغيل الآلي ذات الحلقة المغلقة ، وتحسين التغذية، والقياس باستخدام برنامج STEP-NC. وكان أبرز ما في الاجتماع هو عملية التشغيل الآلي المباشر لخمسة محاور لمروحة من التيتانيوم. وشمل المشاركون في عرض التشغيل الآلي والأنشطة الأخرى كلاً من: بوينغ، ومركز كونيتيكت للتكنولوجيا المتقدمة، وConcepts NRec، وDMG، والمعهد الملكي للتكنولوجيا KTH، وميتوتويو، والمعهد الوطني للمعايير والتكنولوجيا (NIST)، وساندفيك كورومانت، وسكانيا، وسيمنز، وSTEP Tools. [ 26 ]

يواصل هؤلاء المشاركون وغيرهم تنظيم فعاليات دولية لتطبيق واختبار نظام STEP-NC كل ستة أشهر تقريبًا. ركزت العروض التوضيحية في عام 2009 على تصنيع جزء من قالب في مواقع متعددة باستخدام بيانات AP238 نفسها، بما في ذلك جزء واحد تم تصنيعه باستخدام نظام تحكم STEP-NC من تطوير شركة FANUC. وفي اجتماع عُقد في سياتل، تم قياس دقة الأجزاء باستخدام مسبار CMM وماسح ليزري. [ 27 ]

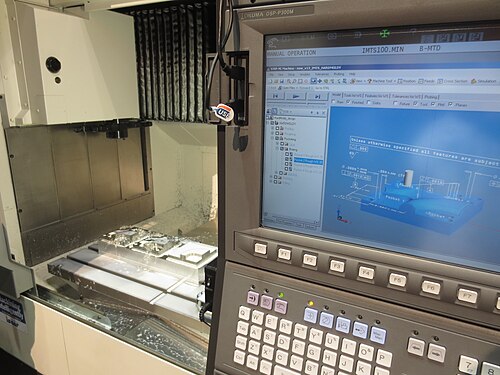

عملية التصنيع باستخدام تقنية STEP-NC على جهاز Okuma CNC في معرض IMTS 2014.

في النصف الأول من عام 2010، ركزت أنشطة الاختبار على إدارة تآكل الأدوات وتصنيع قطعة واحدة في إعدادات متعددة مع خطط تشغيل بديلة متعددة للتشغيل ثلاثي ورباعي وخماسي المحاور. كانت قطعة الاختبار الجديدة عبارة عن علبة تروس يجب تشغيلها من جميع جوانبها الستة. تم التنبؤ بتآكل الأدوات والأحمال الناتجة على الماكينة من بيانات STEP-NC والتحقق منها باستخدام مقياس ديناميكي . [ 28 ] في النصف الثاني من عام 2010، طبق منتدى الاختبار برنامج STEP-NC لإعداد التعويض من خلال القياس المباشر على الماكينة لبيانات القطعة والتثبيت باستخدام جهاز قياس محمول FaroArm. [ 29 ]

في عام 2012، ركزت الاختبارات على حسابات دقة أدوات الآلات، وبلغت ذروتها بعرض توضيحي في يونيو في مختبرات هندسة الإنتاج التابعة لجامعة KTH في ستوكهولم. تضمنت حالة الاختبار طحن قطعة خام مطروقة لترس تاجي على ماكينة Mazak VQC 20 قديمة. تم دمج بيانات الدقة من الماكينة مع معلومات تعشيق الأداة من نظام STEP-NC للتنبؤ بالانحرافات، والتي تم اختبارها مقابل نتائج التشغيل الفعلية. [ 30 ]

في عام ٢٠١٤، عُرض تبادل بيانات التصنيع بمساعدة الحاسوب (CAM) باستخدام برنامج STEP-NC في معرض IMTS ٢٠١٤، مع عروض توضيحية يومية لعمليات التصنيع استضافتها شركة أوكوما. وقد طورت شركة بوينغ عملية تصنيع أساسية لجزء من قالب، ثم أرسلتها إلى شركتي ساندفيك وإيسكار لتحسينها، مما أنتج وصفًا لبرنامج STEP-NC يتضمن جميع خيارات العملية الثلاثة. أُجريت جميع عمليات التصنيع على التيتانيوم، واستُخدمت مجموعة من برامج التصنيع بمساعدة الحاسوب، وسُجلت جميع النتائج بصيغة STEP-NC. [ ٣١ ] [ ٣٢ ]

في معرض IMTS 2018، قام فريق مؤلف من شركات إيرباص، وبوينغ، ودي إم جي موري، وهيونداي ويا، ورينيشو، وميتوتويو، بعرض تقنية التصنيع بالتوأمة الرقمية من خلال دمج بيانات نموذج STEP-NC وبيانات العملية مع حالة أدوات الآلات MTConnect ونتائج القياس بتنسيق معلومات الجودة (QIF). [ 33 ]

تم نشر طبعة ثانية من AP238 في عام 2020، [ 34 ] تلتها طبعة ثالثة في عام 2022 [ 35 ] للتصنيع المتكامل القائم على النموذج، مع تحسينات في الهندسة والتفاوتات والحركة تم تقديمها لأول مرة بواسطة AP242.

العمل المستقبلي

قطع البلازما STEP-NC

يتواصل العمل داخل لجان معايير المنظمة الدولية للمقاييس (ISO) لتوسيع نطاق معيار STEP-NC ليشمل التقنيات الجديدة، ولإدراج التحسينات التي تم اكتشافها أثناء الاستخدام. وعادةً ما تُنتج نماذج العمليات للتقنيات الجديدة من قِبل لجنة ISO TC184/SC1/WG7. وتجري حاليًا دراسة نماذج القطع الكهربائي السلكي والغمر [ 36 ] ، والقطع المحيطي للخشب أو الحجر.

يجري العمل على توسيع ودمج برنامج STEP-NC مع عمليات التصنيع في فريق التصنيع التابع للجنة الفنية 184/اللجنة الفرعية 4/مجموعة العمل 3/الفريق 24 التابع للجنة الفنية 184/المنظمة الدولية للمعايير (ISO). [ 37 ] كما يعمل هذا الفريق على تطوير التحسينات والإضافات التي تم اكتشافها أثناء الاختبار. وقد تم اقتراح سلسلة من إضافات التتبع لربط برامج تشغيل STEP-NC ببيانات التغذية الراجعة من المستشعرات ومعلومات حالة الآلة أثناء التنفيذ. [ 38 ]

كما استضاف البرنامج الوطني لأبحاث بناء السفن (NSRP) أعمالاً لتنفيذ نموذج أولي يربط نظام تصميم حوض بناء السفن بقطع الصفائح باستخدام STEP-NC. [ 39 ] وشمل هذا العمل توسيع نطاق STEP-NC ليشمل قطع الصفائح الفولاذية ووضع العلامات عليها باستخدام الليزر ومواقد البلازما .
