قياس الانحراف بالليزر بتقنية شليرين

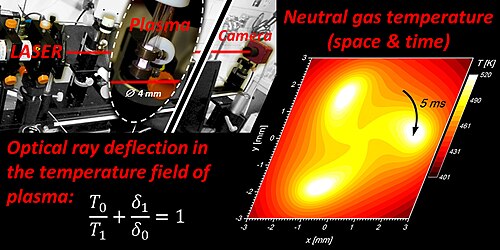

قياس الانحراف بالليزر بتقنية شليرين ( LSD ) هو أسلوب لقياس درجة حرارة الغاز بسرعة عالية على المستوى المجهري ، وخاصةً عند قياس ذروات درجة الحرارة في ظل ظروف ديناميكية عند الضغط الجوي. ويستند مبدأ LSD إلى التصوير بتقنية شليرين : حيث يُستخدم شعاع ليزر ضيق لمسح منطقة في الغاز، وترتبط التغيرات في خصائصه بتغيرات مميزة في معامل الانكسار . ويُزعم أن قياس الانحراف بالليزر بتقنية شليرين يتغلب على قيود الأساليب الأخرى فيما يتعلق بالدقة الزمنية والمكانية. ^{[ 1 ]}

تُشابه نظرية هذه الطريقة تجربة تشتت الضوء التي أجراها إرنست رذرفورد عام 1911. إلا أنه بدلاً من جسيمات ألفا التي تتشتت بواسطة ذرات الذهب ، ينحرف هنا شعاع ضوئي بفعل بقع ساخنة ذات درجة حرارة غير معروفة. وتصف معادلة عامة لطريقة تشتت الضوء الموضعي (LSD ₎ اعتماد أقصى انحراف مُقاس للشعاع δ1 على القيمة القصوى المحلية لدرجة حرارة الغاز المتعادل في البقعة الساخنة T1 _.

$${\displaystyle {\frac {T_{0}}{T_{1}}}+{\frac {\delta _{1}}{\delta _{0}}}=1,}$$

حيث T ₀ هي درجة الحرارة المحيطة و δ ₀ هو ثابت معايرة يعتمد على تكوين التجربة. ^{[ 2 ]}

تم استخدام تقنية الانحراف بالليزر شليرين لدراسة ديناميكيات درجة الحرارة وانتقال الحرارة وتوازن الطاقة في نوع مصغر من بلازما الضغط الجوي . ^{[ 3 ]}
