ليوكاد

LeoCAD هو برنامج تصميم ثلاثي الأبعاد مجاني ومفتوح المصدر لإنشاء نماذج ليغو افتراضية باستخدام أجزاء من مكتبة LDraw . ^{[ 5 ] [ 6 ] [ 7 ]} وقد طُوّر بواسطة ليوناردو زايد عام 1997. ^{[ 8 ]}

تم تطوير برنامج LeoCAD وإصداره بواسطة ليوناردو زايد حوالي عام 1997 بموجب ترخيص GPLv2 للبرمجيات الحرة والمفتوحة المصدر. ^{[ 9 ]} كُتب البرنامج بلغة C++ ويستخدم Qt كواجهة مستخدم رسومية . ^{[ 10 ]} في البداية، كان برنامجًا مستقلاً للتصميم بمساعدة الحاسوب (CAD) مع مكتبة قطع خاصة به، ولكن سرعان ما تم تحديثه ليعتمد مكتبة LDraw وتنسيق ملفاتها، وهي مجموعة غير رسمية من قطع ليغو كانت شائعة جدًا في ذلك الوقت. ^{[ 11 ]} اعتبارًا من عام 2024، تحتوي LDraw على أكثر من 10000 قطعة، ولا تزال تُحدَّث باستمرار بقطع جديدة. ^{[ 12 ] [ 13 ]}

في عام 2021، حصل ليوناردو على جائزة جيمس جيسيمان التذكارية من مجتمع LDraw لإنشائه برنامج LeoCAD ومساهماته في مكتبة الأجزاء. ^{[ 11 ]}

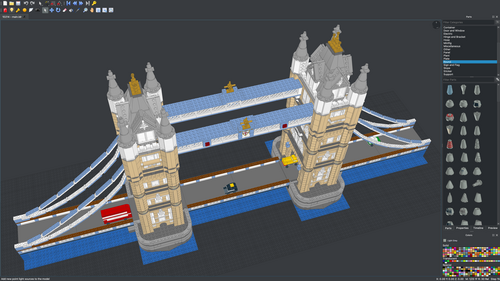

يُمكّن برنامج LeoCAD المستخدمين من بناء نماذج ليغو في بيئة تصميم بمساعدة الحاسوب (CAD) باستخدام مكتبة LDraw للطوب، المثبتة افتراضيًا لتسهيل عملية البناء. بالإضافة إلى LDraw، يُمكن استيراد مكتبات طوب مخصصة أخرى. ^{[ 14 ] [ 15 ]} كما يُتيح LeoCAD للمستخدمين تتبع كل جزء، مما يُمكن استخدامه لإنشاء تعليمات خطوة بخطوة تمامًا كما في مجموعات ليغو الرسمية. ^{[ 16 ]}

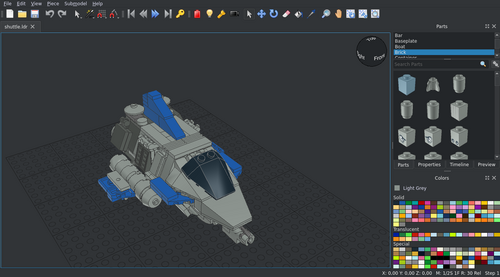

يمكن اختيار الأجزاء من مُحدِّد الأجزاء وسحبها مباشرةً إلى منطقة البناء، حيث يُمكن تحريكها أو تدويرها باستخدام الأسهم بدقة قابلة للتخصيص. توفر منطقة البناء 6 كاميرات افتراضية مُدمجة يُمكن استخدامها للتركيز على أجزاء مختلفة من البناء. ^{[ 17 ]} تشمل الأدوات الأخرى كاميرات إضافية لزوايا رؤية بديلة، وإضاءة شاملة، وإضاءة موضعية.

يحفظ برنامج LeoCAD افتراضيًا التصاميم بصيغة LDR وMPD (مستند متعدد الأجزاء) المتوافقة مع LDraw. كما يدعم تصدير التصاميم بصيغ Wavefront OBJ وCOLLADA DAE ونماذج Autodesk 3DS ، بالإضافة إلى تنظيم قوائم الطوب بصيغ CSV وHTML و XML المتوافقة مع BrickLink . ويتضمن أيضًا خيار عرض POV-Ray مدمج . ^{[ 10 ] [ 13 ]}

ذُكرت أجزاء من برنامجي LeoCAD وLDraw في الأبحاث الأكاديمية واستُخدمت في مشاريع مختلفة. في عام 2008، نشر فريق من الأكاديميين من جامعة لشبونة التقنية ورقة بحثية استعرضت أدوات تصميم LEGO CAD المتاحة آنذاك، بما في ذلك LeoCAD، وقدموا اقتراحات لتحسين تجربة بناء مجسمات LEGO افتراضيًا. وقد طوروا برنامجًا خاصًا بهم يتضمن محاكاة الجاذبية والتصادمات، وقارنوه ببرنامج LeoCAD من حيث الكفاءة. ^{[ 15 ]} وفي عام 2019، استُخدم برنامج LeoCAD لتصميم نموذج ثلاثي الأبعاد افتراضي لروبوت قائم على منصة Lego Mindstorms، وذلك لأغراض بحثية في محاكاة المركبات ذاتية القيادة، وقد عُرضت هذه النتائج في مؤتمر IEEE في ذلك العام. ^{[ 18 ]}

• استوديو بريكلينك
• مصمم ليغو الرقمي
• قائمة برامج النمذجة ثلاثية الأبعاد

• تي. سانتوس، أ. فيريرا، ف. دياس، و إم جيه فونسيكا. استخدام الرسومات والاسترجاع لإنشاء نماذج ليغو . ورشة عمل يوروغرافيكس حول واجهات النماذج القائمة على الرسومات، 2008.
• دانيال مينديز، ألفريدو فيريرا. نمذجة ليغو افتراضية على أسطح متعددة اللمس . وقائع المؤتمر العالمي لعلوم الحاسوب 2011، 2011. ISBN 978-80-86943-83-1
• فان ثانه تران، دونغهو كيم. تطبيق الواقع الافتراضي في التعلم الإلكتروني القائم على تجميع المكعبات الشبيهة بمكعبات الليغو . كلية الإعلام العالمي، جامعة سونغسيل، سيول، كوريا، 2016.
