شريحة MSX -ENGINE عبارة عن دائرة متكاملة مصممة خصيصًا لأجهزة الكمبيوتر المنزلية، وتُصنع وفقًا لمواصفات MSX . تجمع هذه الشريحة عادةً وظائف العديد من الشرائح القديمة/الأبسط في شريحة واحدة. يُجرى ذلك لتقليل مساحة لوحة الدوائر المطلوبة، واستهلاك الطاقة، والأهم من ذلك، تكاليف إنتاج الأنظمة الكاملة.

كانت شريحة MSX-Engine الأولى، T7775، تعمل بجانب شريحة Zilog Z80 القياسية، وهي المعالج الرئيسي للنظام، ولكن معظم الإصدارات اللاحقة من المحرك تضمنت أيضًا معالج Z80 (المقلد) في نفس الشريحة. أما شريحة S-1990، فهي حالة خاصة، إذ أنها ليست في الواقع MSX-Engine، بل شريحة استُخدمت كحلقة وصل منطقية بين MSX-Engine ومعالج R800 خارجي .

يُستخدم معالج T9769 في أجهزة MSX 2، بينما يُستخدم معالجا T7775 و T7937 في أجهزة MSX 1. كما يُمكن العثور على معالجي S-1985 و S-3527 في هذه الأنظمة. بعد جيل MSX 2 (بدءًا من MSX2+)، تولّت توشيبا الإنتاج الكامل لرقائق معالجات MSX. استخدم الجيل الأخير من MSX، ​​وهو Turbo-R، وحدة تحكم ناقل NEC S-1990 "TurboR" مع معالج R800 . استُخدمت رقائق معالجات MSX من ياماها في الغالب في أجهزة MSX من سوني وفيليبس ، بينما استُخدمت رقائق توشيبا في الغالب في أجهزة سانيو وماتسوشيتا ( باناسونيك/ناشيونال) .

ملخص

فيما يلي لمحة موجزة عن رقائق MSX-Engine.

MSX 1

ياماها S3527

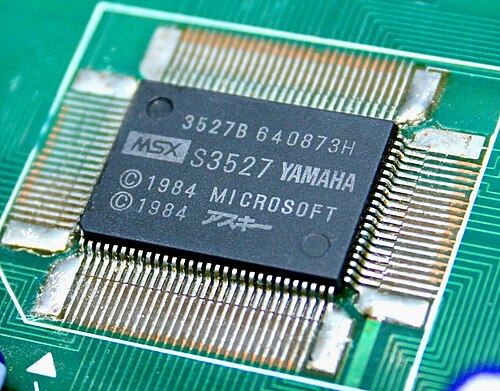

محرك ياماها S-3527 MSX
  • شريحة صوتية من نوع Yamaha YM2149 PSG ، متوافقة مع جهاز General Instrument AY-3-8910
  • شريحة الإدخال/الإخراج المتوازية: متوافقة مع الإصدارات السابقة من Intel i8255
  • وظائف MSX1 القياسية: التحكم في ذاكرة الوصول العشوائي الديناميكية، واختيار الفتحة، ومنافذ عصا التحكم، وواجهة الكاسيت/الطابعة، إلخ.
  • 100 دبوس

تجدر الإشارة إلى أن هذه الدائرة المتكاملة تُستخدم أيضًا في العديد من أجهزة كمبيوتر MSX2، ولكنها لا تتضمن أي وظائف خاصة بـ MSX2. في هذه الأجهزة، يتم تنفيذ هذه الوظائف باستخدام دوائر متكاملة إضافية.

سوني MB64H131
  • إنتل i8255
  • منفذ الطابعة
توشيبا T7775
توشيبا T7937(A)
هيتاشي HD62003
  • متوافق مع AY-3-8910 PSG
  • وحدة تحكم DRAM
  • وظائف PPI i8255

MSX 2/MSX 2+

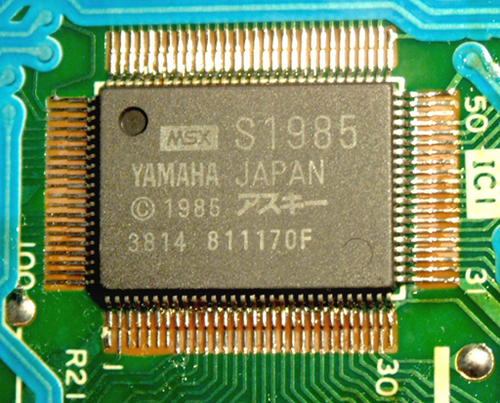

محرك ياماها إس-1985 إم إس إكس
ياماها S1985
  • مولد صوت قابل للبرمجة من ياماها YM2149 - شريحة صوتية، متوافقة مع جهاز جنرال إنسترومنت AY-3-8910
  • شريحة الإدخال/الإخراج المتوازية : متوافقة مع الإصدارات السابقة من Intel i8255
  • وظائف MSX1 و MSX2 (حتى 512 كيلوبايت من مُخطط الذاكرة)
  • ساعة الوقت الحقيقي (متوافقة مع Ricoh RP5C01A) تتضمن 26 × 4 بت من ذاكرة الوصول العشوائي، مدعومة ببطارية (منفصلة).
  • عبوة بلاستيكية مسطحة تحتوي على 100 دبوس

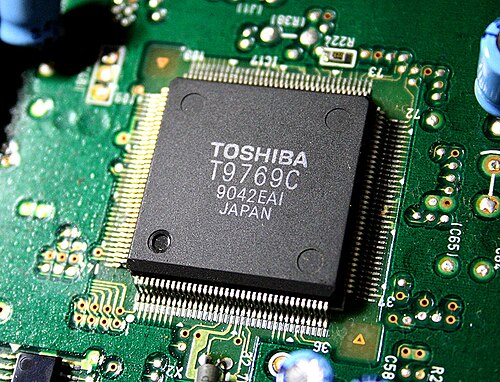

محرك توشيبا T9769C MSX
توشيبا T9769
  • وحدة المعالجة المركزية الرئيسية، وهي نسخة مقلدة من Zilog Z80 بسرعة ساعة تبلغ 3.58  ميجاهرتز (MSX2؛ قابلة للتحويل إلى 5.36  ميجاهرتز على بعض أجهزة MSX2+)
  • مولد صوت قابل للبرمجة - شريحة صوتية، متوافقة مع جهاز General Instrument AY-3-8910
  • شريحة الإدخال/الإخراج المتوازية: متوافقة مع الإصدارات السابقة من Intel i8255
  • وظائف MSX1 و MSX2 (أجهزة كمبيوتر MSX2)
  • وظائف MSX2+ (أجهزة كمبيوتر MSX2+)
  • الأبعاد: 10.5 × 8.60  مم

MSX turbo R

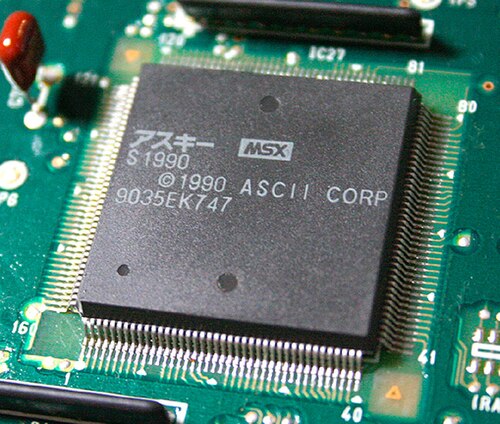

وحدة تحكم الناقل ASCII S-1990 TurboR
جهاز NEC S1990، مقترنًا بجهاز Toshiba T9769C

لا يُعدّ S1990 بحد ذاته محرك MSX، ​​بل يعمل كوحدة تحكم ناقل البيانات، فهو العنصر الجامع الذي يجمع بين معالج Z80 داخل T9769C (محرك MSX الفعلي) ووحدة المعالجة المركزية R800 ، بالإضافة إلى الذاكرة ومنطق الفتحات والمكونات المادية الأخرى داخل T9769C. كما يحتوي على مكونات مادية تُساعد في تصحيح أخطاء البرامج.
