آلة أو

مكبس ثني الألواح الفولاذية

مكبس التشكيل ، والذي يُختصر عادةً إلى مكبس ، هو آلة تُغير شكل قطعة العمل عن طريق تطبيق الضغط. ^{[ 1 ]} يُعرف مُشغل مكبس التشكيل باسم مُعدِّل أدوات الضغط ، والذي يُختصر غالبًا إلى مُعدِّل الأدوات .

يمكن تصنيف المطابع وفقًا لـ

آلية عملها: هيدروليكية ، ميكانيكية ، هوائية ؛
وظائفها: مكابس التشكيل ، مكابس الختم ، مكابس الثني ، مكابس التثقيب ، إلخ.
هيكلها، على سبيل المثال: مكبس ذو مفصل كروي، مكبس لولبي ، مكبس طارد
إمكانية التحكم بها: المكابس التقليدية مقابل المكابس المؤازرة

شوب برس

تتكون عادةً من إطار مستطيل بسيط، يُصنع غالبًا من قناة على شكل حرف C أو أنابيب، ويحتوي على رافعة هيدروليكية أو أسطوانة هيدروليكية لتطبيق الضغط عبر مكبس على قطعة العمل. تُستخدم عادةً لأعمال التشكيل العامة في ورش ميكانيكا السيارات، وورش الآلات، والمرائب، وورش العمل المنزلية، وما إلى ذلك. تتراوح قدرة مكابس الورش النموذجية على تطبيق ضغط يتراوح بين 1 و30 طنًا، حسب الحجم والتصميم. تُسمى الإصدارات ذات القدرة الأقل عادةً بمكابس التثبيت .

تُستخدم مكبس الورشة بشكل شائع لضغط الأجزاء المتداخلة معًا، مثل التروس على الأعمدة أو المحامل في الهياكل.

مطابع أخرى حسب التطبيق

مكبس الثني هو نوع خاص من مكابس الآلات يُستخدم لثني الصفائح المعدنية وتشكيلها. ومن الأمثلة الجيدة على الأعمال التي يُمكن لمكبس الثني القيام بها، اللوحة الخلفية لحافظة الكمبيوتر. وتشمل الأمثلة الأخرى الأقواس، وقطع الهياكل، والعلب الإلكترونية. بعض مكابس الثني مزودة بوحدات تحكم CNC ، وتستطيع تشكيل الأجزاء بدقة تصل إلى جزء من المليمتر. وقد تصل قوى الثني إلى 3000 طن. ^{[ 2 ]}^{[ 3 ]}^{[ 4 ]}
تُستخدم مكبس التثقيب لتشكيل الثقوب .

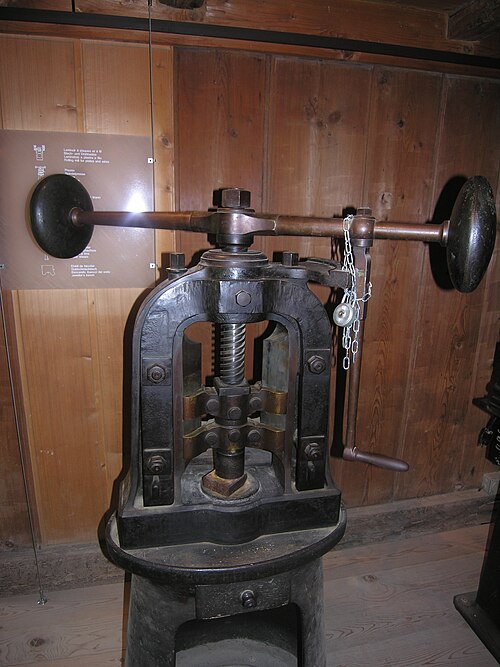

يُعرف مكبس البرغي أيضًا باسم مكبس الطيران.

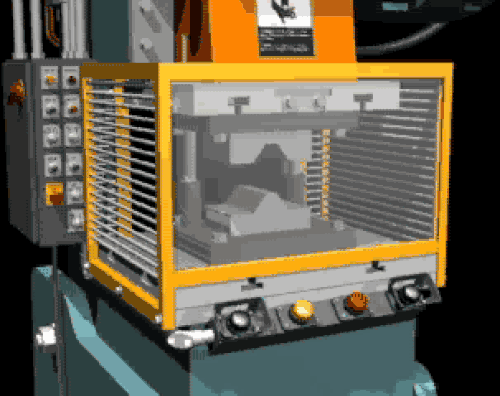

مكبس التشكيل هو مكبس آلي يُستخدم لتشكيل أو قطع المعادن عن طريق تشكيلها باستخدام قالب . ويتكون عمومًا من إطار مكبس، ولوحة داعمة، ومكبس. ^{[ 5 ]}
تقوم مكابس التغطية بتشكيل الأغطية من لفائف رقائق الألومنيوم بمعدل يصل إلى 660 غطاء في الدقيقة.

مثال على التحكم الخاص في الضغط: الضغط المؤازر

مكبس المؤازرة ، المعروف أيضًا باسم مكبس المؤازرة أو المكبس الكهربائي ، هو مكبس يعمل بمحرك مؤازر تيار متردد . يتم تحويل عزم الدوران الناتج إلى قوة خطية عبر لولب كروي . ويتم التحكم في الضغط والموضع من خلال خلية قياس الحمل وجهاز تشفير . الميزة الرئيسية لمكبس المؤازرة هي استهلاكه المنخفض للطاقة؛ إذ لا يتجاوز استهلاكه 10-20% من استهلاك آلات الضغط الأخرى.

عند التشكيل بالضغط، يتعلق الأمر في الواقع بتحقيق أقصى قدر من الطاقة بدلاً من كيفية قدرة الآلة على توليد قوة الضغط. وحتى وقت قريب، كانت الطريقة المتبعة لزيادة قوة الضغط بين القالب وقطعة العمل في المكابس الميكانيكية هي استخدام آلات أكبر بمحركات أكبر. ^{[ 6 ]}

أنواع المكابس

يرتبط أسلوب الضغط المستخدم ارتباطًا مباشرًا بالمنتج النهائي. تشمل أنواع المكابس: المكابس ذات الجوانب المستقيمة، والمكابس ذات التروس الخلفية (BG)، والمكابس المسننة، والمكابس ذات الفجوة، والمكابس ذات الظهر المفتوح القابل للإمالة (OBI)، والمكابس ذات الظهر المفتوح الثابت (OBS). تُصنف المكابس الهيدروليكية والميكانيكية حسب الإطار الذي تُركب عليه العناصر المتحركة. أكثرها شيوعًا هي المكابس ذات الإطار الفجوي، والمعروفة أيضًا باسم المكابس ذات الإطار C، والمكابس ذات الجوانب المستقيمة. تتميز المكابس ذات الجوانب المستقيمة بوجود أعمدة رأسية على جانبي الماكينة، مما يمنع الانحراف الزاوي . يتيح الإطار C سهولة الوصول إلى منطقة القالب من ثلاثة جوانب، ويتطلب مساحة أرضية أقل. أما المكابس ذات الإطار الفجوي القابل للإمالة (OBI)، فهي نوع من المكابس ذات الإطار الفجوي، حيث يدور الإطار لتسهيل إخراج الخردة أو الأجزاء. بينما تستخدم المكابس ذات الظهر المفتوح الثابت (OBS) نفخات هواء موقوتة، أو أجهزة، أو ناقل لإخراج الخردة أو الأجزاء. ^{[ 7 ]}

مقارنة بين أنواع مختلفة من مكابس الآلات
نوع الصحافة	نوع الإطار							موضع الإطار				فعل			طريقة التشغيل								نوع المحرك				تعليق			كبش		سرير
نوع الصحافة	ظهر مفتوح	فجوة	الجانب المستقيم	قوس	العمود	صلب	قضيب التوجيه	رَأسِيّ	أفقي	قابل للإمالة	مائل	أعزب	مزدوج	ثلاثي	كرنك	ذراع التدوير من الأمام إلى الخلف	غريب	تبديل	أفسد	كاميرا	نظام التوجيه المسنن والترس	مكبس	مباشر للغاية	مُزوَّد بتروس، مع زيادة السرعة	تحت الإشراف المباشر	مُزوَّد بتروس، ونظام تخفيض السرعة	نقطة واحدة	نقطتان	أربع نقاط	أعزب	عديد	صلب	يفتح	قابل للتعديل
مقعد	X	X				X		X		X	X	X			X		X		X			X	X				X			X		X	X	X
كرسي قابل للإمالة مفتوح الظهر	X	X				X		X		X		X	X		X		X			X		X	X	X			X	X		X	X		X
إطار الفجوة	X	X				X	X	X	X	X	X	X	X		X	X	X	X				X	X	X			X	X	X	X	X	X	X
بوق سرير قابل للتعديل		X				X		X				X			X		X					X	X	X			X	X		X		X	X	X
العجلة الطرفية		X				X		X				X				X	X						X	X			X			X		X	X
إطار مقوس			X	X		X		X			X	X			X								X	X			X			X			X
الجانب المستقيم			X	X		X	X	X	X		X	X	X	X	X	X	X				X	X	X	X	X	X	X	X	X	X	X	X	X
تقليل	X	X	X			X	X	X	X			X			X							X	X	X			X			X			X
رافعة المفصل			X			X	X	X			X	X	X					X					X	X			X	X		X	X	X	X
تبديل الرسم			X			X	X	X					X	X	X		X	X						X		X	X	X	X		X		X
رسم الكاميرا	X	X	X			X	X	X		X			X		X					X			X	X			X				X		X
حركة واحدة بنقطتين		X	X			X	X	X			X	X			X		X							X		X		X		X		X	X
إنتاج عالي			X			X	X	X			X	X			X		X						X	X			X	X		X			X
آلة الصب					X			X				X			X								X		X		X	X		X			X
تحويل		X	X			X	X	X				X			X	X	X	X					X	X				X		X			X
تشذيب الحواف المسطحة				X		X		X					X							X				X			X			X
هيدروليكي		X	X		X		X	X	X	X		X	X	X								X					X	X		X	X	X	X	X
مكبس الفرامل	X	X				X		X				X			X							X		X				X	X	X		X

تاريخ

تاريخيًا، كان يتم تشكيل المعادن يدويًا باستخدام المطرقة . لاحقًا، صُنعت مطارق أكبر لضغط كميات أكبر من المعدن دفعة واحدة، أو لضغط مواد أكثر سمكًا. غالبًا ما كان الحداد يستعين بمساعد أو متدرب لتحريك المطرقة بينما يركز هو على تثبيت قطعة العمل. تستخدم مطارق السقوط ومطارق الارتداد آلية لرفع المطرقة، التي تسقط بعد ذلك بفعل الجاذبية على قطعة العمل.

في منتصف القرن التاسع عشر، بدأ استبدال المطارق اليدوية والمطارق ذات الكامات الدوارة في الصناعة بالمطرقة البخارية ، التي وصفها لأول مرة عام 1784 جيمس وات ، المخترع والمهندس الميكانيكي البريطاني الذي ساهم أيضًا في تطوير المحركات البخارية والمكثفات الأولى، ولكن لم يتم بناؤها حتى عام 1840 على يد المخترع البريطاني جيمس ناسمييث . وبحلول أواخر القرن التاسع عشر، ازداد حجم المطارق البخارية بشكل كبير؛ ففي عام 1891، أجرت شركة بيت لحم للحديد تحسينًا سمح للمطرقة البخارية بتوجيه ضربة بقوة 125 طنًا. ^{[ 8 ]}

تستخدم معظم مكابس الآلات الحديثة عادةً مزيجًا من المحركات الكهربائية والأنظمة الهيدروليكية لتحقيق الضغط اللازم. ومع تطور المكابس، تطورت القوالب المستخدمة فيها. ^{[ 9 ]}

أمان

قد تشكل مكابس الآلات خطراً، لذا يجب اتخاذ تدابير السلامة دائماً. تُعدّ أدوات التحكم اليدوية الثنائية (التي تتطلب استخدام كلتا اليدين على الأزرار لتشغيلها) وسيلة فعّالة للغاية لمنع الحوادث، وكذلك الستائر الضوئية التي تمنع الآلة من العمل إذا كان المشغل ضمن نطاق القالب.
