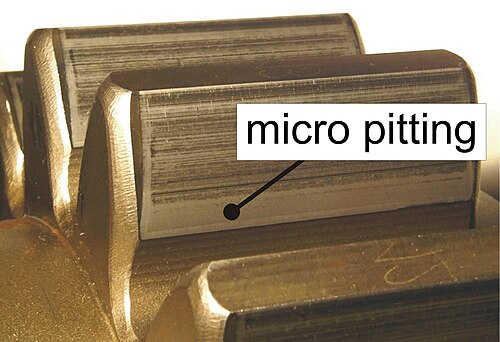

مقطع من عجلة تروس يظهر تآكلاً دقيقاً على السن

يُعدّ التآكل الدقيق أحد أنواع فشل الإجهاد الذي يصيب سطح المادة، ويُشاهد عادةً في محامل التدحرج والتروس . [ 1 ] ويُعرف أيضاً باسم التصبغ الرمادي أو التقشر الدقيق أو التجميد .

التنقر والتنقر الدقيق

يُكمن الفرق بين التنقر والتنقر الدقيق في حجم الحفر الناتجة عن إجهاد السطح . يبلغ عمق الحفر الناتجة عن التنقر الدقيق حوالي 10-20 ميكرومتر، وتبدو للعين المجردة باهتة أو محفورة أو ملطخة، مع بقع رمادية. [ 2 ] أما التنقر العادي فيُنتج حفرًا أكبر وأكثر وضوحًا. وينشأ التنقر الدقيق من التلامس الموضعي للنتوءات الناتجة عن عدم كفاية التزييت .

الأسباب

في المحامل العادية ، تفصل طبقة من الزيت بين الأسطح ، ويُعرف هذا النوع من التزييت بالتزييت المرن الهيدروديناميكي (EHD) . إذا كان سُمك طبقة التزييت EHD من نفس رتبة خشونة السطح ، فإن تضاريس السطح قادرة على التفاعل والتسبب في حدوث نقر دقيق. قد ينتج ترقق طبقة التزييت EHD عن زيادة الحمل أو ارتفاع درجة الحرارة، أو انخفاض لزوجة الزيت عن المطلوب، أو انخفاض السرعة، أو وجود الماء في الزيت. يُمكن أن يُفاقم وجود الماء في الزيت مشكلة النقر الدقيق عن طريق التسبب في تقصف السطح بالهيدروجين . لا يحدث النقر الدقيق إلا في ظل ظروف تزييت EHD غير كافية، وعلى الرغم من أنه يُمكن أن يُصيب جميع أنواع التروس، إلا أنه قد يكون مُشكلة خاصة في التروس ذات الأحمال الثقيلة والأسنان المُقساة. [ 3 ] [ 1 ]

قد ينكسر سطحٌ ذو خدش عميق عند موضع الخدش نفسه عند تعرضه للإجهاد. ويمكن تصور أن خشونة السطح هي محصلة خدوش صغيرة متعددة. لذا، فإن ارتفاع خشونة السطح يقلل من استقرار الأجزاء المعرضة لإجهاد عالٍ. وللحصول على نظرة شاملة للسطح، يوفر المسح المساحي ( قياسات السطح ) معلومات أكثر دقة من القياس على طول مقطع عرضي واحد (مقياس الملامح). ويمكن استخدام معيار ISO 25178 لتحديد خشونة السطح كميًا .

حساب

تتضمن المواصفة القياسية ISO/TS 6336-22 طريقة لحساب مخاطر التآكل الدقيق في مجموعات التروس. [ 4 ] [ 1 ]

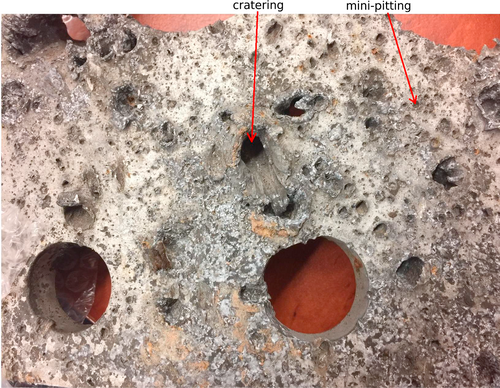

المعدن يظهر عليه نقر دقيق، مع وجود بقع أكبر من النقر الصغير والحفر المحددة.

يُستخدم مصطلح "التنقر المجهري" في تحقيقات الانفجارات والتحليل الجنائي لوصف الحفر الصغيرة على سطح الشظايا المستعادة، والناتجة عن اصطدام الغازات الساخنة المتولدة أثناء تفجير مادة متفجرة عالية الطاقة. [ 5 ] ويُعتبر هذا المصطلح من أهم أشكال تلف المواد وأكثرها شيوعًا، وهو مؤشر على وقوع انفجار، لا سيما في الفحص الجنائي لحطام الطائرات. [ 5 ] [ 6 ]

انظر أيضاً

مراجع

  1. 1 2 3 أولسون، روبن؛ ميشو، مارك؛ كيلر، جوناثان (2021). "دراسة حالة لحساب التآكل الدقيق وفقًا للمعيار ISO/TS 6336-22" (ملف PDF) . تكنولوجيا التروس (مارس/أبريل 2021).
  2. ↑ إريكيلو، آر إل (2012). "مورفولوجيا التآكل الدقيق" (ملف PDF) . تكنولوجيا التروس : 74-81 .
  3. ↑ سنيدل، آر دبليو؛ إيفانز، إتش بي؛ ألانو، إم بي؛ هولمز، إم جيه إيه (2003). "فهم التآكل والتنقر الدقيق للتروس" (ملف PDF) . Rto-Mp-Avt-109 . حلف شمال الأطلسي.
  4. ↑ ISO/TS 6336-22:2018 حساب قدرة تحمل التروس المستقيمة والحلزونية الجزء 22: حساب قدرة تحمل التآكل الدقيق . المنظمة الدولية للمعايير. 2018.
  5. 1 2 يه، جان؛ تشين، غونغ؛ غو، كونغ؛ ثورمان، جيمس "توم"؛ سيرجيف، أليكسي؛ وي، تشونكيو؛ تشو، جينغ؛ حجاج، هشام؛ شانغ، يينغ-فنغ؛ تشو، فنغ؛ طاهر مصطفى، م. (2019). "النمذجة الحاسوبية والتحليل الجنائي لتفجير الطائرات الإرهابية: دراسة حالة" . ميكانيكا كسر الهندسة . 211 : 137-160 . doi : 10.1016/j.engfracmech.2019.01.032 .
  6. ↑ كونيتشكا، روبرت؛ زاستاوني، جاكوب (15 ديسمبر 2022). "خيارات ممكنة لتحديد موقع انفجار على متن طائرة بناءً على خصائص البقايا المتناثرة" . السلامة والدفاع . 8 (2): 46-52 . doi : 10.37105/sd.183 . ISSN 2450-551X .
