تآكل نقري

📅 آخر تحديث: ١ أغسطس ٢٠٢٦
✍️ نُشر في: ١ أغسطس ٢٠٢٦
📷 يحتوي على 4 صور
الموسوعة الحرة
مشاكل تآكل شديدة ناتجة عن أيونات الكلوريد على عارضة دعامة جسر نهر ناندو الحديدي ( مقاطعة هاينان ، الصين)، مما أدى إلى التمزق الكامل لعنصر معدني.

التآكل النُقري ، أو التنقر ، هو شكل من أشكال التآكل الموضعي للغاية الذي يؤدي إلى تكوين ثقوب صغيرة عشوائية في المعدن. وتتمثل القوة الدافعة لهذا النوع من التآكل في إزالة طبقة الحماية عن منطقة صغيرة، فتصبح أنودية (تفاعل أكسدة)، بينما تصبح منطقة أخرى غير معروفة ولكنها قد تكون واسعة كاثودية (تفاعل اختزال)، مما يؤدي إلى تآكل جلفاني موضعي للغاية . ويتغلغل التآكل في كتلة المعدن، مع انتشار محدود للأيونات.

يظهر مصطلح آخر، وهو عامل التنقر، والذي يُعرَّف بأنه نسبة عمق أعمق حفرة (من التآكل الموضعي) إلى متوسط ​​عمق الاختراق (متوسط ​​سمك طبقة التآكل الناتجة عن التآكل المنتظم العام)، والذي يمكن حسابه بناءً على فقدان الوزن وكثافة منتجات التآكل .

تطور وحركية التنقر

بحسب فرانكل (1998) الذي أجرى مراجعة حول تآكل التنقر، فإنه يتطور في ثلاث خطوات متتالية: (1) البدء (أو التكوين ) عن طريق انهيار طبقة الحماية التي تحمي سطح المعدن من الأكسدة، (2) نمو حفر غير مستقرة (تنمو حتى مقياس الميكرون ثم تعاد تكوّن طبقة الحماية)، و(3) نمو حفر أكبر وأكثر استقرارًا. [ 1 ]

يتبع تطور كثافة الحفر (عدد الحفر لكل وحدة مساحة) كدالة للزمن منحنىً سينيًا ذا شكل مميز يشبه منحنى الدالة اللوجستية ، أو الظل الزائدي . [ 2 ] قام غو وآخرون (2018)، بعد تحليل إحصائي لمئات الحفر الفردية التي لوحظت على أسطح الفولاذ الكربوني على المقاييس النانوية إلى الميكروية، بتمييز ثلاث مراحل لتآكل الحفر: الحث، والانتشار، والتشبع. [ 2 ]

الآلية

يمكن اعتبار عملية تكوين الحفرة بشكل أساسي عملية من خطوتين: التكوين الأولي متبوعًا بالنمو.

إزالة التخميل من الطبقة الواقية

تبدأ عملية تكوّن الحفر بإزالة طبقة الأكسيد الواقية التي تعزل الركيزة المعدنية عن المحلول المؤكسد. تُعدّ إزالة طبقة الأكسيد الواقية الخطوة الأقل فهمًا في تآكل الحفر، ولعلّ ظهورها الموضعي والعشوائي هو أكثر سماتها غموضًا. قد تُؤدي الأضرار الميكانيكية أو الفيزيائية إلى تعطيل الطبقة الواقية موضعيًا. كما يُمكن أن تُشكّل العيوب البلورية، أو شوائب التضمين، الموجودة مسبقًا في المعدن الأساسي نقاطًا لتكوّن الحفر (خاصةً شوائب كبريتيد المعدن). تُعدّ الظروف الكيميائية السائدة في المحلول وطبيعة المعدن، أو تركيب السبيكة، عوامل مهمة يجب أخذها في الاعتبار. وقد طُرحت العديد من النظريات لتفسير عملية إزالة طبقة الأكسيد الواقية. تُعدّ الأنيونات ذات الخصائص الرابطة الضعيفة أو القوية، مثل الكلوريد ( Cl⁻ )، من العوامل المؤثرة في هذه العملية.) والثيوسلفات ( Sيمكن لأيونات (O₂⁻³⁻ )الكاتيوناتالمعدنية(Meₙ⁺) الموجودة في طبقة الأكسيد الواقية ، وبالتالي تُساهم في ذوبانها الموضعي. كما يُمكن لأيونات الكلوريد أن تُنافسأيونات الهيدروكسيد(OH⁻ ).تبدأ عملية الامتزاز على طبقة الأكسيد بالانتشار داخل مسام أو شبكة بلورات طبقة الأكسيد. وأخيرًا، وفقًا لنموذج العيوب النقطية الذي وضعه ديجبي ماكدونالد، يمكن أن تفسر هجرة العيوب البلورية داخل طبقة الأكسيد اختفاءها العشوائي الموضعي. [ 3 ] [ 4 ] [ 5 ] ويكمن الهدف الرئيسي لنموذج العيوب النقطية في تفسير الطبيعة العشوائية لعملية التآكل النُقري.

نمو الحفر

مخطط توضيحي يُبين آلية التآكل الموضعي مع منطقة الأنود (أكسدة الحديد إلى Fe 2+).داخل الحفرة ) والمنطقة الكاثودية ( يتم اختزال O2 إلى OH−في أماكن أخرى خارج الحفرة) تتطور على معدن مغمور في محلول مائي يحتوي على أكسجين مذاب. هنا، تكون ظروف الرقم الهيدروجيني متعادلة أو قلوية (وجود أيونات الهيدروكسيد OH− ).(الأيونات في المحلول). يحدث نقل الأيونات إلى المحلول المائي بينما يتم نقل الإلكترونات من المصعد إلى المهبط عبر المعدن الأساسي ( الموصل الكهربائي ).

التفسير الأكثر شيوعًا لتآكل التنقر هو أنه عملية تحفيز ذاتي مدفوعة بتكوين عشوائي لخلايا كهروكيميائية صغيرة ذات مناطق أنودية وكاثودية منفصلة . يؤدي الانهيار الموضعي العشوائي لطبقة الأكسيد الواقية، وما يتبعه من أكسدة للمعدن الأساسي في المناطق الأنودية، إلى تكوين موضعي للتنقر حيث تُحافظ الظروف الحمضية على استقرارها بفضل الفصل المكاني بين نصفي التفاعل الكاثودي والأنودي. يُنشئ هذا تدرجًا في الجهد الكهربائي ، وهو المسؤول عن الهجرة الكهربائية للأنيونات العدوانية إلى داخل التنقر. [ 6 ] على سبيل المثال، عند تعريض معدن لمحلول مائي مؤكسج يحتوي على كلوريد الصوديوم (NaCl) كإلكتروليت ، يعمل التنقر كأنود (أكسدة المعدن) ويعمل سطح المعدن ككاثود (اختزال الأكسجين).

في حالة تآكل الحديد أو الفولاذ الكربوني بفعل الأكسجين الجوي المذاب في الماء الحمضي ( درجة الحموضة < 7) عند ملامسته للسطح المعدني المكشوف، يمكن كتابة التفاعلات التي تحدث على التوالي في منطقتي الأنود والكاثود على النحو التالي:

المصعد : أكسدة الحديد: 2 ( Fe → Fe 2+ + 2e − )
الكاثود : اختزال الأكسجين: O 2 + 4H + + 4e − → 2 H 2 O
تفاعل الأكسدة والاختزال العالمي : 2 Fe + O₂ + 4 H⁺ → 2 Fe²⁺ + 2 H₂O

تُفضّل الظروف الحمضية تفاعل الأكسدة والاختزال وفقًا لمبدأ لو شاتيليه، لأن أيونات الهيدروجين المضافة إلى جانب الكواشف تُزيح توازن التفاعل نحو اليمين، كما تزيد من ذوبانية أيونات الحديد الثنائي المتحررة .الكاتيونات .

في ظل ظروف متعادلة إلى قلوية ( الأس الهيدروجيني > 7)، تصبح مجموعة تفاعلات الأكسدة والاختزال المذكورة أعلاه كما يلي:

المصعد : أكسدة الحديد: 2 ( Fe → Fe 2+ + 2e − )
الكاثود : اختزال الأكسجين: O₂ + 2 H₂O + 4e⁻ → 4 OH⁻
تفاعل الأكسدة والاختزال العالمي : 2 Fe + O₂ + 2 H₂O → 2 Fe(OH) ₂

يمكن أن يساهم ترسب هيدروكسيد الحديد الثنائي ( الصدأ الأخضر ) في دفع التفاعل نحو اليمين. ومع ذلك، فإن ذوبانية هيدروكسيد الحديد الثنائي (Fe²⁺ ) عالية نسبيًا (حوالي 100 ضعف ذوبانية Fe³⁺ )، لكنها تنخفض بشدة مع ارتفاع الرقم الهيدروجيني بسبب تأثير الأيون المشترك مع أيون الهيدروكسيد (OH⁻ ) .

في المثالين المذكورين أعلاه: – الحديد عامل مختزل يمنح الإلكترونات أثناء تأكسده. – الأكسجين عامل مؤكسد يكتسب الإلكترونات أثناء اختزاله.

يؤدي تكوّن المناطق الأنودية والكاثودية إلى إنشاء خلية كهروكيميائية ( أي بطارية كهربائية صغيرة ) على سطح المعدن المتأثر. ويُحفّز فرق طاقة غيبس الحرة (ΔG) التفاعل، لأن ΔG سالبة، ويُطلق النظام طاقة ( المحتوى الحراري ، ΔH < 0) مع زيادة الإنتروبيا (ΔG = ΔH - TΔS).

يحدث نقل الأيونات المذابة إلى المحلول المائي الملامس للمعدن المتآكل بينما يتم نقل الإلكترونات من المصعد (الذي يعطي e − ) إلى المهبط (الذي يستقبل e − ) عبر المعدن الأساسي ( الموصل الكهربائي ).

يؤدي الإنتاج الموضعي لأيونات المعادن الموجبة (M) (M n+ ، Fe 2+ في المثال أعلاه) في الحفرة (الأكسدة: المصعد) إلى فائض موضعي من الشحنات الموجبة التي تجذب الأيونات السالبة (مثل أيونات الكلوريد شديدة الحركة Cl −) من الإلكتروليت المحيط للحفاظ على التعادل الكهربائي لأنواع الأيونات في المحلول المائي في الحفرة. تحتوي الحفرة على تركيز عالٍ من كلوريد المعدن (MCl n ) الذي يتحلل مائيًا بالماء لإنتاج هيدروكسيد المعدن المقابل (M(OH) n )، وأيونات n H + و n Cl – ، مما يسرع عملية التآكل. [ 7 ]

في حالة الحديد المعدني أو الفولاذ، يمكن تخطيط العملية على النحو التالي: [ 8 ]

Fe²⁺ + Cl⁻ → [ مركب FeCl ] ⁺
[ مركب FeCl] + + 2 H 2 O → Fe(OH) 2 + 2 H + + Cl −

في ظل الظروف الأساسية، كما هو الحال في الظروف القلوية السائدة في الخرسانة، يستهلك تفاعل التحلل المائي أيونات الهيدروكسيد ( OH⁻ ) بشكل مباشر) مع إطلاق أيونات الكلوريد:

[ مركب FeCl] + + 2 OH − → Fe(OH) 2 + Cl −

لذا، عندما تتلامس أيونات الكلوريد الموجودة في المحلول مع سطح الفولاذ، فإنها تتفاعل مع أيونات الحديد الثنائي ( Fe²⁺ ) الموجودة في الطبقة الواقية للفولاذ، مُكَوِّنةً مُركَّبًا من الحديد والكلوريد. بعد ذلك، يتفاعل مُركَّب الحديد والكلوريد مع أيونات الهيدروكسيد (OH⁻ ) الناتجة عن تفكك الماء، مُرَسِّبًا هيدروكسيد الحديدوز ( Fe(OH) ₂ ) مع إطلاق أيونات الكلوريد وأيونات الهيدروجين (H⁺ ) الجديدة المُتاحة لاستمرار عملية التآكل.

في الحفرة، يكون تركيز الأكسجين شبه معدوم، وتحدث جميع تفاعلات الأكسجين الكاثودية على سطح المعدن خارج الحفرة. الحفرة أنودية (أكسدة) وموضع ذوبان سريع للمعدن. [ 9 ] بدء تآكل المعدن ذاتي التحفيز، لكن انتشاره ليس كذلك.

يصعب اكتشاف هذا النوع من التآكل، ولذا فهو شديد الخبث، إذ يُسبب فقدانًا طفيفًا للمادة مع تأثير ضئيل على سطحها، بينما يُلحق الضرر بالبنية العميقة للمعدن. غالبًا ما تُخفي نواتج التآكل الحفرَ السطحية. قد يبدأ التنقر بعيب سطحي صغير، كخدش أو تغير موضعي في تركيب السبيكة (أو شوائب موضعية، مثل شوائب كبريتيد المعادن كـ MnS أو NiS )، [ 10 ] [ 11 ] أو تلف في الطبقة الواقية. تُظهر الأسطح المصقولة مقاومة أعلى للتنقر. [ 12 ]

الفصل الكهربائي الشعيري في الحفرة

للحفاظ على التعادل الكهربائي للمحلول داخل الحفرة المأهولة بالكاتيونات المنطلقة من الأكسدة في المنطقة الأنودية (مثل Fe 2+).في حالة الفولاذ ) ، تحتاج الأنيونات إلى الهجرة داخل الحفرة الضيقة. ومن الجدير بالذكر أن الحركة الكهربائية للثيوسلفات ( S2 O 2− 3 )والكلوريد(Cl −تُعدّ الأنيونات ثاني أعلى تركيز بعد أيونات الهيدروجين (H +) والهيدروكسيد ( OH- ) في المحلول المائي. علاوة على ذلك، فإن الموصلية المولية لأيونات الثيوسلفات أعلى من تلك الخاصة بأيونات الكلوريد، نظرًا لشحنتها السالبة المزدوجة (قاعدة ضعيفة يصعب عليها استقبال البروتون). في الفصل الكهربائي الشعيري ، تتحرك أيونات الثيوسلفات أسرع من أيونات الكلوريد، وتُفصل قبل الأخيرة. قد تكون الحركة الكهربائية العالية لكلا الأنيونين أحد العوامل العديدة التي تُفسر تأثيرهما الضار في تآكل التنقر، مقارنةً بأنواع أيونية أخرى أقل ضررًا بكثير، مثل أيونات الكبريتات (SO4- ) والنترات ( NO3- ) .

السبائك الحساسة والظروف البيئية

يُعرَّف التآكل النُقري بأنه تآكل موضعي، يتراوح قطره من الميكرونات إلى المليمترات، على سطح غير نشط، ولا يحدث إلا في تركيبات محددة من السبائك والظروف البيئية. لذا، يحدث هذا النوع من التآكل عادةً في السبائك المحمية بطبقة أكسيد متينة (مُخَمِّلة)، مثل الفولاذ المقاوم للصدأ، وسبائك النيكل، وسبائك الألومنيوم، في بيئات تحتوي على مواد كيميائية مُؤَثِّرة مثل الكلوريدات (Cl⁻ ) أو الثيوسلفات (S₂O₃²⁻ ) . في المقابل ، فإن تركيبات السبائك/البيئة التي لا تكون فيها طبقة الأكسيد الواقية فعالة للغاية لا تُنتج عادةً تآكلًا نُقريًا. يُعد الفولاذ الكربوني مثالًا جيدًا على أهمية تركيبات السبائك/البيئة . ففي البيئات التي تقل فيها قيمة الرقم الهيدروجيني عن 10، لا يُشكِّل الفولاذ الكربوني طبقة أكسيد مُخَمِّلة ، وتؤدي إضافة الكلوريد إلى تآكل مُنتظم على كامل السطح. أما عند الرقم الهيدروجيني الأعلى من 10 (البيئة القلوية)، يكون الأكسيد واقيًا، وتؤدي إضافة الكلوريد إلى تآكل نُقري. [ 13 ]

إلى جانب الكلوريدات، تشمل الأنيونات الأخرى المتورطة في التآكل النُقري الثيوسلفات ( S₂O₃²⁻ ) ، والفلوريدات ، واليوديدات . كما أن ظروف المياه الراكدة ذات التركيزات المنخفضة من الأكسجين المذاب تُهيئ بيئةً مواتيةً للتآكل النُقري. تُعد الثيوسلفات من المركبات شديدة التآكل، وتتكون نتيجة الأكسدة الجزئية للبيريت ( FeS₂ ، وهو ثاني كبريتيد الحديدوز)، أو الاختزال الجزئي للكبريتات بواسطة الكائنات الدقيقة ، أو بواسطة البكتيريا المختزلة للكبريتات . تُشكل الثيوسلفات مصدر قلقٍ للتآكل في العديد من الصناعات التي تتعامل مع المركبات المشتقة من الكبريت، مثل: معالجة خامات الكبريتيد ، وآبار النفط وخطوط الأنابيب التي تنقل النفط الملوث، ومصانع إنتاج ورق الكرافت ، وصناعة التصوير الفوتوغرافي، ومصانع الميثيونين والليسين .

تأثير ظروف الأكسدة والاختزال

على الرغم من أنه في المثال المذكور آنفًا، تم دائمًا مراعاة الظروف المؤكسدة مع انخفاض الأكسجين المذاب في المناطق الكاثودية، إلا أن التآكل النُقري قد يحدث أيضًا في ظل ظروف لاهوائية أو اختزالية. في الواقع، فإن الأنواع المختزلة الضارة جدًا من الكبريت ( H₂S ، HS⁻ ) تُسبب التآكل النُقري .، S 2−، HS–S −، -S–S −، S 0 و Sلا يمكن أن يوجد ( 2O2−3) إلا في ظل ظروف اختزالية. [ 14 ] علاوة على ذلك، في حالة الفولاذ والفولاذ المقاوم للصدأ، فإن الظروف الاختزالية تساعد على إذابة طبقة الأكسيد الواقية (γ- Fe الكثيفة) .2 O3 ) لأنFe 2+وهو أكثر قابلية للذوبان من Fe 3+وبالتالي، تُسهم الظروف المُختزلة في تفكك طبقة الأكسيد الواقية (بدء التآكل، وتكوين النوى). وبذلك، تُمارس عوامل الاختزال تأثيرًا مُعاكسًا لعوامل الأكسدة (الكرومات، والنتريت) المُستخدمة كمثبطات للتآكل لتحفيز إعادة تخميل الفولاذ عبر تكوين طبقة كثيفة من γ- Fe2 O3 طبقة واقية. وبالتالي، يمكن أن يحدث التآكل النقطي في ظل ظروف مؤكسدة ومختزلة، ويمكن أن يتفاقم في المياه قليلة الأكسجين بسبب التهوية التفاضلية، أو بسبب دورات التجفيف/الترطيب.

في ظل ظروف اختزال قوية ، وفي غياب الأكسجين المذاب في الماء أو المياه الجوفية، يمكن أن يكون مستقبل الإلكترونات ( عامل الأكسدة ) في المواقع الكاثودية ، حيث يحدث الاختزال، هو بروتونات الماء ( H + )، أو بروتونات كبريتيد الهيدروجين ( H2S )، أو في الظروف الحمضية في حالة الأكسدة الشديدة للبيريت في جو مؤكسد سابق، أيونات الحديديك المذابة ( Fe3 + ) .تُعرف هذه المواد بأنها عوامل مؤكسدة قوية للغاية. كما يجب مراعاة وجود أنواع الكبريت المختزلة الضارة والنشاط الميكروبي الذي يغذي دورة الكبريت ( أكسدة الكبريتيد التي قد يتبعها اختزال الكبريتات البكتيري ). تكون عمليات التآكل غير الحيوية ( أي غير العضوية) أبطأ عمومًا في الظروف اللاهوائية مقارنةً بالظروف الهوائية، ولكن وجود البكتيريا والأغشية الحيوية قد يُفاقم ظروف التدهور ويُسبب مشاكل غير متوقعة. قد تكون البنى التحتية الحيوية والمكونات المعدنية ذات العمر التشغيلي الطويل جدًا عرضةً للتآكل النُقري: على سبيل المثال، الحاويات المعدنية والأغلفة الخارجية المصممة لاحتواء النفايات المشعة عالية المستوى المُزججة والوقود النووي المُستنفد ، وحصرها في غلاف مُحكم الإغلاق ضد الماء لعشرات الآلاف من السنين في مستودعات جيولوجية عميقة.

مثبطات التآكل

توجد أنواع مختلفة من مثبطات التآكل . من بينها ، كانت الأنواع المؤكسدة مثل الكرومات ( CrO₄²⁻ ) والنتريت ( NO₂⁻ ) أول ما استُخدم لإعادة حالة التخميل في طبقة الأكسيد الواقية. في حالة الفولاذ تحديدًا، يُسهم كاتيون Fe²⁺ ، كونه نوعًا ذائبًا نسبيًا ، في تسهيل ذوبان طبقة الأكسيد ، مما يؤدي إلى فقدانها لخاصية التخميل. لاستعادة هذه الخاصية، يكمن المبدأ ببساطة في منع ذوبان طبقة الأكسيد عن طريق تحويل كاتيون Fe²⁺ ثنائي التكافؤ الذائب إلى كاتيون Fe³⁺ ثلاثي التكافؤ الأقل ذوبانًا . هذا النهج هو أيضًا أساس طلاء تحويل الكرومات المستخدم لتخميل سبائك الفولاذ والألومنيوم والزنك والكادميوم والنحاس والفضة والتيتانيوم والمغنيسيوم والقصدير . [ 15 ] : ص 1265 [ 16 ]

بما أن الكرومات سداسي التكافؤ مادة مسرطنة معروفة، فلا يمكن تصريف نفاياتها المائية بحرية في البيئة، كما أن الحد الأقصى لتركيزها المقبول في الماء منخفض للغاية.

يُعدّ النتريت أيضًا من العوامل المؤكسدة ، وقد استُخدم كمثبط للتآكل منذ خمسينيات القرن الماضي. [ 17 ] [ 18 ] [ 19 ] في ظل الظروف القاعدية السائدة في مياه مسام الخرسانة ، يحوّل النتريت أيونات الحديد الثنائي ( Fe²⁺ ) القابلة للذوبان نسبيًا إلى أيونات الحديد الثلاثي (Fe³⁺ ) الأقل ذوبانًا ، وبالتالي يحمي قضبان التسليح المصنوعة من الفولاذ الكربوني عن طريق تكوين طبقة جديدة أكثر كثافة من γ- Fe2 O3 على النحو التالي:

2 Fe²⁺ + 2 NO⁻² + 2 OH⁻ → Fe₂O₃ + 2 NO + H₂O

يمكن لمثبطات التآكل، عند وجودها بكميات كافية، أن توفر الحماية من التآكل النُقري. ومع ذلك، فإن انخفاض مستوياتها بشكل كبير قد يؤدي إلى تفاقم التآكل النُقري من خلال تكوين أقطاب موجبة موضعية.

إخفاقات هندسية ناتجة عن تآكل التنقر

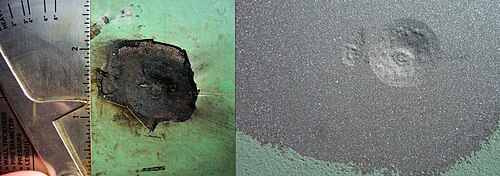

حفرة تآكل على الجدار الخارجي لخط أنابيب عند عيب في الطلاء قبل وبعد عملية السفع الرملي .
انهار جسر سيلفر في نهر أوهايو نتيجة لتشقق التآكل الناتج عن الإجهاد .

يمكن أن يتسبب ثقب واحد في نقطة حرجة في أضرار جسيمة. ومن الأمثلة على ذلك انفجار غوادالاخارا بالمكسيك في 22 أبريل 1992، عندما تسببت أبخرة البنزين المتراكمة في المجاري في تدمير كيلومترات من الشوارع. وقد نشأت هذه الأبخرة من تسرب البنزين عبر ثقب واحد ناتج عن التآكل بين أنبوب بنزين فولاذي وأنبوب مياه مطلي بالزنك . [ 20 ]

قد تتعرض الأسلحة النارية أيضًا للتآكل، وخاصةً في تجويف السبطانة عند استخدام ذخيرة أكالة وعدم تنظيف السبطانة بعد ذلك مباشرةً. [ 21 ] يمكن أن تؤدي التشوهات في تجويف السبطانة الناتجة عن التآكل إلى تقليل دقة السلاح الناري بشكل كبير. [ 22 ] وللحد من التآكل في تجاويف الأسلحة النارية، تحتوي معظم الأسلحة النارية الحديثة على تجويف مبطن بالكروم . [ 23 ]

يمكن أن يساعد التآكل النقطي أيضًا في بدء تشقق التآكل الإجهادي ، كما حدث عندما انهار قضيب واحد على جسر سيلفر في ولاية فرجينيا الغربية بالولايات المتحدة، مما أدى إلى مقتل 46 شخصًا على الجسر في ديسمبر 1967. [ 24 ]

في المختبرات، قد يؤدي التآكل النُقري إلى تلف المعدات، مما يقلل من كفاءتها أو عمرها الافتراضي. وتُعدّ شفاطات الأبخرة مصدر قلق خاص، إذ يجب أن تتناسب تركيبة مواد مجاري التهوية فيها مع النفايات السائلة الرئيسية المُراد تصريفها. [ 25 ] إذا كانت مادة التهوية المختارة غير مناسبة للنفايات السائلة الرئيسية، فإن التآكل النُقري الناتج سيمنع شفاط الأبخرة من احتواء الجسيمات الضارة المحمولة جوًا بشكل فعال. [ 26 ]

انظر أيضاً

مراجع

  1. ↑ فرانكل، جي إس (1998-06-01). "تآكل المعادن بالتنقر: مراجعة للعوامل الحاسمة" . مجلة الجمعية الكهروكيميائية . 145 (6): 2186-2198 . Bibcode : 1998JElS..145.2186F . doi : 10.1149/1.1838615 . hdl : 1811/45442 . ISSN 1945-7111 . تاريخ الاسترجاع: 2022-02-12 .
  2. 1 2 غو، بنغ؛ لا بلانت، إريكا كالاغون؛ وانغ، بو؛ تشين، شين؛ بالونيس، ماغدالينا؛ بوشي، ماثيو؛ سانت، غاوراف (22-05-2018). "الملاحظة المباشرة لتطورات تآكل التنقر على أسطح الفولاذ الكربوني على المقاييس النانوية إلى الميكروية" . التقارير العلمية . 8 (1): 7990. Bibcode : 2018NatSR...8.7990G . doi : 10.1038/s41598-018-26340-5 . ISSN 2045-2322 . PMC 5964123. PMID 29789654 .
  3. ↑ ماكدونالد، ديجبي د. (1992-12-01). "نموذج العيب النقطي للحالة الخاملة" . مجلة الجمعية الكهروكيميائية . 139 (12): 3434-3449 . Bibcode : 1992JElS..139.3434M . doi : 10.1149/1.2069096 . ISSN 1945-7111 . تاريخ الاسترجاع: 2022-02-13 .
  4. ↑ ماكدونالد، ديجبي د. (15 يناير 2011). "تاريخ نموذج العيوب النقطية للحالة الخاملة: مراجعة موجزة لجوانب نمو الطبقة الرقيقة" . مجلة إلكتروكيميكا أكتا . التطورات في علم التآكل للتنبؤ بالعمر الافتراضي والاستدامة. مختارات من أوراق المؤتمر الربيعي الثامن لجمعية مهندسي الكهرباء والإلكترونيات، 2-5 مايو 2010، كولومبوس، أوهايو، الولايات المتحدة الأمريكية. 56 (4): 1761-1772 . doi : 10.1016/j.electacta.2010.11.005 . ISSN 0013-4686 . تاريخ الاسترجاع: 13 فبراير 2022 .
  5. ↑ ماكدونالد، ديجبي د. (2012-03-01). "بعض التجارب الشخصية في مجال الخمول - مراجعة لنموذج العيوب النقطية لنمو الأغشية". المجلة الروسية للكيمياء الكهربائية . 48 (3): 235-258 . doi : 10.1134/S1023193512030068 . ISSN 1608-3342 . S2CID 96662065 .
  6. ↑ دليل الجمعية الأمريكية للمعادن، المجلد 13، "التآكل"، رقم ISBN 0-87170-007-7الجمعية الأمريكية لعلم الأحياء الدقيقة الدولية، 1987
  7. ↑ "تآكل التنقر" . substech.com . 21 يوليو 2015. تم الاطلاع عليه بتاريخ 4 ديسمبر 2020 .
  8. ↑ راجا، بانديان بوثي؛ غوريشياميري، سيد مجتبى؛ إسماعيل، محمد (2015-06-01). "مثبطات التآكل الطبيعية لحديد التسليح في الخرسانة - مراجعة" . مجلة مراجعة ورسائل الأسطح . 22 (3): 1550040– 1550608. رمز Bibcode : 2015SRL....2250040R . doi : 10.1142/S0218625X15500407 . ISSN 0218-625X . تاريخ الاسترجاع: 2022-02-13 .
  9. ↑ Princeton.edu ، تآكل الحفرة.
  10. ↑ ويب، إريك ج.؛ ألكاير، ريتشارد س. (1 يونيو 2002). "بدء التنقر عند شوائب الكبريتيد المفردة في الفولاذ المقاوم للصدأ. الجزء الأول: قياسات الخلايا الكهروكيميائية الدقيقة" . مجلة الجمعية الكهروكيميائية . 149 (6): 272-279. رمز Bibcode : 2002JElS..149B.272W . doi : 10.1149/1.1474430 . ISSN 1945-7111 . تاريخ الاسترجاع: 25 مارس 2018 .
  11. ↑ ويب، إريك ج.؛ ألكاير، ريتشارد س. (1 يونيو 2002). "بدء التنقر عند شوائب الكبريتيد المفردة في الفولاذ المقاوم للصدأ. الجزء الثاني: الكشف عن الرقم الهيدروجيني الموضعي والكبريتيد والثيوسلفات" . مجلة الجمعية الكهروكيميائية . 149 (6): 280-285. رمز Bibcode : 2002JElS..149B.280W . doi : 10.1149/1.1474431 . ISSN 1945-7111 . تاريخ الاسترجاع: 25 مارس 2018 .
  12. ↑ تشي، غوانغفانغ؛ يي، دانكينغ؛ ليو، هويتشون (مارس-أبريل 2020). "تأثير الخشونة على التآكل الكهروكيميائي وتآكل التنقر لسبائك Ti-6Al-4V في محلول حمض الهيدروكلوريك بتركيز 12% وزنيًا عند 35 درجة مئوية" . مجلة أبحاث وتكنولوجيا المواد . 9 (2): 1162-1174 . doi : 10.1016/j.jmrt.2019.11.044 . وجد برادان وآخرون أن زيادة مساحة السطح المتاحة يمكن أن تزيد من معدل التآكل، وأن مساحة السطح تزداد مع زيادة خشونة السطح.
  13. ↑ يو، شيانغ؛ السعدي، سعد؛ تشاو، شياو لينغ؛ رحمن، آر كي سينغ (أكتوبر 2021). " دراسات كهروكيميائية للفولاذ في بيئات الخرسانة المكونة من مياه البحر ورمال البحر" . المواد . 14 (19): 5713. Bibcode : 2021Mate...14.5713Y . doi : 10.3390/ma14195713 . PMC 8510146. PMID 34640111. من المعروف أن قضبان التسليح المصنوعة من الفولاذ الطري تُشكّل طبقة تخميل واقية في البيئة القلوية القوية للخرسانة (عندما يكون الرقم الهيدروجيني > 10). ومع ذلك ، يمكن أن تتلف هذه الطبقة بفعل أيونات الكلوريد وغيرها من الأيونات الضارة، التي تنتشر من المحيط أو البيئة الصناعية عبر مصفوفة الخرسانة إلى سطح قضبان الفولاذ، مما يتسبب في تآكل سريع لها.
  14. ↑ هيسكث، ج.؛ ديكنسون، إي. جيه. إف.؛ مارتن، إم. إل.؛ هايندز، ج.؛ تورنبول، أ. (2021-04-15). "تأثير كبريتيد الهيدروجين على تآكل التنقر للفولاذ المقاوم للصدأ 316L في محلول ملحي لحقول النفط" . علم التآكل . 182 109265. Bibcode : 2021Corro.18209265H . doi : 10.1016/j.corsci.2021.109265 . ISSN 0010-938X . PMC 8276138. PMID 34267394 .
  15. ↑ KH Jürgen, Buschow, Robert W. Cahn, Merton C. Flemings, Bernhard Ilschner, Edward J. Kramer, and Subhash Mahajan (2001): Encyclopedia of Material – Science and Technology , Elsevier, Oxford, UK.
  16. ↑ جوزيف هـ. أوزبورن (2001): "ملاحظات حول طلاءات تحويل الكرومات من منظور سول-جل". التقدم في الطلاءات العضوية ، المجلد 41، العدد 4، الصفحات 280-286. doi : 10.1016/S0300-9440(01)00143-6
  17. ↑ بوربيه، مارسيل؛ فان ريسيلبيرغ، بيير (1950-09-01). "آلية كهروكيميائية لتثبيط التآكل بواسطة الكرومات والنتريتات وغيرها من المؤكسدات". التآكل . 6 (9): 313-315 . doi : 10.5006/0010-9312-6.9.313 . ISSN 0010-9312 .
  18. ↑ براير، إم جيه؛ كوهين، إم. (1953-05-01). "تثبيط تآكل الحديد بواسطة بعض مثبطات الأنود" . مجلة الجمعية الكهروكيميائية . 100 (5): 203. doi : 10.1149/1.2781106 . ISSN 1945-7111 . تاريخ الاسترجاع : 2022-02-13 .
  19. ↑ هوار، تي بي (1958-02-01). "تثبيط التآكل بواسطة النتريت: بعض الحالات العملية". التآكل . 14 (2): 63-64 . doi : 10.5006/0010-9312-14.2.63 . ISSN 0010-9312 .
  20. ↑ "انفجار في المجاري بسبب التآكل" . أطباء التآكل.
  21. ↑ "كيف تُتلف الذخيرة المسببة للتآكل الأسلحة بسرعة" . youtube.com . Backyard Ballistics. 2 أغسطس 2019. مؤرشف من الأصل في 5 يونيو 2023.
  22. ↑ "مُحطّمو سميث: هل البراميل المطلية بالكروم أقل دقة؟" . youtube.com . براونيلز . 30 مارس 2021. مؤرشف من الأصل في 5 يونيو 2023.
  23. ↑ "الطلاء بالكروم مقابل النتردة في حمام الملح: أي تشطيب للبرميل أفضل؟" . شركة كرايتيريون باريلز، 11 ديسمبر 2017. مؤرشف من الأصل في 28 مايو 2023.
  24. ↑ انهيار جسر سيلفر ، أطباء التآكل، تاريخ القراءة: 13 مايو 2016
  25. ↑ كريتلين، سكوت (8 فبراير 2022). "نظرة عامة على إنشاء مجاري العادم الخطرة واختيار المواد" . BHDP . تم الاطلاع عليه في 25 أغسطس 2023 .
  26. ↑ سرينيفاس، بي إن (7 يوليو 2020). "التآكل خطر خفي، لا تتجاهله في مختبرك" . كيواني . تم الاطلاع عليه في 25 أغسطس 2023 .

للمزيد من القراءة

المكتبة الأكاديمية – كتب إلكترونية جامعية مجانية على الإنترنت (2022). "التآكل الناتج عن الكلوريد" . إيبراري . تاريخ الاسترجاع: 12 فبراير 2022 .

هيراو، هيروشي؛ يامادا، كازو؛ تاكاهاشي، هاروكا؛ زيبارا، حسن (2005). "تقدير ارتباط الكلوريد بالأسمنت باستخدام منحنيات امتزاز الهيدرات" . مجلة تكنولوجيا الخرسانة المتقدمة . 3 (1): 77-84 . doi : 10.3151/jact.3.77 . eISSN 1347-3913 . ISSN 1346-8014 . تاريخ الاسترجاع: 19 فبراير 2022 .

جالان، إيزابيل؛ جلاسر، فريدريك ب. (1 فبراير 2015). "الكلوريد في الأسمنت" . مجلة أبحاث الأسمنت المتقدمة . 27 (2): 63-97 . doi : 10.1680/adcr.13.00067 . الرقم الدولي الموحد للدوريات الإلكترونية : 1751-7605 . الرقم الدولي الموحد للدوريات المطبوعة: 0951-7197 . تاريخ الاسترجاع: 19 فبراير 2022 .

نيومان، روجر (2010-01-01). "تآكل المعادن بالتنقر" . مجلة الجمعية الكهروكيميائية . 19 (1): 33-38 . Bibcode : 2010ECSIn..19a..33N . doi : 10.1149/2.F03101if . ISSN 1944-8783 . S2CID 138876686 .

ماكدونالد، ديجبي د.؛ روبرتس، بروس؛ هاين، جيمس ب. (1978-01-01). "تآكل الفولاذ الكربوني بفعل الكبريت العنصري الرطب" . علم التآكل . 18 (5): 411-425 . Bibcode : 1978Corro..18..411M . doi : 10.1016/S0010-938X(78)80037-7 . ISSN 0010-938X . تاريخ الاسترجاع: 2022-02-13 .

تشودري، لوكيش؛ ماكدونالد، ديجبي د.؛ ألفانتازي، أكرم (1 يونيو 2015). "دور الثيوسلفات في تآكل الفولاذ: مراجعة". التآكل . 71 (9): 1147-1168 . doi : 10.5006/1709 . ISSN 0010-9312 .

بايك، سي إتش؛ وايت، إتش إس؛ ألكاير، آر سي (1 نوفمبر 2000). "الكشف عن أنواع الكبريت المذابة من الشوائب في الفولاذ المقاوم للصدأ باستخدام المجهر الكهروكيميائي الماسح" . مجلة الجمعية الكهروكيميائية . 147 (11): 4120-4124 . رمز Bibcode : 2000JElS..147.4120P . doi : 10.1149/1.1394028 . eISSN 1945-7111 . ISSN 0013-4651 . تاريخ الاسترجاع: 25 مارس 2018 .

نيومان، آر سي؛ إسحاق، إتش إس؛ ألمان، بي. (1982-05-01). "تأثير مركبات الكبريت على سلوك التنقر للفولاذ المقاوم للصدأ من النوع 304 في محاليل الكلوريد شبه المتعادلة" . التآكل . 38 (5): 261-265 . doi : 10.5006/1.3577348 . ISSN 0010-9312 . تاريخ الاسترجاع: 2018-03-25 .

هيسكث، ج.؛ ديكنسون، إي. جيه. إف.؛ مارتن، إم. إل.؛ هايندز، ج.؛ تورنبول، أ. (15 أبريل 2021). "تأثير كبريتيد الهيدروجين على تآكل التنقر للفولاذ المقاوم للصدأ 316L في محلول ملحي لحقول النفط" . مجلة علوم التآكل . 182 109265. Bibcode : 2021Corro.18209265H . doi : 10.1016/j.corsci.2021.109265 . ISSN 0010-938X . PMC 8276138. PMID 34267394 .
