IEC 60269

في مجال الهندسة الكهربائية ، تُعدّ المواصفة القياسية IEC 60269 مجموعة من المعايير الفنية الخاصة بصمامات الطاقة ذات الجهد المنخفض . ^{[ 1 ]} تتألف هذه المواصفة من أربعة مجلدات، تُفصّل المتطلبات العامة، وصمامات التطبيقات الصناعية والتجارية، وصمامات التطبيقات السكنية، وصمامات حماية أشباه الموصلات. تُوحّد هذه المواصفة القياسية الدولية (IEC) العديد من المعايير الوطنية، مما يُحسّن من إمكانية تبادل الصمامات في التجارة الدولية. تتميز جميع الصمامات ذات التقنيات المختلفة، التي خضعت لاختبارات مطابقة لمعايير IEC، بخصائص متشابهة في التيار والزمن، مما يُسهّل عملية التصميم والصيانة.

• IEC 60269-1 – الصمامات ذات الجهد المنخفض – الجزء 1: المتطلبات العامة
• IEC 60269-2 – مصهرات الجهد المنخفض – الجزء 2: المتطلبات التكميلية للمصهرات المستخدمة من قبل الأشخاص المصرح لهم (المصهرات المستخدمة بشكل أساسي في التطبيقات الصناعية) – أمثلة على أنظمة المصهرات القياسية من A إلى I
• IEC 60269-3 – مصهرات الجهد المنخفض – الجزء 3: متطلبات إضافية للمصهرات المستخدمة من قبل الأشخاص غير المهرة (المصهرات المستخدمة بشكل أساسي في المنازل والتطبيقات المماثلة) – أمثلة على أنظمة المصهرات القياسية من A إلى F
• IEC 60269-4 – الصمامات ذات الجهد المنخفض – الجزء 4: المتطلبات التكميلية لوصلات الصمامات لحماية أجهزة أشباه الموصلات
• IEC 60269-5 – الصمامات ذات الجهد المنخفض – الجزء 5: إرشادات استخدام الصمامات ذات الجهد المنخفض
• IEC 60269-6 – الصمامات ذات الجهد المنخفض – الجزء 6: المتطلبات التكميلية لوصلات الصمامات لحماية أنظمة الطاقة الشمسية الكهروضوئية
• IEC 60269-7 – الصمامات ذات الجهد المنخفض – الجزء 7: المتطلبات التكميلية لوصلات الصمامات لحماية البطاريات وأنظمة البطاريات

في معايير اللجنة الكهروتقنية الدولية (IEC)، يُطلق على العنصر القابل للاستبدال اسم وصلة المصهر ، ويُطلق على مجموعة وصلة المصهر وحامل المصهر اسم المصهر . أما في معايير أمريكا الشمالية، فيُطلق على العنصر القابل للاستبدال اسم المصهر فقط .

يوحد معيار IEC 60269 الخصائص الكهربائية للصمامات القابلة للتبديل في الأبعاد مع الصمامات المصنعة وفقًا للمعايير البريطانية أو الألمانية أو الفرنسية أو الإيطالية السابقة. ^{[ 2 ]} يحدد المعيار فئات التطبيقات التي تصنف خصائص التيار الزمني لكل نوع من أنواع الصمامات. فئة التطبيق عبارة عن رمز مكون من رقمين.

• الحرف الأول هو "أ" إذا كان المصهر مخصصًا للحماية من قصر الدائرة فقط؛ يجب أن يوفر الجهاز المرتبط به الحماية من الحمل الزائد.
• الحرف الأول هو "g" إذا كان المصهر مصممًا للعمل حتى مع تيارات منخفضة جدًا، مثل تلك التي تتسبب في احتراقه خلال ساعة واحدة. تُعتبر هذه المصهرات من المصهرات العامة لحماية الأسلاك.

يشير الحرف الثاني إلى نوع المعدات أو النظام المراد حمايته:

• البطاريات - البطاريات وأنظمة تخزين طاقة البطاريات وفقًا للمعيار 60269-7
• D – صمامات تأخير زمني أمريكية شمالية لدوائر المحركات، صمامات UL 248
• ج – الحماية العامة للأسلاك والكابلات
• م – محركات
• N – موصلات مصممة وفقًا للممارسات في أمريكا الشمالية، صمامات UL 248
• الخلايا الكهروضوئية - مصفوفات الخلايا الكهروضوئية الشمسية وفقًا للمعيار 60269-6
• R، S – مقومات أو أشباه موصلات وفقًا للمعيار 60269-5
• Tr – المتحولون

أي مصهرات مصنعة وفقًا لمعيار IEC 60269 وتحمل نفس فئة التطبيق (على سبيل المثال، gG أو aM) ستتمتع بخصائص كهربائية وخصائص تيار-زمن وتبديد طاقة مماثلة لأي مصهر آخر، حتى لو كانت المصهرات مصنعة في عبوات موحدة وفقًا للمعايير الوطنية السابقة. يمكن استبدال المصهرات من نفس فئة التطبيق ببعضها البعض بشرط ألا يتجاوز تصنيف جهد الدائرة تصنيف المصهر.

الاختبارات الموصى بها على الصمامات وفقًا لمعيار IEC 60269 هي:

1. اختبار ارتفاع درجة الحرارة وتبديد الطاقة
2. اختبار عدم الانصهار واختبار الانصهار
3. التحقق من اختبار التيار المقنن
4. اختبار التحميل الزائد
5. التحقق من خصائص التيار الزمني والبوابات

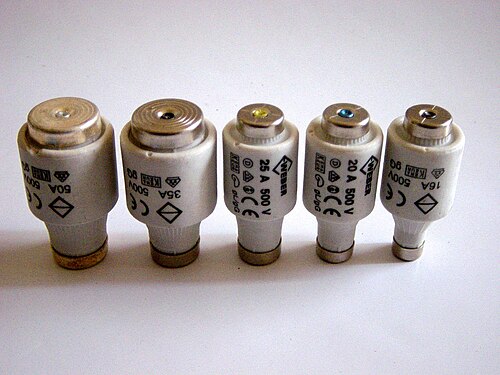

تتميز خراطيش المصهرات من النوع D (Diazed، وهي كلمة ألمانية تعني " خيط إديسون ثنائي الأجزاء متدرج قطريًا " ) بجسم خزفي على شكل زجاجة مع أغطية طرفية معدنية، وتُستخدم مع حوامل مصهرات ملولبة. طُرحت هذه الخراطيش عام 1909 من قِبل شركة سيمنز، وهي متوفرة اليوم بخمسة أحجام مختلفة، بقدرات تتراوح من 2 أمبير إلى 200 أمبير (انظر الجدول)، مع أن مصهرات D II وD III هي الأكثر شيوعًا. يتكون رمز الحجم من الحرف D متبوعًا برقم روماني. تتميز الأنواع ذات الجهد العالي، التي تصل قدرتها إلى 750 فولت، بمسافات فصل أطول، وهي أطول من المصهرات ذات الجهد المنخفض. تتوفر هذه الخراطيش بقدرات قطع تصل إلى 50 كيلو أمبير RMS، وهي مُصممة للاستخدام كحماية رئيسية للتيار الكهربائي الوارد من شبكة الكهرباء.

تم طرح مصهرات النوع D0 (المُزوَّدة بطبقة عازلة) في عام 1967، وهي تستخدم نفس المبدأ، ولكنها تتميز بجسم أسطواني أصغر. وهي متوفرة بثلاثة أحجام مختلفة بقدرات تتراوح من 2  أمبير إلى 100  أمبير (انظر الجدول).

يمكن تثبيت حوامل الفيوزات بمسامير على لوحة، أو توصيلها بقضبان التوصيل، أو تركيبها على قضبان DIN. بالنسبة لفيوزات Neozed، تتوفر أيضًا قواعد فيوزات مزودة بمفاتيح فصل مدمجة. يُعزز تغيير الفيوزات مع فصل الدائرة سلامة المستخدم. في الإصدارات الجديدة من مفاتيح فصل الأحمال هذه، لم تعد خراطيش الفيوزات تُثبّت بمسامير، بل بمشابك زنبركية.

تُصنع حوامل الفيوزات التقليدية من غلاف معدني موصل مغطى بغطاء خزفي غير موصل. تحت تأثير الضغط الميكانيكي، قد يتشقق الغطاء جزئيًا أو كليًا، كاشفًا العنصر الموصل. قد يحدث ذلك إذا سقط حامل الفيوز عن طريق الخطأ أو إذا استخدم أحدهم قوة مفرطة لربطه. تشكل الأغلفة المعدنية المكشوفة خطرًا جسيمًا للصعق الكهربائي، ويجب استبدالها فورًا مع اتخاذ أقصى درجات الحيطة والحذر من قبل فنيين مدربين.

يختلف قطر الغطاء الطرفي الأصغر (الجزء العلوي من الزجاجة) باختلاف قيمة المصهر: فالقيم الأعلى تتطلب أغطية طرفية أعرض. يحتوي الجزء الثابت من حامل المصهر على حلقة قياس (عادةً ما تكون مُرمّزة بالألوان)، والتي تقبل أغطية طرفية حتى قطر معين. لذلك، لا يمكن تركيب مصهر ذي قيمة أعلى مما تسمح به حلقة القياس. يُحدد حجم حلقة القياس بناءً على قيمة التيار للدائرة المراد حمايتها. يُنصح بتغيير حلقات القياس فقط من قِبل فنيين مُعتمدين.

يحتوي الغطاء الطرفي الأكبر (قاع الزجاجة) في وسطه على زر صغير زنبركي مثبت بسلك رفيع، يعمل كمؤشر لانصهار الفيوز. عند انصهار الفيوز، ينقطع السلك ويقذف الزنبرك زر المؤشر. وبالتالي، يشير فقدان المؤشر أو تحركه من مكانه إلى انصهار الفيوز. يحتوي الجزء القابل للإزالة من حامل الفيوز على نافذة صغيرة تسمح بفحص المؤشر دون الحاجة إلى إزالة الفيوز. عادةً ما يحتوي زر المؤشر على نقطة ملونة تشير إلى قيمة الفيوز (انظر الجدول).

تُستخدم مصهرات النوع D لحماية الدوائر الكهربائية حتى 500  فولت تيار متردد في المنشآت السكنية والتجارية، وأحيانًا لحماية المحركات الكهربائية. في المقابل، صُممت مصهرات النوع D0 الأحدث للعمل بجهد 400 فولت، وهو الحد الأقصى للجهد الكهربائي في المنشآت المنزلية الأوروبية ثلاثية الطور. وهذا أيضًا أحد أسباب صغر حجمها مقارنةً بمصهرات النوع D القديمة. الفئة التشغيلية الأكثر شيوعًا هي gG (للأغراض العامة، وكانت تُعرف سابقًا باسم gL)، ولكن تتوفر فئات أخرى. عادةً ما ينقطع مصهر الفئة gG خلال 2-5 ثوانٍ عند خمسة أضعاف التيار المقنن، وخلال 0.1-0.2 ثانية عند عشرة أضعاف التيار المقنن.

حلقات القياس ومؤشرات الصمامات مُرمّزة بالألوان للتيار الاسمي:

نظام دي (مصاب بالذهول)

مقاس	التيار المحدد	خيط
DI (سويسري)	2  أ، 4  أ، 6  أ، 10  أ، 16  أ	SE21
DI (NDz)	2  أمبير، 4  أمبير، 6  أمبير، 10  أمبير، 16  أمبير، 20  أمبير، 25  أمبير	E16
دي 2	2  أمبير، 4  أمبير، 6  أمبير، 10  أمبير، 13  أمبير، 16  أمبير، 20  أمبير، 25  أمبير	E27
د 3	35  أمبير، 40  أمبير، 50  أمبير، 63  أمبير	E33
د 4	80  أمبير، 100  أمبير	G 1¼ بوصة
العنف المنزلي	125  أمبير، 160  أمبير، 200  أمبير	G 2 بوصة

• نادراً ما يتم استخدام المقاسين D IV و DV
• لا يعتبر كل من DI و DV جزءًا من معيار IEC 60269 (يتوافقان مع المعايير الوطنية القديمة)

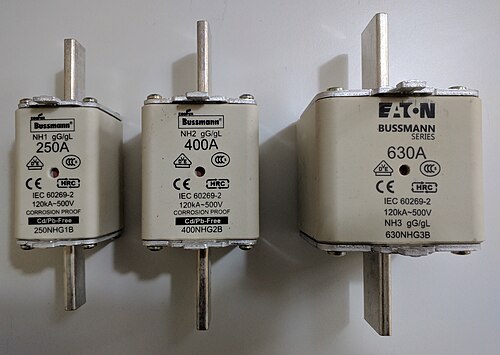

تتميز مصهرات NH ^{[ 3 ]} بجسم مربع أو مستطيل الشكل وأطراف توصيل من نوع الشفرة. هذه المصهرات أكبر حجماً ولها قدرة تحمل أعلى من مصهرات البرغي، حيث تتجاوز 100 كيلو أمبير. تُستخدم مصهرات NH على نطاق واسع في المصانع الصناعية وكذلك في تطبيقات شبكة الكهرباء العامة ، مثل محطات التحويل الكهربائية ولوحات توزيع الكهرباء ، أو في صناديق التوصيل المنزلية في المباني.

يمكن استبدال مصهرات NH مع وجود التيار الكهربائي في الدائرة، ولكن هذا يتطلب تدريبًا خاصًا وأدوات خاصة ومعدات وقاية شخصية . قد يكون من الضروري استخدام حصيرة عازلة وقفازات عازلة. سحب أي خرطوشة مصهر تحت الحمل قد يتسبب في حدوث قوس كهربائي ، مما قد يؤدي إلى إصابات خطيرة ومميتة في حال عدم استخدام معدات الوقاية. تسهل مفاتيح فصل NH عملية استبدال الخراطيش بأمان.

يتم تصنيع صمامات NH في نطاقات تصنيف تيار متعددة.

في التركيبات السكنية البريطانية ، توجد في القوابس الكهربائية القياسية البريطانية (13 أمبير) فيوزات أسطوانية بقطر 6.3 مم  وطول 25.4  مم (Ø 6.3 × 25.4  مم) مطابقة للمعيار البريطاني BS 1362.  وتنص المواصفات على أن تكون الفيوزات مملوءة بالرمل ، ذات جسم خزفي وموصلات معدنية في نهاياتها  بطول 5.5 مم.
