م.2

الموسوعة الحرة

محرك أقراص الحالة الصلبة Kingston NV2 بسعة 2 تيرابايت بتقنية NVMe
محرك أقراص الحالة الصلبة 2230 NVMe Gen4 مع إزالة الملصق الخاص به لإظهار ذاكرة NAND ووحدة تحكم NAND ( KIOXIA BG6)

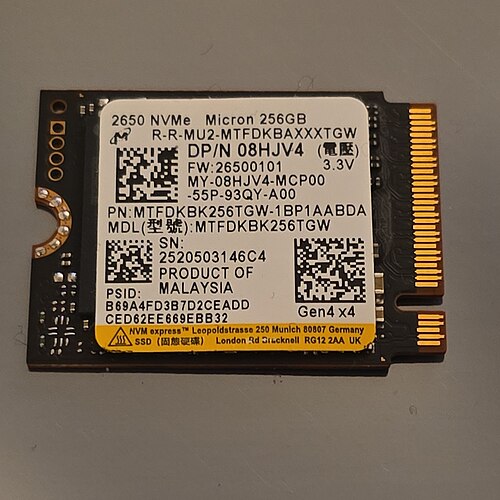

محرك أقراص صلبة Micron 2650 SSD بسعة 256 جيجابايت، طراز MTFDKBK256TGW

M.2 (تُنطق "إم-دوت-تو")، [ 1 ] والمعروفة سابقًا باسم عامل الشكل من الجيل التالي ( NGFF )، هي مواصفة لبطاقات وموصلات التوسعة الداخلية للحاسوب. وقد طُوّرت لتحل محل معايير Mini SATA ( mSATA ) وMini PCIe ( mPCIe ) الأقدم .

يدعم منفذ M.2 مجموعة متنوعة من أحجام الوحدات وأنواع الواجهات، مما يوفر مرونة أكبر للأجهزة الحديثة. ويُستخدم على نطاق واسع في الأنظمة المدمجة مثل أجهزة الكمبيوتر المحمولة فائقة النحافة وأجهزة الكمبيوتر اللوحية ، وخاصةً لمحركات الأقراص الصلبة (SSD)، نظرًا لصغر حجمه وأدائه العالي مقارنةً بمنفذ mSATA. [ 2 ] [ 3 ] [ 4 ]

يوفر موصل M.2 خيارات توصيل متعددة، بما في ذلك ما يصل إلى أربعة مسارات PCI Express ، بالإضافة إلى Serial ATA 3.0 و USB 3.0 . تختلف الواجهات المدعومة باختلاف الجهاز ونظام التشغيل المضيف. تستخدم وحدات وفتحات M.2 علامات مميزة مختلفة للإشارة إلى الواجهات المدعومة ومنع التركيبات غير المتوافقة. [ 2 ] [ 3 ] [ 5 ]

بالنسبة لأجهزة التخزين، يدعم منفذ M.2 كلاً من بروتوكول واجهة التحكم المضيف المتقدمة (AHCI) الأقدم وبروتوكول NVM Express (NVMe) الأحدث . يوفر بروتوكول AHCI التوافق مع أنظمة التشغيل والأنظمة القديمة القائمة على SATA، بينما صُمم بروتوكول NVMe خصيصًا لمحركات الأقراص الصلبة SSD عالية السرعة، ويتيح أداءً أسرع بكثير من خلال دعم عمليات الإدخال/الإخراج المتعددة والمتزامنة . [ 2 ] : 14 [ 6 ]

سمات

بنية برمجية عالية المستوى لتقنية SATA Express (المستخدمة أيضًا في M.2)، [ 2 ] : 14 تدعم أجهزة SATA و PCIe عبر AHCI أو NVMe . [ 6 ] : 4

يمكن لوحدات M.2 دمج وظائف متعددة، بما في ذلك فئات الأجهزة التالية: واي فاي ، وبلوتوث ، والملاحة عبر الأقمار الصناعية ، والاتصال قريب المدى (NFC)، والراديو الرقمي ، وواي جيجابت ، وشبكة WAN اللاسلكية (WWAN)، ومحركات الأقراص الصلبة (SSD). [ 7 ] مواصفات SATA الإصدار 3.2 ، في نسختها الذهبية اعتبارًا من أغسطس 2013. يُوحّد معيار M.2 كصيغة جديدة لأجهزة التخزين ويحدد تصميمها المادي. [ 2 ] : 12 [ 8 ] تشمل ناقلات البيانات المتاحة عبر موصل M.2 كلاً من PCI Express (PCIe)  3.0 والإصدارات الأحدث، و Serial ATA (SATA)  3.0، و USB  3.0؛ وجميع هذه المعايير متوافقة مع الإصدارات السابقة .

توفر مواصفات M.2 ما يصل إلى أربعة مسارات PCI Express ومنفذ SATA 3.0 منطقي واحد (6  جيجابت/ثانية)، وتُعرضها عبر نفس الموصل، مما يسمح بوجود أجهزة تخزين PCI Express وSATA على شكل وحدات M.2. توفر مسارات PCI Express المعروضة اتصال PCI Express مباشرًا بين المضيف وجهاز التخزين، دون أي طبقات إضافية من تجريد ناقل البيانات . [ 9 ] مواصفات PCI-SIG M.2، في مراجعتها 1.0 بتاريخ ديسمبر 2013. [2]: 12 [10] ، يقدم مواصفات M.2 مفصلة. [ 2 ] : 12 [ 10 ]

واجهات التخزين

تتوفر ثلاثة خيارات لواجهات الأجهزة المنطقية ومجموعات الأوامر المستخدمة للتفاعل مع أجهزة تخزين M.2، والتي يمكن استخدامها اعتمادًا على نوع جهاز تخزين M.2 ودعم نظام التشغيل المتاح : [ 2 ] : 14 [ 6 ] [ 9 ]

SATA القديم
يستخدم مع محركات أقراص الحالة الصلبة SATA، ويتم توصيله من خلال برنامج تشغيل AHCI ومنفذ SATA 3.0 القديم  (6  جيجابت/ثانية) المعروض من خلال موصل M.2.
PCI Express باستخدام AHCI
يُستخدم هذا النظام مع محركات أقراص الحالة الصلبة PCI Express، ويتم ربطه عبر برنامج تشغيل AHCI ، ويوفر مسارات PCI Express، مما يضمن التوافق مع الإصدارات السابقة ودعم SATA الواسع في أنظمة التشغيل، ولكن على حساب انخفاض الأداء. طُوّر AHCI عندما كان الغرض من محول ناقل المضيف (HBA) في النظام هو ربط وحدة المعالجة المركزية/الذاكرة بنظام تخزين أبطأ بكثير يعتمد على وسائط مغناطيسية دوارة ؛ ونتيجة لذلك، يعاني AHCI من بعض أوجه القصور المتأصلة عند تطبيقه على أجهزة SSD، التي تعمل بشكل أقرب إلى ذاكرة الوصول العشوائي (RAM) منها إلى وسائط التخزين الدوارة.
PCI Express باستخدام NVMe
تُستخدم تقنية NVMe مع محركات أقراص الحالة الصلبة PCI Express، وتتصل بها عبر برنامج تشغيل NVMe ، وتوفر مسارات PCI Express، كواجهة تحكم مضيف عالية الأداء وقابلة للتوسع، مصممة ومحسّنة خصيصًا للتوافق مع محركات أقراص الحالة الصلبة PCI Express. صُممت NVMe من الصفر، مستفيدةً من زمن الاستجابة المنخفض والتوازي المُحسّن لمحركات أقراص الحالة الصلبة PCI Express، ومكملةً للتوازي في وحدات المعالجة المركزية والمنصات والتطبيقات الحديثة . بشكل عام، تتمثل المزايا الرئيسية لتقنية NVMe مقارنةً بتقنية AHCI في قدرة NVMe على استغلال التوازي في أجهزة وبرامج المضيف، استنادًا إلى مزايا تصميمها التي تشمل نقل البيانات بمراحل أقل، وعمق أكبر لقوائم الأوامر ، ومعالجة أكثر كفاءة للمقاطعات .

عوامل الشكل والترميز

فتحات تثبيت M.2 في الموضعين B و M، مع إزاحة مرئية للدبابيس على كل جانب من جوانب الوحدة. [ 11 ]

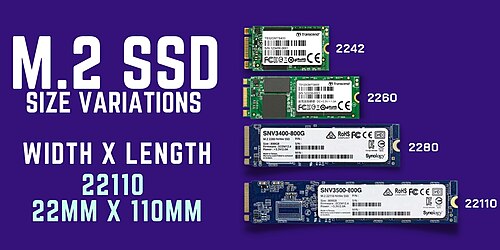

أمثلة على أحجام محركات أقراص الحالة الصلبة M.2. يشير الرقمان الأولان إلى العرض، بينما يشير باقي الرقمين إلى الطول بالملليمترات (مثال: 22110 = 22 مم عرض × 110 مم طول). لا تدعم جميع الأجهزة جميع الأحجام. [ 12 ]

يعتمد معيار M.2 على معيار mSATA ، الذي يستخدم عامل الشكل والموصل الحاليين لبطاقة PCI Express Mini Card (Mini PCIe) . يتيح معيار M.2 إمكانية استخدام لوحات دوائر مطبوعة (PCBs) أكبر، مما يسمح بوحدات أطول وتركيب المكونات على الوجهين. ونتيجة لذلك، يمكن لوحدات SSD من نوع M.2 توفير ضعف سعة التخزين ضمن نفس حجم جهاز mSATA. [ 2 ] : 20، 22-23 [ 4 ] [ 13 ]

وحدات M.2 مستطيلة الشكل، مزودة بموصل طرفي على أحد جوانبها وفتحة تثبيت نصف دائرية في منتصف الحافة المقابلة. يحتوي الموصل الطرفي على 75 موضعًا يصل عدد دبابيسها إلى 67 دبوسًا، بمسافة  0.5 مم بين الدبابيس ، مع إزاحة الدبابيس على الجانبين المتقابلين من لوحة الدوائر المطبوعة. كل دبوس في الموصل مصمم لتحمل جهد يصل إلى 50 فولت وتيار يصل إلى 0.5 أمبير ، بينما صُمم الموصل نفسه ليتحمل 60 دورة توصيل. [ 14 ] : 6 ومع ذلك، فإن العديد من فتحات M.2 (المقابس 1 و2 و3) الموجودة على اللوحات الأم لا توفر سوى طاقة تصل إلى 3.3 فولت . [ 15 ] [ 16 ] [ 17 ]

يسمح معيار M.2 بعرض وحدات يبلغ 12، 16، 22، و30  مم، وبأطوال تتراوح بين 16، 26، 30، 38، 42، 60، 80، و110  مم. تأتي بطاقات التوسعة M.2 المتوفرة تجاريًا في البداية  بعرض 22 مم، وبأطوال مختلفة تتراوح بين 30، 42، 60، 80، و110  مم. [ 3 ] [ 5 ] [ 14 ] [ 18 ] تحتوي رموز أحجام وحدات M.2 على كلٍ من العرض والطول؛ فعلى سبيل المثال، يشير الرمز "2242" إلى أن عرض الوحدة 22  مم وطولها 42  مم، بينما يشير الرمز "2280" إلى وحدة عرضها 22  مم  وطولها 80 مم.

يتم تركيب وحدة M.2 في موصل متوافق موجود على لوحة الدائرة الخاصة بالجهاز المضيف، ويتم تثبيت الوحدة في مكانها بواسطة برغي تثبيت واحد. يمكن تركيب المكونات على أي من جانبي الوحدة، ويحدد نوع الوحدة سُمك المكونات المسموح به؛ حيث يبلغ الحد الأقصى المسموح به لسُمك المكونات 1.5  مم لكل جانب، بينما يبلغ سُمك لوحة الدائرة المطبوعة 0.8 مم ± 10% . [ 10 ] تُستخدم موصلات مختلفة على جانب الجهاز المضيف لوحدات M.2 أحادية الجانب وثنائية الجانب، مما يوفر مسافات مختلفة بين بطاقة توسعة M.2 ولوحة الدائرة المطبوعة الخاصة بالجهاز المضيف. [ 4 ] [ 5 ] [ 14 ] عادةً ما تُصمم لوحات الدوائر على الأجهزة المضيفة لاستيعاب وحدات M.2 بأطوال متعددة، مما يعني أن المقابس القادرة على استيعاب وحدات M.2 الأطول عادةً ما تستوعب أيضًا الوحدات الأقصر من خلال توفير مواضع مختلفة لبرغي التثبيت. [ 19 ] [ 20 ]

مفتاح وحدة M.2 والواجهات المقدمة [ 5 ] : 8 [ 14 ] : 3 [ 21 ] [ 22 ] [ 23 ]
معرف المفتاحدبابيس مشقوقةالواجهات المُقدمةأبعادالاستخدامات
أ (المقبس  1)8-15منفذان PCIe ×1، منفذ USB 2.0 ، منفذ I2C ، وأربعة  منافذ DP    1630، 2230، 3030واي فاي ، WWAN ، نظام تحديد المواقع ، بلوتوث ، NFC
ب (المقبس  2)12-19SATA ، PCIe  ×2، USB  2.0 و 3.0، الصوت، UIM ، HSIC ، SSIC ، I2C و SMBus2230، 2242، 2260، 2280، 22110محرك أقراص الحالة الصلبة (SSD)
ج16-23محجوز للاستخدام المستقبلي
د20-27
E (المقبس  1)24-31منفذان  PCIe × 1، منفذ USB  2.0 ، منفذ I²C ، منفذ SDIO ، منفذ UART ، منفذ PCM ، ومنفذ CNVi  1630، 2230، 3030واي فاي ، WWAN ، نظام تحديد المواقع ، بلوتوث ، NFC
A+E (المقبس  1)8-15 و 24-31منفذان  PCIe × 1، منفذ USB  2.0 و CNVi  1630، 2230، 3030واي فاي ، WWAN ، نظام تحديد المواقع ، بلوتوث ، NFC
F28-35واجهة الذاكرة المستقبلية (FMI)
جي39-46مخصص للاستخدام المخصص (غير مستخدم في مواصفات M.2)
ح43–50محجوز للاستخدام المستقبلي
ج47–54
ك51–58
ل55–62
M (المقبس  3)59-66SATA و PCIe  ×4 و SMBus2230، 2242، 2260، 2280، 22110محرك أقراص الحالة الصلبة (SSD)
B+M (المقبس  2)12-19 و 59-66SATA و PCIe  ×2 و SMBus2230، 2242، 2260، 2280، 22110محرك أقراص الحالة الصلبة (SSD)
أقصى سُمك للمكونات في وحدات M.2 [ 5 ] : 8 [ 14 ] : 3
معرف النوعالجانب العلويالجانب السفلي
S11.20  ممغير متوفر
S21.35  ممغير متوفر
S31.50  ممغير متوفر
D11.20  مم1.35  مم
D21.35  مم1.35  مم
D31.50  مم1.35  مم
D41.50  مم0.70  مم
D51.50  مم1.50  مم
يظهر في الجزء العلوي الأيسر من الصورة مقبس M.2 على اللوحة الأم . يُثبّت المقبس في الوضع M، ويوفر موضعين لمسمار التثبيت، ويقبل وحدات M.2 من الحجمين 2260 و2280.

توفر لوحة الدوائر المطبوعة لوحدة M.2 موصلًا طرفيًا بـ 75 موضعًا؛ وبحسب نوع الوحدة، تُزال بعض مواضع الدبابيس لتوفير شق أو أكثر للتثبيت. قد تشغل موصلات M.2 (المقابس) الموجودة على جانب المضيف موضعًا واحدًا أو أكثر من مواضع التثبيت، مما يحدد نوع الوحدات التي يقبلها المضيف؛ اعتبارًا من أبريل 2014 تتوفر موصلات جانب المضيف بموضع مفتاح توصيل واحد فقط (إما B أو M). [ 5 ] [ 14 ] [ 11 ]  علاوة على ذلك، يُشار إلى مقابس M.2 المُخصصة لـ SATA أو مسارين PCI Express (PCIe ×2) باسم "  تكوين المقبس 2" أو "المقبس  2"، بينما يُشار إلى المقابس المُخصصة لأربعة مسارات PCI Express (PCIe  ×4) باسم "  تكوين المقبس 3" أو "المقبس  3". [ 2 ] : 15 [ 24 ]

على سبيل المثال، تستخدم وحدات M.2 ذات الشقين في الموضعين B وM ما يصل إلى مسارين من مسارات PCI Express، وتوفر في الوقت نفسه توافقًا أوسع، بينما تستخدم وحدات M.2 ذات الشق الواحد في الموضع M ما يصل إلى أربعة مسارات من مسارات PCI Express؛ ويمكن لكلا المثالين أيضًا دعم أجهزة تخزين SATA. وينطبق تصميم مماثل على وحدات M.2 التي تستخدم  اتصال USB 3.0 المدمج. [ 5 ] [ 11 ] [ 25 ]

تُصنَّف أنواع وحدات M.2 المختلفة باستخدام نظامي التسمية "WWLL-HH-KK" أو "WWLL-HH-K"، حيث يُشير "WW" و"LL" إلى عرض الوحدة وطولها بالملليمترات، على التوالي. ويُحدد الجزء "HH"، بصيغة مُشفَّرة، ما إذا كانت الوحدة أحادية أو ثنائية الجانب، والحد الأقصى المسموح به لسمك المكونات المُركَّبة؛ وتُدرج القيم الممكنة في الجدول الأيمن أعلاه. ويُحدد مفتاح الوحدة بواسطة الجزء "KK"، بصيغة مُشفَّرة باستخدام مُعرِّفات المفاتيح من الجدول الأيسر أعلاه؛ ويمكن أيضًا تحديده بـ "K" فقط، إذا كانت الوحدة تحتوي على شق مفتاح واحد فقط. [ 5 ] [ 14 ]

إلى جانب الوحدات القابلة للتركيب، يتضمن معيار M.2 أيضًا خيار وجود وحدات أحادية الجانب ملحومة بشكل دائم. [ 14 ]

معايير بديلة

NGSFF

في عام 2017، قدمت سامسونج تصميمًا جديدًا يُعرف باسم الجيل التالي من التصميمات الصغيرة (NGSFF)، ويُعرف أيضًا باسم NF1 أو M.3، والذي قد يحل محل U.2 في تطبيقات الخوادم. [ 26 ] يتوافق موصل NGSFF كهربائيًا وأبعاديًا مع موصل M.2 (الإصدار 1.1)؛ وتُحقق الوظائف الجديدة من خلال دبابيس غير مستخدمة سابقًا (N/C). [ 27 ] التغييرات الرئيسية مقارنةً بـ M.2 هي:

  • تم زيادة عرض (أو "ارتفاع") وحدة التخزين SSD من 22 مم إلى 30.5 مم، وزيادة سمكها من 3.88 مم إلى 4.38 مم. تسمح هذه التغييرات بتركيب المزيد من رقائق NAND على وحدة SSD مع الحفاظ على ملاءمتها لوحدة الرف . [ 28 ]
  • دبابيس جديدة لتزويد الطاقة بجهد 12 فولت. من المفترض أن تستخدم الأجهزة بشكل أساسي طاقة 12 فولت بدلاً من جهد 3.3 فولت القديم، الذي أصبح اختيارياً. [ 28 ]
  • إمكانية تشغيل منفذي PCIe (كل منهما بمسارين) على منفذ NGSFF واحد. [ 27 ]
  • ميزات الخوادم المثبتة على الرف: دعم التبديل السريع، ومؤشرات LED، ودرج SSD (مع فتحات براغي جديدة). [ 27 ]

في عام 2018، أصدرت PCI-SIG تحذيرًا من أن استخدام الدبابيس الجديد في معيار NGSFF يتعارض مع استخدام الدبابيس في الإصدار 1.2 القادم من معيار M.2. يستخدم الإصدار الجديد بعض الدبابيس غير المتصلة سابقًا (N/C) لتوفير طاقة 1.8 فولت وبيانات USB 2.0 على منفذ "M". سعت سامسونج إلى توحيد معيار NGSFF/NF1 الخاص بها من خلال JEDEC ، ولكن يبدو أن العملية قد توقفت. [ 29 ]

إكس إف إم

JEDEC JESD233 هي مواصفة أخرى تُسمى ذاكرة الفلاش المتقاطعة (XFM) لأجهزة الذاكرة المدمجة والقابلة للإزالة (XFMD). تهدف هذه المواصفة إلى استبدال عامل الشكل M.2 بعامل أصغر بكثير (يُسمى أيضًا XT2)، بحيث يمكن تصميمه كبديل للذاكرة الملحومة. تستخدم XFM Express واجهة منطقية NVMe عبر واجهة PCI Express المادية. [ 30 ] [ 31 ]
