SATA ( ملحق AT التسلسلي ) [أ] [2] عبارة عن واجهة ناقل حاسوب تربط محولات ناقل المضيف بأجهزة تخزين ضخمة مثل محركات الأقراص الصلبة ومحركات الأقراص الضوئية ومحركات الأقراص ذات الحالة الصلبة . نجح Serial ATA في التغلب على معيار Parallel ATA (PATA) السابق ليصبح الواجهة السائدة لأجهزة التخزين.

تنشأ مواصفات توافق صناعة Serial ATA من منظمة Serial ATA الدولية (SATA-IO) والتي يتم إصدارها بعد ذلك من قبل اللجنة الفنية T13 التابعة لـ INCITS ، ملحق AT (INCITS T13). [3]

تاريخ

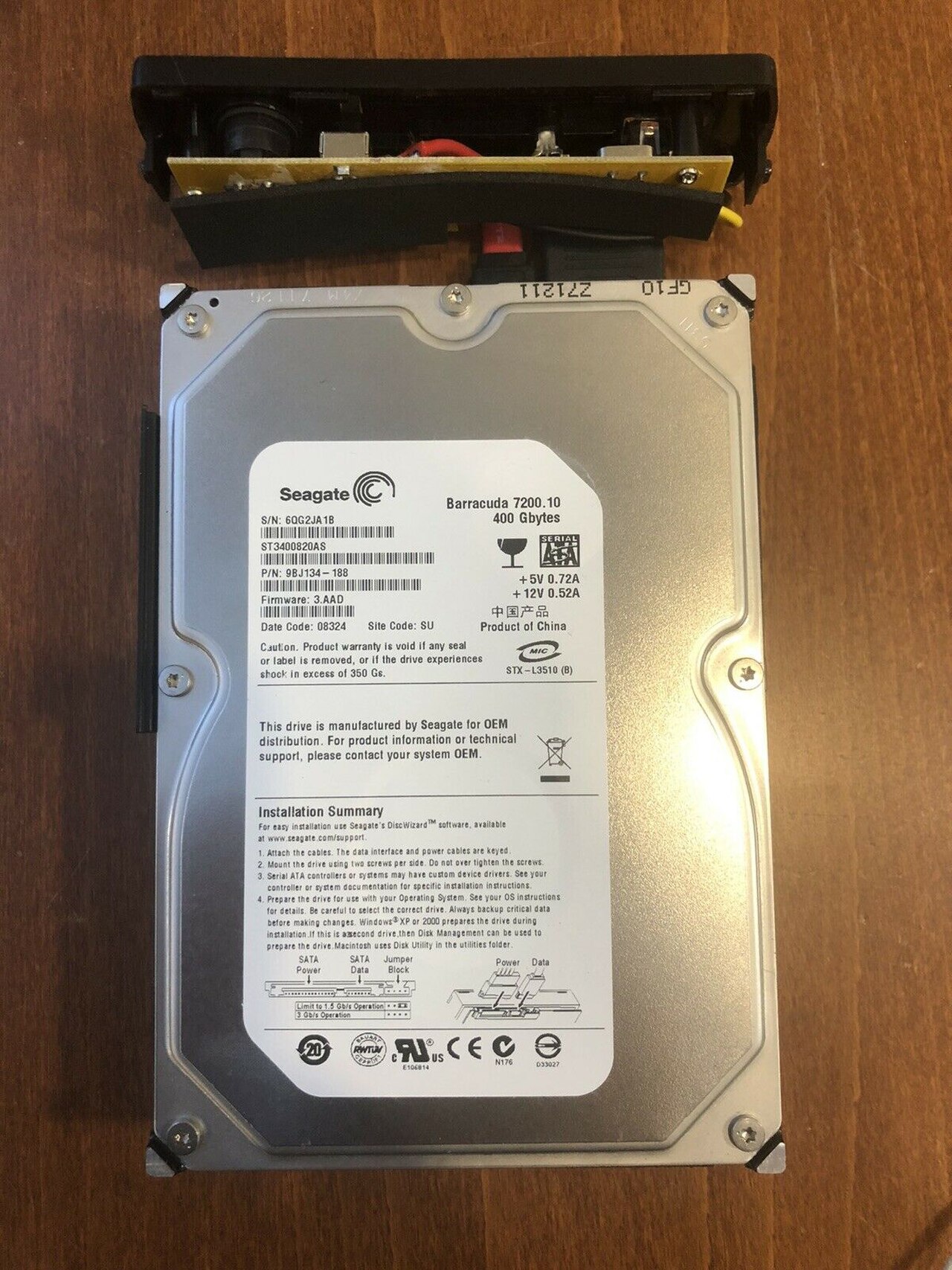

محرك أقراص ثابت Serial ATA مقاس 3.5 بوصة
محرك أقراص الحالة الصلبة Serial ATA مقاس 2.5 بوصة

تم الإعلان عن واجهة SATA في عام 2000 [4] [5] بهدف توفير العديد من المزايا مقارنة بواجهة PATA السابقة مثل تقليل حجم الكابل والتكلفة (سبعة موصلات بدلاً من 40 أو 80)، والتبديل الساخن الأصلي ، ونقل البيانات بشكل أسرع من خلال معدلات إشارة أعلى، ونقل أكثر كفاءة من خلال بروتوكول طابور الإدخال /الإخراج (اختياري) . تم إصدار المراجعة 1.0 من المواصفات في يناير 2003. [2]

تنشأ مواصفات التوافق الصناعي لـ Serial ATA من منظمة Serial ATA الدولية (SATA-IO). تعمل مجموعة SATA-IO بشكل تعاوني على إنشاء ومراجعة والتصديق على ونشر مواصفات التشغيل البيني وحالات الاختبار وعروض المكونات الإضافية . وكما هو الحال مع العديد من معايير التوافق الصناعي الأخرى، يتم نقل ملكية محتوى SATA إلى هيئات صناعية أخرى: في المقام الأول INCITS T13 [3] واللجنة الفرعية INCITS T10 ( SCSI )، وهي مجموعة فرعية من T10 مسؤولة عن Serial Attached SCSI (SAS). يسعى الجزء المتبقي من هذه المقالة إلى استخدام مصطلحات ومواصفات SATA-IO.

قبل تقديم SATA في عام 2000، كان PATA يُعرف ببساطة باسم ATA. نشأ اسم "AT Attachment" (ATA) بعد إصدار IBM Personal Computer AT عام 1984 ، والمعروف باسم IBM AT. [6] أصبحت واجهة وحدة التحكم الخاصة بـ IBM AT واجهة صناعية بحكم الأمر الواقع لإدراج الأقراص الصلبة. كان "AT" اختصار IBM لـ "Advanced Technology"؛ وبالتالي، تشير العديد من الشركات والمؤسسات إلى أن SATA هو اختصار لـ "Serial Advanced Technology Attachment". ومع ذلك، تستخدم مواصفات ATA ببساطة اسم "AT Attachment"، لتجنب مشكلات العلامة التجارية المحتملة مع IBM. [7]

تتواصل محولات وأجهزة مضيفة SATA عبر كبل تسلسلي عالي السرعة عبر زوجين من الموصلات. وعلى النقيض من ذلك، يستخدم ATA المتوازي ( إعادة تسمية مواصفات ATA القديمة) ناقل بيانات بعرض 16 بت مع العديد من إشارات الدعم والتحكم الإضافية، وكلها تعمل بتردد أقل كثيرًا. ولضمان التوافق مع برامج وتطبيقات ATA القديمة، يستخدم SATA نفس مجموعات أوامر ATA و ATAPI الأساسية مثل أجهزة ATA القديمة.

أول محرك أقراص صلبة SATA في العالم هو Seagate Barracuda SATA V، والذي تم إصداره في يناير 2003. [8]

حلت SATA محل ATA المتوازية في أجهزة الكمبيوتر المكتبية والمحمولة للمستهلكين ؛ بلغت حصة SATA في سوق أجهزة الكمبيوتر المكتبية 99% في عام 2008. [9] تم استبدال PATA في الغالب بـ SATA لأي استخدام؛ مع انخفاض استخدام PATA في التطبيقات الصناعية والمضمنة التي تستخدم تخزين CompactFlash (CF)، والذي تم تصميمه حول معيار PATA القديم. يعتمد معيار عام 2008، CFast ، ليحل محل CompactFlash على SATA. [10] [11]

سمات

وحدة تحكم مضيفة SATA 6 Gbit/s، بطاقة PCI Express ×1 مع مجموعة شرائح Marvell

قابس ساخن

تتطلب مواصفات Serial ATA أن تكون أجهزة SATA قادرة على التوصيل السريع ؛ أي أن الأجهزة التي تلبي المواصفات قادرة على إدخال أو إزالة جهاز في أو من موصل اللوحة الخلفية (إشارة مشتركة وطاقة) الذي به طاقة. بعد الإدخال، يتم تهيئة الجهاز ثم يعمل بشكل طبيعي. اعتمادًا على نظام التشغيل، قد يقوم المضيف أيضًا بالتهيئة، مما يؤدي إلى تبديل سريع . لا يلزم أن يكون المضيف والجهاز المزودان بالطاقة في حالة خمول لإدخال وإزالة آمنين، على الرغم من أنه قد يتم فقد البيانات غير المكتوبة عند إزالة الطاقة.

على عكس PATA، يدعم كل من SATA وeSATA التوصيل السريع من حيث التصميم. ومع ذلك، تتطلب هذه الميزة الدعم المناسب على مستوى المضيف والجهاز (محرك الأقراص) ونظام التشغيل. بشكل عام، تلبي أجهزة SATA متطلبات التوصيل السريع من جانب الجهاز، وتدعم معظم محولات مضيف SATA هذه الوظيفة. [1]

بالنسبة لـ eSATA، يتم دعم التوصيل السريع في وضع AHCI فقط. لا يدعم وضع IDE التوصيل السريع. [12]

واجهة وحدة التحكم المضيفة المتقدمة

واجهة وحدة التحكم في المضيف المتقدمة (AHCI) هي واجهة وحدة تحكم مضيف مفتوحة نشرتها واستخدمتها شركة Intel، والتي أصبحت معيارًا فعليًا . وهي تسمح باستخدام الميزات المتقدمة لـ SATA مثل التوصيل السريع وطابور الأوامر الأصلي (NCQ). إذا لم يتم تمكين AHCI بواسطة اللوحة الأم ومجموعة الشرائح، تعمل وحدات تحكم SATA عادةً في وضع "محاكاة IDE [b] "، والذي لا يسمح بالوصول إلى ميزات الجهاز غير المدعومة بواسطة معيار ATA (يُسمى أيضًا IDE).

غالبًا ما تعمل برامج تشغيل الأجهزة التي تعمل بنظام Windows والمُسماة SATA في وضع محاكاة IDE ما لم تنص صراحةً على أنها في وضع AHCI، أو في وضع RAID ، أو وضع يوفره برنامج تشغيل خاص ومجموعة أوامر تسمح بالوصول إلى ميزات SATA المتقدمة قبل أن يصبح AHCI شائعًا. تتضمن الإصدارات الحديثة من Microsoft Windows و Mac OS X و FreeBSD و Linux بدءًا من الإصدار 2.6.19 وما بعده، [13] بالإضافة إلى Solaris و OpenSolaris ، دعمًا لـ AHCI، لكن أنظمة التشغيل الأقدم مثل Windows XP لا تفعل ذلك. حتى في تلك الحالات، ربما تم إنشاء برنامج تشغيل خاص لمجموعة شرائح معينة، مثل Intel . [14]

المراجعات

عادةً ما يتم تحديد إصدارات SATA بعلامة شرطة متبوعة بأرقام رومانية ، على سبيل المثال "SATA-III"، [15] لتجنب الخلط مع السرعة، والتي يتم عرضها دائمًا بالأرقام العربية ، على سبيل المثال "SATA 6 Gbit / s ". السرعات المعطاة هي معدل الواجهة الخام بوحدة Gbit / s بما في ذلك تكلفة رمز الخط ، ومعدل البيانات القابلة للاستخدام بوحدة MB / s بدون تكلفة.

مراجعة SATA 1.0 (1.5 جيجابت/ثانية، 150 ميجابايت/ثانية، Serial ATA-150)

تم إصدار الإصدار 1.0a [2] في 7 يناير 2003. تتواصل واجهات SATA من الجيل الأول، والمعروفة الآن باسم SATA 1.5 Gbit/s، بمعدل 1.5 Gbit/s، ولا تدعم Native Command Queuing (NCQ). مع الأخذ في الاعتبار تكلفة ترميز 8b/10b ، فإن لديها معدل نقل فعلي غير مشفر يبلغ 1.2 Gbit/s (150 MB/s). إن معدل نقل البيانات النظري لـ SATA 1.5 Gbit/s مماثل لـ PATA /133، لكن أجهزة SATA الأحدث تقدم تحسينات مثل NCQ، والتي تعمل على تحسين الأداء في بيئة تعدد المهام.

خلال الفترة الأولية بعد الانتهاء من SATA 1.5 Gbit/s، استخدم مصنعو المحولات ومحركات الأقراص "شريحة جسر" لتحويل تصميمات PATA الحالية لاستخدامها مع واجهة SATA. تحتوي محركات الأقراص الجسرية على موصل SATA، وقد تتضمن أيًا من نوعي موصلات الطاقة أو كليهما، وبشكل عام، تعمل بشكل مماثل لنظيراتها من SATA الأصلية. [16]

اعتبارًا من أبريل 2010 ، يمكن لأسرع محركات الأقراص الصلبة SATA بسرعة 10000 دورة في الدقيقة نقل البيانات بأقصى سرعة (وليس متوسطًا) تصل إلى 157 ميجابايت/ثانية، [17] وهو ما يتجاوز قدرات مواصفات PATA/133 الأقدم ويتجاوز أيضًا قدرات SATA 1.5 جيجابت/ثانية.

مراجعة SATA 2.0 (3 جيجابت/ثانية، 300 ميجابايت/ثانية، Serial ATA-300)

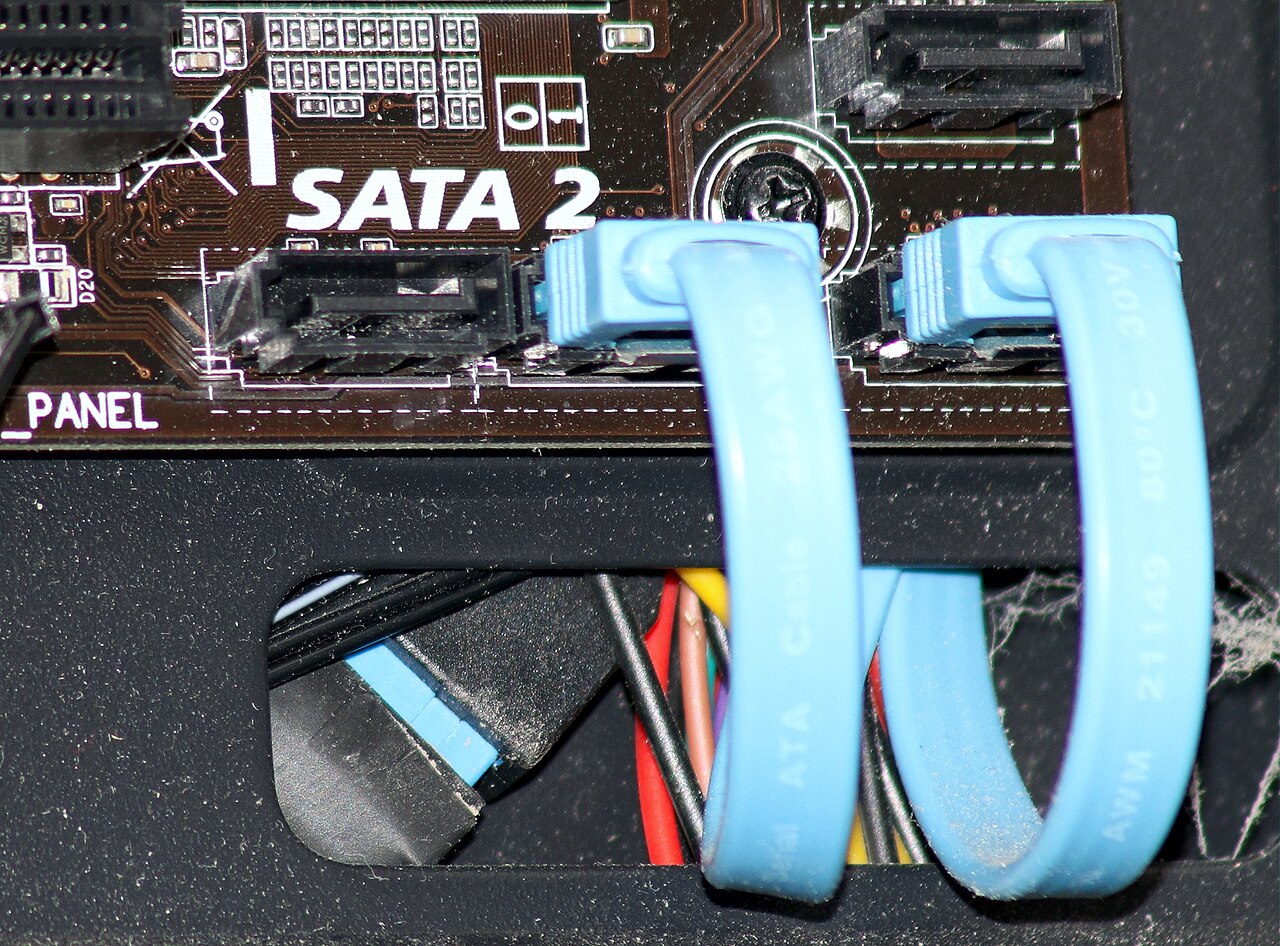

موصلات SATA 2 على اللوحة الأم للكمبيوتر، كلها باستثناء موصلين مع كبلات موصولة. لاحظ أنه لا يوجد فرق واضح، بخلاف التسمية، بين كبلات وموصلات SATA 1 وSATA 2 وSATA 3.

تم إصدار إصدار SATA 2.0 في أبريل 2004، حيث قدم خاصية Native Command Queuing (NCQ). وهو متوافق مع SATA 1.5 Gbit/s. [18]

تعمل واجهات SATA من الجيل الثاني بمعدل نقل أصلي يبلغ 3.0 جيجابت/ثانية، وهو ما يعادل، عند أخذ مخطط الترميز 8b/10b في الاعتبار ، أقصى معدل نقل غير مشفر وهو 2.4 جيجابت/ثانية (300 ميجابايت/ثانية). إن معدل نقل البيانات النظري للإصدار 2.0 من SATA، والذي يُعرف أيضًا باسم SATA 3 Gbit/s، يضاعف معدل نقل البيانات للإصدار 1.0 من SATA.

تتمتع جميع كابلات البيانات SATA التي تلبي مواصفات SATA بمعدل نقل بيانات يبلغ 3.0 جيجابت/ثانية وتتعامل مع محركات الأقراص الميكانيكية الحديثة دون أي فقدان في أداء نقل البيانات المستمر والمتقطع. ومع ذلك، يمكن لمحركات الأقراص عالية الأداء المستندة إلى الفلاش أن تتجاوز معدل نقل البيانات SATA 3 جيجابت/ثانية؛ ويتم معالجة هذا الأمر باستخدام معيار التوافق بين SATA 6 جيجابت/ثانية.

إصدار SATA 2.5

تم الإعلان في أغسطس 2005 عن إصدار SATA 2.5 الذي قام بتوحيد المواصفات في وثيقة واحدة. [19] [20]

إصدار SATA 2.6

تم الإعلان عن إصدار SATA 2.6 في فبراير 2007، حيث قدم الميزات التالية: [21]

  • موصل رفيع.
  • موصل صغير (مبدئيًا لمحرك الأقراص الصلبة مقاس 1.8 بوصة).
  • كابل وموصل داخلي صغير متعدد المسارات.
  • كابل وموصل خارجي صغير متعدد المسارات.
  • أولوية NCQ.
  • تفريغ NCQ.
  • تحسينات على BIST تنشيط FIS.
  • تحسينات لاستقبال قوي لـ Signature FIS.

مراجعة SATA 3.0 (6 جيجابت/ثانية، 600 ميجابايت/ثانية، Serial ATA-600)

قدمت منظمة Serial ATA الدولية (SATA-IO) مسودة مواصفات الطبقة المادية SATA 6 Gbit/s في يوليو 2008، [22] وصدقت على مواصفات الطبقة المادية الخاصة بها في 18 أغسطس 2008. [23] تم إصدار المعيار 3.0 الكامل في 27 مايو 2009. [24]

تعمل واجهات SATA من الجيل الثالث بمعدل نقل أصلي يبلغ 6.0 جيجابت/ثانية؛ مع الأخذ في الاعتبار ترميز 8b/10b ، فإن أقصى معدل نقل غير مشفر هو 4.8 جيجابت/ثانية (600 ميجابايت/ثانية). معدل نقل البيانات النظري لـ SATA 6.0 جيجابت/ثانية هو ضعف معدل SATA revision 2.0. وهو متوافق مع الإصدارات السابقة من SATA. [22]

تحتوي مواصفات SATA 3.0 على التغييرات التالية:

  • 6 جيجابت/ثانية لأداء قابل للتطوير.
  • استمرار التوافق مع SAS، بما في ذلك SAS 6 Gbit/s، كما هو موضح في "نطاق SAS قد يدعم التعلق والتحكم في أجهزة SATA غير المعدلة المتصلة مباشرة بنطاق SAS باستخدام بروتوكول Serial ATA Tunneled Protocol (STP)" من مواصفات SATA Revision 3.0 Gold.
  • أمر تدفق قائمة انتظار الأوامر الأصلية المتزامنة (NCQ) لتمكين عمليات نقل بيانات جودة الخدمة المتزامنة لتطبيقات المحتوى الرقمي المتدفق.
  • ميزة إدارة NCQ التي تساعد على تحسين الأداء من خلال تمكين معالجة المضيف وإدارة أوامر NCQ المعلقة.
  • تحسين قدرات إدارة الطاقة.
  • موصل صغير ذو قوة إدخال منخفضة (LIF) لأجهزة تخزين أكثر إحكاما مقاس 1.8 بوصة.
  • ملف تعريف محرك الأقراص الضوئية مقاس 7 مم لموصل SATA النحيف (بالإضافة إلى ملفات التعريف الموجودة مقاس 12.7 مم و9.5 مم).
  • التوافق مع معيار INCITS ATA8-ACS.

بشكل عام، تهدف التحسينات إلى تحسين جودة الخدمة لبث الفيديو والمقاطعات ذات الأولوية العالية. بالإضافة إلى ذلك، يستمر المعيار في دعم مسافات تصل إلى متر واحد. قد تتطلب السرعات الأحدث استهلاكًا أعلى للطاقة لدعم الرقائق، على الرغم من أن تقنيات المعالجة المحسنة وتقنيات إدارة الطاقة قد تخفف من ذلك. يمكن للمواصفات الأحدث استخدام كابلات وموصلات SATA الموجودة، على الرغم من أنه تم الإبلاغ في عام 2008 عن أنه من المتوقع أن تقوم بعض الشركات المصنعة للمعدات الأصلية بترقية موصلات المضيف للسرعات الأعلى. [25]

إصدار SATA 3.1

تم إصدار SATA revision 3.1 في يوليو 2011، وقد قدم أو غير الميزات التالية: [26] [27]

  • mSATA ، لمحركات الأقراص ذات الحالة الصلبة في أجهزة الحوسبة المحمولة، وهو موصل شبيه ببطاقة PCI Express Mini وهو موصل SATA كهربائيًا. [28] كما تم استخدام الموصل في بعض أجهزة الكمبيوتر المكتبية، مثل بعض أجهزة الكمبيوتر التجارية من HP . [29]
  • محرك الأقراص الضوئية الذي لا يستهلك أي طاقة، وهو محرك أقراص ضوئية SATA لا يستهلك أي طاقة عند الخمول.
  • أمر TRIM الموجود في قائمة الانتظار ، يعمل على تحسين أداء محرك الحالة الصلبة.
  • إدارة طاقة الرابط المطلوبة، تقلل من الطلب الإجمالي على طاقة النظام للعديد من أجهزة SATA.
  • تتيح ميزات التحكم في الأجهزة التعرف على قدرات الجهاز المضيف.
  • وحدة التخزين العالمية (USM)، وهي معيار جديد للتخزين بدون كابلات الذي يتم توصيله بمنفذ (فتحة) للأجهزة الإلكترونية الاستهلاكية . [30] [31]

إصدار SATA 3.2

تم إصدار SATA revision 3.2 في أغسطس 2013، وقد قدم الميزات التالية: [32]

  • تحدد مواصفات SATA Express واجهة تجمع بين كل من حافلات SATA و PCI Express ، مما يجعل من الممكن أن يتعايش كلا النوعين من أجهزة التخزين. من خلال استخدام PCI Express، يمكن تحقيق معدل إنتاج نظري أعلى بكثير يبلغ 1969 ميجابايت/ثانية. [33] [34]
  • معيار SATA M.2 هو تنفيذ صغير الحجم لواجهة SATA Express، مع إضافة منفذ USB 3.0 داخلي ؛ راجع قسم M.2 (NGFF) أدناه للحصول على ملخص أكثر تفصيلاً. [35]
  • تقدم microSSD واجهة كهربائية من مجموعة شبكية كروية لتخزين SATA المصغر والمدمج. [36]
  • يقلل USM Slim سمك وحدة التخزين العالمية (USM) من 14.5 ملم (0.57 بوصة) إلى 9 ملم (0.35 بوصة). [37]
  • يتيح DevSleep استهلاكًا أقل للطاقة للأجهزة التي تعمل دائمًا أثناء وجودها في أوضاع الطاقة المنخفضة مثل InstantGo (الذي كان يُعرف سابقًا باسم Connected Standby). [38]
  • توفر المعلومات الهجينة أداءً أعلى لمحركات الأقراص الهجينة ذات الحالة الصلبة . [39] [40]

إصدار SATA 3.3

تم إصدار SATA revision 3.3 في فبراير 2016، وقد قدم الميزات التالية: [41] [42]

  • دعم التحكم المضيف بالتسجيل المغناطيسي المتداخل (SMR) (أقراص HDD المتداخلة بالجهاز SMR هي نفس أقراص HDD المتداخلة بالجهاز CMR فيما يتعلق بتوافق SATA). يوفر SMR زيادة بنسبة 25 بالمائة أو أكثر في سعة محرك الأقراص الصلبة من خلال تداخل المسارات على الوسائط.
  • ميزة مجموعة أوامر ATA المخصصة (ZAC) الاختيارية . [43]
  • تتيح ميزة تعطيل الطاقة (انظر دبوس PWDIS) إمكانية تدوير الطاقة عن بعد لمحركات SATA ووظيفة Rebuild Assist التي تعمل على تسريع عملية إعادة البناء للمساعدة في تسهيل الصيانة في مركز البيانات.
  • تعمل مواصفات التركيز على المرسل على زيادة قابلية التشغيل المتبادل والموثوقية بين المضيف والأجهزة في البيئات ذات المتطلبات الكهربائية العالية.
  • يمكن التحكم في مؤشر النشاط والتدوير المتدرج بواسطة نفس الدبوس، مما يضيف المرونة ويوفر للمستخدمين المزيد من الخيارات.

تستخدم ميزة تعطيل الطاقة الجديدة (المماثلة لميزة تعطيل الطاقة في SAS) الدبوس 3 من موصل الطاقة SATA. قد تجبر بعض مصادر الطاقة القديمة التي توفر طاقة 3.3 فولت على الدبوس 3 محركات الأقراص التي تحتوي على ميزة تعطيل الطاقة على التعطل في حالة إعادة الضبط الصعبة مما يمنعها من الدوران. يمكن عادةً التخلص من المشكلة باستخدام محول طاقة بسيط " Molex to SATA" لتزويد هذه المحركات بالطاقة. [44]

إصدار SATA 3.4

تم إصدار SATA revision 3.4 في يونيو 2018، وقد قدم الميزات التالية التي تمكن مراقبة حالة الجهاز وتنفيذ مهام التنظيف، وكلاهما مع الحد الأدنى من التأثير على الأداء: [45]

  • إعلام الكتابة الدائمة/المرتبة: يتيح كتابة بيانات ذاكرة التخزين المؤقت الحرجة المحددة إلى الوسائط، مما يقلل من التأثير على العمليات العادية.
  • مراقبة درجة حرارة الجهاز: تسمح بالمراقبة النشطة لدرجة حرارة جهاز SATA وغيرها من الظروف دون التأثير على التشغيل العادي من خلال الاستفادة من معيار SFF-8609 للاتصالات خارج النطاق (OOB).
  • توقيت إشارة سكون الجهاز: يوفر تعريفًا إضافيًا لتعزيز التوافق بين تنفيذات الشركات المصنعة.

إصدار SATA 3.5

تم إصدار SATA revision 3.5 في يوليو 2020، ويقدم ميزات تمكن من زيادة فوائد الأداء وتعزيز التكامل بشكل أكبر لأجهزة SATA والمنتجات مع معايير I/O الصناعية الأخرى: [46]

  • التركيز على نقل الجهاز لـ Gen 3 PHY: يربط SATA بالخصائص الأخرى لحلول قياس الإدخال/الإخراج الأخرى لمساعدة أعضاء SATA-IO في الاختبار والتكامل.
  • أوامر NCQ المنظمة المحددة: تسمح للمضيف بتحديد علاقات المعالجة بين الأوامر المدرجة في قائمة الانتظار وتحدد الترتيب الذي تتم به معالجة الأوامر في قائمة الانتظار.
  • ميزات حد مدة الأوامر: تقلل من زمن الوصول من خلال السماح للمضيف بتحديد فئات جودة الخدمة، مما يمنح المضيف مزيدًا من التفاصيل في التحكم في خصائص الأوامر. تساعد هذه الميزة في محاذاة SATA مع متطلبات "الفشل السريع" التي وضعها مشروع الحوسبة المفتوحة (OCP) والمحددة في معيار اللجنة الفنية INCITS T13.

تم إصدار SATA revision 3.5a في مارس 2021.

الكابلات والموصلات والمنافذ

محرك أقراص SATA مقاس 2.5 بوصة أعلى محرك أقراص SATA مقاس 3.5 بوصة، صورة مقربة لموصلات البيانات والطاقة. كما يمكن رؤية 8 دبابيس توصيل على محرك الأقراص مقاس 3.5 بوصة.

تمثل الموصلات والكابلات الاختلافات الأكثر وضوحًا بين محركات SATA ومحركات ATA المتوازية. وعلى عكس محركات PATA، تُستخدم نفس الموصلات في محركات الأقراص الصلبة SATA مقاس 3.5 بوصة (لأجهزة الكمبيوتر المكتبية وأجهزة الخادم) والأقراص مقاس 2.5 بوصة (لأجهزة الكمبيوتر المحمولة أو الصغيرة). [47]

تتميز موصلات SATA القياسية لكل من البيانات والطاقة بمسافة موصل تبلغ 1.27 مم (0.050 بوصة). وتتطلب قوة إدخال منخفضة لتوصيل موصل SATA. يتم استخدام موصل mini-SATA أو mSATA أصغر حجمًا بواسطة الأجهزة الأصغر مثل محركات SATA مقاس 1.8 بوصة وبعض محركات أقراص DVD وBlu-ray وأقراص SSD الصغيرة. [48]

تم تحديد موصل eSATA خاص للأجهزة الخارجية، وتم توفير مشابك اختيارية لتثبيت الموصلات الداخلية في مكانها بإحكام. يمكن توصيل محركات SATA بوحدات تحكم SAS والتواصل على نفس الكابل المادي مثل أقراص SAS الأصلية، ولكن وحدات تحكم SATA لا يمكنها التعامل مع أقراص SAS.

تُستخدم منافذ SATA الأنثوية (على اللوحات الأم على سبيل المثال) مع كابلات بيانات SATA التي تحتوي على أقفال أو مشابك لمنع فصلها عن طريق الخطأ. تحتوي بعض كابلات SATA على موصلات بزاوية يمينية أو يسارية لتسهيل الاتصال بلوحات الدوائر.

موصل البيانات

موصل قياسي، شريحة بيانات، تسمية إشارة جانب المضيف
دبوس # التزاوج وظيفة
1 1- الأول أرضي
2 2nd أ+ (إرسال)
3 2nd أ- (إرسال)
4 1- الأول أرضي
5 2nd ب- (استقبال)
6 2nd ب+ (استلام)
7 1- الأول أرضي
 — شق الترميز

يحدد معيار SATA كبل بيانات بسبعة موصلات (ثلاثة أرضيات وأربعة خطوط بيانات نشطة في زوجين) وموصلات رقاقة بعرض 8 مم في كل طرف. يمكن أن يصل طول كابلات SATA إلى متر واحد (3.3 قدم)، وتصل مقبس لوحة أم واحد بمحرك أقراص ثابت واحد. في المقابل، تربط كابلات الشريط PATA مقبس لوحة أم واحد بمحرك أقراص ثابت واحد أو اثنين، وتحمل إما 40 أو 80 سلكًا، ويقتصر طولها على 45 سم (18 بوصة) وفقًا لمواصفات PATA؛ ومع ذلك، تتوفر كابلات يصل طولها إلى 90 سم (35 بوصة) بسهولة. وبالتالي، يسهل تركيب موصلات وكابلات SATA في الأماكن المغلقة وتقليل العوائق أمام تبريد الهواء . حتى أن بعض الكابلات تتضمن ميزة قفل، حيث يحمل زنبرك صغير (معدني عادةً) القابس في المقبس.

قد تكون موصلات SATA مستقيمة أو بزاوية لأعلى أو بزاوية لأسفل أو بزاوية لليسار أو بزاوية لليمين. تسمح الموصلات ذات الزاوية بتوصيلات ذات ارتفاع أقل. تقود الموصلات ذات الزاوية لأسفل الكبل بعيدًا عن المحرك مباشرةً، على جانب لوحة الدائرة. تقود الموصلات ذات الزاوية لأعلى الكبل عبر المحرك نحو قمته.

تُعرف إحدى المشكلات المرتبطة بنقل البيانات بسرعة عالية عبر التوصيلات الكهربائية بالضوضاء ، والتي ترجع إلى الاقتران الكهربائي بين دوائر البيانات والدوائر الأخرى. ونتيجة لذلك، يمكن لدوائر البيانات أن تؤثر على الدوائر الأخرى وتتأثر بها. يستخدم المصممون عددًا من التقنيات لتقليل التأثيرات غير المرغوب فيها لمثل هذا الاقتران غير المقصود. إحدى هذه التقنيات المستخدمة في وصلات SATA هي الإشارات التفاضلية . وهذا تحسين على PATA، الذي يستخدم إشارات أحادية النهاية . يؤدي استخدام موصلات محورية مزدوجة محمية بالكامل ، مع توصيلات أرضية متعددة، لكل زوج تفاضلي [49] إلى تحسين العزل بين القنوات وتقليل فرص فقدان البيانات في البيئات الكهربائية الصعبة.

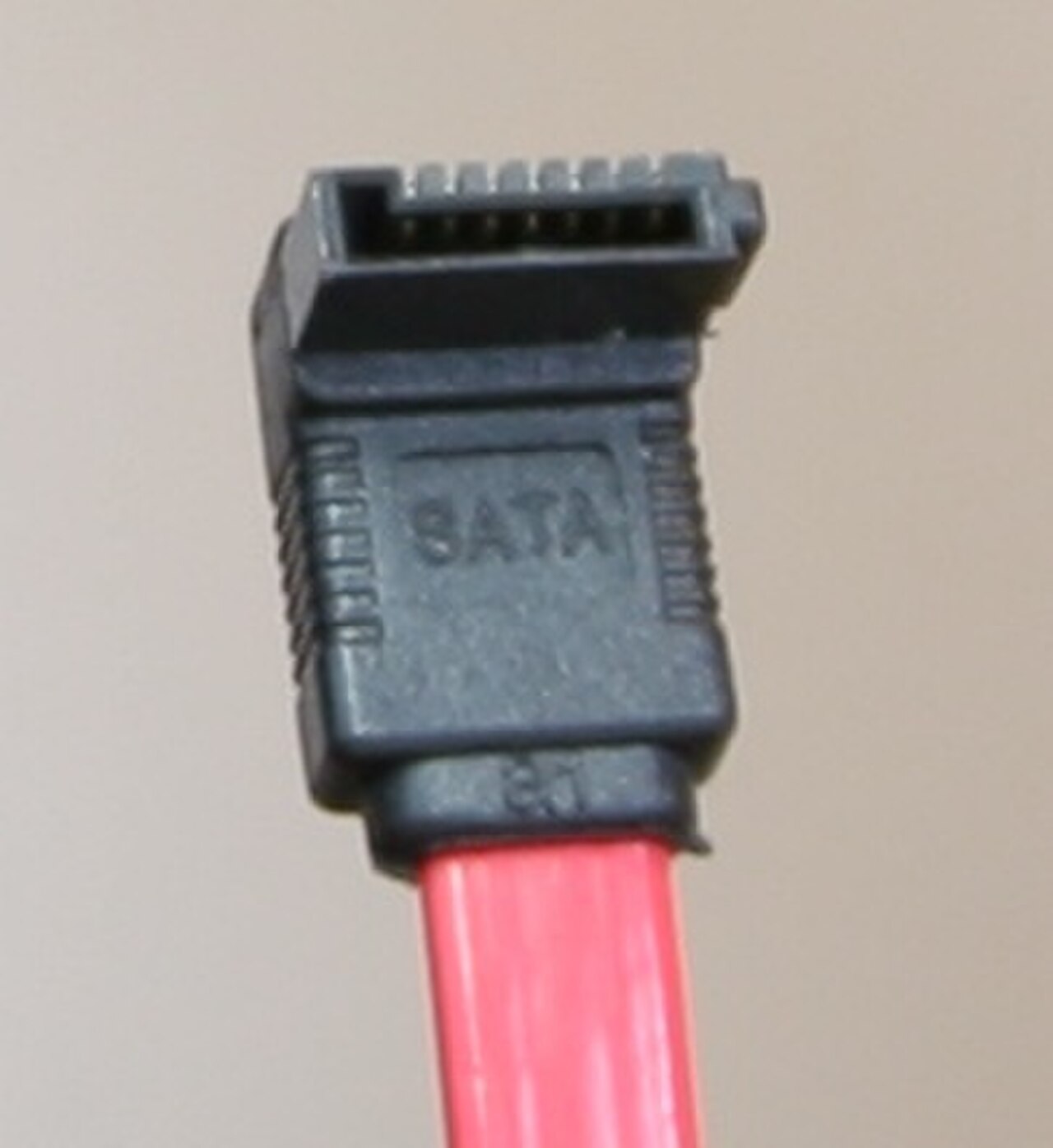

  • كابل بيانات SATA مكون من سبعة دبابيس (إصدار بزاوية لأعلى من الموصل)
    كابل بيانات SATA مكون من سبعة دبابيس (إصدار بزاوية لأعلى من الموصل)
  • موصلات SATA على محركات الأقراص الصلبة مقاس 2.5 و3.5 بوصة، مع دبابيس البيانات على اليسار ودبابيس الطاقة على اليمين. يضمن طولا الدبابيس المختلفان ترتيبًا محددًا للتزاوج؛ حيث تكون الأطوال الأطول عبارة عن دبابيس أرضية وتقوم بالاتصال أولاً. (يحتوي جانب الكابل على اختلافات مماثلة لتحقيق ثلاثة مستويات من ترتيب التزاوج.)
    موصلات SATA على محركات الأقراص الصلبة مقاس 2.5 و3.5 بوصة، مع دبابيس البيانات على اليسار ودبابيس الطاقة على اليمين. يضمن طولا الدبابيس المختلفان ترتيبًا محددًا للتزاوج؛ حيث تكون الأطوال الأطول عبارة عن دبابيس أرضية وتقوم بالاتصال أولاً. (يحتوي جانب الكابل على اختلافات مماثلة لتحقيق ثلاثة مستويات من ترتيب التزاوج.)

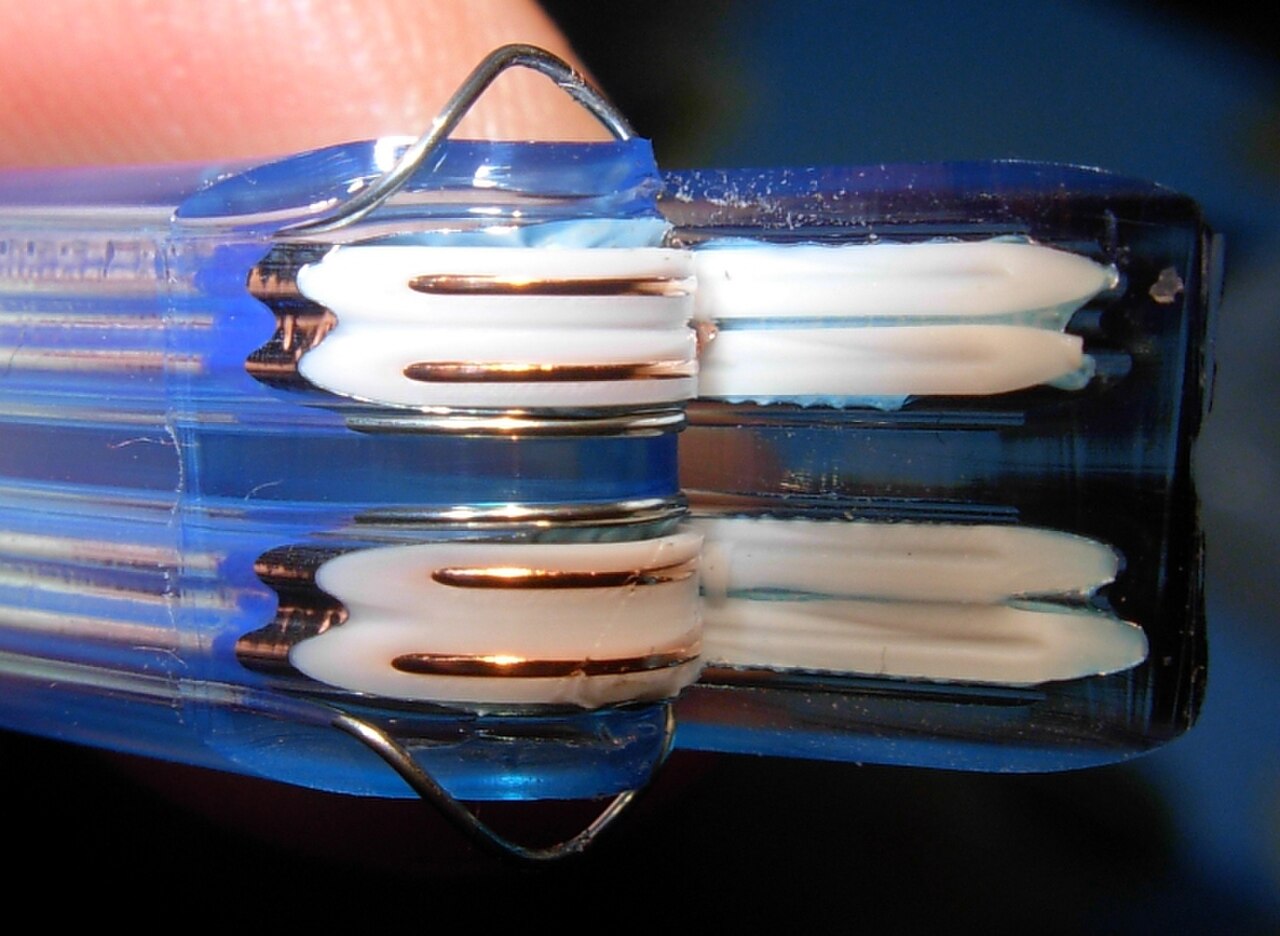

  • كابل SATA يظهر زوجين تفاضليين محميين برقائق معدنية
    كابل SATA يظهر زوجين تفاضليين محميين برقائق معدنية

موصلات الطاقة SATA

موصل الطاقة القياسي (15 دبوسًا)

موصل قياسي، شريحة الطاقة
دبوس # التزاوج وظيفة
 — شق الترميز
1 3- الثالث قوة 3.3 فولت
2 3- الثالث
3 2nd الدخول/الخروج من وضع تعطيل الطاقة (PWDIS)
(طاقة 3.3 فولت، شحن مسبق قبل SATA 3.3)
4 1- الأول أرضي
5 2nd
6 2nd
7 2nd طاقة 5 فولت، شحن مسبق
8 3- الثالث قوة 5 فولت
9 3- الثالث
10 2nd أرضي
11 3- الثالث دوران متدرج / إشارة نشاط /
تفريغ مباشر للرأس / خاص بالبائع
12 1- الأول أرضي
13 2nd طاقة 12 فولت، شحن مسبق
14 3- الثالث قوة 12 فولت
15 3- الثالث

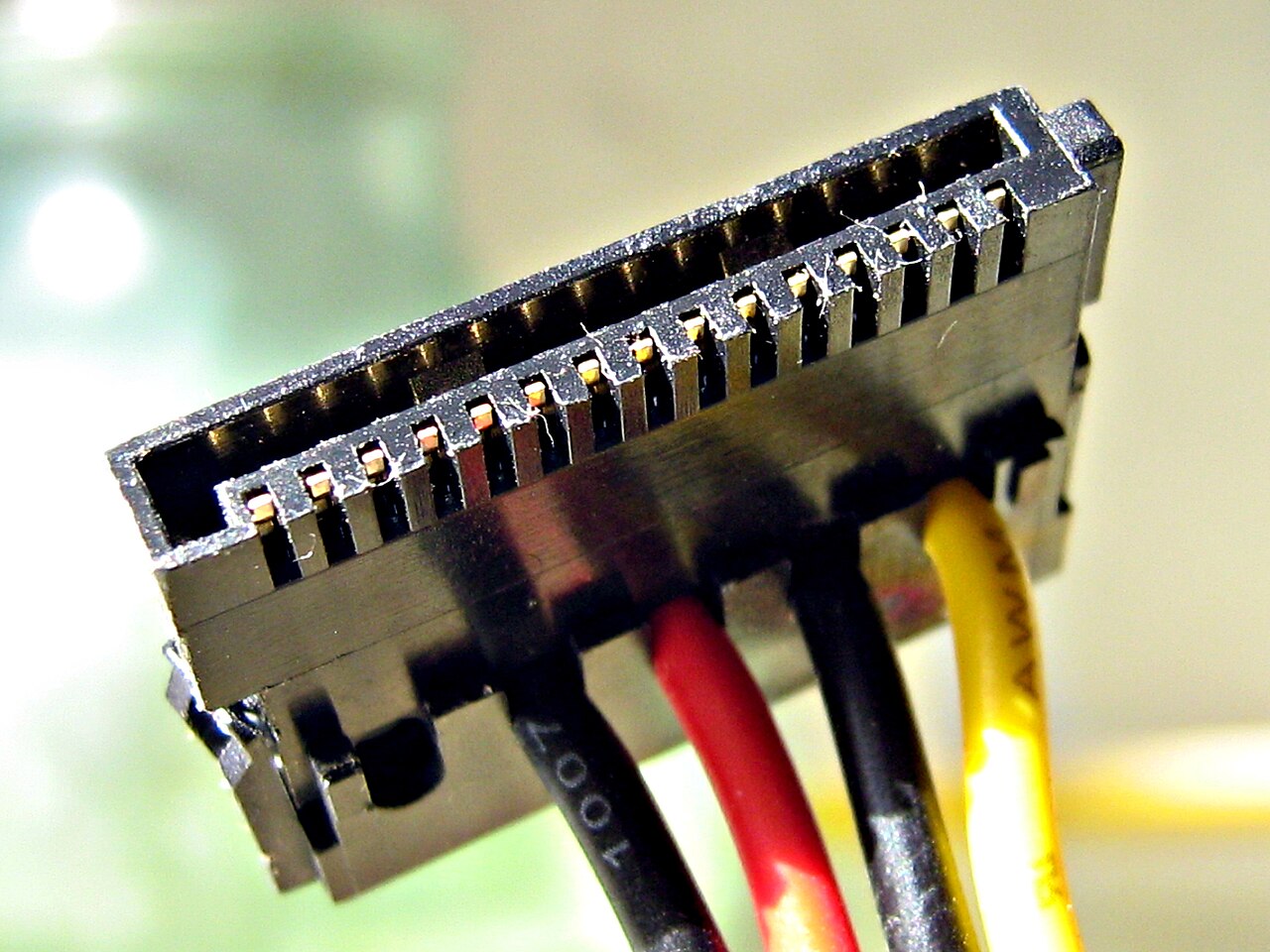

موصل طاقة SATA مكون من خمسة عشر سنًا (يفتقد هذا الموصل بالتحديد السلك البرتقالي 3.3 فولت).

تحدد SATA موصل طاقة مختلفًا عن موصل Molex رباعي الدبابيس المستخدم في أجهزة Parallel ATA (PATA) (وأجهزة التخزين الصغيرة السابقة، التي تعود إلى محركات الأقراص الصلبة ST-506 وحتى محركات الأقراص المرنة التي سبقت جهاز IBM PC). إنه موصل من نوع رقاقة، مثل موصل بيانات SATA، ولكنه أوسع كثيرًا (خمسة عشر دبوسًا مقابل سبعة) لتجنب الخلط بين الاثنين. تضمنت بعض محركات SATA المبكرة موصل طاقة Molex رباعي الدبابيس مع الموصل الجديد ذي الخمسة عشر دبوسًا، لكن معظم محركات SATA الآن تحتوي فقط على الأخير.

يحتوي موصل الطاقة SATA الجديد على عدد أكبر من الدبابيس لعدة أسباب: [50]

  • يتم توفير 3.3 فولت مع مصادر الطاقة التقليدية 5 فولت و12 فولت. ومع ذلك، فإن عددًا قليلًا جدًا من محركات الأقراص تستخدمها بالفعل.
  • تم إعادة تعريف الدبوس 3 في SATA revision 3.3 باسم PWDIS ويُستخدم للدخول والخروج من وضع POWER DISABLE بما يتماشى مع SAS-3. [51] إذا تم تشغيل الدبوس 3 بجهد عالي (2.1–3.6 فولت كحد أقصى)، يتم قطع الطاقة عن دائرة المحرك. لا يتم تشغيل محركات الأقراص التي تم تمكين هذه الميزة بها في الأنظمة المصممة لإصدار SATA 3.1 أو إصدار سابق، لأن تشغيل الدبوس 3 بجهد عالي يمنع تشغيل المحرك. [44] تتضمن الحلول البديلة استخدام محول Molex بدون 3.3 فولت أو وضع شريط عازل فوق دبوس PWDIS.
  • لتقليل المقاومة وزيادة قدرة التيار، يتم توفير كل جهد من خلال ثلاثة دبابيس متوازية، على الرغم من أن دبوسًا واحدًا في كل مجموعة مخصص للشحن المسبق (انظر أدناه). يجب أن يكون كل دبوس قادرًا على حمل 1.5 أمبير.
  • توفر خمسة دبابيس متوازية اتصالاً أرضيًا منخفض المقاومة.
  • يدعم دبوسان أرضيان ودبوس واحد لكل جهد مزود الشحن المسبق بالقابس الساخن . دبابيس التأريض 4 و12 في كبل التبديل الساخن هي الأطول، لذا فهي تتلامس أولاً عند اقتران الموصلات. دبابيس موصل طاقة المحرك 3 و7 و13 أطول من غيرها، لذا فهي تتلامس بعد ذلك. يستخدم المحرك هذه الدبابيس لشحن مكثفات الالتفاف الداخلية من خلال مقاومات الحد من التيار. أخيرًا، تتلامس دبابيس الطاقة المتبقية، متجاوزة المقاومات وتوفير مصدر منخفض المقاومة لكل جهد. تتجنب عملية الاقتران المكونة من خطوتين هذه الخلل في الأحمال الأخرى والقوس الكهربائي المحتمل أو تآكل جهات اتصال موصل طاقة SATA.
  • يمكن استخدام الدبوس 11 (غالبًا بواسطة هيكل أو جهاز لوحة خلفية مستقل عن وحدة تحكم مضيف SATA واتصال البيانات الخاص بها) للتدوير المتدرج ، أو مؤشر النشاط، أو إيقاف الرأس في حالات الطوارئ، أو وظائف أخرى محددة من قبل البائع في مجموعات مختلفة. إنها إشارة جامع مفتوح ، يمكن سحبها لأسفل بواسطة الموصل أو محرك الأقراص.
    • إشارات المضيف: إذا تم سحبه لأسفل عند الموصل (كما هو الحال في معظم موصلات الطاقة SATA ذات النمط الكبلي)، فإن المحرك يدور لأعلى بمجرد توصيل الطاقة. وإذا ترك عائمًا، فإن المحرك ينتظر حتى يتم التحدث إليه. وهذا يمنع العديد من المحركات من الدوران لأعلى في نفس الوقت، وهو ما قد يستهلك قدرًا كبيرًا من الطاقة.
    • إشارات المحرك: يتم سحب الدبوس أيضًا إلى الأسفل بواسطة المحرك للإشارة إلى نشاط المحرك. يمكن استخدام هذا لإعطاء ملاحظات للمستخدم من خلال LED . لقد تغيرت التعريفات ذات الصلة بتشغيل الدبوس عدة مرات في المراجعات المنشورة لمعيار SATA، لذلك قد يعتمد السلوك الملحوظ على إصدار الجهاز وإصدار المضيف والبرامج الثابتة وتكوين البرنامج. [52] [53] [54] هناك أيضًا مواصفات لنقل درجة حرارة المحرك وقيم الحالة الأخرى مع نبضات إشارة النشاط المستخدمة بشكل روتيني لجعل LED يومض. [55]

تتوفر محولات سلبية تقوم بتحويل موصل Molex رباعي الدبابيس إلى موصل طاقة SATA، مما يوفر خطوط 5 فولت و12 فولت المتوفرة في موصل Molex، ولكن ليس 3.3 فولت. توجد أيضًا محولات طاقة Molex-to-SATA رباعية الدبابيس تتضمن إلكترونيات لتوفير مصدر طاقة إضافي بقوة 3.3 فولت. [56] ومع ذلك، لا تتطلب معظم محركات الأقراص خط طاقة 3.3 فولت. [57]

تمامًا مثل موصلات بيانات SATA، قد تكون موصلات الطاقة SATA مستقيمة، أو مائلة للأعلى، أو مائلة للأسفل.

موصل طاقة رفيع (6 دبابيس)

موصل رفيع، شريحة الطاقة
دبوس # التزاوج وظيفة
 — شق الترميز
1 3- الثالث وجود الجهاز
2 2nd قوة 5 فولت
3 2nd
4 2nd تشخيص التصنيع
5 1- الأول أرضي
6 1- الأول

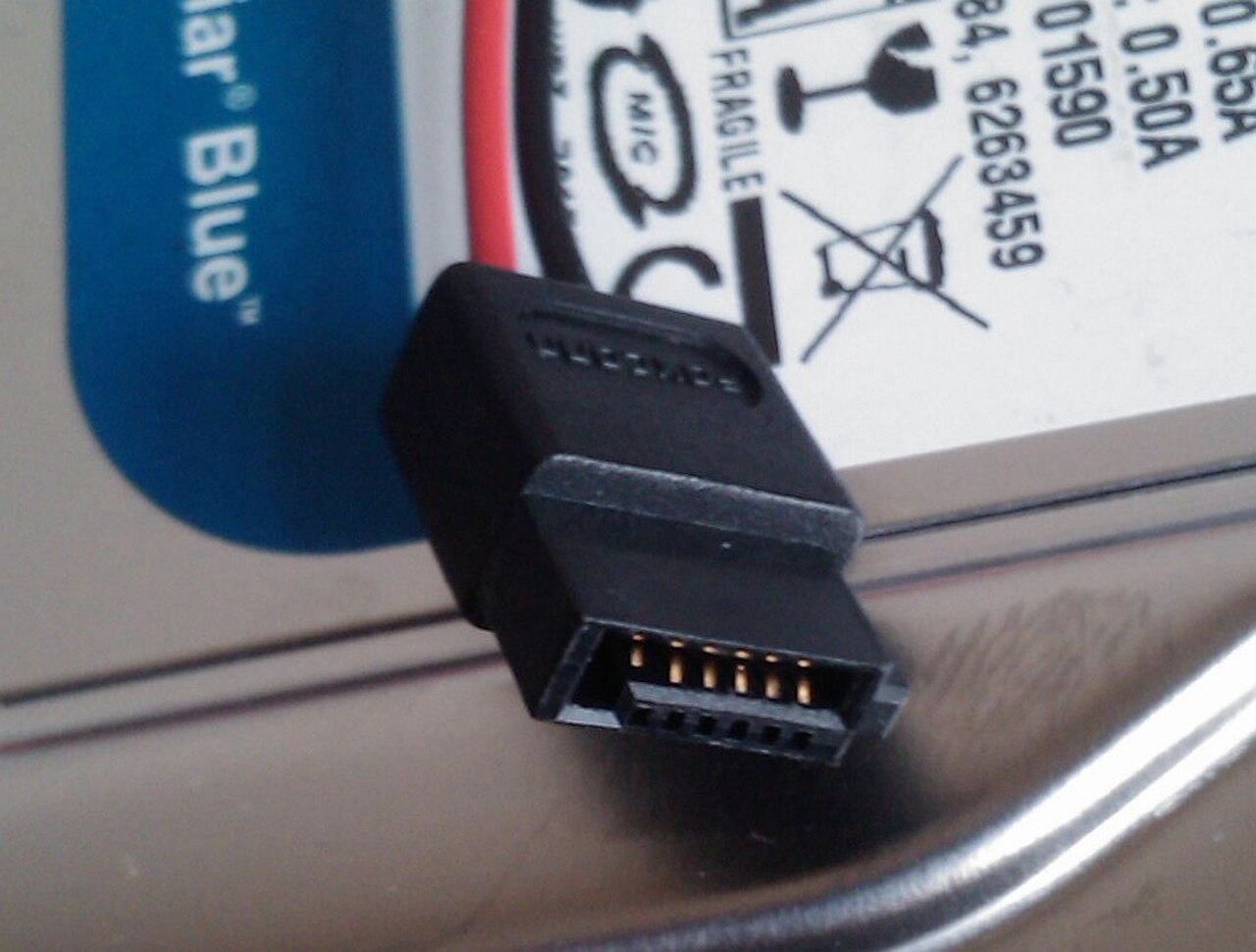

  • موصل طاقة SATA رفيع مكون من ستة دبابيس
    موصل طاقة SATA رفيع مكون من ستة دبابيس
  • الجزء الخلفي من محرك الأقراص الضوئية النحيف المستند إلى SATA
    الجزء الخلفي من محرك الأقراص الضوئية النحيف المستند إلى SATA

تم تقليص موصل الطاقة إلى ستة دبابيس بحيث يوفر فقط +5 فولت (السلك الأحمر)، وليس +12 فولت أو +3.3 فولت. [21] [58]

الدبوس رقم 1 من موصل الطاقة النحيف، الذي يشير إلى وجود الجهاز، أقصر من الدبوس الآخر للسماح بالتبديل السريع.

ملاحظة: موصل البيانات المستخدم هو نفسه الموجود في الإصدار غير النحيف.

توجد محولات منخفضة التكلفة لتحويل SATA القياسي إلى SATA النحيف.

SATA 2.6 هو أول إصدار يحدد موصل الطاقة النحيف المخصص لمحركات الأقراص ذات العوامل الشكلية الأصغر، مثل محركات الأقراص الضوئية في أجهزة الكمبيوتر المحمولة.

موصل صغير

موصل صغير، شريحة الطاقة
دبوس # التزاوج وظيفة
1 3- الثالث قوة 3.3 فولت
2 2nd
3 1- الأول أرضي
4 1- الأول
5 2nd قوة 5 فولت
6 3- الثالث
7 3- الثالث محجوز
 — شق الترميز
8 3- الثالث البائع المحدد
9 2nd

نشأ موصل micro SATA (يُطلق عليه أحيانًا uSATA أو μSATA [59] ) مع SATA 2.6، وهو مخصص لمحركات الأقراص الصلبة مقاس 1.8 بوصة. يوجد أيضًا موصل بيانات صغير، مشابه في المظهر ولكنه أنحف قليلاً من موصل البيانات القياسي.

دبابيس إضافية

تأتي بعض محركات SATA، وخاصة الميكانيكية منها، مع واجهة إضافية مكونة من 4 دبابيس أو أكثر، وهي ليست موحدة بشكل موحد ولكنها مع ذلك تخدم غرضًا مشابهًا تحدده كل شركة مصنعة للمحركات. نظرًا لأن محركات IDE تستخدم هذه الدبابيس الإضافية لإعداد محركات رئيسية وتابعة، فإن هذه الدبابيس تُستخدم عمومًا في محركات SATA لتحديد أوضاع طاقة مختلفة لاستخدامها في جسور USB-SATA أو تمكين ميزات إضافية مثل Spread Spectrum Clocking أو SATA Speed ​​Limit أو Factory Mode للتشخيص والاسترداد، باستخدام وصلة. [60] [61]

إي ساتا

شعار eSATA الرسمي

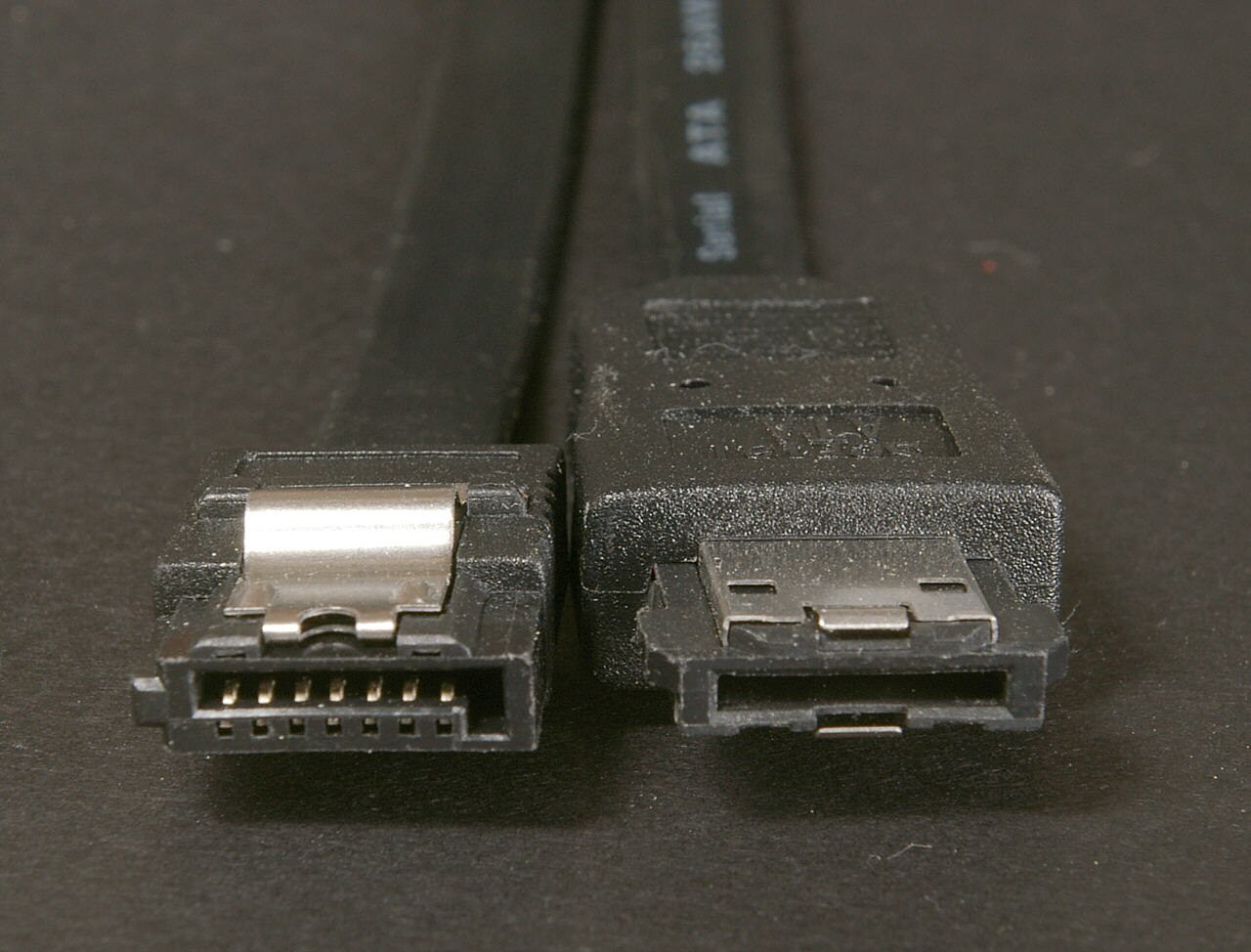

موصلات SATA (على اليسار) وeSATA (على اليمين)
منافذ eSATA

تم توحيد معيار eSATA ( e تعني خارجي) في عام 2004، وهو يوفر نوعًا مختلفًا من SATA مخصصًا للاتصال الخارجي. وهو يستخدم موصلًا أكثر قوة وكابلات محمية أطول ومعايير كهربائية أكثر صرامة (ولكن متوافقة مع الإصدارات السابقة). البروتوكول والإشارات المنطقية (طبقات الارتباط/النقل وما فوقها) متطابقة مع SATA الداخلي. الاختلافات هي:

  • تم زيادة الحد الأدنى لسعة الإرسال: النطاق هو 500–600 مللي فولت بدلاً من 400–600 مللي فولت.
  • تم تقليل الحد الأدنى لسعة الاستقبال: النطاق هو 240–600 مللي فولت بدلاً من 325–600 مللي فولت.
  • تم زيادة الحد الأقصى لطول الكابل إلى 2 متر (6.6 قدم) من 1 متر (3.3 قدم).
  • يعتبر كبل وموصل eSATA مشابهًا لكبل وموصل SATA 1.0a، مع الاستثناءات التالية:
    • يختلف موصل eSATA ميكانيكيًا لمنع استخدام الكابلات الداخلية غير المحمية خارجيًا. يتجاهل موصل eSATA المفتاح على شكل حرف L ويغير موضع وحجم الأدلة.
    • عمق إدخال eSATA أعمق: 6.6 مم بدلاً من 5 مم. كما تم تغيير مواضع الاتصال.
    • يحتوي كبل eSATA على درع إضافي لتقليل التداخل الكهرومغناطيسي وفقًا لمتطلبات FCC وCE. لا تحتاج الكابلات الداخلية إلى درع إضافي لتلبية متطلبات التداخل الكهرومغناطيسي لأنها داخل علبة محمية.
    • يستخدم موصل eSATA زنبركات معدنية لتوفير اتصال الحماية والاحتفاظ الميكانيكي.
    • يتمتع موصل eSATA بعمر تصميمي يصل إلى 5000 عملية تزاوج؛ في حين أن موصل SATA العادي مخصص لـ 50 عملية تزاوج فقط.

تستهدف eSATA سوق المستهلكين، وتدخل سوق التخزين الخارجي الذي تخدمه أيضًا واجهات USB وFireWire. تتمتع واجهة SATA بمزايا معينة. تستخدم معظم علب محركات الأقراص الصلبة الخارجية التي تحتوي على واجهات FireWire أو USB محركات PATA أو SATA و"جسورًا" للترجمة بين واجهات محركات الأقراص والمنافذ الخارجية للعلب؛ يتسبب هذا الجسر في بعض عدم الكفاءة. يمكن لبعض الأقراص الفردية نقل 157 ميجابايت/ثانية أثناء الاستخدام الفعلي، [17] حوالي أربعة أضعاف الحد الأقصى لمعدل النقل لـ USB 2.0 أو FireWire 400 (IEEE 1394a) وحوالي ضعف سرعة الحد الأقصى لمعدل النقل لـ FireWire 800. تصل مواصفات S3200 FireWire 1394b إلى حوالي 400 ميجابايت/ثانية (3.2 جيجابت/ثانية)، ويبلغ USB 3.0 سرعة اسمية تبلغ 5 جيجابت/ثانية. قد لا تعمل بعض ميزات محرك الأقراص منخفض المستوى، مثل SMART ، من خلال بعض جسور USB [62] أو FireWire أو USB+FireWire؛ ولا تعاني eSATA من هذه المشكلات بشرط أن يقدم مصنع وحدة التحكم (وبرامج التشغيل الخاصة به) محركات eSATA كأجهزة ATA، وليس كأجهزة SCSI ، كما كان شائعًا مع برامج تشغيل Silicon Image و JMicron و Nvidia nForce لنظام التشغيل Windows Vista. في هذه الحالات، لا تحتوي محركات SATA على ميزات منخفضة المستوى يمكن الوصول إليها.

تعمل نسخة eSATA من SATA 6G بسرعة 6.0 جيجابت/ثانية (تتجنب منظمة SATA-IO مصطلح "SATA III" لتجنب الخلط مع SATA II 3.0 جيجابت/ثانية، والذي كان يشار إليه بشكل عام باسم "SATA 3G" [بت/ثانية] أو "SATA 300" [ميجابايت/ثانية] حيث تمت الإشارة إلى SATA I بسرعة 1.5 جيجابت/ثانية وSATA II بسرعة 1.5 جيجابت/ثانية باسم "SATA 1.5G" [بت/ثانية] أو "SATA 150" [ميجابايت/ثانية]). لذلك، تعمل اتصالات eSATA مع اختلافات ضئيلة بينها. [63] بمجرد أن تتمكن الواجهة من نقل البيانات بنفس سرعة محرك الأقراص الذي يتعامل معها، فإن زيادة سرعة الواجهة لا يحسن نقل البيانات.

ومع ذلك، هناك بعض العيوب لواجهة eSATA:

  • تفتقر الأجهزة التي تم تصنيعها قبل أن تصبح واجهة eSATA شائعة إلى موصلات SATA الخارجية.
  • بالنسبة للأجهزة ذات عامل الشكل الصغير (مثل الأقراص الخارجية مقاس 2.5 بوصة)، يمكن لوصلة USB أو FireWire المستضافة على جهاز كمبيوتر عادةً توفير طاقة كافية لتشغيل الجهاز. ومع ذلك، لا تستطيع موصلات eSATA توفير الطاقة، وتتطلب مصدر طاقة للجهاز الخارجي. يضيف موصل eSATAp ذي الصلة (ولكنه غير متوافق ميكانيكيًا، ويُسمى أحيانًا eSATA/USB ) الطاقة إلى اتصال SATA الخارجي، بحيث لا تكون هناك حاجة إلى مصدر طاقة إضافي. [64]

اعتبارًا من أغسطس 2017، لم يعد هناك سوى عدد قليل من أجهزة الكمبيوتر الجديدة التي تحتوي على موصلات SATA خارجية مخصصة (eSATA)، مع سيطرة USB3 وبدء USB3 Type C، غالبًا مع وضع Thunderbolt البديل، في استبدال موصلات USB السابقة. لا تزال هناك أحيانًا منافذ فردية تدعم كلًا من USB3 وeSATA.

يمكن لأجهزة الكمبيوتر المكتبية التي لا تحتوي على واجهة eSATA مدمجة تثبيت محول ناقل مضيف eSATA (HBA)؛ إذا كانت اللوحة الأم تدعم SATA، فيمكن إضافة موصل eSATA متوفر خارجيًا. يمكن لأجهزة الكمبيوتر المحمولة التي تحتوي على Cardbus [65] أو ExpressCard [66] النادرة الآن إضافة محول ناقل مضيف eSATA. مع المحولات السلبية، يتم تقليل الحد الأقصى لطول الكابل إلى متر واحد (3.3 قدم) بسبب غياب مستويات إشارة eSATA المتوافقة.

إيساتاب

منفذ eSATAp

eSATAp تعني eSATA المزود بالطاقة. وهي تُعرف أيضًا باسم Power over eSATA أو Power eSATA أو eSATA/USB Combo أو eSATA USB Hybrid Port (EUHP). يجمع منفذ eSATAp بين أربعة دبابيس لمنفذ USB 2.0 (أو إصدار سابق) وسبعة دبابيس لمنفذ eSATA ودبوسين للطاقة اختياريًا بقوة 12 فولت. [67] يتم دمج كل من حركة مرور SATA وطاقة الجهاز في كابل واحد، كما هو الحال مع USB ولكن ليس مع eSATA. يتم توفير طاقة 5 فولت من خلال دبوسين USB، بينما يمكن توفير طاقة 12 فولت اختياريًا. عادةً ما توفر أجهزة الكمبيوتر المكتبية، ولكن ليس أجهزة الكمبيوتر المحمولة، طاقة 12 فولت، وبالتالي يمكن تشغيل الأجهزة التي تتطلب هذا الجهد، عادةً محركات الأقراص مقاس 3.5 بوصة ومحركات الأقراص المضغوطة/أقراص DVD، بالإضافة إلى أجهزة 5 فولت مثل محركات الأقراص مقاس 2.5 بوصة.

يمكن استخدام كل من أجهزة USB وأجهزة eSATA مع منفذ eSATAp، عند توصيلها بكابل USB أو eSATA على التوالي. لا يمكن تشغيل جهاز eSATA عبر كابل eSATAp، ولكن يمكن لكابل خاص توفير كل من موصلات SATA أو eSATA وموصلات الطاقة من منفذ eSATAp.

يمكن دمج موصل eSATAp في جهاز كمبيوتر مزود بمنافذ SATA وUSB داخلية، وذلك من خلال تركيب دعامة بها وصلات لمنافذ SATA وUSB الداخلية وموصلات الطاقة ومنفذ eSATAp يمكن الوصول إليه من الخارج. ورغم دمج موصلات eSATAp في العديد من الأجهزة، فإن الشركات المصنعة لا تشير إلى معيار رسمي.

تنفيذات ما قبل المعيار

  • قبل مواصفات eSATA 6 Gbit/s النهائية، كانت العديد من البطاقات الإضافية وبعض اللوحات الأم تعلن عن دعم eSATA 6 Gbit/s لأنها تحتوي على وحدات تحكم SATA 3.0 بسرعة 6 Gbit/s للحلول الداخلية فقط. هذه التطبيقات غير قياسية، وتم التصديق على متطلبات eSATA 6 Gbit/s في مواصفات SATA 3.1 بتاريخ 18 يوليو 2011. [68] قد لا تكون بعض المنتجات متوافقة تمامًا مع eSATA 6 Gbit/s.

ميني ساتا (mSATA)

SSD mSATA

تم الإعلان عن Mini-SATA (المختصر باسم mSATA)، والذي يختلف عن الموصل الصغير، [59] بواسطة منظمة Serial ATA الدولية في 21 سبتمبر 2009. [69] تتضمن التطبيقات أجهزة الكمبيوتر المحمولة وأجهزة الكمبيوتر المحمولة والأجهزة الأخرى التي تتطلب محرك أقراص الحالة الصلبة في مساحة صغيرة.

الأبعاد المادية لموصل mSATA متطابقة مع تلك الخاصة بواجهة بطاقة PCI Express Mini ، [70] ولكن الواجهات غير متوافقة كهربائيًا؛ تحتاج إشارات البيانات (TX±/RX± SATA، PETn0 PETp0 PERn0 PERp0 PCI Express) إلى اتصال بوحدة تحكم مضيف SATA بدلاً من وحدة تحكم مضيف PCI Express .

لقد حلت مواصفات M.2 محل كل من mSATA و mini-PCIe . [71]

موصل SFF-8784

موصل SFF-8784 [72]
قاع قمة
دبوس وظيفة دبوس وظيفة دبوس وظيفة دبوس وظيفة
1 أرضي 6 غير مستخدم 11 أرضي 16 +5 فولت
2 أرضي 7 +5 فولت 12 ب+ (إرسال) 17 أرضي
3 أرضي 8 غير مستخدم 13 ب- (نقل) 18 أ- (استقبال)
4 الأرض [ج] 9 غير مستخدم 14 أرضي 19 أ+ (استلام)
5 قاد 10 أرضي 15 +5 فولت 20 أرضي

تستخدم أجهزة SATA النحيفة مقاس 2.5 بوصة وارتفاعها 5 مم (0.20 بوصة) موصل الحافة SFF-8784 ذي العشرين سنًا لتوفير المساحة. من خلال الجمع بين إشارات البيانات وخطوط الطاقة في موصل نحيف يتيح الاتصال المباشر بلوحة الدائرة المطبوعة للجهاز (PCB) بشكل فعال دون موصلات إضافية تستهلك مساحة، يسمح SFF-8784 بمزيد من ضغط التخطيط الداخلي للأجهزة المحمولة مثل أجهزة الكمبيوتر المحمولة فائقة النحافة . ​​[72]

توجد الدبابيس من 1 إلى 10 على الجانب السفلي للموصل، بينما توجد الدبابيس من 11 إلى 20 على الجانب العلوي. [72]

ساتا اكسبريس

موصلا SATA Express (رمادي فاتح) على اللوحة الأم للكمبيوتر ؛ وعلى يمينهما موصلات SATA الشائعة (رمادي غامق).

SATA Express ، الذي تم توحيده في البداية في مواصفات SATA 3.2، [73] عبارة عن واجهة تدعم أجهزة تخزين SATA أو PCI Express . موصل المضيف متوافق مع موصل البيانات SATA القياسي مقاس 3.5 بوصة، مما يسمح بتوصيل ما يصل إلى جهازين SATA قديمين. [74] وفي الوقت نفسه، يوفر موصل المضيف ما يصل إلى مسارين PCI Express 3.0 كاتصال PCI Express خالص بجهاز التخزين، مما يسمح بعرض نطاق ترددي يصل إلى 2 جيجابايت/ثانية. [32] [75]

بدلاً من النهج المعتاد المتمثل في مضاعفة السرعة الأصلية لواجهة SATA، تم اختيار PCI Express لتحقيق سرعات نقل بيانات أكبر من 6 جيجابت/ثانية. وقد تم التوصل إلى استنتاج مفاده أن مضاعفة سرعة SATA الأصلية ستستغرق وقتًا طويلاً، وستتطلب العديد من التغييرات على معيار SATA، وستؤدي إلى استهلاك طاقة أكبر بكثير عند مقارنتها بناقل PCI Express الحالي. [76]

بالإضافة إلى دعم واجهة وحدة التحكم المضيفة المتقدمة (AHCI) القديمة، يجعل SATA Express أيضًا من الممكن استخدام NVM Express (NVMe) كواجهة جهاز منطقي لأجهزة تخزين PCI Express المتصلة. [77]

وبما أن عامل الشكل M.2، الموصوف أدناه، حقق شعبية أكبر بكثير، فإن SATA Express يعتبر معيارًا فاشلاً واختفت المنافذ المخصصة بسرعة من اللوحات الأم.

م.2 (NGFF)

مقارنة الحجم بين محركات أقراص SSD من نوع mSATA (على اليسار) وM.2 (بحجم 2242، على اليمين)
محرك أقراص الحالة الصلبة ( SSD ) M.2 ( 2242) متصل بمحول USB 3.0 ومتصل بالكمبيوتر

M.2 ، والمعروف سابقًا باسم عامل الشكل من الجيل التالي (NGFF)، هو مواصفة لبطاقات توسيع الكمبيوتر والموصلات المرتبطة بها. وهو يحل محل معيار mSATA، الذي يستخدم التصميم المادي لبطاقة PCI Express Mini. نظرًا لمواصفاته المادية الأصغر والأكثر مرونة، إلى جانب الميزات الأكثر تقدمًا، فإن M.2 أكثر ملاءمة لتطبيقات تخزين الحالة الصلبة بشكل عام، وخاصة عند استخدامه في الأجهزة الصغيرة مثل أجهزة الكمبيوتر المحمولة أو الأجهزة اللوحية. [78]

تم تصميم معيار M.2 كمراجعة وتحسين لمعيار mSATA، بحيث يمكن تصنيع لوحات الدوائر المطبوعة (PCBs) الأكبر حجمًا. وفي حين استفادت mSATA من عامل الشكل والموصل PCI Express Mini Card الحاليين، فقد تم تصميم M.2 لتحقيق أقصى استفادة من مساحة البطاقة، مع تقليل المساحة. [78] [79] [80]

تُعد واجهات وحدة التحكم المضيفة المدعومة والمنافذ المتوفرة داخليًا مجموعة فرعية من تلك التي تم تحديدها بواسطة واجهة SATA Express. في الأساس، يعد معيار M.2 تنفيذًا صغير الحجم لواجهة SATA Express، مع إضافة منفذ USB  3.0 داخلي. [78]

يو.2 (SFF-8639)

U.2 ، والمعروف سابقًا باسم SFF-8639. مثل M.2، فإنه يحمل إشارة كهربائية PCI Express، ومع ذلك يستخدم U.2 رابط PCIe 3.0 ×4 يوفر نطاق ترددي أعلى يبلغ 32 جيجابت/ثانية في كل اتجاه. من أجل توفير أقصى قدر من التوافق مع الإصدارات السابقة، يدعم موصل U.2 أيضًا SATA وSAS متعدد المسارات. [81]

الطوبولوجيا

طوبولوجيا SATA: المضيف (H)، والمضاعف (M)، والجهاز (D)

يستخدم SATA بنية من نقطة إلى نقطة. لا تتم مشاركة الاتصال المادي بين وحدة تحكم وجهاز تخزين بين وحدات تحكم وأجهزة تخزين أخرى. يحدد SATA مضاعفات ، والتي تسمح لمنفذ وحدة تحكم SATA واحد بتشغيل ما يصل إلى خمسة عشر جهاز تخزين. يؤدي المضاعف وظيفة المحور؛ يتم توصيل وحدة التحكم وكل جهاز تخزين بالمحور. [82] وهذا مشابه من الناحية المفاهيمية لموسعات SAS .

تحتوي أنظمة الكمبيوتر الحديثة على وحدات تحكم SATA مدمجة في اللوحة الأم، وعادةً ما تشتمل على من اثنين إلى ثمانية منافذ. ويمكن تركيب منافذ إضافية من خلال محولات مضيف SATA الإضافية (المتوفرة بمجموعة متنوعة من واجهات الناقل: USB وPCI وPCIe).

التوافق الأمامي والخلفي

ساتا وباتا

قرص صلب PATA مع محول SATA متصل

على مستوى واجهة الأجهزة، تعتبر أجهزة SATA وPATA ( Parallel AT Attachment ) غير متوافقة تمامًا: لا يمكن ربطها ببعضها البعض بدون محول.

على مستوى التطبيق، يمكن تحديد أجهزة SATA لتبدو وتتصرف مثل أجهزة PATA. [83]

تقدم العديد من اللوحات الأم خيار "الوضع القديم"، والذي يجعل محركات SATA تظهر لنظام التشغيل مثل محركات PATA على وحدة تحكم قياسية. يسهل هذا الوضع القديم تثبيت نظام التشغيل من خلال عدم اشتراط تحميل برنامج تشغيل معين أثناء الإعداد، ولكنه يضحي بدعم بعض الميزات (الخاصة بالبائع) الخاصة بـ SATA. غالبًا ما يعطل الوضع القديم، إن لم يكن دائمًا، بعض منافذ PATA أو SATA الموجودة على اللوحات، نظرًا لأن واجهة وحدة التحكم PATA القياسية تدعم أربعة محركات فقط. (غالبًا ما يكون من الممكن تكوين المنافذ المعطلة.)

لقد مكن التراث المشترك لمجموعة أوامر ATA من انتشار شرائح الجسر منخفضة التكلفة من PATA إلى SATA. وقد تم استخدام شرائح الجسر على نطاق واسع في محركات PATA (قبل اكتمال محركات SATA الأصلية) وكذلك في المحولات المستقلة. عند توصيله بمحرك PATA، يسمح محول جانب الجهاز لمحرك PATA بالعمل كمحرك SATA. تسمح محولات جانب المضيف لمنفذ PATA في اللوحة الأم بالاتصال بمحرك SATA.

لقد أنتجت الأسواق علبًا مزودة بالطاقة لكل من محركات PATA وSATA التي تتصل بالكمبيوتر الشخصي عبر USB أو Firewire أو eSATA، مع القيود المذكورة أعلاه. توجد بطاقات PCI مزودة بموصل SATA تسمح لمحركات SATA بالاتصال بالأنظمة القديمة بدون موصلات SATA.

ساتا 1.5 جيجابت/ثانية و ساتا 3 جيجابت/ثانية

كان الهدف العام لمعيار SATA هو تحقيق التوافق مع الإصدارات المستقبلية من معيار SATA. ولمنع مشكلات التوافق التي قد تحدث عند تثبيت محركات SATA من الجيل التالي على اللوحات الأم المزودة بوحدات تحكم مضيفة SATA 1.5 Gbit/s قياسية، فقد سهّل العديد من المصنعين تحويل هذه المحركات الأحدث إلى وضع المعيار السابق. ومن أمثلة هذه الأحكام:

  • لقد أضافت شركة Seagate/Maxtor مفتاح توصيل يمكن للمستخدم الوصول إليه، والمعروف باسم "force 150"، لتمكين التبديل بين التشغيل القسري بسرعة 1.5 جيجابت/ثانية والتشغيل المتفاوض عليه بسرعة 1.5/3 جيجابت/ثانية.
  • تستخدم Western Digital إعداد وصلة تسمى OPT1 ممكّنة لفرض سرعة نقل بيانات تبلغ 1.5 جيجابت/ثانية (يتم تمكين OPT1 عن طريق وضع وصلة على الدبابيس 5 و6). [84]
  • يمكن إجبار محركات أقراص Samsung على وضع 1.5 جيجابت/ثانية باستخدام برنامج يمكن تنزيله من موقع الشركة المصنعة على الويب. يتطلب تكوين بعض محركات أقراص Samsung بهذه الطريقة الاستخدام المؤقت لوحدة تحكم SATA-2 (SATA 3.0 Gbit/s) أثناء برمجة المحرك.

يعد مفتاح "force 150" (أو ما يعادله) مفيدًا أيضًا لتوصيل محركات الأقراص الصلبة SATA بسرعة 3 جيجابت/ثانية بوحدات تحكم SATA على بطاقات PCI، نظرًا لأن العديد من وحدات التحكم هذه (مثل شرائح Silicon Image ) تعمل بسرعة 3 جيجابت/ثانية، على الرغم من أن ناقل PCI لا يمكنه الوصول إلى سرعات 1.5 جيجابت/ثانية. يمكن أن يتسبب هذا في تلف البيانات في أنظمة التشغيل التي لا تختبر هذه الحالة على وجه التحديد وتحد من سرعة نقل القرص. [ بحاجة لمصدر ]

ساتا 3 جيجابت/ثانية و ساتا 6 جيجابت/ثانية

تتوافق SATA 3 Gbit/s وSATA 6 Gbit/s مع بعضها البعض. يمكن لمعظم الأجهزة التي تعمل فقط بـ SATA 3 Gbit/s الاتصال بأجهزة تعمل بـ SATA 6 Gbit/s، والعكس صحيح، على الرغم من أن أجهزة SATA 3 Gbit/s تتصل بأجهزة SATA 6 Gbit/s فقط بسرعة 3 Gbit/s الأبطأ.

ساتا 1.5 جيجابت/ثانية و ساتا 6 جيجابت/ثانية

يتوافق SATA 1.5 Gbit/s وSATA 6 Gbit/s مع بعضهما البعض. يمكن لمعظم الأجهزة التي تعمل فقط بـ SATA 1.5 Gbit/s الاتصال بأجهزة تعمل بـ SATA 6 Gbit/s، والعكس صحيح، على الرغم من أن أجهزة SATA 1.5 Gbit/s تتصل فقط بأجهزة SATA 6 Gbit/s بسرعة 1.5 Gbit/s الأبطأ.

مقارنة مع واجهات أخرى

SATA وSCSI

تستخدم SCSI المتوازية ناقلًا أكثر تعقيدًا من SATA، مما يؤدي عادةً إلى ارتفاع تكاليف التصنيع. تسمح ناقلات SCSI أيضًا بتوصيل العديد من محركات الأقراص على قناة مشتركة واحدة، بينما تسمح SATA بمحرك واحد لكل قناة، ما لم يتم استخدام مضاعف المنفذ. تستخدم SCSI المتصلة التسلسلية نفس الوصلات المادية مثل SATA، كما تدعم معظم أجهزة HBA من SAS أجهزة SATA بسرعة 3 و6 جيجابت/ثانية (تتطلب أجهزة HBA دعم بروتوكول الأنفاق التسلسلي ATA ).

من الناحية النظرية، يوفر SATA 3 Gbit/s عرض نطاق ترددي أقصى يبلغ 300 ميجابايت/ثانية لكل جهاز، وهو أقل قليلاً من السرعة المقدرة لـ SCSI Ultra 320 بحد أقصى 320 ميجابايت/ثانية إجمالاً لجميع الأجهزة على ناقل. [85] توفر محركات SCSI معدل إنتاجية مستدام أكبر من محركات SATA المتعددة المتصلة عبر مضاعف منفذ بسيط (أي قائم على الأوامر) بسبب أداء الفصل وإعادة الاتصال والتجميع. [86] بشكل عام، ترتبط أجهزة SATA بشكل متوافق مع علب ومحولات SAS، بينما لا يمكن توصيل أجهزة SCSI مباشرة بناقل SATA.

إن محركات SCSI وSAS [ بحاجة لمصدر ] ومحركات قنوات الألياف (FC) أكثر تكلفة من محركات SATA، لذا فهي تُستخدم في الخوادم ومصفوفات الأقراص حيث يبرر الأداء الأفضل التكلفة الإضافية. تطورت محركات ATA وSATA غير المكلفة في سوق أجهزة الكمبيوتر المنزلية ، وبالتالي هناك وجهة نظر مفادها أنها أقل موثوقية. ومع تداخل هذين العالمين، أصبح موضوع الموثوقية مثيرًا للجدل إلى حد ما . لاحظ أنه بشكل عام، يرتبط معدل فشل محرك الأقراص بجودة رؤوسه وأقراصه وعمليات التصنيع الداعمة، وليس بواجهته.

ارتفع استخدام ATA التسلسلي في سوق الأعمال من 22% في عام 2006 إلى 28% في عام 2008. [9]

مقارنة مع الحافلات الأخرى

تم تصميم أجهزة SCSI-3 ذات موصلات SCA-2 للتبديل الساخن. توفر العديد من أنظمة الخوادم وRAID دعمًا للأجهزة للتبديل الساخن الشفاف. لم يستهدف مصممو معيار SCSI قبل موصلات SCA-2 التبديل الساخن، ولكن في الممارسة العملية، تدعم معظم تطبيقات RAID التبديل الساخن للأقراص الصلبة.

اسم معدل البيانات الخام معدل البيانات الحد الأقصى لطول الكابل تم توفير الطاقة الأجهزة لكل قناة
إي ساتا 6 جيجابت/ثانية 600 ميجابايت/ثانية
  • 2 متر
  • 1 متر مع محول SATA سلبي
 لا 1 (15 مع مضاعف المنفذ )
إيساتاب 6 جيجابت/ثانية 600 ميجابايت/ثانية 5 فولت، واختياريًا 12 فولت [87]
ساتا اكسبريس 16 جيجابت/ثانية 1.97 جيجابايت/ثانية [د] 1م لا
إصدار SATA 3.0 6 جيجابت/ثانية 600 ميجابايت/ثانية [88]
إصدار SATA 2.0 3 جيجابت/ثانية 300 ميجابايت/ثانية
إصدار SATA 1.0 1.5 جيجابت/ثانية 150 ميجابايت/ثانية [89] 1
باتا (IDE) 133 1.064 جيجابت/ثانية 133.3 ميجابايت/ثانية [e] 0.46 متر (18 بوصة) 5 فولت (موصل محرك 2.5 بوصة 44 دبوسًا فقط) 2
ساس-4 22.5 جيجابت/ثانية 2.25 جيجابايت/ثانية 10 م موصلات اللوحة الخلفية فقط 1 (> 65 كيلو مع الموسعات)
ساس-3 12 جيجابت/ثانية 1.2 جيجابايت/ثانية
ساس-2 6 جيجابت/ثانية 600 ميجابايت/ثانية
ساس-1 3 جيجابت/ثانية 300 ميجابايت/ثانية
IEEE 1394 (فاير واير) 3200 3.144 جيجابت/ثانية 393 ميجابايت/ثانية 100 متر (أكثر مع الكابلات الخاصة) 15 وات، 12–25 فولت 63 (مع محور)
IEEE 1394 (فاير واير) 800 786 ميجابت/ثانية 98.25 ميجابايت/ثانية 100 م [90]
IEEE 1394 (فاير واير) 400 393 ميجابت/ثانية 49.13 ميجابايت/ثانية 4.5 م [90] [91]
USB 3.2 (الجيل 2x2) 20 جيجابت/ثانية 2.44 جيجابايت/ ثانية 1 متر (كابل سلبي USB-IF قياسي) نعم 100 واط، 5، 12 أو 20 فولت [92] 127 (مع محور) [93]
USB 3.1 (الجيل الثاني) 10 جيجابت/ثانية 1.22 جيجابايت/ثانية [جم] 1 متر (كابل سلبي USB-IF قياسي) 100 واط، 5، 12 أو 20 فولت [92] 127 (مع محور) [93]
USB 3.0 [h] (USB 3.2، الجيل 1) 5 جيجابت/ثانية 610 ميجابايت/ثانية أو أكثر ( باستثناء النفقات العامة للبروتوكول
، والتحكم في التدفق، والتأطير) [94] 		2 متر (كابل سلبي USB-IF قياسي) 4.5 واط، 5 فولت
يو اس بي 2.0 480 ميجابت/ثانية 58 ميجابايت/ثانية 5 م [i] 2.5 واط، 5 فولت
يو اس بي 1.1 12 ميجابت/ثانية 1.5 ميجابايت/ثانية 3 م نعم
SCSI الترا-320 2.56 جيجابت/ثانية 320 ميجابايت/ثانية 12 متر فقط مع SCA Backplane 15 باستثناء محول ناقل المضيف/المضيف
قناة الألياف 10GFC 10.52 جيجابت/ثانية 1.195 جيجابايت/ثانية 2 متر – 50 كم لا 126 (16,777,216 مع المفاتيح)
قناة الألياف 4GFC 4.25 جيجابت/ثانية 398 ميجابايت/ثانية 12 متر

معدل InfiniBand رباعي		 10 جيجابت/ثانية 0.98 جيجابايت/ثانية
  • 5 م (نحاس) [95] [96]
  • <10 كم (ألياف)
 1 مع نقطة إلى نقطة ، والعديد منها مع نسيج مبدل
صاعقة 10 جيجابت/ثانية 1.22 جيجابايت/ثانية
  • 3 م (نحاس)
  • 100 متر (ألياف)
 10 وات (النحاس فقط) 7
ثندربولت 2 20 جيجابت/ثانية 2.44 جيجابايت/ثانية
ثندربولت 3 40 جيجابت/ثانية 4.88 جيجابايت/ثانية 100 واط (النحاس فقط)

انظر أيضا

ملحوظات

  1. ^ "AT" مشتق من IBM Personal Computer/AT . لم تحدد IBM معنى AT كما لم تحدده منظمة Serial ATA الدولية في وثيقة المواصفات. يتم تسويق المعيار باسم Serial ATA، ولكن SATA هو الاسم الأكثر شيوعًا.
  2. ^ إلكترونيات القيادة المتكاملة
  3. ^ القيادة الحالية
  4. ^ معدل بت خام 16 جيجابت/ثانية، مع ترميز 128b/130b
  5. ^ 15 دورة نانوثانية، عمليات نقل 16 بت
  6. ^ معدل بت خام 20 جيجابت/ثانية، مع ترميز 128b/132b
  7. ^ معدل بت خام 10 جيجابت/ثانية، مع ترميز 128b/132b
  8. ^ تم إصدار مواصفات USB  3.0 لموردي الأجهزة في 17 نوفمبر 2008.
  9. ^ يمكن توصيل محاور USB بشكل متسلسل حتى مسافة 25 مترًا

مراجع

  1. ^ ab "حالة البرنامج - ata Wiki". ata.wiki.kernel.org . 2008-08-17. مؤرشف من الأصل في 2009-01-24 . تم الاسترجاع في 2010-01-26 .
  2. ^ abc "Serial ATA: High Speed ​​Serialized AT Attachment" (PDF) . ece.umd.edu . Serial ATA Working Group. January 7, 2003. مؤرشف من الأصل (PDF) في 9 أكتوبر 2016 . تم الاسترجاع في 2016-02-21 .
  3. ^ "اللجنة الفنية T13، مرفق AT". اللجنة الفنية T13 AT مرفق. 1 مارس 2011. تم الاسترجاع في 8 يوليو 2019 .
  4. ^ "Seagate وAPT وVitesse تكشف عن أول محرك أقراص Serial ATA في منتدى مطوري Intel"، Seagate Technology، 22 أغسطس 2000
  5. ^ أندراوس، مايك. "تقرير Intel IDF رقم 2 - Serial ATA & USB 2.0". AnadTech . Future plc . تم الاسترجاع في 30 أغسطس 2020 .
  6. ^ "Lamars, Lawrence J., Information technology - AT Attachment Interface for Disk Drives, Computer and Business Equipment Manufacturers Association, 1994, xi (introduction)" (PDF) . مؤرشف من الأصل (PDF) في 2016-06-17 . تم الاسترجاع في 2016-08-02 .
  7. ^ Govindarajalu, B., IBM PC And Clones: Hardware, Troubleshooting And Maintenance. Tata McGraw-Hill Publishing Company. 2002. p. xxxi. ISBN 9780070483118. تم الاسترجاع بتاريخ 2016-08-02 .
  8. ^ "Barracuda Serial ATA V Family" (PDF) . تم الاسترجاع في 2023-08-17 .
  9. ^ "Serial ATA: تلبية احتياجات التخزين اليوم والغد" (PDF) . serialata.org . مؤرشف من الأصل (PDF) في 2012-04-17 . تم الاسترجاع في 2011-10-30 .
  10. ^ دونالد ميلانسون (2008-02-25). "بطاقات CFast CompactFlash يقال الآن أنها ستصدر خلال "18 إلى 24 شهرًا"". Engadget . مؤرشف من الأصل في 2009-03-03 . تم الاسترجاع في 2009-03-19 .
  11. ^ "Pretec تطلق بطاقة CFast بواجهة SATA". DPReview . 8 يناير 2009. مؤرشف من الأصل في 25 أكتوبر 2012. تم الاسترجاع في 19 مارس 2009 .
  12. ^ "مواصفات بعض اللوحات الأم ذات موصل eSATA".
  13. ^ "تقرير حالة الأجهزة/برامج التشغيل الخاصة بـSerial ATA (SATA) Linux". linux-ata.org . مؤرشف من الأصل في 2007-03-12 . تم الاسترجاع في 2010-01-26 .
  14. ^ "Intel® Matrix Storage Technology - Unattended Installation Instructions Under Windows* XP". Intel . 2 مارس 2007. مؤرشف من الأصل في 2 مارس 2007.
  15. ^ "الفرق بين SATA I وSATA II وSATA III". www.sandisk.com . مؤرشف من الأصل في 2021-11-29 . تم الاسترجاع في 2023-08-17 .
  16. ^ جيف جاسيور (2004-03-08). "قرص صلب SATA طراز Raptor WD740GD من Western Digital: أداء المستخدم الفردي وإمكانية الاستخدام المتعدد". techreport.com . مؤرشف من الأصل في 2015-03-25 . تم الاسترجاع في 2015-06-16 .
  17. ^ ab Patrick Schmid and Achim Roos (2010-04-06). "VelociRaptor Returns: 6Gbit/s, 600GB, And 10,000 RPM". tomshardware.com . تم الاسترجاع في 2010-06-26 .
  18. ^ "مواصفات SATA-IO واتفاقيات التسمية". sata-io.org . مؤرشف من الأصل في 2012-08-29 . تم الاسترجاع في 2012-08-30 .
  19. ^ "SATA-IO COMPLETES SATA REVISION 2.5 INTEGRATED SPEC" (PDF) . مؤرشف من الأصل (PDF) في 2015-03-16 . تم الاسترجاع في 2017-11-10 .
  20. ^ "SATA-IO تستكمل مواصفات SATA Revision 2.5 Integrated Spec؛ كما تم إصدار مواصفات موصل Slimline وخطط برنامج التشغيل البيني". www.businesswire.com (بيان صحفي). مؤرشف من الأصل في 10 نوفمبر 2017.
  21. ^ "Serial ATA Revision 2.6" (PDF) . منظمة Serial ATA الدولية. ص. 115. مؤرشف من الأصل (PDF) في 2014-10-06.
  22. ^ "مواصفات SATA الجديدة ستضاعف معدلات نقل البيانات إلى 6 جيجابت/ثانية" (PDF) (بيان صحفي). SATA-IO . 18 أغسطس 2008. مؤرشف من الأصل (PDF) في 23 سبتمبر 2010. تم الاسترجاع في 13 يوليو 2009 .
  23. ^ "SATA Revision 3.0". SATA-IO . 27 مايو 2009. مؤرشف من الأصل في 2 فبراير 2013. تم الاسترجاع في 4 ديسمبر 2009 .
  24. ^ "SATA-IO تصدر مواصفات SATA Revision 3.0" (PDF) (بيان صحفي). منظمة Serial ATA الدولية. 27 مايو 2009. مؤرشف من الأصل (PDF) في 11 يونيو 2009. تم الاسترجاع في 3 يوليو 2009 .
  25. ^ Rick Merritt (2008-08-18). "Serial ATA يضاعف معدل البيانات إلى 6 جيجابت/ثانية (تقرير إخباري من EETimes)". eetimes.com . مؤرشف من الأصل في 2012-10-27 . تم الاسترجاع في 2010-01-26 .
  26. ^ "إصدار مواصفات SATA-IO للإصدار 3.1" (PDF) . SATA-IO. 2011-07-18. مؤرشف من الأصل (PDF) في 2014-02-22 . تم الاسترجاع في 2013-07-22 .
  27. ^ هيلبرت هاجيدورن (2011-07-20). "تم نشر مواصفات SATA 3.1". guru3d.com . مؤرشف من الأصل في 2013-05-17 . تم الاسترجاع في 2012-09-26 .
  28. ^ "Msata Faq". forum.notebookreview.com . 1 مايو 2011. مؤرشف من الأصل في 2012-02-12.
  29. ^ "مواصفات منتج جهاز الكمبيوتر HP Compaq Elite 8300". HP . تم الاسترجاع في 7 أغسطس 2022 .
  30. ^ "منظمة ATA التسلسلية الدولية: وحدة تخزين SATA العالمية (USM)". sata-io.org . مؤرشف من الأصل في 2011-11-01 . تم الاسترجاع في 2011-10-30 .
  31. ^ Perenson, Melissa J. "New Universal Storage Module Promises to Evolve Portable Data". PCWorld. مؤرشف من الأصل في 2014-02-21 . تم الاسترجاع في 2014-02-12 .
  32. ^ "SATA-IO تكشف عن مواصفات الإصدار 3.2" (PDF) . SATA-IO . 2013-08-08. مؤرشف من الأصل (PDF) في 2016-03-04 . تم الاسترجاع في 2015-09-11 .
  33. ^ تمكين تطبيقات التخزين ذات السرعة الأعلى مع SATA Express Archived 2012-11-27 at the Wayback Machine , منظمة Serial ATA الدولية.
  34. ^ أعلنت SATA-IO عن مواصفات SATA 3.2 بسرعة 16 جيجابت في الثانية محفوظ في 2014-03-30 على موقع Wayback Machine .
  35. ^ "بطاقة SATA M.2". SATA-IO. مؤرشف من الأصل في 2013-10-03 . تم الاسترجاع في 2014-01-16 .
  36. ^ SATA μSSD محفوظ في 2013-05-08 على موقع Wayback Machine ، منظمة Serial ATA الدولية.
  37. ^ "SATA-IO تطلق مواصفات USM Slim لتخزين خارجي أنحف وأخف وزنًا" (PDF) . SATA-IO. مؤرشف من الأصل (PDF) في 2014-02-22 . تم الاسترجاع في 2014-02-12 .
  38. ^ "SATA Enables Life Unplugged". SATA-IO. مؤرشف من الأصل في 2014-02-07 . تم الاسترجاع في 2014-01-16 .
  39. ^ "SATA-IO FAQ" (PDF) . ما الجديد في مواصفات SATA v3.2؟ . SATA-IO. ص. 2. مؤرشف (PDF) من الأصل في 2013-10-04 . تم الاسترجاع في 2013-10-03 .
  40. ^ أول مواصفات مسربة من SATA-IO أرشيف 2013-08-12 على موقع Wayback Machine ، منظمة Serial ATA الدولية، GuruHT.com
  41. ^ "توسعة ميزات SATA-IO المدعومة في مواصفات الإصدار 3.3" (PDF) . SATA-IO . 2016-02-16. مؤرشف من الأصل (PDF) في 2017-07-03 . تم الاسترجاع في 2016-12-26 .
  42. ^ "الأسئلة الشائعة حول SATA-IO" (PDF) . SATA-IO . 2016-11-11. مؤرشف من الأصل (PDF) في 2016-12-26 . تم الاسترجاع في 2016-12-26 .
  43. ^ مجموعة أوامر ATA/ATAPI 4 (ACS-4)
  44. ^ "ملخص تقني حول ميزة تعطيل الطاقة" (PDF) . HGST . 2016-08-04. مؤرشف (PDF) من الأصل في 2016-11-21 . تم الاسترجاع في 2016-12-26 .
  45. ^ "توسعة ميزات SATA-IO المدعومة في مواصفات الإصدار 3.4" (PDF) . SATA-IO . 2018-06-25. مؤرشف من الأصل (PDF) في 2019-06-15 . تم الاسترجاع في 2019-06-15 .
  46. ^ "SATA-IO يزيد من ميزات التشغيل البيني مع مواصفات المراجعة 3.5" (PDF) . SATA-IO . 2020-07-15. مؤرشف من الأصل (PDF) في 2020-07-19 . تم الاسترجاع في 2020-11-28 .
  47. ^ "هل يمكنني تثبيت محرك أقراص SATA مقاس 2.5 بوصة لجهاز كمبيوتر محمول على كمبيوتر مكتبي بدون أي محولات؟". superuser.com . 2009. مؤرشف من الأصل في 2013-12-02 . تم الاسترجاع 2013-12-04 .
  48. ^ "استعدوا لـ mini-SATA". تقرير تقني. 2009-09-21. مؤرشف من الأصل في 2009-09-25 . تم الاسترجاع في 2010-01-26 .
  49. ^ Serial ATA Revision 3.0 6.1.8 كابل داخلي أحادي المسار
  50. ^ "Serial ATA (SATA, Serial Advanced Technology Attachment)". allpinouts.org . مؤرشف من الأصل في 2008-11-08 . تم الاسترجاع في 2016-07-05 .
  51. ^ Chu, Frank (HGST); Frank, James (Seagate); Cox, Alvin (Seagate) (3 مارس 2014). "تمكين ميزة تعطيل الطاقة الجديدة في موصل SATA القياسي P3 في SATA3.2 TPR056" (PDF) . تم الاسترجاع في 17 يونيو 2023 .
  52. ^ Samsung Electronics (26 مايو 2014). "Device Activity Signal (DAS) Application Note" (PDF) . تم الاسترجاع في 27 أبريل 2023 .
  53. ^ ساتا-آيو (2 يونيو 2014). "مراجعة ATA التسلسلية 3.2 الاقتراح الفني رقم 058: تغييرات DAS/DSS/DHU" (PDF) . تم الاسترجاع 27 أبريل 2023 .
  54. ^ SATA-IO (11 أغسطس 2015). "تصحيح الخطأ رقم 089 في الإصدار 3.2 من Serial ATA: توضيحات حول دعم DAS/DSS" (PDF) . تم الاسترجاع في 27 أبريل 2023 .
  55. ^ SNIA SFF TWG (7 يوليو 2017). "SFF-8609: واجهة إدارة لظروف القيادة" . تم الاسترجاع في 27 أبريل 2023 .
  56. ^ مثال على محول الطاقة النشط محفوظ في 2017-07-12 على موقع Wayback Machine .
  57. ^ "توصيلات وتوصيلات موصل الطاقة التسلسلي ATA (SATA) @". pinouts.ru . 2013-05-31. مؤرشف من الأصل في 2013-06-28 . تم الاسترجاع 2013-06-14 .
  58. ^ "بيان صحفي: SATA-IO يطور التكنولوجيا باستخدام مواصفات SATA REVISION 2.6" (PDF) . SATA. مؤرشف من الأصل (PDF) في 2017-08-29 . تم الاسترجاع في 2017-11-10 .
  59. ^ ab "Understanding the Difference: micro-SATA vs. mSATA". amazon.com . 2013-02-23. مؤرشف من الأصل في 2013-08-02 . تم الاسترجاع في 2013-11-06 .
  60. ^ "دليل منتج Seagate® Laptop HDD SATA 2.5" (PDF) . seagate.com . يناير 2016. مؤرشف من الأصل (PDF) في 2020-12-06.
  61. ^ "ماذا تفعل دبابيس التوصيل الموجودة في الجزء الخلفي من محرك الأقراص الثابتة؟". howtogeek.com . 5 أبريل 2018.
  62. ^ "USB – smartmontools". sourceforge.net . مؤرشف من الأصل في 2012-02-07 . تم استرجاعه في 2012-01-13 .
  63. ^ "أسئلة حول مؤشرات الصحة/الأداء (بالنسبة المئوية)". hddlife.com . مؤرشف من الأصل في 2007-09-24 . تم الاسترجاع في 2007-08-29 .
  64. ^ "External Serial ATA" (PDF) . Silicon Image, Inc. مؤرشف من الأصل (PDF) في 13 يونيو 2010 . تم الاسترجاع في 8 أغسطس 2009 .
  65. ^ "CardBus SATA adaptor". addonics.com . مؤرشف من الأصل في 2011-11-04 . تم الاسترجاع في 2010-01-26 .
  66. ^ "ExpressCard SATA adaptor". addonics.com . مؤرشف من الأصل في 2011-11-29 . تم الاسترجاع في 2010-01-26 .
  67. ^ "تقنية Addonics: واجهة eSATA الهجينة (eSATA USB الهجينة)". addonics.com . مؤرشف من الأصل في 2011-10-30 . تم الاسترجاع في 2011-10-30 .
  68. ^ "الأسئلة الشائعة حول SATA 6 Gbit/s ومواصفات SATA Revision 3.0" (PDF) . مايو-يونيو 2009. مؤرشف من الأصل (PDF) في 22 فبراير 2014. تم استرجاعه في 30 أكتوبر 2011 .
  69. ^ "mSATA Press Release" (PDF) . مؤرشف من الأصل (PDF) في 26 يوليو 2011 . تم الاسترجاع 11 مارس 2011 .
  70. ^ "Intel 310 SSD" (PDF) . Intel . مؤرشف من الأصل (PDF) في 12 يناير 2011 . تم الاسترجاع 11 مارس 2011 .
  71. ^ جيم هاندي؛ جون تانجوي؛ جارين ماي؛ ديفيد أكرسون؛ إيدن كيم؛ توم كوفلين (20 سبتمبر 2014). "SNIA Webcast: كل شيء عن محركات أقراص الحالة الصلبة M.2" (PDF) . SNIA . تم الاسترجاع في 15 يوليو 2015 .
  72. ^ abc "تعريفات دبوس موصل الحافة SFF-8784: ورقة معلومات" (PDF) . Western Digital . 2013. مؤرشف (PDF) من الأصل في 26 فبراير 2015 . تم الاسترجاع في 26 فبراير 2015 .
  73. ^ "SATA Revision 3.2". SATA-IO. مؤرشف من الأصل في 2013-08-09 . تم الاسترجاع في 2013-10-02 .
  74. ^ "مصفوفة تزاوج الموصلات" (PDF) . SATA-IO . مؤرشف من الأصل (PDF) في 2013-10-04 . تم الاسترجاع في 2013-10-02 .
  75. ^ "تمكين تطبيقات التخزين ذات السرعة الأعلى باستخدام SATA Express". SATA-IO . 2013. مؤرشف من الأصل في 2014-02-07 . تم الاسترجاع في 2013-10-02 .
  76. ^ Paul Wassenberg (2013-06-25). "SATA Express: PCIe Client Storage" (PDF) . SATA-IO . مؤرشف (PDF) من الأصل في 2013-10-04 . تم الاسترجاع في 2013-10-02 .
  77. ^ ديف لاندسمان. "AHCI وNVMe كواجهات لأجهزة SATA Express – نظرة عامة" (PDF) . سان ديسك. مؤرشف (PDF) من الأصل في 2013-10-05 . تم الاسترجاع في 2013-10-02 .
  78. ^ abc "بطاقة SATA M.2". SATA-IO . مؤرشف من الأصل في 2013-10-03 . تم الاسترجاع في 2013-09-14 .
  79. ^ "سلسلة Intel SSD 530 تصل الأسبوع المقبل – تتميز بواجهة NGFF M.2". WCCF Tech. 2 يوليو 2013. مؤرشف من الأصل في 2013-09-05 . تم الاسترجاع في 2013-09-14 .
  80. ^ "دليل مرجعي سريع لـ M.2 (NGFF)" (PDF) . تايكو إلكترونيكس. مؤرشف من الأصل في 2013-08-10 . تم الاسترجاع في 2013-11-16 .
  81. ^ "تعيينات إشارات موصل U.2 SATA وSAS وPCI-e". pinoutguide.com .
  82. ^ "مضاعفات المنافذ". SATA-IO. مؤرشف من الأصل في 2014-08-25 . تم الاسترجاع في 2014-02-17 .
  83. ^ "مقارنة مع تقنية Ultra ATA" (PDF) . SATA-IO. مؤرشف من الأصل (PDF) في 2012-03-27 . تم الاسترجاع في 2014-08-15 .
  84. ^ "Windows: تثبيت Serial ATA وEIDE وSSD Drive وتعيين إعدادات Jumper". Western Digital . 20 أغسطس 2018. مؤرشف من الأصل في 30 نوفمبر 2022 . تم الاسترجاع 30 نوفمبر 2022 .
  85. ^ تم تحديد Ultra-640، لكن الأجهزة غير موجودة
  86. ^ التبديل القائم على FIS قابل للمقارنة بطابور الأوامر المسمى في SCSI
  87. ^ "تطبيق eSATAp". delock.de . مؤرشف من الأصل في 2012-03-15 . تم الاسترجاع في 2010-01-26 .
  88. ^ "Fast Just Got Faster: SATA 6Gbit/s" (PDF) . sata-io.org . 27 مايو 2009. مؤرشف من الأصل (PDF) في 26 نوفمبر 2012 . تم الاسترجاع 2011-10-25 .
  89. ^ "تصميم Serial ATA لتطبيقات اليوم واحتياجات التخزين في المستقبل" (PDF) . sata-io.org . مؤرشف من الأصل (PDF) في 2011-11-01 . تم الاسترجاع في 2011-10-25 .
  90. ^ "ملاحظة مطوري FireWire: مفاهيم FireWire". رابط مطوري Apple. مؤرشف من الأصل في 10 أكتوبر 2008. تم الاسترجاع في 2009-07-13 .
  91. ^ يمكن ربط 16 كابلًا بشكل متسلسل حتى 72 مترًا
  92. ^ ab Howse, Brett (17 سبتمبر 2014). "المواصفات النهائية لـ USB Power Delivery v2.0 - USB Gains Alternate Modes". AnandTech. مؤرشف من الأصل في 24 يناير 2015. تم الاسترجاع في 2015-01-15 .
  93. ^ ab Frenzel, Louis E. (25 سبتمبر 2008). "محلل بروتوكول USB 3.0 يحفز مشاريع الإدخال والإخراج بسرعة 4.8 جيجابت/ثانية". التصميم الإلكتروني. مؤرشف من الأصل في 3 مايو 2012. تم الاسترجاع في 2009-07-03 .
  94. ^ Universal Serial Bus Specification Revision 3.0. 20 ديسمبر 2012. ص. 75 (4–4.11). مؤرشف من الأصل في 2011-05-14 . تم الاسترجاع في 14 أبريل 2011 .
  95. ^ Minich, Makia (25 June 2007). "Infiniband Based Cable Comparison" (PDF) . مؤرشف من الأصل (PDF) في 15 مارس 2008. تم الاسترجاع في 11 فبراير 2008 .
  96. ^ فيلدمان، مايكل (17 يوليو 2007). "الكابلات البصرية تضيء نطاق InfiniBand". HPCwire . Tabor Publications & Events. ص. 1. مؤرشف من الأصل في 29 مارس 2012 . تم الاسترجاع في 2008-02-11 .
ويكيميديا ​​كومنز لديها الوسائط المتعلقة بـ:
Serial ATA (الفئة)
  • منظمة ATA التسلسلية الدولية (SATA-IO)
  • EETimes Serial ATA والتطور في تكنولوجيا تخزين البيانات، محمد أ. سالم
  • "مواصفات "SATA-1"، بصيغة ملف pdf مضغوط؛ Serial ATA: High Speed ​​Serialized AT Attachment، المراجعة 1.0a، 7 يناير 2003.
تم الاسترجاع من "https://en.wikipedia.org/w/index.php?title=SATA&oldid=1260182432#Mini-SATA_.28mSATA.29"
Original text
Rate this translation
Your feedback will be used to help improve Google Translate
