نوفيستور

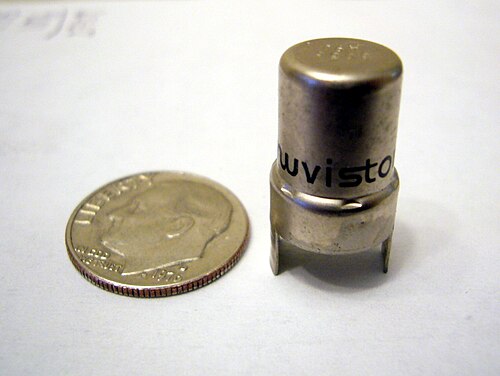

النوفيستور نوع من الصمامات المفرغة أعلنت عنه شركة RCA عام 1959. صُممت النوفيستورات لمنافسة ترانزستورات الوصلة ثنائية القطب الحديثة آنذاك، وكانت أصغر بكثير من الصمامات التقليدية في ذلك الوقت، تقترب من صغر حجم أغلفة الترانزستورات المنفصلة المبكرة. نظرًا لصغر حجمها، لم يكن هناك مساحة كافية لتضمين وصلة تفريغ لإخراج الهواء من الصمام؛ لذا، جُمعت النوفيستورات وعُولجت في غرفة مفرغة بواسطة أجهزة روبوتية بسيطة. غلاف الصمام مصنوع من المعدن، بقاعدة خزفية. صُنعت منها صمامات ثلاثية وبعض الصمامات الرباعية والخماسية ؛ ^{[ 1 ]} وكانت صمامات النوفيستور الرباعية أطول من الصمامات الثلاثية.

تُعدّ أنابيب نوفيستور من بين أفضل أنابيب استقبال الإشارات الراديوية الصغيرة أداءً، ويعود ذلك بشكل كبير إلى انخفاض السعة والحث الطفيليين نتيجة لصغر حجمها. [1] تتميز هذه الأنابيب بأداء ممتاز في نطاقي التردد العالي جدًا ( ^{VHF ) والتردد} فوق العالي (UHF)، وانخفاض مستوى الضوضاء، وقد شاع استخدامها خلال ستينيات القرن الماضي في تطبيقات الطاقة المنخفضة في أجهزة التلفزيون (بدءًا من سلسلة "نيو فيستا" من شركة RCA لأجهزة التلفزيون الملونة عام 1961 بهيكل CTC-11)، وأجهزة استقبال وإرسال الراديو، ومعدات الصوت، وأجهزة راسم الإشارة . وقد أوقفت شركة RCA استخدامها في موالفات التلفزيون في أواخر عام 1971.

شملت تطبيقات النوفستور جهاز التسجيل الصوتي Ampex MR-70، وهو جهاز تسجيل صوتي استوديو اعتمد قسمه الإلكتروني بالكامل على النوفستورات، وميكروفونات الاستوديو من تلك الحقبة، مثل AKG/Norelco C12a، الذي استخدم 7586. كما تبين لاحقًا أنه مع تعديل بسيط في الدائرة، يمكن للنوفستور أن يحل محل أنبوب Telefunken VF14M القديم، المستخدم في ميكروفون الاستوديو Neumann U47 . ^{[ 2 ]} استخدمت شركة Tektronix النوفستورات في العديد من أجهزة راسم الإشارة المتطورة الخاصة بها في الستينيات، ^{[ 3 ]} قبل استبدالها لاحقًا بترانزستورات JFET ذات الحالة الصلبة . تم استخدام النوفستورات في برنامج الفضاء Ranger ، كما تم استخدام النوفستورات روسية الصنع (مع أسلاك توصيل ملحومة، وهي أكثر موثوقية من المقابس) ^{[ 1 ]} في طائرة MiG-25 المقاتلة السوفيتية، على الأرجح لتحصين إلكترونيات الطائرة ضد الإشعاع ؛ وقد تم اكتشاف ذلك بعد انشقاق فيكتور بيلينكو .

تتميز مقابس نوفيستور بتصميم قياسي قائم على أربع دوائر متحدة المركز وهمية، حيث تُوضع الدبابيس بزاوية 60 درجة من مركز القاعدة. يحتوي الغلاف المعدني على زعنفتين تمتدان أسفل القاعدة؛ الزعنفة الأكبر منهما هي موضع المفتاح. يمكن للمقابس استيعاب ما يصل إلى 12 دبوسًا، ولكن عادةً ما يُستخدم خمسة أو ستة دبابيس فقط.

تُخصَّص الأطراف 1 و2 و3 للدائرة الخارجية، حيث يقع الطرف 1 بزاوية 60 درجة باتجاه عقارب الساعة من الزعنفة الرئيسية. أما الطرف 2، الذي يقع بمحاذاة الزعنفة الصغيرة، فيقع بزاوية 120 درجة باتجاه عقارب الساعة من الطرف 1. ويقع الطرف 3 بزاوية 120 درجة باتجاه عقارب الساعة من الطرف 2. في الصمامات الثلاثية، تُستخدم هذه الأطراف (عادةً الطرف 2 فقط) لتوصيل الصفيحة/المصعد. أما في الصمامات الرباعية، فيُستخدم أحد هذه الأطراف لتوصيل شبكة الحماية، ويتم توصيل الصفيحة/المصعد بغطاء علوي.

تُخصَّص الأطراف 4 و5 و6 للدائرة التالية. يقع الطرف 4 بمحاذاة الزعنفة الرئيسية. يقع الطرف 5 بزاوية 120 درجة باتجاه عقارب الساعة بالنسبة للطرف 4 والزعنفة الرئيسية. يقع الطرف 6 بزاوية 120 درجة باتجاه عقارب الساعة بالنسبة للطرف 5. تتصل الأطراف في هذه الدائرة (عادةً الطرف 4) بشبكة التحكم.

تُخصص الأطراف 7 و8 و9 للدائرة التالية. وهي تقع على نفس خط الأطراف 1 و2 و3، وتزداد أرقامها بالتسلسل باتجاه عقارب الساعة. تتصل هذه الأطراف (عادةً الطرف 8) بالكاثود.

تُخصَّص الأطراف 10 و11 و12 للدائرة الداخلية. وهي تقع على نفس خط الأطراف 4 و5 و6، وتزداد أرقامها بالترتيب مع عقارب الساعة. تتصل هذه الأطراف (عادةً الأطراف 10 و12) بالسخان.

يُعدّ نظام التوصيل Base 12AQ - المستخدم في معظم الصمامات الثلاثية، بما في ذلك 6CW4 و6DS4 - هو الأكثر شيوعًا. وهذه هي التوصيلات:

• الطرف 2 - الصفيحة/الأنود
• الدبوس 4 - الشبكة
• الطرف 8 - الكاثود
• الدبابيس 10 و 12 - السخان

يُعدّ Base 12AS تخطيطًا للرباعي الأقطاب. أما التوصيلات فهي كالتالي:

• الدبوس 2 - الشبكة 2
• الدبوس 4 - الشبكة 1
• الطرف 8 - الكاثود
• الدبابيس 10 و 12 - السخان
• غطاء علوي - لوحة

• 7586 - أول إصدار، صمام ثلاثي متوسط ​​(عامل التضخيم: من 31 إلى 35)
  • 7895 - 7586 مع قيمة mu أعلى (عامل التضخيم: 64)
  • 8393 - صمام ثلاثي متوسط ​​الميو، مكافئ لـ 7586 باستثناء أن السخان هو 13.5 فولت عند 60 مللي أمبير، ويستخدم في معدات تيكترونيكس .
• 7587 - صمام رباعي ذو قطع حاد (يقع المصعد في الأعلى)
• 8056 - صمام ثلاثي لجهد لوحة منخفض
• 8058 - صمام ثلاثي، مع غطاء لوحة وشبكة على الغلاف، لأداء UHF
• 6CW4 - صمام ثلاثي عالي المعامل، مزود بسخان 6.3 فولت / 135 مللي أمبير. يُعدّ هذا النوع من صمامات Nuvistor الأكثر شيوعًا في الإلكترونيات الاستهلاكية. كما يُستخدم في أجهزة الراديو للهواة VHF وأجهزة الراديو البحرية . (معامل التضخيم: 65)
  • 2CW4 - مماثل للنوع 6CW4، ولكن مع سخان 2.1 فولت / 450 مللي أمبير. يُستخدم عادةً في أجهزة استقبال التلفزيون المزودة بسلاسل سخانات متسلسلة.
  • 13CW4 - مماثل لـ 6CW4، ولكن مع سخان 12.6 فولت / 60 مللي أمبير. يُستخدم غالبًا في أجهزة راديو VHF التي تعمل ببطاريات تخزين 12 فولت ومولدات كهربائية.
• 6DS4 - قاطع عن بعد 6CW4، مزود بسخان 6.3 فولت / 135 مللي أمبير. يُستخدم عادةً في أجهزة استقبال التلفزيون الملون من RCA كمضخم ترددات لاسلكية في أجهزة التوليف المزودة بخلاطات ترانزستور ومذبذبات محلية (معامل التضخيم: 63).
  • 2DS4 - نفس 6DS4، ولكن مع سخان 2.1 فولت / 450 مللي أمبير. يُستخدم عادةً في أجهزة استقبال التلفزيون المزودة بسلاسل سخانات متسلسلة.
• 6DV4 - متوسط ​​التضخيم، مصمم كمذبذب UHF، غلافه مطلي بالذهب أحيانًا (عامل التضخيم: 35)

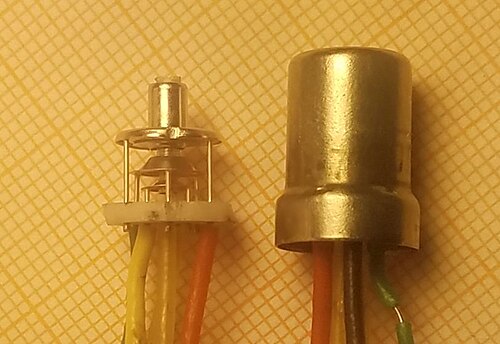

• الأنواع السوفيتية (قد تحتوي بعض الأنواع على أسلاك لحام طويلة)
  • 6П37Н-В (الأبجدية اللاتينية: 6P37N-V) - صمام رباعي الطاقة ذو طرف سلكي ^{[ 1 ]}
  • 6C51H (6S51N) - مشابه لـ 7586
  • 6C52H (6S52N) - نفس 7895
  • 6C53H-В ​​(6S53N-V) - الصمام الثلاثي ذو السلك ^{[ 1 ]}
  • 6C62H (6S62N) - صمام ثلاثي عالي المعامل (90) مصمم لاستقبال إشارات الترددات اللاسلكية الضعيفة
  • 6C63H (6S63N) - صمام ثلاثي
