الموسوعة الحرة
أطوال موجات الضوء 753 و 535 و 432 نانومتر (على سبيل المثال اللون الحقيقي تقريبًا) لنقطة سولاندر كما تُرى وهي تطل على خليج بوتاني. [ 1 ]

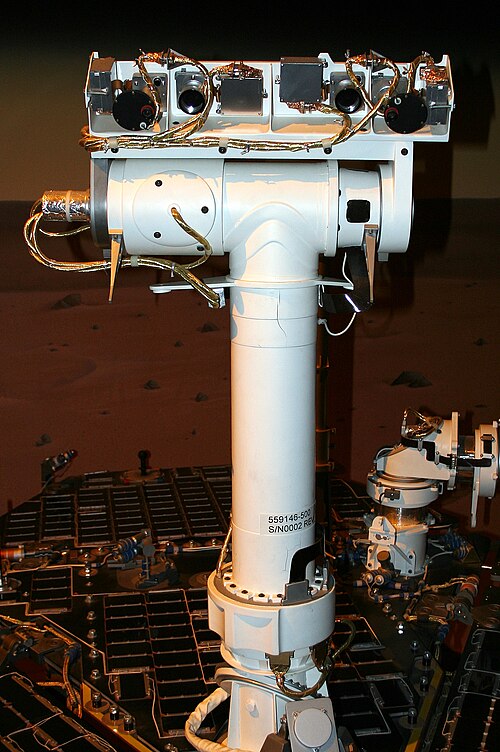

مجموعة عمود بانكام (PMA)

تُعدّ كل كاميرا بانكام واحدة من كاميرتين إلكترونيتين مجسمتين مثبتتين على مركبتي استكشاف المريخ "سبيريت" و "أوبورتيونيتي" . [ 2 ] تحتوي الكاميرا على مجموعة عجلة ترشيح تُمكّنها من رؤية أطوال موجية مختلفة من الضوء، ويتم تركيب زوج كاميرات بانكام بجانب كاميرتي نافكام على مجموعة قضبان الكاميرا الخاصة بمركبة استكشاف المريخ. [ 2 ]

بحسب جامعة كورنيل، يمكن استخدامه مع جهاز Mini-TES لتحليل البيئة المحيطة. [ 2 ]

بحسب ورقة بحثية صادرة عن مختبر الدفع النفاث (JPL) حول المريخ، يتمتع نظام بانكام بدقة زاوية تبلغ 300 ميكروراديان، أي أفضل بثلاث مرات من العين البشرية. [ 3 ] ويمكنه رصد 14 نطاقًا طيفيًا، وباستخدام كاميرتين متجاورتين، يُمكنه توليد صور مجسمة للمريخ، مما يدعم إنشاء صور بانورامية ضخمة للمريخ تتجاوز 10 جيجابت في الثانية دون ضغط. [ 3 ] وقد التقطت مركبة سبيريت الجوالة أعلى صورة دقة على الإطلاق على سطح كوكب آخر حتى ذلك الحين، عندما هبطت عام 2004. [ 4 ]

بصريات

يبلغ البعد البؤري للكاميرا 43  مم، مع مجال رؤية (FOV) 16° × 16°. [ 5 ] تفصل بين الكاميرتين مسافة 30  سم، وهما مثبتتان رأسًا على عقب بالنسبة لبعضهما البعض. [ 2 ]

جهاز اقتران الشحنة

تستخدم الكاميرتان كاشف CCD (جهاز اقتران الشحنة) بدقة 1024 × 2048 إطارًا، من إنتاج شركة Mitel. يتميز كاشف CCD بإضاءة أمامية، ولا يحتوي على أي طبقات مضادة للانعكاس أو معززة للأشعة فوق البنفسجية. يُستخدم نصف الشريحة للتخزين والقراءة، وبالتالي فهو معزول عن الإضاءة. [ 5 ]

الإلكترونيات

توفر مصفوفة البوابات المنطقية القابلة للبرمجة الميدانية (FPGA) من نوع Actel RT1280 القدرات الحسابية اللازمة للكاميرا. يتم تحويل إشارة مستشعر CCD إلى إشارة رقمية مكونة من 12 بت قبل معالجة البيانات. [ 5 ]

عجلة الترشيح

تحتوي الكاميرا اليسرى على مرشحات بأطوال موجية كالتالي: (739، 753، 673، 601، 535، 482، 432، 440  نانومتر)، بينما تحتوي الكاميرا اليمنى على مرشحات بأطوال موجية كالتالي: (436، 754، 803، 864، 904، 934، 1009، 880  نانومتر). [ 5 ] يتم تشغيل كل عجلة مرشح بواسطة محرك خطوي لتوفير دوران العجلة.

هدف المعايرة

حاول مشغلو كاميرا بانكام محاكاة لون العين البشرية في هاتين الصورتين لجهاز قياس سطح المريخ (MER MarsDial) الملتقطتين بفارق 10 أيام. وقد ساهمت الرياح التي أزالت الغبار في تقليل كمية الغبار في الصورة الموجودة على الجانب الأيمن. تم إنتاج الصور باستخدام ضوء بأطوال موجية تتراوح بين 430 نانومتر و750 نانومتر. [ 6 ]

يُعدّ هدف المعايرة الموجود على المركبة الجوالة جزءًا من نظام الكاميرا، ويحتوي على عدة مناطق. مناطق مصقولة لتعكس سماء المريخ، ومناطق ذات انعكاسية معروفة، وفي الزوايا الأربع أهداف ملونة مصنوعة من السيليكون. أما الأصباغ غير العضوية المستخدمة في الزوايا فهي الهيماتيت ، والجوثيت ، وأكسيد الكروم، وألومينات الكوبالت. [ 5 ] ويُعدّ هدف المعايرة جزءًا من مجموعة الساعة الشمسية.
