جهاز اقتران الشحنة

جهاز اقتران الشحنة ( CCD ) عبارة عن دائرة متكاملة تحتوي على مجموعة من المكثفات المتصلة . وبواسطة دائرة خارجية، يمكن لكل مكثف نقل شحنته الكهربائية إلى مكثف مجاور. تُعد مستشعرات CCD تقنية رئيسية تُستخدم في التصوير الرقمي .

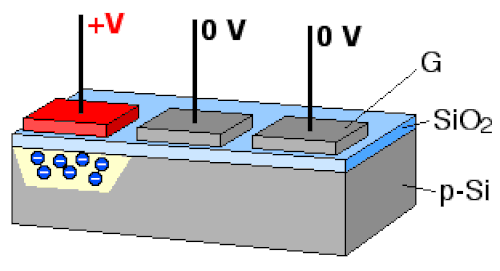

في مستشعر الصور CCD ، تُمثَّل البكسلات بمكثفات أشباه الموصلات المعدنية المؤكسدة (MOS) المُطعَّمة بالنوع p . هذه المكثفات ، وهي اللبنات الأساسية لمستشعر CCD، ^{[ 1 ]} يتم تحيزها فوق عتبة الانعكاس عند بدء عملية التقاط الصورة، مما يسمح بتحويل الفوتونات الواردة إلى شحنات إلكترونية عند واجهة أشباه الموصلات والأكسيد؛ ثم يُستخدم مستشعر CCD لقراءة هذه الشحنات.

على الرغم من أن أجهزة CCD ليست التقنية الوحيدة التي تسمح بالكشف عن الضوء، إلا أن مستشعرات صور CCD تستخدم على نطاق واسع في التطبيقات المهنية والطبية والعلمية حيث تكون بيانات الصور عالية الجودة مطلوبة.

في التطبيقات ذات متطلبات الجودة الأقل دقة، مثل الكاميرات الرقمية الاستهلاكية والاحترافية ، يتم استخدام مستشعرات البكسل النشطة ، والمعروفة أيضًا باسم مستشعرات CMOS (مستشعرات MOS التكميلية).

ومع ذلك، فإن ميزة الجودة الكبيرة التي تمتعت بها أجهزة CCD في وقت مبكر قد تقلصت بمرور الوقت، ومنذ أواخر العقد الأول من القرن الحادي والعشرين أصبحت أجهزة استشعار CMOS هي التقنية السائدة، حيث حلت إلى حد كبير إن لم يكن كليًا محل أجهزة استشعار الصور CCD.

تعتمد تقنية اقتران الشحنات (CCD) على بنية أشباه الموصلات المعدنية المؤكسدة (MOS)، ^{[ 2 ]} حيث تُعد مكثفات MOS اللبنات الأساسية لتقنية اقتران الشحنات، ^{[ 1 ] [ 3 ]} كما استُخدمت بنية MOS المستنفدة ككاشف ضوئي في أجهزة اقتران الشحنات المبكرة. ^{[ 2 ] [ 4 ]}

في أواخر الستينيات، كان ويلارد بويل وجورج إي. سميث في مختبرات بيل يُجريان أبحاثًا حول تقنية أشباه الموصلات المعدنية المؤكسدة (MOS) أثناء عملهما على ذاكرة الفقاعات شبه الموصلة . أدركا أن الشحنة الكهربائية تُشابه الفقاعة المغناطيسية، وأنه يُمكن تخزينها على مكثف MOS صغير. ولأن تصنيع سلسلة من مكثفات MOS على التوالي كان أمرًا يسيرًا نسبيًا، قاما بتوصيل جهد مناسب بها بحيث يُمكن نقل الشحنة من مكثف إلى آخر. ^{[ 3 ]} أدى هذا إلى اختراع جهاز اقتران الشحنة بواسطة بويل وسميث عام 1969. وقد ابتكرا تصميم ما أطلقا عليه في دفتر ملاحظاتهما اسم "أجهزة 'فقاعات' الشحنة". ^{[ 5 ] [ 6 ]}

أشارت الورقة البحثية الأولية التي وصفت المفهوم في أبريل 1970 إلى استخدامات محتملة للجهاز، منها الذاكرة ، وخط التأخير، وجهاز التصوير. ^{[ 7 ]} كما يمكن استخدامه كمسجل إزاحة . ويكمن جوهر التصميم في القدرة على نقل الشحنة على طول سطح أشباه الموصلات من مكثف تخزين إلى آخر.

كان أول جهاز تجريبي يوضح هذا المبدأ عبارة عن صف من المربعات المعدنية المتقاربة على سطح سيليكون مؤكسد، يتم الوصول إليها كهربائيًا عبر وصلات سلكية. وقد عرضه جيل أميليو ومايكل فرانسيس تومبست وجورج سميث في أبريل 1970. ^{[ 8 ]} وكان هذا أول تطبيق تجريبي لتقنية CCD في مجال مستشعرات الصور ، حيث استخدم بنية MOS مستنفدة ككاشف ضوئي. ^{[ 2 ]} مُنحت أول براءة اختراع ( براءة الاختراع الأمريكية رقم 4,085,456 ) لتطبيق تقنية CCD في التصوير إلى تومبست، الذي قدم الطلب في عام 1971. ^{[ 9 ]}

كان أول جهاز CCD عامل مصنوع بتقنية الدوائر المتكاملة عبارة عن مسجل إزاحة بسيط ذي 8 بتات، وقد أبلغ عنه تومبست وأميليو وسميث في أغسطس 1970. ^{[ 10 ]} احتوى هذا الجهاز على دوائر إدخال وإخراج، واستُخدم لتوضيح استخدامه كمسجل إزاحة وكجهاز تصوير خطي بدائي ذي 8 بكسلات . تطور الجهاز بوتيرة سريعة. وبحلول عام 1971، تمكن باحثو شركة بيل، بقيادة مايكل تومبست، من التقاط الصور باستخدام أجهزة خطية بسيطة. ^{[ 11 ]} تبنت عدة شركات، من بينها فيرتشايلد سيميكوندكتور ، وآر سي إيه ، وتكساس إنسترومنتس ، هذا الاختراع وبدأت برامج تطوير. كانت جهود فيرتشايلد، بقيادة الباحث السابق في شركة بيل، جيل أميليو، هي الأولى التي أنتجت أجهزة تجارية، وبحلول عام 1974، كان لديها جهاز خطي مكون من 500 عنصر وجهاز ثنائي الأبعاد بدقة 100 × 100 بكسل. اخترع بيتر إل بي ديلون ، وهو عالم في مختبرات أبحاث كوداك، أول مستشعر صور CCD ملون عن طريق وضع مصفوفة مرشح ألوان على مستشعر CCD من نوع فيرتشايلد 100 × 100 بكسل بدءًا من عام 1974. ^{[ 12 ]} اخترع ستيفن ساسون ، وهو مهندس كهربائي يعمل في قسم أجهزة كوداك ، كاميرا رقمية ثابتة باستخدام مستشعر CCD نفسه من نوع فيرتشايلد 100 × 100 في عام 1975. ^{[ 13 ]}

اقترح ل. والش و ر. دايك في شركة فيرتشايلد عام 1973 جهاز CCD بتقنية النقل بين الخطوط (ILT) لتقليل التشويش والاستغناء عن الغالق الميكانيكي. وللحد من التشويش الناتج عن مصادر الضوء الساطعة، طوّر ك. هوري، وت. كورودا، وت. كوني في شركة ماتسوشيتا (باناسونيك حاليًا) عام 1981 بنية CCD بتقنية النقل بين الخطوط الإطارية (FIT). ^{[ 2 ]}

أُطلق أول قمر صناعي للاستطلاع KH-11 KENNEN، المُجهز بتقنية مصفوفة أجهزة اقتران الشحنات ( 800 × 800 بكسل) للتصوير، في ديسمبر 1976. ^{[ 14 ]} تحت قيادة كازو إيواما ، بدأت سوني جهودًا تطويرية واسعة النطاق على أجهزة اقتران الشحنات (CCD) باستثمار كبير. وفي نهاية المطاف، تمكنت سوني من إنتاج أجهزة اقتران الشحنات (CCD) بكميات كبيرة لكاميرات الفيديو الخاصة بها . قبل ذلك، توفي إيواما في أغسطس 1982. بعد ذلك، وُضعت شريحة CCD على شاهد قبره تقديرًا لمساهمته. ^{[ 15 ]} أصدرت سوني أول كاميرا فيديو استهلاكية تعمل بتقنية CCD بكميات كبيرة ، وهي CCD-G5، في عام 1983، استنادًا إلى نموذج أولي طوره يوشياكي هاجيوارا في عام 1981. ^{[ 16 ]}

عانت مستشعرات CCD المبكرة من تأخر الغالق ، وقد تم حل هذه المشكلة إلى حد كبير باختراع الصمام الثنائي الضوئي المثبت (PPD). ^{[ 2 ]} اخترعه نوبوكازو تيرانيشي وهيروميتسو شيراكي وياسوو إيشيهارا في شركة NEC عام 1980. ^{[ 2 ] [ 17 ]} أدركوا أنه يمكن التخلص من التأخير إذا أمكن نقل حاملات الإشارة من الصمام الثنائي الضوئي إلى مستشعر CCD. أدى ذلك إلى اختراعهم للصمام الثنائي الضوئي المثبت، وهو بنية كاشف ضوئي تتميز بانخفاض التأخير والضوضاء، وكفاءة كمية عالية، وتيار مظلم منخفض . ^{[ 2 ]} تم نشره لأول مرة علنًا من قبل تيرانيشي وإيشيهارا مع أ. كوهونو وإ. أودا وك. أراي عام 1982، مع إضافة بنية مضادة للتوهج. ^{[ 2 ] [ 18 ]} أُطلق على بنية كاشف الضوء الجديدة التي ابتكرتها شركة NEC اسم "الصمام الثنائي الضوئي المثبت" (PPD) من قِبل بي سي بيركي في شركة كوداك عام 1984. وفي عام 1987، بدأ دمج الصمام الثنائي الضوئي المثبت في معظم أجهزة CCD، ليصبح عنصرًا أساسيًا في كاميرات الفيديو الإلكترونية الاستهلاكية ، ثم في الكاميرات الرقمية الثابتة . ومنذ ذلك الحين، استُخدم الصمام الثنائي الضوئي المثبت في جميع مستشعرات CCD تقريبًا، ثم في مستشعرات CMOS . ^{[ 2 ]}

في يناير 2006، مُنح بويل وسميث جائزة تشارلز ستارك دريبر من الأكاديمية الوطنية للهندسة ^{[ 19 ]} ، وفي عام 2009 مُنحا جائزة نوبل في الفيزياء ^{[ 20 ]} لاختراعهما مفهوم CCD. وحصل مايكل تومبست على الميدالية الوطنية للتكنولوجيا والابتكار لعام 2010 ، لعمله الرائد في مجال التقنيات الإلكترونية، بما في ذلك تصميم وتطوير أول أجهزة تصوير CCD. كما مُنح ميدالية إديسون من معهد مهندسي الكهرباء والإلكترونيات (IEEE) لعام 2012 ، لإسهاماته الرائدة في أجهزة التصوير، بما في ذلك أجهزة تصوير CCD والكاميرات وأجهزة التصوير الحراري.

في جهاز CCD لالتقاط الصور، توجد منطقة حساسة للضوء ( طبقة رقيقة من السيليكون)، ومنطقة نقل مصنوعة من مسجل إزاحة (جهاز CCD، بالمعنى الدقيق للكلمة).

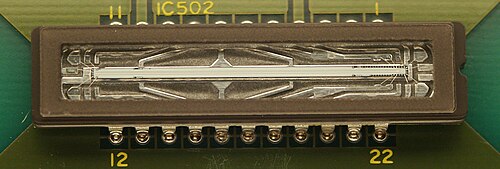

تُسقط صورة عبر عدسة على مصفوفة المكثفات (المنطقة الحساسة للضوء)، مما يؤدي إلى تراكم شحنة كهربائية في كل مكثف تتناسب مع شدة الضوء في ذلك الموضع. تلتقط المصفوفة أحادية البعد، المستخدمة في كاميرات المسح الخطي ، شريحة واحدة من الصورة، بينما تلتقط المصفوفة ثنائية الأبعاد، المستخدمة في كاميرات الفيديو والكاميرات الثابتة، صورة ثنائية الأبعاد تُطابق المشهد المسقط على مستوى بؤرة المستشعر. بمجرد تعرض المصفوفة للصورة، تقوم دائرة تحكم بنقل محتويات كل مكثف إلى المكثف المجاور له (تعمل كمسجل إزاحة). يُفرغ المكثف الأخير في المصفوفة شحنته في مُضخِّم الشحنة ، الذي يحول الشحنة إلى جهد كهربائي . بتكرار هذه العملية، تُحوّل دائرة التحكم محتويات المصفوفة بالكامل في أشباه الموصلات إلى سلسلة من الجهود الكهربائية. في جهاز رقمي، تُؤخذ عينات من هذه الجهود الكهربائية، وتُرقمن، وتُخزن عادةً في الذاكرة. في جهاز تناظري (مثل كاميرا فيديو تناظرية)، تتم معالجتها إلى إشارة تناظرية مستمرة (على سبيل المثال عن طريق تغذية خرج مكبر الشحنة إلى مرشح تمرير منخفض)، والتي تتم معالجتها بعد ذلك وتغذيتها إلى دوائر أخرى للإرسال أو التسجيل أو المعالجة الأخرى. ^{[ 21 ]}

يمكن تنفيذ مستشعرات الصور CCD في عدة بنى مختلفة. وأكثرها شيوعًا هي الإطار الكامل، ونقل الإطارات، والخطوط المتداخلة. وتختلف هذه البنى بشكل أساسي في طريقة معالجتها لمشكلة الغالق.

في جهاز كامل الإطار، تكون مساحة الصورة بأكملها نشطة، ولا يوجد غالق إلكتروني. يجب إضافة غالق ميكانيكي إلى هذا النوع من المستشعرات وإلا ستتشوه الصورة عند تشغيل الجهاز أو قراءتها.

في مستشعر CCD ذي نقل الإطارات، يُغطى نصف مساحة السيليكون بقناع معتم (عادةً من الألومنيوم). يمكن نقل الصورة بسرعة من منطقة الصورة إلى المنطقة المعتمة أو منطقة التخزين مع تشويه مقبول بنسبة بضعة بالمئة. بعد ذلك، يمكن قراءة هذه الصورة ببطء من منطقة التخزين بينما يتم دمج صورة جديدة أو تعريضها في المنطقة النشطة. لا تتطلب أجهزة نقل الإطارات عادةً غالقًا ميكانيكيًا، وكانت بنية شائعة في كاميرات البث القديمة ذات الحالة الصلبة. أما عيب بنية نقل الإطارات فهو أنها تتطلب ضعف مساحة السيليكون التي يتطلبها جهاز كامل الإطار مكافئ؛ وبالتالي، تكلف ضعف التكلفة تقريبًا.

تُوسّع بنية الخطوط المتداخلة هذا المفهوم خطوةً أخرى، حيث تُخفي عمودًا واحدًا من كل عمودين في مستشعر الصورة للتخزين. في هذا الجهاز، يكفي إزاحة بكسل واحد فقط للانتقال من منطقة الصورة إلى منطقة التخزين؛ وبالتالي، يمكن أن تكون أزمنة الغالق أقل من ميكروثانية، ويتم التخلص من التشويه بشكل شبه كامل. مع ذلك، فإن هذه الميزة ليست مجانية، إذ تُغطى منطقة التصوير بشرائط معتمة، مما يُقلل عامل التعبئة إلى حوالي 50%، وكفاءة الكم الفعالة بمقدار مماثل. عالجت التصاميم الحديثة هذه الخاصية السلبية بإضافة عدسات دقيقة على سطح الجهاز لتوجيه الضوء بعيدًا عن المناطق المعتمة نحو المنطقة النشطة. يمكن للعدسات الدقيقة أن تُعيد عامل التعبئة إلى 90% أو أكثر، وذلك اعتمادًا على حجم البكسل والتصميم البصري العام للنظام.

يعتمد اختيار بنية الكاميرا على مدى فائدتها. فإذا كان التطبيق لا يتحمل استخدام مصراع ميكانيكي باهظ الثمن، أو كثير الأعطال، أو يستهلك طاقة عالية، فقد يكون جهاز الخطوط البينية هو الخيار الأمثل. وقد استخدمت كاميرات التصوير الفوري الاستهلاكية أجهزة الخطوط البينية. من ناحية أخرى، بالنسبة للتطبيقات التي تتطلب أفضل تجميع ممكن للضوء، أو حيث تكون التكلفة والطاقة والوقت أقل أهمية، فإن جهاز الإطار الكامل هو الخيار الأمثل. ويميل علماء الفلك إلى تفضيل أجهزة الإطار الكامل. أما تقنية نقل الإطار فهي حل وسط كان أكثر شيوعًا قبل معالجة مشكلة عامل التعبئة في أجهزة الخطوط البينية. واليوم، يُلجأ عادةً إلى تقنية نقل الإطار عندما لا تتوفر بنية الخطوط البينية، كما هو الحال في الأجهزة ذات الإضاءة الخلفية.

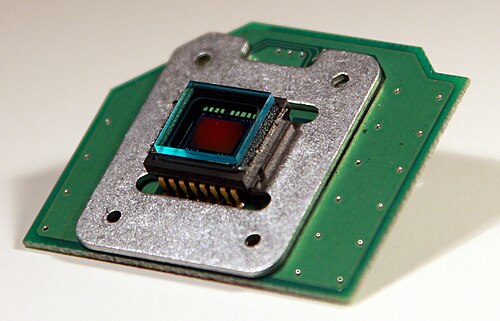

تُستخدم أجهزة CCD التي تحتوي على شبكات من البكسلات في الكاميرات الرقمية والماسحات الضوئية وكاميرات الفيديو كأجهزة استشعار للضوء. وهي تستجيب عادةً لـ 70% من الضوء الساقط (أي بكفاءة كمية تبلغ حوالي 70%)، مما يجعلها أكثر كفاءة بكثير من الأفلام الفوتوغرافية التي لا تلتقط سوى حوالي 2% من الضوء الساقط.

معظم أنواع أجهزة CCD الشائعة حساسة للأشعة تحت الحمراء القريبة، مما يسمح بالتصوير بالأشعة تحت الحمراء ، وأجهزة الرؤية الليلية ، وتسجيل الفيديو/التصوير الفوتوغرافي في ظروف إضاءة  معدومة (أو شبه معدومة). أما بالنسبة لأجهزة الكشف العادية المصنوعة من السيليكون، فإن حساسيتها محدودة بـ 1.1 ميكرومتر. ومن النتائج الأخرى لحساسيتها للأشعة تحت الحمراء ظهور الأشعة تحت الحمراء الصادرة من أجهزة التحكم عن بُعد غالبًا على الكاميرات الرقمية أو كاميرات الفيديو التي تعمل بتقنية CCD إذا لم تكن مزودة بمرشحات للأشعة تحت الحمراء.

يُقلل التبريد من التيار المظلم للمصفوفة ، مما يُحسّن حساسية مُستشعر CCD لشدة الضوء المنخفضة، حتى بالنسبة للأطوال الموجية فوق البنفسجية والمرئية. غالبًا ما تُبرّد المراصد الاحترافية كواشفها باستخدام النيتروجين السائل لتقليل التيار المظلم، وبالتالي الضوضاء الحرارية ، إلى مستويات ضئيلة.

نقل الإطار CCD

كان جهاز التصوير CCD بتقنية نقل الإطار أول بنية تصوير اقترحها مايكل تومبست في مختبرات بيل. وهو جهاز CCD متخصص، يُستخدم غالبًا في علم الفلك وبعض كاميرات الفيديو الاحترافية ، ومصمم لتحقيق كفاءة عالية في التعريض ودقة فائقة.

يمكن تقسيم الأداء الطبيعي لكاميرا CCD، سواءً في التطبيقات الفلكية أو غيرها، إلى مرحلتين: التعريض والقراءة. خلال المرحلة الأولى، تجمع كاميرا CCD الفوتونات الواردة بشكل سلبي ، وتخزن الإلكترونات في خلاياها. بعد انقضاء وقت التعريض، تُقرأ الخلايا سطرًا سطرًا. خلال مرحلة القراءة، تُزاح الخلايا لأسفل على كامل مساحة كاميرا CCD. وأثناء إزاحتها، تستمر في جمع الضوء. لذا، إذا لم تكن الإزاحة سريعة بما يكفي، فقد تحدث أخطاء نتيجة سقوط الضوء على خلية مشحونة أثناء النقل. تُعرف هذه الأخطاء بتأثير الغالق الدوار ، مما يجعل الأجسام سريعة الحركة تبدو مشوهة. إضافةً إلى ذلك، لا يمكن استخدام كاميرا CCD لجمع الضوء أثناء قراءتها. تتطلب الإزاحة الأسرع قراءة أسرع، وقد تؤدي القراءة الأسرع إلى أخطاء في قياس شحنة الخلية، مما يؤدي إلى زيادة مستوى الضوضاء.

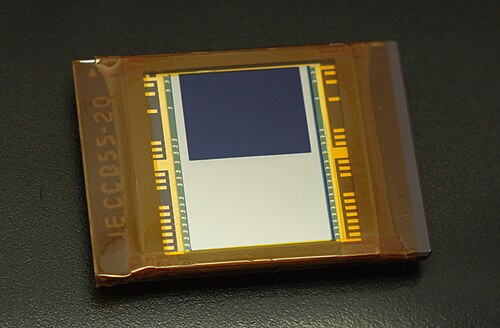

يحلّ مستشعر CCD بتقنية نقل الإطار المشكلتين: فهو يحتوي على منطقة محمية غير حساسة للضوء، تضمّ عددًا من الخلايا مساويًا لعدد الخلايا في المنطقة المعرضة للضوء. عادةً ما تُغطّى هذه المنطقة بمادة عاكسة كالألومنيوم. عند انتهاء مدة التعريض، تُنقل الخلايا بسرعة فائقة إلى المنطقة المخفية. هنا، بعيدًا عن أي ضوء وارد، يمكن قراءة شحنة الخلايا بأي سرعة تُعتبر ضرورية لقياسها بدقة. في الوقت نفسه، يستقبل الجزء المعرض للضوء من مستشعر CCD الضوء مجددًا، فلا يحدث أي تأخير بين عمليات التعريض المتتالية.

إن عيب هذا النوع من أجهزة CCD هو ارتفاع التكلفة: حيث تتضاعف مساحة الخلية بشكل أساسي، وتتطلب إلكترونيات تحكم أكثر تعقيدًا.

كاميرا CCD مضاعفة الإلكترونات

جهاز اقتران الشحنات المضاعف للإلكترونات (EMCCD، المعروف أيضًا باسم L3Vision CCD، وهو منتج تم تسويقه بواسطة شركة e2v Ltd.، المملكة المتحدة، أو L3CCD أو Impactron CCD، وهو منتج توقف إنتاجه الآن وكان يُقدم سابقًا من قبل شركة Texas Instruments) هو جهاز اقتران شحنات يتم فيه وضع مسجل كسب بين مسجل الإزاحة ومضخم الإخراج. يتم تقسيم مسجل الكسب إلى عدد كبير من المراحل. في كل مرحلة، يتم ضرب الإلكترونات عن طريق التأين بالصدم بطريقة مشابهة لثنائي الانهيار الجليدي . احتمال الكسب في كل مرحلة من مراحل المسجل صغير ( P < 2%)، ولكن نظرًا لأن عدد العناصر كبير (N > 500)، يمكن أن يكون الكسب الإجمالي مرتفعًا جدًا (${\displaystyle g=(1+P)^{N}}$في نظام EMCCD، ينتج عن إدخال إلكترون واحد آلاف الإلكترونات الخارجة. تُنتج قراءة الإشارة من جهاز CCD ضوضاء خلفية، عادةً ما تكون بضعة إلكترونات. أما في نظام EMCCD، فتُضاف هذه الضوضاء إلى آلاف الإلكترونات بدلاً من إلكترون واحد؛ وبالتالي، فإن الميزة الأساسية لهذه الأجهزة هي ضوضاء القراءة الضئيلة. وقد وُصف استخدام الانهيار الانهياري لتضخيم الشحنات الضوئية في براءة الاختراع الأمريكية رقم 3,761,744 عام 1973 من قِبل جورج إي. سميث/مختبرات بيل للهاتف.

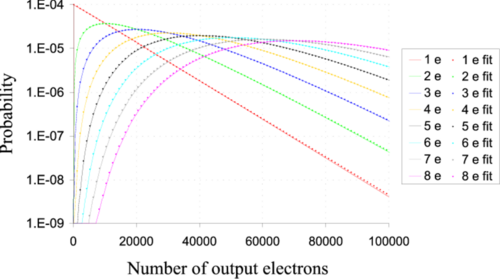

تُظهر كاميرات EMCCD حساسية مماثلة لكاميرات CCD المكثفة (ICCD). مع ذلك، وكما هو الحال مع كاميرات ICCD، فإن الكسب المُطبق في سجل الكسب عشوائي، ويستحيل معرفة الكسب الدقيق المُطبق على شحنة البكسل. عند قيم الكسب العالية (> 30)، يكون لهذا الغموض نفس تأثير خفض الكفاءة الكمية إلى النصف مقارنةً بالتشغيل بكسب يساوي واحدًا على نسبة الإشارة إلى الضوضاء (SNR ). يُشار إلى هذا التأثير بعامل الضوضاء الزائدة (ENF). مع ذلك، عند مستويات الإضاءة المنخفضة جدًا (حيث تكون الكفاءة الكمية في غاية الأهمية)، يُمكن افتراض أن البكسل إما يحتوي على إلكترون أو لا. هذا يُزيل الضوضاء المرتبطة بالتضاعف العشوائي، مع خطر احتساب عدة إلكترونات في البكسل نفسه كإلكترون واحد. لتجنب احتساب عدة إلكترونات في بكسل واحد بسبب تزامن الفوتونات في هذا الوضع، تُعد معدلات الإطارات العالية ضرورية. يظهر تشتت الكسب في الرسم البياني على اليمين. بالنسبة لسجلات الضرب ذات العناصر الكثيرة والمكاسب الكبيرة، يتم تمثيلها بشكل جيد بالمعادلة التالية:

$${\displaystyle P\left(n\right)={\frac {\left(n-m+1\right)^{m-1}}{\left(m-1\right)!\left(g-1+{\frac {1}{m}}\right)^{m}}}\exp \left(-{\frac {n-m+1}{g-1+{\frac {1}{m}}}}\right)\quad {\text{ if }}n\geq m}$$ حيث P هي احتمالية الحصول على n إلكترونًا ناتجًا بمعلومية m إلكترونًا مدخلًا ومتوسط ​​كسب إجمالي لمسجل الضرب مقداره g . بالنسبة لأعداد كبيرة جدًا من الإلكترونات المدخلة، تتقارب دالة التوزيع المعقدة هذه نحو التوزيع الغاوسي .

بفضل انخفاض تكلفتها ودقتها العالية، تستطيع كاميرات EMCCD استبدال كاميرات ICCD في العديد من التطبيقات. مع ذلك، لا تزال كاميرات ICCD تتمتع بميزة سرعة التحكم العالية، مما يجعلها مفيدة في تطبيقات مثل التصوير بتقنية تحديد المدى . تحتاج كاميرات EMCCD حتمًا إلى نظام تبريد - باستخدام التبريد الكهروحراري أو النيتروجين السائل - لتبريد الشريحة إلى درجات حرارة تتراوح بين -65 و -95 درجة مئوية (-85 إلى -139 درجة فهرنهايت) . يُضيف نظام التبريد هذا تكاليف إضافية لنظام التصوير EMCCD، وقد يُسبب مشاكل تكثف في التطبيق. مع ذلك، تُجهز كاميرات EMCCD المتطورة بنظام تفريغ محكم دائم يحصر الشريحة لتجنب مشاكل التكثف.

تُستخدم قدرات كاميرات EMCCD في ظروف الإضاءة المنخفضة في علم الفلك والبحوث الطبية الحيوية، وغيرها من المجالات. وعلى وجه الخصوص، فإن انخفاض مستوى الضوضاء فيها مع سرعات قراءة عالية يجعلها مفيدة للغاية لمجموعة متنوعة من التطبيقات الفلكية التي تتضمن مصادر ضوء منخفضة وظواهر عابرة، مثل التصوير المحظوظ للنجوم الخافتة، وقياس الضوء باستخدام عد الفوتونات عالي السرعة ، وقياس طيف فابري-بيرو ، وقياس الطيف عالي الدقة. ومؤخرًا، دخلت هذه الأنواع من كاميرات CCD مجال البحوث الطبية الحيوية في تطبيقات الإضاءة المنخفضة، بما في ذلك تصوير الحيوانات الصغيرة ، وتصوير الجزيئات المفردة ، وقياس طيف رامان ، والمجهر فائق الدقة ، بالإضافة إلى مجموعة واسعة من تقنيات مجهر التألق الحديثة ، وذلك بفضل نسبة الإشارة إلى الضوضاء العالية في ظروف الإضاءة المنخفضة مقارنةً بكاميرات CCD وICCD التقليدية.

فيما يتعلق بالضوضاء، عادةً ما تحتوي كاميرات EMCCD التجارية على شحنة مستحثة بالساعة (CIC) وتيار مظلم (يعتمد على درجة التبريد)، مما يؤدي مجتمعًا إلى ضوضاء قراءة فعالة تتراوح من 0.01 إلى 1 إلكترون لكل بكسل مقروء. مع ذلك، أدت التحسينات الأخيرة في تقنية EMCCD إلى ظهور جيل جديد من الكاميرات قادر على إنتاج شحنة مستحثة بالساعة أقل بكثير، وكفاءة نقل شحنة أعلى، وكسب كهرومغناطيسي أعلى بخمس مرات مما كان متاحًا سابقًا. هذه التطورات في الكشف في ظروف الإضاءة المنخفضة تؤدي إلى ضوضاء خلفية إجمالية فعالة تبلغ 0.001 إلكترون لكل بكسل مقروء، وهو مستوى ضوضاء لا يُضاهى بأي جهاز تصوير آخر في ظروف الإضاءة المنخفضة. ^{[ 27 ]}

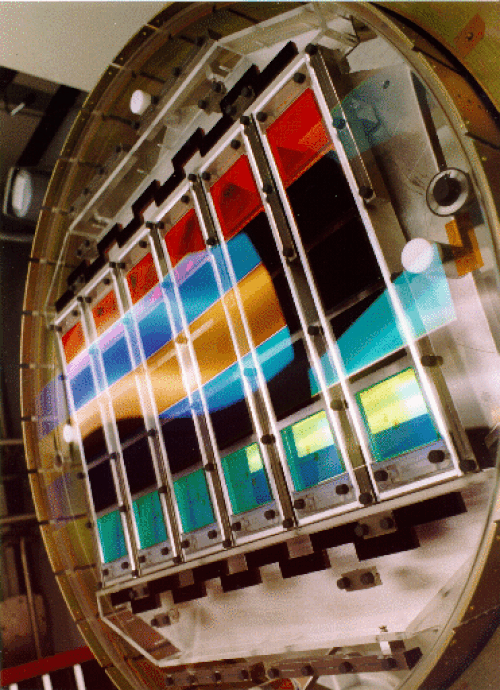

نظراً للكفاءة الكمية العالية لأجهزة اقتران الشحنات (CCD) ( الكفاءة الكمية المثالية هي 100٪، إلكترون واحد مولد لكل فوتون ساقط)، وخطية مخرجاتها، وسهولة استخدامها مقارنة بالألواح الفوتوغرافية، ومجموعة متنوعة من الأسباب الأخرى، فقد تم اعتماد أجهزة CCD بسرعة كبيرة من قبل علماء الفلك لجميع تطبيقات الأشعة فوق البنفسجية إلى الأشعة تحت الحمراء تقريباً.

قد تُؤثر الضوضاء الحرارية والأشعة الكونية على وحدات البكسل في مصفوفة CCD. ولمواجهة هذه التأثيرات، يلتقط علماء الفلك عدة صور مع إغلاق مصراع CCD وفتحه. ويُعدّ حساب متوسط ​​الصور الملتقطة مع إغلاق المصراع ضروريًا لتقليل الضوضاء العشوائية. بعد التحميض، تُطرح الصورة المتوسطة للإطار المظلم من الصورة الملتقطة مع فتح المصراع لإزالة التيار المظلم والعيوب المنهجية الأخرى ( مثل وحدات البكسل الميتة والساخنة) في CCD. وتُعالج أجهزة CCD من نوع Skipper الأحدث الضوضاء من خلال جمع البيانات بنفس الشحنة المجمعة عدة مرات، ولها تطبيقات في عمليات البحث الدقيقة عن المادة المظلمة الخفيفة وقياسات النيوترينو . ^{[ 28 ] [ 29 ] [ 30 ]}

يمتلك تلسكوب هابل الفضائي ، على وجه الخصوص، سلسلة متطورة للغاية من الخطوات ("خط أنابيب معالجة البيانات") لتحويل بيانات CCD الخام إلى صور مفيدة. ^{[ 31 ]}

تتطلب كاميرات CCD المستخدمة في التصوير الفلكي حوامل متينة لتحمل اهتزازات الرياح وغيرها من العوامل، بالإضافة إلى الوزن الهائل لمعظم منصات التصوير. وللحصول على صور بتعريض ضوئي طويل للمجرات والسدم، يستخدم العديد من علماء الفلك تقنية التوجيه الآلي . تعتمد معظم أنظمة التوجيه الآلي على شريحة CCD ثانية لمراقبة الانحرافات أثناء التصوير. تستطيع هذه الشريحة اكتشاف أخطاء التتبع بسرعة، وتوجيه محركات الحامل لتصحيحها.

يُستخدم في علم الفلك تطبيقٌ غير مألوف لتقنية CCD، يُسمى المسح الانجرافي، حيث تُستخدم هذه التقنية لجعل التلسكوب الثابت يعمل كلقط تتبعي، فيُحاكي حركة السماء. تُنقل الشحنات في جهاز CCD وتُقرأ في اتجاه موازٍ لحركة السماء، وبنفس السرعة. وبهذه الطريقة، يستطيع التلسكوب تصوير مساحة أكبر من السماء مقارنةً بمجال رؤيته المعتاد. يُعد مسح سلون الرقمي للسماء أشهر مثال على ذلك، حيث استُخدمت هذه التقنية لمسح أكثر من ربع السماء. تلسكوب غايا الفضائي هو أداة أخرى تعمل بهذه الطريقة، إذ يدور حول محوره بمعدل ثابت يبلغ دورة كاملة كل 6 ساعات، ويمسح شريطًا من السماء بزاوية 360 درجة وعرض 0.5 درجة خلال هذه الفترة؛ حيث يقطع نجم كامل مستوى البؤرة في حوالي 40 ثانية (زمن التعريض الفعلي).

بالإضافة إلى أجهزة التصوير، تُستخدم أجهزة CCD أيضًا في مجموعة من الأجهزة التحليلية بما في ذلك أجهزة قياس الطيف ^{[ 32 ]} وأجهزة قياس التداخل . ^{[ 33 ]}

تستخدم الكاميرات الرقمية الملونة، بما فيها كاميرات الهواتف الذكية، مستشعر صور ملونًا مدمجًا ^{[ 34 ]} ، يحتوي على مصفوفة مرشحات ألوان مُصنّعة فوق وحدات البكسل أحادية اللون في مُستشعر CCD. يُعرف نمط مرشحات الألوان الأكثر شيوعًا باسم مرشح باير ، نسبةً إلى مخترعه، العالم برايس باير من شركة كوداك . في نمط باير، يحتوي كل مربع من أربعة بكسلات على بكسل أحمر واحد، وبكسل أزرق واحد، وبكسلين أخضرين مُرشّحين ( تتمتع العين البشرية بحدة تمييز أعلى للسطوع، الذي يكون فيه اللون الأخضر أكثر وضوحًا من اللونين الأحمر أو الأزرق). ونتيجةً لذلك، تُجمع معلومات السطوع في كل صف وعمود باستخدام نمط رقعة الشطرنج، وتكون دقة الألوان أقل من دقة السطوع.

يمكن تحقيق فصل ألوان أفضل باستخدام أجهزة CCD ثلاثية ( 3CCD ) ومنشور فاصل شعاع ثنائي اللون ، حيث يفصل الصورة إلى مكونات حمراء وخضراء وزرقاء . كل من أجهزة CCD الثلاثة مُصممة للاستجابة للون معين. تستخدم العديد من كاميرات الفيديو الاحترافية ، وبعض الكاميرات شبه الاحترافية، هذه التقنية، على الرغم من أن التطورات في تقنية CMOS المنافسة جعلت مستشعرات CMOS، سواءً المزودة بفواصل شعاع أو مرشحات باير، شائعة بشكل متزايد في كاميرات الفيديو وكاميرات السينما الرقمية عالية الجودة. ميزة أخرى لتقنية 3CCD مقارنةً بجهاز قناع باير هي الكفاءة الكمية الأعلى (حساسية الضوء الأعلى)، لأن معظم الضوء القادم من العدسة يدخل إلى أحد مستشعرات السيليكون، بينما يمتص قناع باير نسبة عالية (أكثر من ثلثي) الضوء الساقط على كل بكسل.

في المشاهد الثابتة، كما هو الحال في المجهر، يمكن تحسين دقة جهاز قناع باير باستخدام تقنية المسح المجهري . خلال عملية أخذ عينات المواقع اللونية المشتركة ، يتم إنتاج عدة إطارات للمشهد. بين كل عملية مسح، يتم تحريك المستشعر بأبعاد البكسل، بحيث يتم التقاط كل نقطة في المجال البصري تباعًا بواسطة عناصر القناع الحساسة للمكونات الحمراء والخضراء والزرقاء للون. في النهاية، يتم مسح كل بكسل في الصورة مرة واحدة على الأقل لكل لون، وتصبح دقة القنوات الثلاث متساوية (تتضاعف دقة القناتين الحمراء والزرقاء أربع مرات، بينما تتضاعف دقة القناة الخضراء).

عندما يكون تعريض مستشعر CCD طويلًا بما يكفي، فإن الإلكترونات المتجمعة في "الخلايا" الموجودة في الجزء الأكثر سطوعًا من الصورة ستتجاوز في النهاية حدود الخلية، مما يؤدي إلى ظهور هالة ضوئية. يسمح تصميم مستشعر CCD للإلكترونات بالتدفق بسهولة أكبر في اتجاه واحد مقارنةً بالاتجاه الآخر، مما ينتج عنه خطوط عمودية. ^{[ 35 ] [ 36 ] [ 37 ]}

تُقلل بعض خصائص منع التوهج التي يمكن دمجها في مستشعر CCD من حساسيته للضوء عن طريق استخدام جزء من مساحة البكسل لهيكل تصريف. ^{[ 38 ]} وقد طوّر جيمس إم. إيرلي نظام تصريف رأسي لمنع التوهج لا يؤثر على مساحة تجميع الضوء، وبالتالي لا يُقلل من حساسية الضوء.
