مؤشر نداء اللوحة

مؤشر مكالمة اللوحة ، أو PCI، هو شكل من أشكال الإشارة المستخدمة بين مكتبي هاتف . وكان يُطلق عليه في الأصل مؤشر مكالمة الترحيل (RCI).

صُمم نظام PCI في الأصل بالتزامن مع مكاتب الهاتف ذات اللوحات ، وكان الهدف منه تمكين المشتركين في المقاسم الآلية بالكامل من طلب الأرقام في المكاتب اليدوية بنفس طريقة طلبها في مقاسمهم. ولتحقيق هذا الغرض، كان مكتب اللوحة يرسل الرقم المطلوب إلى المكتب اليدوي، حيث يظهر الرقم على شاشة المشغل. يقوم مشغل لوحة التحويل في المكتب اليدوي المُهيأ لنظام PCI بقراءة الرقم من شاشة مؤشر المكالمة وإتمام المكالمة بالطريقة المعتادة. وباعتباره أحد أنظمة الإشارات بين المكاتب، يُعد PCI أحد الخيارات المتعددة التي تم الاحتفاظ بها لضمان التوافق في مفتاح Crossbar رقم 5 ، وهو نظام لاحق شكل المنصة الأولى لخدمات الهاتف ذات أزرار الضغط DTMF .

في نظام الهاتف البريطاني للمدير ، كان مؤشر المكالمات المشفرة (CCI) يؤدي دورًا مشابهًا، حيث كان يعرض أرقام الهواتف التي تم طلبها في المقسم اليدوي المحلي في منطقة أرقام مرتبطة مختلطة (تلقائية ويدوية) . ^{[ 1 ]}

يتكون رقم الهاتف الأمريكي المعتاد، المكون من سبعة أرقام، من رمز مكتب مكون من ثلاثة أرقام ورقم خط مكون من أربعة أرقام داخل المكتب المعني. بعد أن يطلب المتصل في مكتب لوحة التحكم رمز المكتب، يتحقق المرسل من نوع المكتب المطلوب (لوحة تحكم، يدوي، إلخ)، وما إذا كان سيتم استخدام نظام PCI. ثم يبحث المرسل عن خط اتصال مباشر بالمكتب المطلوب. بمجرد العثور على خط الاتصال واتخاذ قرار استخدام نظام PCI، يرسل المرسل الأرقام إلى المكتب اليدوي حيث يتم عرضها على موظف الاستقبال.

لأن الموظف كان يحتاج فقط إلى آخر أربعة أرقام من رقم الهاتف لإتمام المكالمة، لم تُرسل الأرقام الثلاثة الأولى إلى المكتب اليدوي. مع ذلك، ولسببين، تُرسل PCI دائمًا أرقامًا مكونة من خمسة أرقام بدلًا من أربعة (وقد يحتاج المتصل إلى طلب ثمانية أرقام بدلًا من سبعة).

صُمم نظام اللوحة للعمل مع المكاتب اليدوية التي يصل عدد خطوطها إلى 10,500 خط. يقوم المتصلون بطلب رمز المكتب متبوعًا برقم الخط داخل المكتب. بالنسبة للخطوط التي يبلغ عددها 10,000 خط فأكثر، يقوم المتصلون بطلب رمز المكتب متبوعًا برقم خط مكون من خمسة أرقام. أما بالنسبة للمكاتب التي يقل عدد خطوطها عن 10,000 خط، فيقوم المتصلون بطلب أربعة أرقام، لكن نظام PCI يرسل صفرًا في البداية.

كذلك، عند تصميم مكتب الاتصالات، كان العديد من الأشخاص يستخدمون خطوطًا مشتركة . كانت أرقام الخطوط المشتركة تُدرج متبوعةً بأحد الأحرف J أو M أو R أو W. كان المتصل يطلب رمز المكتب، ثم رقم الخط، ثم الرقم المقابل للحرف. تُستبدل الأحرف المشتركة برقم العشرات آلاف المذكور أعلاه. أي أن نظام PCI يرسل الحرف متبوعًا برقم الخط المكون من أربعة أرقام. لذا، لا يمكن استخدام الأحرف المشتركة وأرقام الخطوط التي تزيد عن 10000 معًا.

في حالات خاصة، كانت المكالمات عبر مكاتب التناوب تستخدم أيضًا إشارات PCI. بدأ هذا مع مكاتب التناوب التي يعمل بها المشغلون يدويًا، ثم انتقل لاحقًا إلى مكاتب التناوب الآلية. في هذا النوع الخاص من مكاتب التناوب، كانت جميع الأرقام السبعة المطلوبة تُرسل إلى المكتب البعيد. في حالة مكاتب التناوب اليدوية، كان لدى المشغلين شاشة عرض خاصة بسبعة أجزاء تعرض رقم الهاتف كاملًا. في مكاتب التناوب الآلية اللاحقة، استُخدمت تقنية PCI لأنها أسرع من إشارات النبض العكسي، مما يسمح بإتمام المكالمات بشكل أسرع.

ترميز PCI

تُرسل الأرقام بالترتيب من الأكثر أهمية إلى الأقل أهمية. ويُرسل حرف الحزب أولاً، لأنه يحل محل رقم العشرات آلاف.

بشكل عام، يُرسل كل رقم كمجموعة من أربعة بتات ، قيمها 1 و2 و4 و5. يُمكن اعتبار هذا شكلاً من أشكال الترميز الخماسي الثنائي . يُرسل رقم الآلاف باستخدام الترميز العشري الثنائي ، مع نقل البت 1 إلى نهاية المجموعة. باستثناء البت 1 في رقم الآلاف، تُرسل جميع البتات بالترتيب من الأقل أهمية إلى الأكثر أهمية. تستخدم عملية الإرسال الكاملة 20 بتًا.

بالنظر إلى الإرسال من منظور آخر، فهو يتألف من عشرين "فترة زمنية" يمكن ملؤها بنبضات تيار مستمر . تحتوي الفترتان الزمنيتان الأولى والثالثة في كل مجموعة من أربع نبضات إما على تيار مستمر موجب أو لا تحتويان على تيار. أما الفترتان الزمنيتان الثانية والرابعة في كل مجموعة من أربع نبضات، فتحتويان إما على نبضة تيار مستمر سالبة خفيفة ( مقاومة عالية ) أو نبضة تيار مستمر سالبة قوية (مقاومة منخفضة). يحافظ نمط تدفق التيار (موجب، سالب، موجب، سالب) على تزامن جهاز الاستقبال مع جهاز الإرسال. هذا النمط ثابت ولا يتغير، لذا فهو لا يحمل أي معلومات. إن وجود التيار (في الفترتين الزمنيتين الأولى والثالثة) أو مقاومة التيار (في الفترتين الزمنيتين الثانية والرابعة) هما ما يحملان المعلومات.

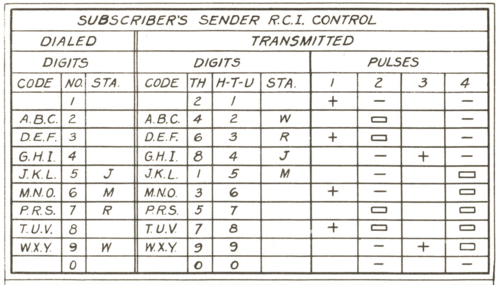

في الجدول أدناه، يُمثل الرمز + نبضة موجبة، والرمز - نبضة سالبة خفيفة، والرمز ▭ نبضة سالبة قوية. لاحظ أن خانة الآلاف (كما تُرسل) مُشفّرة بشكل مختلف عن خانات المئات والعشرات والآحاد.

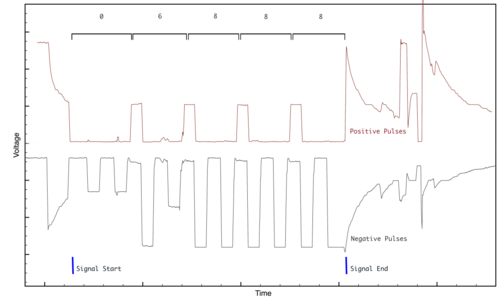

يُظهر الرسم البياني أدناه نبضات PCI المُرسلة من مفتاح اللوحة في متحف الاتصالات في سياتل. تحدث النبضات الموجبة والسالبة على أسلاك منفصلة فعليًا، ولكنها مُدمجة على نفس الرسم البياني للتبسيط، لذا فإن قيم المحور الصادي ليست مطلقة. يُشير الرسم البياني إلى بداية ونهاية الإرسال (أسفل)، والأرقام الفعلية المُرسلة (أعلى).
