مفتاح اللوحة

نظام التبديل الآلي اللوحي هو نوع من مقاسم الهاتف الآلية المستخدمة في خدمة المدن، وقد استُخدم في نظام بيل في الولايات المتحدة الأمريكية لمدة سبعة عقود. تم تركيب أولى النماذج شبه الميكانيكية من هذا التصميم عام 1915 في نيوارك، نيو جيرسي ، وتم إيقاف تشغيل آخرها في المدينة نفسها عام 1983.

سُمّي مفتاح اللوحة بهذا الاسم نسبةً إلى لوحاته الطويلة التي تتكون من شرائح متداخلة من أطراف التوصيل. وُضعت طبقة عازلة بين كل شريحة وأخرى، مما حافظ على عزل كل شريحة معدنية كهربائيًا عن الشرائح التي تعلوها وتليها. رُتّبت أطراف التوصيل في مجموعات ، خمس منها تشغل إطارًا واحدًا. احتوت كل مجموعة على 100 مجموعة من أطراف التوصيل، ليصبح المجموع 500 مجموعة لكل إطار. ^{[ 1 ]} في الجزء السفلي، كان الإطار مزودًا بمحركين كهربائيين لتحريك ستين مُحدِّدًا لأعلى ولأسفل بواسطة قابضات يتم التحكم فيها كهرومغناطيسيًا. عند اكتمال المكالمات عبر النظام، تتحرك المُحدِّدات عموديًا فوق مجموعات أطراف التوصيل حتى تصل إلى الموقع المطلوب، وعندها يتوقف المُحدِّد عن الحركة لأعلى، وتنتقل عملية الاختيار إلى الإطار التالي، حتى يتم الوصول أخيرًا إلى خط المشترك المطلوب.

في عام 1906 تقريبًا، شكّلت شركة AT&T مجموعتين بحثيتين لحلّ التحديات الفريدة التي تواجه تحويل حركة الاتصالات الهاتفية في المراكز الحضرية الكبرى ضمن نظام بيل . كانت المدن الكبرى تمتلك بنية تحتية معقدة للتحويل اليدوي، مما حال دون التحويل الكامل والسريع إلى التحويل الميكانيكي، ولكن كان من المتوقع تحقيق وفورات اقتصادية أكبر من التحويل إلى التشغيل الميكانيكي. لم تكن هناك طرق مُرضية لربط الأنظمة اليدوية بآلات التحويل. ركّزت المجموعتان في مختبرات ويسترن إلكتريك على تقنيات مختلفة، مستخدمتين التطوير التنافسي لتحفيز الابتكار ورفع جودة المنتج، وهو مفهوم كان ناجحًا في AT&T سابقًا في تصميم أجهزة الإرسال. ^{[ 2 ]} واصلت إحدى المجموعتين العمل القائم الذي أثمر عن نظام روتاري ، بينما طوّرت المجموعة الثانية نظامًا يعتمد على الحركة الخطية لمكونات المفتاح، والذي عُرف باسم لوحة التحكم . مع استمرار العمل، تمّت مشاركة العديد من التجميعات الفرعية، ولم يتميّز المفتاحان إلا في آليات التحويل.

بحلول عام 1910، كان تصميم نظام روتاري قد تطور أكثر، وأُجريت تجارب داخلية لاستخدامه في شركة ويسترن إلكتريك كنظام مقسم فرعي خاص (PBX). ومع ذلك، بحلول عام 1912، قررت الشركة أن نظام اللوحة يُظهر إمكانات أفضل لحل مشكلة المدن الكبيرة، وأوكلت استخدام نظام روتاري في أوروبا لتلبية الطلب المتزايد والمنافسة من الموردين الآخرين هناك، تحت إدارة وتصنيع شركة ويسترن إلكتريك الدولية في بلجيكا . ^{[ 3 ]}

بعد تجربة تركيب نظام PBX داخل شركة ويسترن إلكتريك في عام 1913، بدأ التخطيط لنظام اللوحة بتصميم وبناء مكاتب مركزية تجريبية ميدانية باستخدام طريقة تحويل شبه ميكانيكية، حيث كان المشتركون لا يزالون يستخدمون الهواتف بدون قرص دوار، وكان المشغلون يجيبون على المكالمات ويدخلون رقم الهاتف الوجهة في مفتاح اللوحة، الذي كان يكمل المكالمة تلقائيًا. ^{[ 4 ]}

تم تشغيل أولى هذه المقاسم من نوع اللوحات في نيوارك، نيو جيرسي ، ^{[ 5 ]} في 16 يناير 1915 في المكتب المركزي مولبيري الذي يخدم 3640 مشتركًا، وفي 12 يونيو في المكتب المركزي ويفرلي الذي يضم 6480 خطًا. استمر تطوير اللوحات طوال ما تبقى من العقد الثاني من القرن العشرين وفي العقد الثالث منه في الولايات المتحدة. تبع ذلك نظام ثالث في نيوارك ( برانش بروك ) في أبريل 1917 لاختبار التوزيع الآلي للمكالمات.

كانت أنظمة لوحات التبديل الآلية بالكامل، التي تستخدم مبادئ تحكم مشتركة، أول أنظمة من هذا النوع في مركزي دوغلاس وتايلر في أوماها، نبراسكا، وقد اكتمل تركيبها في ديسمبر 1921. تم تزويد المشتركين بهواتف جديدة مزودة بأقراص دوارة، مما سمح لهم بإجراء مكالمات محلية دون مساعدة عامل الهاتف. تبع ذلك تركيب أولى الأنظمة في المنطقة الشرقية في مركزي شيروود وسيراكيوز -2 في باترسون، نيو جيرسي ، في مايو ويوليو 1922 على التوالي. ^{[ 6 ]} أما مركز بنسلفانيا الشهير في مدينة نيويورك، فقد بدأ تشغيله في أكتوبر 1922. ^{[ 4 ] [ 7 ]}

تم استبدال معظم تركيبات لوحة التحكم بأنظمة حديثة خلال سبعينيات القرن العشرين. وتم إيقاف تشغيل آخر مفتاح لوحة تحكم، الموجود في المكتب المركزي لشركة بيجلو في نيوارك، بحلول عام 1983. ^{[ 8 ]}

عندما يزيل المشترك سماعة الأذن من مفتاح الهاتف، تُغلق دائرة الاتصال المحلية بالمركز الرئيسي. يؤدي ذلك إلى تدفق التيار عبر الدائرة ومرحل الخط، مما يُفعّل المرحل ويبدأ مُحددًا في إطار البحث عن الخط للبحث عن طرف خط المشترك. في الوقت نفسه، يتم اختيار مُرسِل ، والذي يُصدر نغمة الاتصال للمتصل بمجرد العثور على الخط. ثم يُشغّل مُحدد الخط مرحل قطع، والذي يمنع الاتصال بهذا الهاتف في حال قام مشترك آخر بالاتصال بالرقم.

يؤكد صوت الاتصال للمشترك جاهزية النظام للاتصال. وبحسب نظام الترقيم المحلي، يحتاج المرسل إلى ستة أو سبعة أرقام لإتمام المكالمة. أثناء اتصال المشترك، تقوم أجهزة الإرسال في جهاز الإرسال بحساب الأرقام وتخزينها لاستخدامها لاحقًا. بمجرد إدخال رقمين أو ثلاثة من رمز المكتب وتخزينها، يقوم المرسل بالبحث في قاعدة بيانات المترجم (في الأنظمة القديمة) أو جهاز فك التشفير (في الأنظمة الحديثة). يأخذ المترجم أو جهاز فك التشفير الرقمين أو الثلاثة كمدخلات، ويعيد البيانات إلى المرسل التي تحتوي على معايير الاتصال بالمركز الرئيسي المطلوب. بعد استلام المرسل للبيانات من المترجم أو جهاز فك التشفير، يستخدم هذه المعلومات لتوجيه مُحدد المنطقة ومُحدد المكتب إلى موقع المحطات الطرفية التي ستوصل المتصل بالمركز الرئيسي حيث يوجد خط الإنهاء. كما قام المرسل بتخزين واستخدام معلومات أخرى تتعلق بالمتطلبات الكهربائية للإشارة عبر الاتصال الذي تم إنشاؤه حديثًا، والمعدل الذي يجب أن يتم به محاسبة المشترك، في حالة اكتمال المكالمة بنجاح.

في أجهزة اختيار الخطوط الصادرة غير المستخدمة في المناطق أو المكاتب، كان يتم اختيار الخطوط الصادرة غير المستخدمة باستخدام طريقة "اختبار الغلاف". بعد توجيه المرسل للجهاز إلى المجموعة الصحيحة من المحطات الطرفية التي تتوافق مع الخطوط الصادرة إلى المكتب المطلوب، كان الجهاز يواصل التحرك تصاعديًا عبر عدد من المحطات الطرفية، باحثًا عن محطة ذات غلاف غير مؤرض، ثم يختارها ويؤرضها. إذا كانت جميع الخطوط مشغولة، كان الجهاز يبحث حتى نهاية المجموعة، ثم يرسل نغمة "جميع الدوائر مشغولة" . لم يكن هناك أي خيار لتوجيه بديل كما في الأنظمة اليدوية السابقة والأنظمة الميكانيكية الأكثر تطورًا لاحقًا.

بمجرد إنشاء الاتصال بمكتب الاستقبال، يستخدم المرسل آخر أربعة (أو خمسة) أرقام من رقم الهاتف للوصول إلى الطرف المطلوب. ويتم ذلك عن طريق تحويل الأرقام إلى مواقع محددة في الإطارات الواردة والنهائية المتبقية . بعد إنشاء الاتصال حتى الإطار النهائي، يتم فحص خط الطرف المطلوب للتأكد من عدم انشغاله. إذا كان الخط غير مشغول، ترسل دائرة اختيار الخط الوارد جهد رنين إلى خط الطرف المطلوب وتنتظر رده. إذا رد الطرف المطلوب، تُرسل إشارات مراقبة عكسية عبر المرسل إلى إطار المنطقة، مما يُنشئ مسار اتصال بين المشتركين، ويُحاسب المتصل على المكالمة. عندئذٍ، يُفصل المرسل، ويمكن استخدامه مرة أخرى لإجراء مكالمة جديدة. أما إذا كان خط المشترك المطلوب مشغولاً، فترسل دائرة اختيار الخط النهائي إشارة انشغال إلى الطرف المطلوب لتنبيهه بأن المتصل مشغول ولا يمكنه استقبال مكالمته.

كما هو الحال في نظام ستروجر ، يمكن لكل مكتب مركزي معالجة ما يصل إلى 10000 خط مرقم (من 0000 إلى 9999)، مما يتطلب أربعة أرقام لكل محطة مشترك.

صُمم نظام لوحة التحكم لربط المكالمات في منطقة اتصال حضرية محلية. خُصص لكل مكتب رمز مكتب مكون من رقمين أو ثلاثة أرقام، يُسمى رمز المكتب ، والذي يُشير إلى المكتب المركزي الذي يقع فيه الطرف المطلوب. يقوم المتصلون بطلب رمز المكتب متبوعًا برقم المحطة. في المدن الكبرى، مثل مدينة نيويورك، يتطلب الطلب رمز مكتب مكونًا من ثلاثة أرقام، ^{[ 9 ]} وفي المدن الأقل كثافة سكانية، مثل سياتل، واشنطن ^{[ 10 ]} وأوماها، نبراسكا، رمز مكونًا من رقمين. تُشير الأرقام المتبقية من رقم الهاتف إلى رقم المحطة، الذي يُحدد الموقع الفعلي لهاتف المشترك في الجزء الأخير من رقم المكتب المطلوب. على سبيل المثال، قد يُدرج رقم هاتف على النحو التالي: PA2-5678، حيث PA2 (722) هو رمز المكتب و5678 هو رقم المحطة.

في المناطق التي كانت تخدم خطوطًا مشتركة ، كان النظام يقبل رقمًا إضافيًا لتحديد هوية الطرف. وهذا يسمح للمرسل بتوجيه جهاز الاختيار النهائي ليس فقط إلى الجهاز الصحيح، بل أيضًا لرنين خط المشترك الصحيح على ذلك الجهاز. وكان نظام اللوحة يدعم الخطوط الفردية، والخطوط الثنائية، والخطوط الرباعية.

على غرار لوحة مقسم الهاتف متعددة الخطوط ، قُسِّم نظام اللوحة إلى قسمين: قسم الإرسال وقسم الاستقبال. كان لخط المشترك ظهوران في المكتب المحلي: أحدهما في قسم الإرسال والآخر في قسم الاستقبال. تتكون دائرة الخط من مرحل في قسم الإرسال للإشارة إلى رفع سماعة الهاتف ، ومرحل قطع لمنع مرحل الإرسال من التأثير على الاتصال القائم. يُتحكَّم بمرحل القطع بواسطة سلك توصيل، وكما هو الحال في لوحة المقسم متعددة الخطوط، يمكن تفعيله من قسم الإرسال أو قسم الاستقبال. في قسم الاستقبال، تتصل دائرة الخط بمحدد نهائي يُستخدم لإتمام المكالمة. بالتالي، عند إتمام مكالمة مع مشترك، تتصل دائرة المحدد النهائي بالخط المطلوب، ثم تُجري اختبار انشغال الخط. إذا لم يكن الخط مشغولاً، يُشغِّل المحدد النهائي مرحل القطع عبر سلك التوصيل، ثم يُرسل رنينًا إلى المشترك المطلوب.

كانت دائرة المنطقة تُوفر الإشراف ( إشارات الخط )، وهي مشابهة لدائرة السلك التي تُوصل بمقبس الخط في لوحة التوزيع. تشرف دائرة المنطقة على المتصل، وعندما يُنهي المتصل المكالمة ، تُفصل الدائرة الأرضية عن سلك التوصيل، مما يُحرر جميع مُحددات الخطوط باستثناء المُحدد النهائي، الذي يعود إلى وضعه الأصلي استعدادًا لاستقبال المزيد من المكالمات. لم تكن دائرة المُحدد النهائي خاضعة لإشراف دائرة المنطقة، ولم تعد إلى وضعها الطبيعي إلا بعد أن يُنهي المتصل به المكالمة. ^{[ 11 ]} زُودت بعض أجهزة دوائر المنطقة بدوائر إشراف وتوقيت أكثر تعقيدًا، وهي ضرورية لتوليد إشارات جمع العملات وإعادتها لمعالجة المكالمات من الهواتف العمومية .

في العديد من المناطق الحضرية والتجارية التي استُخدمت فيها لوحة التحكم لأول مرة، كانت الخدمة تعتمد على الرسائل النصية بدلاً من المكالمات ذات السعر الثابت. ولهذا السبب، احتوى جهاز تحديد الخط على سلك رابع يُعرف باسم "السلك M". وقد مكّن هذا السلك دائرة المنطقة من إرسال نبضات قياس للتحكم في سجل رسائل المشترك. تطلّب إدخال نظام الاتصال المباشر عن بُعد (DDD) في خمسينيات القرن الماضي إضافة معدات تعريف الأرقام التلقائية لمحاسبة الرسائل تلقائيًا بشكل مركزي .

كان قسم إنهاء المكالمات في المكتب مُرتبطًا ببنية الأرقام الأربعة الأخيرة من رقم الهاتف ، وكان الحد الأقصى لعدد أرقام الهواتف فيه 10,000 رقم. في بعض المناطق الحضرية التي استُخدمت فيها لوحة التحكم، قد يصل عدد مشتركي الهاتف في ميل مربع واحد إلى ثلاثة أو خمسة أضعاف هذا العدد. ولذلك، كانت مُحدِّدات المكالمات الواردة التابعة لعدة كيانات تحويل منفصلة تتشارك في مساحة الأرضية والموظفين، ولكنها كانت تتطلب مجموعات خطوط واردة منفصلة من المكاتب البعيدة. في بعض الأحيان، كان يُستخدم مُحدِّد مكالمات مكتبي مُزدوج لتوزيع حركة المكالمات الواردة بين المكاتب. كان هذا مكتب لوحة تحكم بدون مُرسِلين أو أي معدات تحكم مشتركة أخرى ؛ مرحلة واحدة فقط من المُحدِّدات، ولا يقبل سوى مُعاملات فرشاة المكتب ومجموعة المكتب. كما استُخدمت مُحدِّدات مكالمات مكتبية مُزدوجة عندما كانت قدراتها الأكبر تُبرر تكلفتها الإضافية.

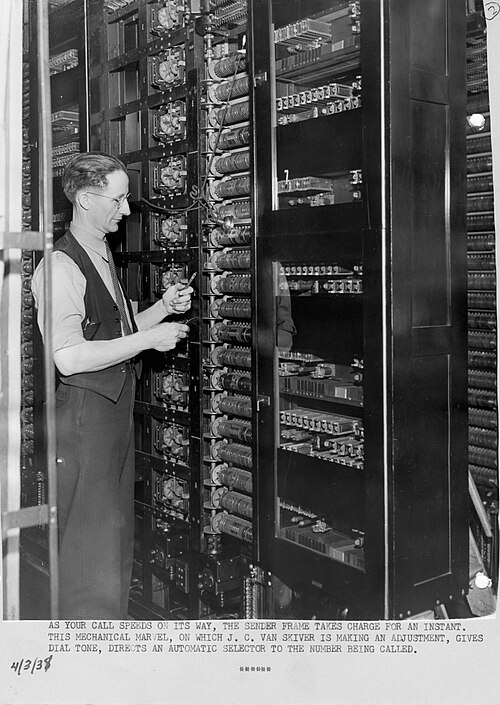

بينما كان مفتاح ستروجر ( خطوة بخطوة ) يتحرك تحت تحكم مباشر من نبضات الاتصال التي تأتي من قرص الهاتف ، فإن مفتاح اللوحة الأكثر تطوراً كان يحتوي على أجهزة إرسال ، والتي سجلت وخزنت الأرقام التي طلبها العميل، ثم ترجمت الأرقام المستلمة إلى أرقام مناسبة لتوجيه المحددات إلى موضعها المطلوب: فرشاة المنطقة، مجموعة المنطقة، فرشاة المكتب، مجموعة المكتب، فرشاة الوارد، مجموعة الوارد، الفرشاة النهائية، العشرات النهائية، الوحدات النهائية.

قدّم استخدام أجهزة الإرسال مزايا عديدة مقارنةً بأنظمة التحكم المباشر السابقة، إذ سمح بفصل رمز المكتب الخاص برقم الهاتف عن موقعه الفعلي على شبكة التحويل. وبالتالي، لم يكن لرمز المكتب (على سبيل المثال، "722") أي علاقة مباشرة بالتخطيط المادي للخطوط الرئيسية على إطارات المناطق والمكاتب. وبفضل استخدام الترجمة، أمكن تحديد مواقع الخطوط الرئيسية بشكل عشوائي على الإطارات المادية نفسها، وكان بإمكان جهاز فك التشفير أو الترجمة توجيه جهاز الإرسال إلى موقعها عند الحاجة. إضافةً إلى ذلك، ولأن جهاز الإرسال كان يخزن رقم الهاتف الذي طلبه المشترك، ثم يتحكم في أجهزة الاختيار بنفسه، لم تكن هناك حاجة لأن يكون لقرص المشترك علاقة تحكم مباشرة بأجهزة الاختيار. وقد سمح هذا لأجهزة الاختيار بالبحث بسرعة خاصة بها، عبر مجموعات كبيرة من المحطات الطرفية، مما أتاح حركة سلسة يتم التحكم فيها آليًا، بدلاً من الحركة المتقطعة واللحظية لنظام الخطوة بخطوة.

The sender also provided fault detection. As it was responsible for driving the selectors to their destinations, it was able to detect errors (known as trouble) and alert central office staff of the problem by lighting a lamp at the appropriate panel. In addition to lighting a lamp, the sender held itself and the selectors that were under its control out of service, which prevented their use by other callers. Upon noting the alarm condition, staff could inspect the sender and its associated selectors, and resolve whatever trouble occurred before returning the sender and selectors back to service.

When the sender's job was complete, it connected the talk path from the originating to the terminating side, and dropped out of the call. At this time, the sender was available to handle another subscriber's call. In this way, a comparatively small number of senders could handle a large amount of traffic, as each was only used for a short duration during call setup. This principle became known as common control, and was used in all subsequent switching systems.

Revertive Pulsing (RP) was the primary signaling method used within and between panel switches. The selectors, once seized by the sender or another selector, would begin moving upwards under motor power. Each terminal the selector passed would send a pulse of ground potential along the circuit, back to the sender. The sender counted each pulse, and when the correct terminal was reached, the sender then signalled the selector to disengage the upward drive clutch and stop on the appropriate terminal as determined by the sender and decoder. The selector then either began its next selection operation, or extended the circuit to the next selector frame. In the case of the final frame, the last selection would result in connection to an individual's phone line and would begin ringing.

As the selectors were driven upwards by the motors, brushes attached to the vertical selector rods wiped over commutators at the top of the frame. These commutators contained alternating segments serving as insulators or conductors. When the brush passed over a conductive segment, it was grounded, thereby generating a pulse which was sent back to the sender for counting. When the sender counted the appropriate number of pulses, it cut the power to the solenoid in the terminating office, and caused the brush to stop at its current position.

كانت المكالمات بين مكاتب الشبكة تعمل بطريقة مشابهة جدًا للمكالمات داخل المكتب الواحد، وذلك باستخدام تقنية النبض العكسي. يستخدم المكتب المُرسِل نفس البروتوكول، ولكنه يُضيف مقاومة تعويضية أثناء إرسال النبضات، بحيث يواجه المُرسِل نفس المقاومة لجميع خطوط الاتصال. ^{[ 12 ]} وهذا يختلف عن أساليب إرسال النبضات الأمامية الحديثة، حيث يقوم الجهاز المُرسِل بإرسال المعلومات اللازمة لتوصيل المكالمة مباشرةً إلى الطرف المُستقبِل.

حافظت الأنظمة اللاحقة على التوافق مع النبضات العكسية، حتى مع تطوير أساليب إشارة أكثر تقدماً. كما استخدم نظام "Number One Crossbar" ، الذي كان أول نظام خلف لنظام "Panel"، هذه الطريقة في الإشارة حصرياً، إلى أن أدخلت التحديثات اللاحقة إشارات أحدث مثل الإشارة متعددة الترددات .

تم تركيب لوحة التحكم مبدئيًا في المدن التي لا تزال العديد من محطاتها تستخدم الخدمة اليدوية (بدون قرص). ولضمان التوافق مع المكاتب اليدوية، تم دعم نوعين من الإشارات. في المناطق التي تكثر فيها مفاتيح التحويل الآلية وقلة لوحات التحويل اليدوية، كانت إشارة مؤشر مكالمة لوحة التحكم (PCI) تُرسل الرقم المطلوب إلى مشغل استقبال المكالمات الآلية في لوحة "ب"، والذي بدوره يُضيء مصابيح على مكتب المشغل في المكتب اليدوي المُستقبِل. تُضيء هذه المصابيح أرقامًا على شاشة العرض تُطابق الرقم المطلوب. يقوم المشغل اليدوي بتوصيل المكالمة بالمقبس المناسب، ثم يُكرر العملية للمكالمة الواردة التالية. أما في المناطق التي تكثر فيها مفاتيح التحويل اليدوية، فقد تم استخدام نظام إشارة مُعلن المكالمات لتجنب تركيب لوحات إضاءة في كل محطة تشغيل. يستخدم مُعلن المكالمات تسجيلات صوتية مُسجلة على شرائط فيلم فوتوغرافي للإعلان شفهيًا عن الرقم المطلوب للمشغل المُجيب.

استمر استخدام إشارات PCI لأغراض متزامنة، لعقود بعد زوال الحاجة الأصلية إليها. في خمسينيات القرن الماضي، أُضيفت أجهزة إرسال مساعدة لتخزين أكثر من ثمانية أرقام، وللإرسال عبر إشارات متعددة الترددات (MF) للاتصال المباشر عن بُعد (DDD).

تتطلب المكالمات من المكاتب اليدوية إلى مكاتب اللوحة من لوحة "أ"، أو المشغل الصادر، طلب الرقم من المتصل، والاتصال بخط رئيسي غير مشغول إلى المقسم البعيد، وإعادة توجيه الرقم المطلوب إلى مشغل المكالمات الواردة اليدوي في لوحة "ب" ، الذي أدخله إلى جهاز اللوحة لإعداد الإطارات الواردة والنهائية لرقم الهاتف المطلوب.

يُعد مفتاح اللوحة مثالًا على نظام محرك الطاقة، حيث يستخدم محركات بقوة 1/16 حصان لتحريك مفاتيح الاختيار عموديًا للبحث عن الاتصال المطلوب، ثم إعادتها إلى وضعها الأصلي عند انتهاء المكالمة. في المقابل، تستخدم أنظمة ستروجر أو أنظمة الوصلات المتقاطعة مغناطيسات كهربائية فردية للتشغيل، وفي هذه الحالة، تحد الطاقة المتاحة من المغناطيس الكهربائي من الحجم الأقصى لعنصر المفتاح الذي يمكنه تحريكه. أما مفتاح اللوحة، فلا يخضع لمثل هذا القيد، إذ تُحدد أبعاده فقط وفقًا لاحتياجات المفتاح وتصميم المقسم. ويمكن تصنيع المحرك الكهربائي المحرك بالحجم اللازم لتحريك عناصر المفتاح. وبالتالي، تتطلب معظم المكالمات نصف عدد المراحل تقريبًا مقارنةً بالأنظمة السابقة. كانت المحركات المستخدمة في إطارات اللوحة قادرة على العمل بالتيار المتردد (AC) أو التيار المستمر (DC)، ولكن لا يمكن تشغيلها إلا بالتيار المستمر. في حالة انقطاع التيار المتردد، يتحول المحرك إلى ملفات التيار المستمر، ويستمر في العمل حتى عودة التيار المتردد.

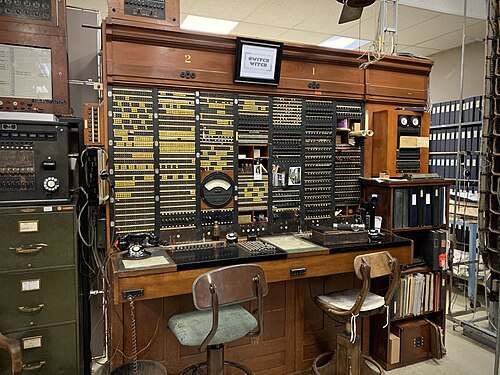

نظراً لتعقيد نظام اللوحة مقارنةً بأنظمة التحكم المباشر، فقد تضمن أنواعاً عديدة من أجهزة الاختبار. عند تصميمه، تقرر إجراء الصيانة بشكل وقائي، واستخدام الاختبارات الدورية للمعدات لتحديد الأعطال قبل تفاقمها وتأثيرها على المشتركين. ولتحقيق هذه الغاية، تم توفير أنواع متعددة من أجهزة الاختبار. ^{[ 13 ]} كانت أجهزة الاختبار تتخذ عموماً شكلاً واحداً، إما مكتباً خشبياً يشبه لوحة المفاتيح، أو عربة بعجلات تُعرف باسم "عربة الشاي"، أو صندوق اختبار صغير يُمكن نقله إلى الجهاز المراد اختباره. كان موقع الاختبار المركزي في المكتب يُعرف باسم "مكتب OGT" أو "مكتب الأعطال"، وكان عبارة عن مكتب خشبي كبير مزود بمصابيح ومنافذ ومفاتيح وأسلاك وفولتميتر. وكان هذا المكتب بمثابة نقطة مركزية لتحليل الأعطال وحلها.

تضمنت أجهزة الاختبار الأخرى معدات مثبتة على إطار تُستخدم لاختبار الدوائر الكهربائية الشائعة الاستخدام داخل المكتب. وشملت هذه المعدات إطار اختبار إرسال روتيني تلقائي ، وإطار اختبار اختيار روتيني تلقائي . وعندما كان الاختبار يُجرى يدويًا بواسطة عامل التحويل، كان يستخدم عربة نقل تُدفع إلى الجهاز المراد اختباره، وتُوصل بمنافذ مخصصة لهذا الغرض.

على مدار فترة خدمتها، خضع نظام لوحة التحكم للتحديث مع ظهور ميزات جديدة أو الحاجة إليها. بدءًا من منتصف عشرينيات القرن الماضي، حسّنت هذه التحديثات التصميم الأولي. انصبّ التركيز في البداية على تحسين جهاز الإرسال. كانت أجهزة الإرسال المبكرة، ذات الرقمين والثلاثة أرقام، تخزن الأرقام المطلوبة على مفاتيح اختيار دوارة. استخدمت هذه الأجهزة مترجمات لتحويل الأرقام المطلوبة إلى اختيارات الفرشاة والمجموعة المناسبة لإتمام المكالمة. مع توفر تقنيات أفضل، تم تحديث أجهزة إرسال لوحة التحكم إلى النوع الذي يعمل بالكامل بواسطة المرحلات. تميزت هذه الأجهزة بموثوقية أعلى، بالإضافة إلى أنها استبدلت معدات الترجمة بأجهزة فك التشفير، التي تعمل أيضًا بالكامل بواسطة المرحلات، بدلاً من الأجهزة التي تعمل بمحركات، مما أدى إلى إتمام المكالمات بشكل أسرع، وتقليل الصيانة المطلوبة.

تضمن تحسين هام آخر تغييرًا جذريًا في المنطق الكهربائي لنظام التبديل. كانت اللوحة تُشحن في الأصل بتكوين قطع أرضي (GCO)، حيث كان مرحل القطع موصولًا بالأرض على أحد جانبي ملفه باستمرار. وكان يُشار إلى حالة انشغال الخط بتطبيق جهد بطارية -48 فولت على الجانب الآخر من ملف مرحل القطع، وبالتالي على سلك التوصيل. وكان المُحدد النهائي يكتشف ذلك أثناء بحثه بين الأطراف. بدءًا من عام 1929، تم استخدام جميع أنظمة اللوحات الأحدث كأنظمة قطع بالبطارية (BCO). ^{[ 14 ]} في هذا التعديل، تم عكس وجود الأرض وجهد -48 فولت. حيث كان جهد البطارية موصولًا باستمرار على أحد جانبي مرحل القطع، وكان وجود الأرض على الجانب الآخر من الملف يُشير إلى انشغال الخط. استلزم هذا التغيير تغييرًا جذريًا في تصميم النظام، وتم تنفيذه لأسباب عديدة. كان من أبرزها أن مكاتب GCO كانت أكثر عرضة للحرائق. ^{[ 15 ]}

تم تحسين جهاز تحديد الخط خلال فترة استخدام النظام. في البداية، كان إطار جهاز تحديد الخط يتسع لـ 300 خط، ويستخدم 15 فرشاة (أجزاء بحث رأسية) على كل قضيب. كان الهدف من ذلك تقليل وقت البحث نظرًا لوجود عدد أكبر من الفرش التي تعمل على مسافة أقصر. مع بدء استخدام هذه الأجهزة، اتضح أن 15 فرشاة على كل قضيب اختيار رأسي ثقيلة جدًا، وتحتاج إلى نوابض وبكرات في أعلى الإطار لتعويض وزنها. لاحقًا، استخدمت أجهزة تحديد الخط 10 فرش، وأُعيد تصميمها لاستيعاب 400 خط لكل إطار. أدى ذلك إلى زيادة السعة مع الاستغناء عن الحاجة إلى معدات التعويض.

وقدّرت شركة ويسترن إلكتريك أن التغييرات التصميمية التي أجريت بين عامي 1925 و1927 ساهمت في خفض التكاليف الإجمالية لنظام الألواح بنسبة 60%. ^{[ 15 ]}

يعرض الجدول التالي التحديثات الرئيسية المبكرة لنظام اللوحة: ^{[ 16 ]}
