المنشور الخماسي

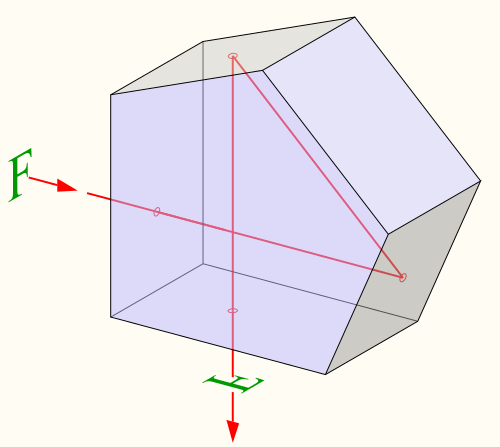

المنشور الخماسي هو منشور عاكس خماسي الأضلاع يُستخدم لعكس شعاع ضوئي بزاوية ثابتة قدرها 90 درجة، حتى لو لم يكن الشعاع الداخل عموديًا على المنشور. ينعكس الشعاع داخل المنشور مرتين ، ^{[ 1 ]} مما يسمح بمرور الصورة بزاوية قائمة دون قلبها (أي دون تغيير اتجاهها ) كما هو الحال في المنشور القائم الزاوية العادي أو المرآة.

لا تنتج الانعكاسات داخل الموشور عن الانعكاس الكلي الداخلي ، لأن الأشعة تسقط بزاوية أقل من الزاوية الحرجة (أصغر زاوية للانعكاس الكلي الداخلي). بدلاً من ذلك، يُطلى الوجهان لتوفير أسطح عاكسة . غالبًا ما يُطلى الوجهان المتقابلان الناقلان بطبقة مضادة للانعكاس لتقليل الانعكاسات غير المرغوب فيها. أما الوجه الخامس للموشور فلا يُستخدم بصريًا، ولكنه يُقصّر الزاوية التي كانت ستصل بين الوجهين العاكسين.

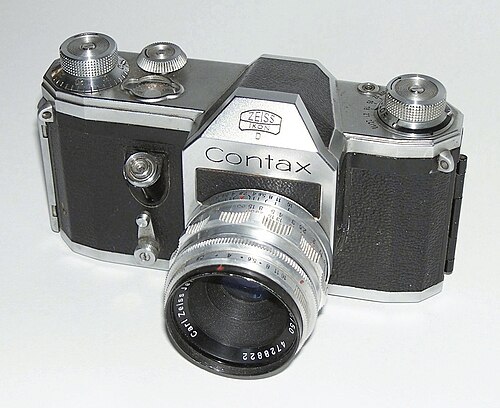

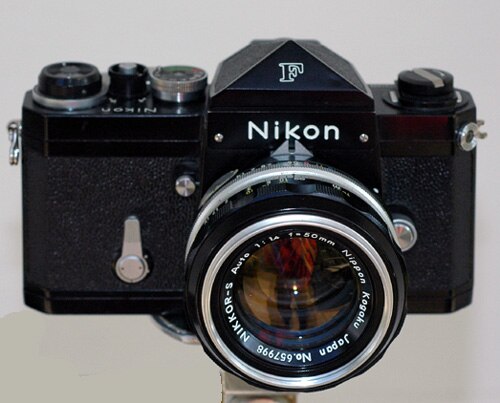

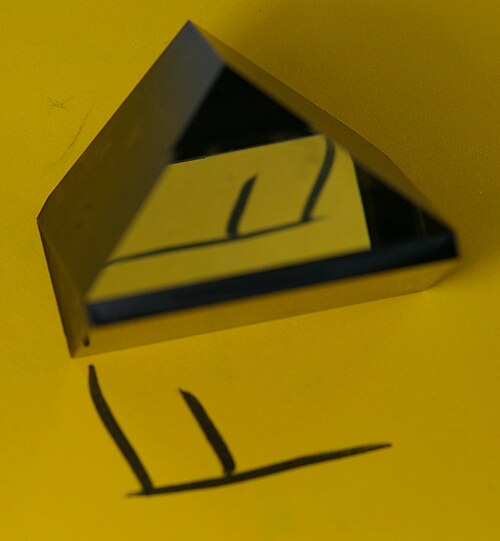

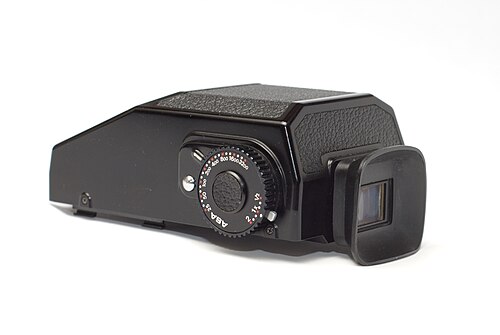

يُعدّ المنشور الخماسي السقفي أحد أنواع هذا المنشور، وهو شائع الاستخدام في عدسة الكاميرات العاكسة أحادية العدسة . ^{[ 1 ] [ 2 ]} تُنتج عدسة الكاميرا صورة معكوسة رأسيًا وأفقيًا، ثم تعكسها المرآة العاكسة، لتُنتج صورة معكوسة أفقيًا. في هذه الحالة، يجب عكس الصورة من اليسار إلى اليمين لأن المنشور ينقل الصورة المتكونة على شاشة التركيز. يتم هذا الانعكاس الأفقي باستبدال أحد الأسطح العاكسة للمنشور الخماسي العادي بقسم "سقفي"، يتكون من سطحين إضافيين متقابلين بزاوية 90 درجة، مما يعكس الصورة أفقيًا إلى وضعها الطبيعي. تعرض الكاميرات العاكسة ذات عدسة الرؤية على مستوى الخصر (التي تُرى من الأعلى)، بما في ذلك العديد من كاميرات التنسيق المتوسط ، صورة معكوسة أفقيًا مباشرةً من شاشة التركيز التي تُرى من الأعلى.

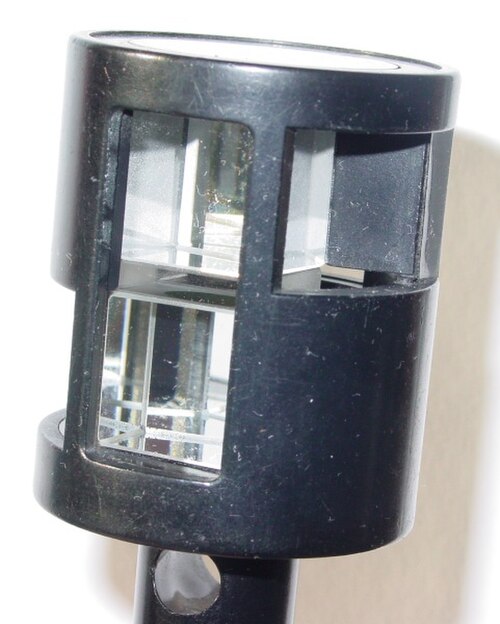

في عمليات المسح، يتم استخدام منشور خماسي مزدوج (منشوران خماسيان مكدسان فوق بعضهما البعض) وخيط رأسي لتحديد الزوايا القائمة ، على سبيل المثال في موقع بناء .
