فتحة المعالج المباشرة

كانت فتحة "توسيع النظام" (SE)، التي طُرحت في جهاز ماكنتوش SE عام 1987، أول فتحة معالج مباشرة، تستخدم موصل Euro-DIN ذو 96 سنًا للتوصيل بمعالج موتورولا 68000. استُخدمت هذه الفتحة أيضًا في جهاز ماكنتوش المحمول . ^{[ 2 ]}

كانت فتحة ذاكرة التخزين المؤقت L2 في جهاز ماكنتوش IIci ، الذي طُرح عام 1989، نسخة 32 بت من وحدة PDS، وتستخدم موصل Euro-DIN ذو 120 سنًا لدعم معالج موتورولا 68030. ظهرت هذه الفتحة أيضًا في جهازي IIvi و IIvx . وقد أتاحت هذه الفتحة لشركات خارجية، مثل DayStar Digital ، تطوير ترقيات للمعالج لا تتطلب إزالة وحدة المعالجة المركزية. ^{[ 1 ]} تختلف فتحة ذاكرة التخزين المؤقت في جهاز IIci عن فتحات PDS الأخرى لعدم احتوائها على منافذ توصيل خارجية، ^{[ 3 ]} وعدم احتوائها على إشارة طلب مقاطعة، مما يحد من استخدامها. كما أن ترتيب أسنانها يختلف تمامًا عن ترتيبها في معظم أجهزة ماكنتوش اللاحقة غير المزودة بمعالج MC68030. ^{[ 4 ]}

احتوى جهاز ماكنتوش SE/30 على منفذ PDS يستخدم نفس موصل Euro-Din ذي 120 سنًا المستخدم في جهاز IIci، ولكن بتكوين مختلف للأسنان. ^{[ 5 ]} تردد الساعة الأساسي هو 16 ميجاهرتز لوحدة المعالجة المركزية. وعلى عكس منفذ ذاكرة التخزين المؤقت في جهاز IIci، يتضمن هذا المنفذ ثلاث إشارات طلب مقاطعة. كما يحتوي الجهاز على منفذ للموصلات الخارجية، لذا شاع استخدامه لأجهزة الرسومات أو الشبكات. احتوى جهاز ماكنتوش IIsi على منفذ لوحة أم مشابه جدًا لمنفذ SE/30، ^{[ 6 ]} ولكنه يعمل بتردد 20 ميجاهرتز مثل معالج MC68030 المدمج. لم يكن هذا المنفذ مخصصًا للاستخدام المباشر، بل وفرت آبل بطاقتي محول ^{[ 7 ]} بموصل ثانٍ مثبت بزاوية قائمة (بحيث تكون اللوحة موازية للوحة الأم). توفر إحدى البطاقتين منفذ NuBus ، بينما كانت الأخرى عبارة عن تكوين تمرير يسمح بإنشاء منفذ مشابه جدًا لمنفذ IIsi، ولكنه يدعم إشارة مقاطعة واحدة فقط. تضمنت كلتا البطاقتين أيضًا وحدة معالجة الفاصلة العائمة MC68882، والتي لم تكن موجودة على اللوحة الأم IIsi.

تضمن جهاز ماكنتوش IIfx ، الذي طُرح عام 1990، وحدة معالجة بيانات (PDS) مطابقة تقريبًا لوحدتي SE/30 وIIsi، ^{[ 8 ]} ولكن ليس تمامًا. على وجه الخصوص، تعمل إشارة الساعة بتردد 20 ميجاهرتز مثل IIsi، بينما يعمل المعالج بتردد 40  ميجاهرتز. كما أن إشارة الساعة موجودة على دبوس مختلف عن IIsi وSE/30. على عكس وحدات معالجة البيانات الأخرى، فإن التوصيلات بإشارات المعالج ليست مباشرة، بل تتطلب تخزينًا مؤقتًا وسيطًا للتعامل مع ترددات الساعة المختلفة بناءً على العنوان الفيزيائي المطلوب - حيث يتم الوصول إلى بعض العناوين باستخدام  تردد الساعة 20 ميجاهرتز، بينما يتم الوصول إلى عناوين أخرى باستخدام تردد ساعة المعالج 40 ميجاهرتز (غير المتوفر مباشرةً في الفتحة)  ("مساحة الفتحة السريعة"). ^{[ 9 ]} كما أن المساحة الفيزيائية المتاحة للوحة كانت مختلفة عن SE/30 وIIsi.

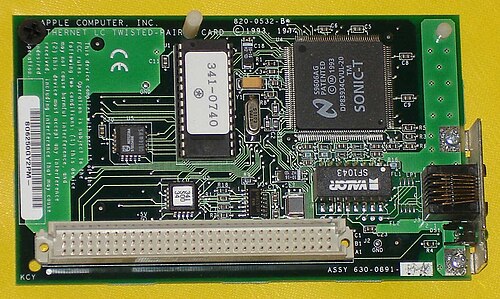

بدأ منفذ LC، الذي طُرح عام 1990، كمنفذ PDS لمعالجات موتورولا 68020/68030 في أجهزة ماكنتوش LC / LC II . كان يدعم فقط دورة المعالجة غير المتزامنة لمعالج MC68020 ، ولم يكن يربط جميع إشارات العناوين، مع أنه كان يربط جميع إشارات البيانات الـ 32. ^{[ 10 ]} يشبه موصل Euro-DIN ذو 96 سنًا موصل منفذ SE، لكنهما غير متوافقين تمامًا. أضافت الطرازات اللاحقة 18 سنًا إضافيًا عبر وصلة ممتدة لدعم ناقل MC68030 بالكامل (دورة المعالجة المتزامنة، جميع خطوط العناوين، إشارة الساعة من وحدة المعالجة المركزية وتردد 16 ميجاهرتز المتوافق مع الإصدارات السابقة)، مع الحفاظ على التوافق مع البطاقات القديمة. أثبت هذا التكوين شعبيته الكبيرة في سلسلة أجهزة Performa من Apple ، لدرجة أن معالجات 68040 اللاحقة، مثل Macintosh LC 475 والإصدارات القائمة على PowerPC ، كانت تحاكي بشكل أساسي إشارات دبابيس معالج 68030 لفتحات LC التي ورثتها. ^{[ 2 ] [ 11 ]}

طُرحت سلسلة ماكنتوش كوادرا في عام 1991 مزودةً بوحدة توزيع طاقة جديدة (PDS) لمعالج موتورولا 68040 ، والتي كانت متوافقة مع أحد منافذ NuBus . وكان جهازا كوادرا 605 وكوادرا 630 استثناءً، إذ استخدما الإصدار الكامل ذو 114 سنًا من منفذ LC. وقد أتاح كلا الجهازين ترقيات PowerPC ، بما في ذلك من خلال برنامج "جاهز لترقية PowerPC"، باستخدام بطاقة ترقية معالج ماكنتوش من آبل . ^{[ 2 ]}

طُرحت سلسلة PowerBook Duo في عام 1992 بموصل فريد من نوعه يعتمد على معالج 68030، مما مكّن لوحة المنطق الخاصة بالكمبيوتر المحمول الصغير من التواصل مع مجموعة من أنظمة الإرساء المكتبية، والتي كان من الممكن ترقية بعضها بوحدات الفاصلة العائمة . ونظرًا لتعقيد أنظمة الإرساء Duo الأكبر حجمًا ، استُخدمت تقنية NuBus لإدارة أجزاء من الأنظمة الفرعية. ^{[ 2 ]}

تضمنت أنظمة باور ماكنتوش من الجيل الأول ذات بنية NuBus ، مثل 6100 و 7100 و 8100 ، وحدة PDS تُستخدم لبطاقات الصوت والفيديو عالية السرعة. وقد استخدمتها لاحقًا شركات تصنيع خارجية لدعم ترقيات PowerPC G3 و G4 .

كانت أنظمة Power Macintosh من الجيل الثاني المتطورة ذات بنية PCI ، مثل 7500 إلى 9600 ، تحتوي على معالجات PowerPC 601 و 604 على بطاقات فرعية يمكن استبدالها بترقيات PowerPC G3 و G4 .

كانت أنظمة باور ماكنتوش متوسطة المدى ، المبنية على معالجات باور بي سي 603 إي ذات بنية PCI ، مثل طرازات 5400 و 5500 و 6360 إلى 6500 ، مزودة بفتحة ذاكرة تخزين مؤقتة من المستوى الثاني (L2) توفر وصولاً مباشراً إلى وحدة المعالجة المركزية. وقد أتاح ذلك لمصنعي الطرف الثالث المبتكرين إمكانية تطوير ترقيات باور بي سي G3 لهذه الفتحة.

تتميز أجهزة ماك الحديثة بسرعات معالجات عالية جدًا تجعل استخدام منفذ PDS غير عملي، لذا اعتمدت بدلًا منه على منفذي PCIe و Thunderbolt (واجهة) . ^{[ 12 ]} آخر تطبيق مشابه لهذا المنفذ من آبل هو موصل درج المعالج في أجهزة ماك برو من عام 2009 إلى 2012. أما الطرازات الأحدث، فتستخدم معالجات Intel Xeon مثبتة مباشرة على اللوحة الأم.
