Relocation (computing)

In software development, relocation is the process of assigning load addresses for position-dependent code and data of a program and adjusting the code and data to reflect the assigned addresses.^[1][2]

A linker usually performs relocation in conjunction with symbol resolution, the process of searching files and libraries to replace symbolic references or names of libraries with actual usable addresses in memory before running a program.

Relocation is typically done by the linker at link time, but it can also be done at load time by a relocating loader, or at run time by the running program itself.

Object files are typically segmented into various memory segments or section types. Example segment types include code segment (.text), initialized data segment (.data), uninitialized data segment (.bss), or others as established by the programmer, such as common segments or named static segments.

The relocation table is a list of addresses created by a compiler or assembler and stored in the object or executable file. Each entry in the table references an absolute address in the object code that must be changed when the loader relocates the program so that it will refer to the correct location. Entries in the relocation table are known as fixups and are designed to support relocation of the program as a complete unit. In some cases, each fixup in the table is itself relative to a base address of zero, so the fixups themselves must be changed as the loader moves through the table.^[2]

In some architectures, a fixup that crosses certain boundaries (such as a segment boundary) or that is not aligned on a word boundary is illegal and flagged as an error by the linker.^[3]

يقوم الرابط بقراءة معلومات القطاعات وجداول إعادة التوطين في ملفات الكائنات، وينفذ عملية إعادة التوطين عن طريق:

• دمج جميع أجزاء النوع المشترك في جزء واحد من ذلك النوع
• تخصيص عناوين وقت تشغيل غير متداخلة لكل مقطع ولكل رمز، وتخصيص عناوين وقت تشغيل فريدة لجميع التعليمات البرمجية (الدوال) والبيانات (المتغيرات العامة).
• الرجوع إلى جدول إعادة التوطين لتعديل مراجع الرموز في البيانات ورمز الكائن بحيث تشير إلى عناوين وقت التشغيل المعينة.

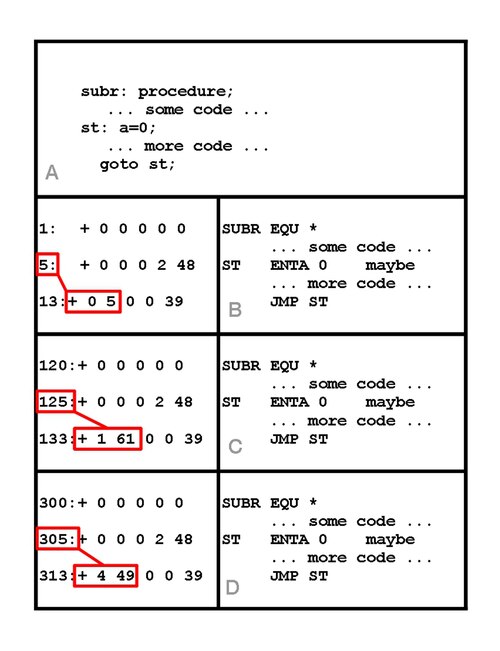

يستخدم المثال التالي بنية MIX الخاصة بدونالد كنوث ولغة التجميع MIXAL. تبقى المبادئ نفسها لأي بنية، مع اختلاف التفاصيل.

• (أ) يتم تجميع البرنامج SUBR لإنتاج ملف الكائن (ب)، الموضح بصيغتي لغة الآلة ولغة التجميع. قد يُحدد المُجمِّع بداية الكود المُجمَّع في موقع عشوائي، غالبًا الموقع 1، كما هو موضح. يحتوي الموقع 13 على كود الآلة لتعليمات القفز إلى العبارة ST في الموقع 5.
• (ج) إذا تم ربط SUBR لاحقًا بشفرة أخرى، فقد يتم تخزينها في موقع آخر غير 1. في هذا المثال، يضعها الرابط في الموقع 120. يجب نقل العنوان الموجود في تعليمة القفز، والذي يوجد الآن في الموقع 133، ليشير إلى الموقع الجديد لشفرة العبارة ST ، والذي أصبح الآن 125. [1 61 الموضح في التعليمة هو تمثيل شفرة الآلة MIX للرقم 125].
• (د) عند تحميل البرنامج في الذاكرة لتشغيله، قد يتم تحميله في موقع مختلف عن الموقع الذي حدده الرابط. يوضح هذا المثال أن SUBR موجود الآن في الموقع 300. يجب إعادة توجيه العنوان الموجود في تعليمة القفز، الموجود الآن في الموقع 313، بحيث يشير إلى الموقع المُحدَّث لـ ST ، وهو 305. [4 49 هو تمثيل آلة MIX للموقع 305].

تتجنب بعض البنى إعادة التوطين تمامًا عن طريق تأجيل تعيين العنوان إلى وقت التشغيل، كما هو الحال، على سبيل المثال، في آلات المكدس ذات الحساب الصفري للعناوين أو في بعض البنى المجزأة حيث يتم تحميل كل وحدة تجميع في جزء منفصل.

• جمع القمامة
• تبديل المؤشر ، وهو شكل كسول من تعديل المؤشر
• التجليد المسبق
• إعادة التأسيس
• تنسيق وحدة الكائن القابل للنقل
• مكتبة ثابتة
