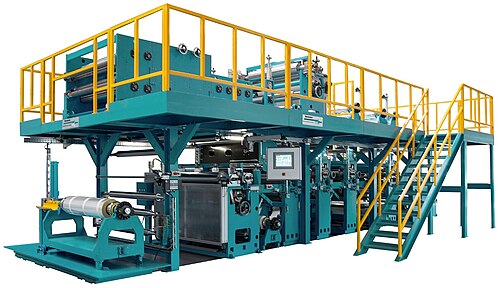

خط إنتاج صناعي نموذجي من لفة إلى لفة

في مجال الأجهزة الإلكترونية، تُعرف عملية المعالجة من لفة إلى لفة ، أو المعالجة على الأشرطة ، [ 1 ] أو المعالجة من بكرة إلى بكرة ، أو R2R ، [ 2 ] بأنها عملية تصنيع الأجهزة الإلكترونية على لفة من البلاستيك المرن ، أو رقائق معدنية ، أو زجاج مرن. [ 3 ] في مجالات أخرى سبقت هذا الاستخدام، يمكن أن تشير إلى أي عملية طلاء أو طباعة أو تنفيذ عمليات أخرى تبدأ بلفة من مادة مرنة، ثم تُلف مرة أخرى بعد العملية لإنتاج لفة نهائية. يمكن تجميع هذه العمليات، وغيرها مثل التشكيل على هيئة صفائح، تحت المصطلح العام " التحويل" . بعد طلاء أو تغليف أو طباعة لفات المواد، يمكن تقطيعها لاحقًا إلى حجمها النهائي باستخدام آلة تقطيع وإعادة لف.

في الأجهزة الإلكترونية

يمكن نقش الدوائر الكبيرة المصنوعة من ترانزستورات الأغشية الرقيقة وغيرها من الأجهزة على هذه الركائز الكبيرة، التي قد يصل عرضها إلى بضعة أمتار وطولها إلى 50 كيلومترًا (31 ميلًا) . يمكن نقش بعض الأجهزة مباشرةً، كما تفعل طابعة نفث الحبر عند وضع الحبر . أما بالنسبة لمعظم أشباه الموصلات ، فيجب نقش الأجهزة باستخدام تقنيات الطباعة الضوئية .

معالجة اللفائف
معالجة اللفائف

تُساهم معالجة الأجهزة الإلكترونية ذات المساحات الكبيرة بتقنية اللفائف في خفض تكلفة التصنيع. [ 4 ] [ 2 ] ومن أبرز الأمثلة على ذلك الخلايا الشمسية ، التي لا تزال باهظة الثمن بالنسبة لمعظم الأسواق نظرًا لارتفاع تكلفة تصنيع السيليكون التقليدي ( أحادي أو متعدد البلورات ) لكل وحدة مساحة. ويمكن أن تظهر تطبيقات أخرى تستفيد من مرونة الركائز، مثل الإلكترونيات المدمجة في الملابس، وشاشات العرض المرنة ذات المساحات الكبيرة، وشاشات العرض المحمولة القابلة للطي .

الصمام الثنائي الباعث للضوء (LED)

  • مصابيح LED غير العضوية - تُصنع مصابيح LED المرنة عادةً على شكل  شرائط بطول 25 أو 50 أو 100 متر، أو حتى أطول، باستخدام عملية اللف المتواصل. ويُصنع أنبوب LED النيون الطويل من شريط مرن طويل مُغلّف بغلاف مُشتّت للضوء من مادة PVC أو السيليكون.
  • تقنية OLED (الصمام الثنائي العضوي الباعث للضوء) - تعتمد تقنية OLED المستخدمة في شاشات الهواتف القابلة للطي على تقنية المعالجة من لفة إلى لفة.

خلايا الأغشية الرقيقة

تُعد مسألة معدل ترسيب الطبقة الميكروكريستالية مسألة حاسمة بالنسبة لنظام إنتاج الخلايا الرقيقة من لفة إلى لفة ، ويمكن معالجة ذلك باستخدام أربعة مناهج: [ 5 ]

  • الترسيب الكيميائي للبخار المعزز بالبلازما عالي التردد للغاية ( VHF - PECVD )
  • الترسيب الكيميائي للبخار المعزز بالميكروويف ( MW -PECVD)
  • الترسيب الكيميائي للبخار باستخدام الأسلاك الساخنة (الترسيب الكيميائي للبخار باستخدام الأسلاك الساخنة)
  • استخدام الفوهات فوق الصوتية في عملية خطية

في الأجهزة الكهروكيميائية

استُخدمت تقنية التصنيع المتواصل (roll-to-roll) في صناعة الأجهزة الكهروكيميائية مثل البطاريات [ 6 ] ، والمكثفات الفائقة [ 7 ] ، وخلايا الوقود [ 8 ] [ 9 ] ، ومحللات الماء الكهربائية [ 10 ] . وفي هذا السياق، تُستخدم هذه التقنية في تصنيع الأقطاب الكهربائية، وهي المفتاح لخفض تكاليف التصنيع [ 11 ] من خلال إنتاج مستقر للأقطاب الكهربائية على ركائز غشائية متنوعة مثل الرقائق المعدنية، والأغشية، ووسائط الانتشار، والفواصل.
