السيليكون غير المتبلور

📅 آخر تحديث: ٢٢ يوليو ٢٠٢٦
✍️ نُشر في: ٢٢ يوليو ٢٠٢٦
📷 يحتوي على 8 صور
الموسوعة الحرة

السيليكون غير المتبلور:

السيليكون غير المتبلور ( a-Si ) هو الشكل غير البلوري للسيليكون المستخدم في الخلايا الشمسية والترانزستورات ذات الأغشية الرقيقة في شاشات الكريستال السائل (LCD) .

يُستخدم السيليكون غير المتبلور كمادة شبه موصلة في الخلايا الشمسية المصنوعة من السيليكون غير المتبلور ، أو الخلايا الشمسية المصنوعة من السيليكون الرقيق ، حيث يُرسب على شكل أغشية رقيقة على مجموعة متنوعة من الركائز المرنة، مثل الزجاج والمعادن والبلاستيك. وتتميز خلايا السيليكون غير المتبلور عمومًا بانخفاض كفاءتها.

باعتبارها تقنية خلايا شمسية رقيقة من الجيل الثاني ، كان يُتوقع أن يُصبح السيليكون غير المتبلور مُساهمًا رئيسيًا في سوق الخلايا الكهروضوئية العالمي سريع النمو ، إلا أنه فقد أهميته منذ ذلك الحين بسبب المنافسة الشديدة من خلايا السيليكون البلوري التقليدية وتقنيات الأغشية الرقيقة الأخرى مثل CdTe و CIGS . يُعد السيليكون غير المتبلور مادةً مُفضلةً لعناصر الترانزستورات الرقيقة (TFT) في شاشات الكريستال السائل (LCD) ولأجهزة التصوير بالأشعة السينية.

يختلف السيليكون غير المتبلور عن الأشكال المتآصلة الأخرى ، مثل السيليكون أحادي البلورة - وهو بلورة واحدة، والسيليكون متعدد البلورات ، الذي يتكون من حبيبات صغيرة، تُعرف أيضًا باسم البلورات .

وصف

السيليكون ذرة ذات تنسيق رباعي، ترتبط عادةً بأربع ذرات سيليكون مجاورة بروابط رباعية الأوجه . في السيليكون البلوري (c-Si)، يستمر هذا التركيب رباعي الأوجه على نطاق واسع، مما يشكل شبكة بلورية منتظمة.

في السيليكون غير المتبلور، لا يوجد هذا الترتيب بعيد المدى. بل تشكل الذرات شبكة عشوائية متصلة. علاوة على ذلك، لا ترتبط جميع الذرات في السيليكون غير المتبلور بروابط رباعية. ونظرًا لطبيعة المادة غير المنتظمة، فإن بعض الذرات لديها روابط غير مشبعة . تمثل هذه الروابط غير المشبعة عيوبًا في الشبكة العشوائية المتصلة، وقد تتسبب في سلوك كهربائي شاذ.

يمكن تخميل المادة بالهيدروجين، الذي يرتبط بالروابط غير المشبعة ويقلل كثافتها بعدة مراتب. يتميز السيليكون غير المتبلور المهدرج (a-Si:H) بانخفاض نسبة العيوب فيه بما يكفي لاستخدامه في أجهزة مثل الخلايا الكهروضوئية الشمسية، لا سيما في مرحلة النمو الأولي للبلورة . [ 1 ] مع ذلك، يرتبط الهدرجة بتدهور المادة بفعل الضوء، وهو ما يُعرف بتأثير ستابلر-فرونسكي . [ 2 ]

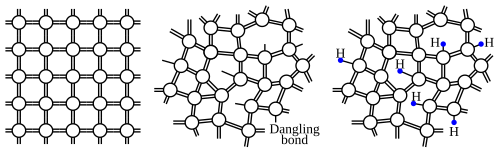

رسم تخطيطي للأشكال المتآصلة للسيليكون: السيليكون أحادي البلورة ، والسيليكون متعدد البلورات ، والسيليكون غير المتبلور

السيليكون والكربون غير المتبلور

تُعدّ السبائك غير المتبلورة من السيليكون والكربون ( كربيد السيليكون غير المتبلور ، أو المهدرج، a-Si 1−x C x :H) نوعًا مثيرًا للاهتمام. يُضيف إدخال ذرات الكربون مزيدًا من المرونة للتحكم في خصائص المادة. كما يُمكن جعل الغشاء شفافًا للضوء المرئي.

يؤدي رفع تركيز الكربون في السبيكة إلى توسيع الفجوة الإلكترونية بين نطاقي التوصيل والتكافؤ (وتُسمى أيضًا "الفجوة الضوئية" أو فجوة النطاق ). وهذا بدوره يزيد من كفاءة الإضاءة للخلايا الشمسية المصنوعة من طبقات كربيد السيليكون غير المتبلور. من ناحية أخرى، تتأثر الخصائص الإلكترونية للمادة كشبه موصل (وخاصةً حركة الإلكترونات ) سلبًا بزيادة محتوى الكربون في السبيكة، ويُعزى ذلك على الأرجح إلى زيادة عدم الانتظام في الشبكة الذرية. [ 3 ]

توجد العديد من الدراسات في الأدبيات العلمية، والتي تبحث بشكل رئيسي في تأثيرات معلمات الترسيب على الجودة الإلكترونية، ولكن التطبيقات العملية لكربيد السيليكون غير المتبلور في الأجهزة التجارية لا تزال غير متوفرة.

ملكيات

تعتمد كثافة السيليكون غير المتبلور (a-Si) على ظروف التحضير، فعلى سبيل المثال، بالنسبة للأغشية المُرَسَّبة بالتبخير الإلكتروني، تعتمد الكثافة على السُمك ودرجة حرارة النمو ومعدله، وتتراوح من 3.90×10²² إلى 4.95× 10²² ذرة/سم³ ( 1.82 إلى 2.31 جم/سم³ ) ، [ 4 ] بينما بالنسبة للسيليكون غير المتبلور المزروع بالأيونات، فقد تم تحديدها عند 4.90× 10²² ذرة/سم³ ( 2.29 جم/سم³ ) عند 300 كلفن. [ 5 ] يُعد السيليكون أحد العناصر القليلة التي تتمدد عند التبريد، وتكون كثافته في الحالة الصلبة أقل منها في الحالة السائلة.

السيليكون غير المتبلور المهدرج

يتميز السيليكون غير المتبلور غير المهدرج بكثافة عيوب عالية جدًا، مما يؤدي إلى خصائص أشباه موصلات غير مرغوب فيها، مثل ضعف التوصيل الضوئي، ويمنع عملية التطعيم التي تُعدّ أساسية لهندسة خصائص أشباه الموصلات. بإدخال الهيدروجين أثناء تصنيع السيليكون غير المتبلور، تتحسن التوصيلية الضوئية بشكل ملحوظ، ويصبح التطعيم ممكنًا. تم تصنيع السيليكون غير المتبلور المهدرج (a-Si:H) لأول مرة عام 1969 على يد روبرت كارنيجي تشيتيك وألكسندر وستيرلينغ، وذلك عن طريق الترسيب باستخدام غاز السيلان ( SiH₄ ) كمادة أولية. أظهرت المادة الناتجة كثافة عيوب أقل وتوصيلية أعلى نتيجة للشوائب. ازداد الاهتمام بالسيليكون غير المتبلور المهدرج (a-Si:H) عندما اكتشف ليكومبر وسبير (عام 1975) إمكانية تطعيمه استبداليًا باستخدام الفوسفين (من النوع n) أو ثنائي البوران (من النوع p). [ 6 ] تم التحقق من دور الهيدروجين في تقليل العيوب من قبل مجموعة بول في جامعة هارفارد، حيث وجدوا تركيزًا للهيدروجين يبلغ حوالي 10 % ذريًا من خلال اهتزاز الأشعة تحت الحمراء، والذي يبلغ تردده لروابط Si-H حوالي 2000 سم⁻¹ . [ 7 ] بدءًا من سبعينيات القرن الماضي ، طُوِّر السيليكون غير المتبلور المهدرج (a-Si:H) في الخلايا الشمسية بواسطة ديفيد إي. كارلسون وسي آر ورونسكي في مختبرات آر سي إيه. [ 8 ] ارتفعت كفاءة التحويل بشكل مطرد إلى حوالي 13.6% في عام 2015. [ 9 ]

عمليات الترسيب

أمراض القلب والأوعية الدمويةPECVDالترسيب الكيميائي للبخار التحفيزيتقطع
نوع الفيلمa-Si:Ha-Si:Ha-Si:Hالسيليكون غير المتبلور
تطبيق فريدالإلكترونيات ذات المساحة الكبيرةالترسيب الخالي من الهيدروجين
درجة حرارة الحجرة600 درجة مئوية30–300 درجة مئوية30–1000 درجة مئوية
درجة حرارة العنصر النشط2000 درجة مئوية
ضغط الحجرة0.1–10 تور0.1–10 تور0.001–0.1 تور
المبدأ الفيزيائيالتحلل الحراريالتفكك الناجم عن البلازماالتحلل الحراريتأين مصدر السيليكون
الميسرونأسلاك تسخين W / Taكاتيونات الأرجون
جهد التشغيل النموذجيتردد الراديو 13.56  ميجاهرتز؛ 0.01-1 واط/ سم²
مصدر السيليكونغاز SiH 4غاز SiH 4غاز SiH 4هدف
درجة حرارة الركيزةقابل للتحكمقابل للتحكمقابل للتحكمقابل للتحكم

التطبيقات

على الرغم من أن السيليكون غير المتبلور (a-Si) يعاني من أداء إلكتروني أقل مقارنةً بالسيليكون المتبلور (c-Si) ، إلا أنه أكثر مرونة في تطبيقاته. فعلى سبيل المثال، يمكن تصنيع طبقات السيليكون غير المتبلور بسماكة أقل من طبقات السيليكون المتبلور، مما قد يوفر في تكلفة مادة السيليكون.

من المزايا الأخرى إمكانية ترسيب السيليكون غير المتبلور (a-Si) في درجات حرارة منخفضة للغاية، تصل إلى 75 درجة مئوية. وهذا يسمح بترسيبه ليس فقط على الزجاج، بل على البلاستيك وحتى الورق [ 10 ] [ 11 ] ، مما يجعله مرشحًا مناسبًا لتقنية المعالجة المتواصلة . بعد الترسيب، يمكن تطعيم السيليكون غير المتبلور (a-Si) بطريقة مشابهة للسيليكون المتبلور (c-Si)، لتشكيل طبقات من النوع p أو النوع n، ومن ثمّ تصنيع الأجهزة الإلكترونية.

من المزايا الأخرى إمكانية ترسيب السيليكون غير المتبلور (a-Si) على مساحات واسعة باستخدام تقنية الترسيب الكيميائي للبخار المعزز بالبلازما (PECVD) . يؤثر تصميم نظام PECVD بشكل كبير على تكلفة إنتاج هذه الألواح، ولذلك يركز معظم موردي المعدات على تصميم أنظمة PECVD لزيادة الإنتاجية، مما يؤدي إلى خفض تكلفة التصنيع [ 12 ]، خاصةً عند إعادة تدوير غاز السيلان . [ 13 ]

تُستخدم مصفوفات من الثنائيات الضوئية الصغيرة (أقل من 1  مم × 1 مم) المصنوعة من السيليكون غير المتبلور على الزجاج كمستشعرات صور للضوء المرئي في بعض أجهزة الكشف المسطحة المستخدمة في التنظير الفلوري والتصوير الشعاعي .

الخلايا الكهروضوئية

الآلة الحاسبة التي تعمل بالطاقة الشمسية "Teal Photon" والتي تم إنتاجها في أواخر السبعينيات

يُستخدم السيليكون غير المتبلور المهدرج (a-Si:H) كمادة للخلايا الشمسية الكهروضوئية في الأجهزة التي تتطلب طاقة ضئيلة للغاية، مثل الآلات الحاسبة الجيبية ، وذلك لأن انخفاض أدائه مقارنةً بخلايا السيليكون البلوري التقليدية (c-Si) يُعوَّض بسهولة وبساطة عملية ترسيبه على الركيزة وانخفاض تكلفتها. علاوة على ذلك، فإن مقاومة التفرع العالية جدًا لهذا النوع من الخلايا تعني تحقيق أداء مقبول حتى في مستويات الإضاءة المنخفضة جدًا. وقد ظهرت أولى الآلات الحاسبة التي تعمل بالطاقة الشمسية في أواخر سبعينيات القرن الماضي، مثل Royal Solar 1 و Sharp EL-8026 و Teal Photon .

في الآونة الأخيرة، ساهمت التحسينات في تقنيات تصنيع السيليكون غير المتبلور المهدرج (a-Si:H) في جعله أكثر جاذبية للاستخدام في الخلايا الشمسية واسعة النطاق. ويُعوَّض انخفاض كفاءته الذاتية، جزئيًا على الأقل، برقته؛ إذ يُمكن تحقيق كفاءات أعلى من خلال تكديس عدة خلايا رقيقة فوق بعضها، بحيث تُضبط كل خلية منها للعمل بكفاءة عند تردد ضوئي محدد. ولا يُمكن تطبيق هذا النهج على خلايا السيليكون البلوري (c-Si)، التي تتميز بسماكتها نتيجةً لفجوة النطاق غير المباشرة ، وبالتالي فهي معتمة إلى حد كبير، مما يحجب الضوء عن الوصول إلى الطبقات الأخرى في التكديس.

يعود السبب الرئيسي لانخفاض كفاءة الخلايا الكهروضوئية المصنوعة من السيليكون غير المتبلور إلى انخفاض حركة الثقوب في المادة. [ 14 ] وقد نُسب هذا الانخفاض إلى العديد من الخصائص الفيزيائية للمادة، بما في ذلك وجود روابط غير مشبعة (السيليكون بثلاث روابط)، [ 15 ] وروابط عائمة (السيليكون بخمس روابط)، [ 16 ] بالإضافة إلى إعادة تشكيل الروابط. [ 17 ] ورغم الجهود المبذولة للتحكم في هذه الأسباب لانخفاض الحركة، تشير الأدلة إلى أن كثرة العيوب المتفاعلة قد تؤدي إلى محدودية الحركة بطبيعتها، حيث أن تقليل نوع واحد من العيوب يؤدي إلى تكوين أنواع أخرى. [ 18 ]

لا تكمن الميزة الرئيسية لتقنية السيليكون غير المتبلور المهدرج (a-Si:H) في الإنتاج واسع النطاق في الكفاءة، بل في التكلفة. إذ تستخدم خلايا a-Si:H جزءًا صغيرًا فقط من السيليكون اللازم لخلايا السيليكون البلوري (c-Si) التقليدية، وقد شكلت تكلفة السيليكون تاريخيًا عاملًا رئيسيًا في تكلفة الخلية. مع ذلك، فإن ارتفاع تكاليف التصنيع نتيجةً لبنية الطبقات المتعددة جعل تقنية a-Si:H غير جذابة حتى الآن، باستثناء التطبيقات التي تُعد فيها رقتها أو مرونتها ميزةً. [ 19 ]

تستخدم خلايا الأغشية الرقيقة المصنوعة من السيليكون غير المتبلور عادةً بنيةً ذات دبابيس . ويعود وضع طبقة النوع p في الأعلى إلى انخفاض حركة الثقوب، مما يسمح لها بقطع مسافة متوسطة أقصر للوصول إلى الموصل العلوي. تتضمن بنية اللوحة النموذجية زجاجًا أماميًا، وطبقة أكسيد موصلة شفافة ( TCO) ، وطبقة رقيقة من السيليكون، وموصلًا خلفيًا، وبولي فينيل بوتيرال (PVB)، وزجاجًا خلفيًا. أنتجت شركة Uni-Solar، التابعة لشركة Energy Conversion Devices ، نوعًا من الدعامات المرنة المستخدمة في منتجات الأسقف الملفوفة. مع ذلك، اضطرت أكبر شركة مصنعة للخلايا الكهروضوئية المصنوعة من السيليكون غير المتبلور في العالم إلى إعلان إفلاسها عام 2012، لعدم قدرتها على منافسة الأسعار المتناقصة بسرعة للألواح الشمسية التقليدية . [ 20 ] [ 21 ]

السيليكون الميكروكريستالي والميكرومورفي

السيليكون الميكروكريستالي (ويُسمى أيضًا السيليكون النانوكريستالي) هو سيليكون غير متبلور، ولكنه يحتوي أيضًا على بلورات صغيرة. يمتص طيفًا أوسع من الضوء ويتميز بمرونته . تجمع تقنية وحدات السيليكون الميكروكريستالي بين نوعين مختلفين من السيليكون، السيليكون غير المتبلور والسيليكون الميكروكريستالي، في خلية ضوئية علوية وسفلية . تُنتج شركة شارب خلايا باستخدام هذا النظام لزيادة كفاءة التقاط الضوء الأزرق، مما يزيد من كفاءة الخلايا في الأوقات التي لا تتعرض فيها لأشعة الشمس المباشرة. غالبًا ما يُستخدم السيليكون الأولي لتحسين جهد الدائرة المفتوحة للخلايا الضوئية المصنوعة من السيليكون غير المتبلور.

الإنتاج على نطاق واسع

خط إنتاج الألواح الكهروضوئية الشمسية من شركة يونايتد سولار أوفونيك بتقنية اللفائف، بسعة سنوية تبلغ 30 ميجاوات

أكملت شركة Xunlight Corporation ، التي تلقت استثمارات مؤسسية تزيد قيمتها عن 40 مليون دولار، تركيب أول معدات تصنيع للخلايا الكهروضوئية عريضة النطاق بقدرة 25 ميجاواط، تعمل بتقنية اللفائف، لإنتاج وحدات الخلايا الكهروضوئية المصنوعة من السيليكون الرقيق. [ 22 ] كما أكملت شركة Anwell Technologies تركيب أول منشأة لتصنيع الألواح الشمسية الرقيقة المصنوعة من السيليكون غير المتبلور (a-Si) بقدرة 40 ميجاواط في خنان، باستخدام معدات الترسيب الكيميائي للبخار المعزز بالبلازما (PECVD) متعددة الركائز والحجرات، والتي صممتها الشركة داخليًا. [ 23 ]

مجمعات الطاقة الشمسية الهجينة الكهروضوئية الحرارية

منتج فضائي مزود بألواح شمسية كهروضوئية مرنة رقيقة من شركة يونايتد سولار أوفونيك

تُعدّ مُجمّعات الطاقة الشمسية الكهروضوئية الحرارية الهجينة (PVT) أنظمةً تُحوّل الإشعاع الشمسي إلى طاقة كهربائية وحرارية . تجمع هذه الأنظمة بين خلية شمسية، تُحوّل الإشعاع الكهرومغناطيسي ( الفوتونات ) إلى كهرباء، ومُجمّع حراري شمسي ، يلتقط الطاقة المتبقية ويُزيل الحرارة المُهدرة من وحدة الطاقة الشمسية الكهروضوئية. تُعاني الخلايا الشمسية من انخفاض في الكفاءة مع ارتفاع درجة الحرارة نتيجةً لزيادة المقاومة . يُمكن تصميم مُعظم هذه الأنظمة لنقل الحرارة بعيدًا عن الخلايا الشمسية، وبالتالي تبريدها وتحسين كفاءتها عن طريق خفض المقاومة. على الرغم من فعالية هذه الطريقة، إلا أنها تُؤدي إلى انخفاض أداء المُكوّن الحراري مُقارنةً بالمُجمّع الحراري الشمسي . أظهرت الأبحاث الحديثة أن الخلايا الكهروضوئية المصنوعة من السيليكون غير المتبلور المُهدرج (a-Si:H) ذات مُعاملات درجة الحرارة المنخفضة تسمح بتشغيل نظام PVT عند درجات حرارة عالية، مما يُؤدي إلى نظام PVT أكثر تكاملاً وتحسين أداء خلايا a-Si:H الكهروضوئية بنحو 10%.

شاشة عرض بلورية سائلة ذات ترانزستورات رقيقة الأغشية

أصبح السيليكون غير المتبلور المادة المفضلة للطبقة النشطة في الترانزستورات ذات الأغشية الرقيقة (TFTs)، والتي تستخدم على نطاق واسع في تطبيقات الإلكترونيات ذات المساحة الكبيرة ، وخاصة لشاشات الكريستال السائل (LCDs).

تُظهر شاشات الكريستال السائل ذات الترانزستورات الرقيقة (TFT-LCD) عملية تصميم دوائر مشابهة لتلك المستخدمة في منتجات أشباه الموصلات. مع ذلك، فبدلاً من تصنيع الترانزستورات من السيليكون المُشكّل على هيئة رقاقة سيليكون بلورية ، تُصنع من طبقة رقيقة من السيليكون غير المتبلور تُرسّب على لوحة زجاجية . عادةً ما تُرسّب طبقة السيليكون في شاشات TFT-LCD باستخدام عملية الترسيب الكيميائي للبخار المُعزز بالبلازما (PECVD) . [ 24 ] تشغل الترانزستورات جزءًا صغيرًا فقط من مساحة كل بكسل، بينما تُزال بقية طبقة السيليكون بالحفر للسماح للضوء بالمرور بسهولة.

يُستخدم السيليكون متعدد البلورات أحيانًا في الشاشات التي تتطلب أداءً عاليًا لتقنية الترانزستورات الرقيقة (TFT). ومن الأمثلة على ذلك الشاشات الصغيرة عالية الدقة، مثل تلك الموجودة في أجهزة العرض أو عدسات الرؤية. وتُعد الترانزستورات الرقيقة المصنوعة من السيليكون غير المتبلور هي الأكثر شيوعًا نظرًا لانخفاض تكلفة إنتاجها، في حين أن الترانزستورات الرقيقة المصنوعة من السيليكون متعدد البلورات أكثر تكلفة وأصعب بكثير في الإنتاج. [ 25 ]

انظر أيضاً

مراجع

  1. ↑ كولينز، آر دبليو؛ فيرلاوتو، إيه إس؛ فيريرا، جي إم؛ تشين، تشي؛ كوه، جوهيون؛ كوفال، آر جيه؛ لي، ييهينغ؛ بيرس، جي إم؛ ورونسكي، سي آر (2003). "تطور البنية المجهرية والطور في السيليكون غير المتبلور، والسيليكون شبه المتبلور، والسيليكون المتبلور الدقيق، دُرِسَ باستخدام قياس الاستقطاب الطيفي في الوقت الحقيقي". مواد الطاقة الشمسية والخلايا الشمسية . 78 ( 1-4 ): 143-180 . Bibcode : 2003SEMSC..78..143C . doi : 10.1016/S0927-0248(02)00436-1 .
  2. ↑ ورونسكي، سي آر؛ بيرس، جيه إم؛ دينغ، جيه؛ فلاهوس، في؛ كولينز، آر دبليو (2004). "حالات الفجوة الذاتية والمستحثة ضوئيًا في مواد السيليكون غير المتبلور المهدرج والخلايا الشمسية - تأثيرات البنية المجهرية" (ملف PDF) . أغشية صلبة رقيقة . 451-452 : 470-475 . Bibcode : 2004TSF...451..470W . doi : 10.1016/j.tsf.2003.10.129 .
  3. ↑ كاتالانو، أ.؛ نيوتن، ج.؛ ترافورد، م. (1989). "أداء الترانزستورات القائمة على السيليكون غير المتبلور 1−x C x :H وعلاقته بالخصائص الكهربائية والبصرية". معاملات IEEE للأجهزة الإلكترونية . 36 (12): 2839. Bibcode : 1989ITED...36.2839C . doi : 10.1109/16.40969 .
  4. ↑ جاكس، إتش سي؛ مولينا-رويز، إم؛ ويبر، إم إتش؛ مالدونيس، جيه جيه؛ فويلز، بي إم؛ أبرناثي، إم آر؛ ميتكالف، تي إتش؛ ليو، إكس؛ هيلمان، إف. (25 أبريل 2022). "قابلية الضبط الهيكلي وأصل الأنظمة ثنائية المستوى في السيليكون غير المتبلور" . مجلة Physical Review Materials . 6 (4) 045604. arXiv : 2111.10914 . Bibcode : 2022PhRvM...6d5604J . doi : 10.1103/PhysRevMaterials.6.045604 . ISSN 2475-9953 .
  5. ↑ كاستر، جيه إس؛ طومسون، مايكل أو؛ جاكوبسون، دي سي؛ بويت، جيه إم؛ رودا، إس؛ سينك، دبليو سي؛ سبايبن، إف. (24 يناير 1994). "كثافة السيليكون غير المتبلور" . رسائل الفيزياء التطبيقية . 64 (4): 437-439 . Bibcode : 1994ApPhL..64..437C . doi : 10.1063/1.111121 . ISSN 0003-6951 .
  6. ↑ ستريت، آر إيه (2005). السيليكون غير المتبلور المهدرج . مطبعة جامعة كامبريدج. رقم ISBN 978-0-521-01934-7.
  7. ↑ بول، ويليام؛ أندرسون، ديفيد أ. (1 سبتمبر 1981). "خصائص السيليكون المهدرج غير المتبلور، مع التركيز بشكل خاص على التحضير بالرش". مواد الطاقة الشمسية . 5 (3): 229-316 . doi : 10.1016/0165-1633(81)90001-0 .
  8. ↑ كارلسون، ديفيد؛ ورونسكي، سي آر (1976). "الخلايا الشمسية المصنوعة من السيليكون غير المتبلور". رسائل الفيزياء التطبيقية . 26 (11): 671-673 . Bibcode : 1976ApPhL..28..671C . doi : 10.1063/1.88617 .
  9. ↑ الملف: PVeff(rev170324).png
  10. ↑ أغواس، هوغو؛ ماتيوس، تياجو. فيسنتي، أنطونيو؛ جاسبار، ديانا؛ مينديز، مانويل J.؛ شميدت، فولفجانج أ. بيريرا، لويس. فورتوناتو، الفيرا؛ مارتينز ، رودريجو (يونيو 2015). "خلايا كهروضوئية رقيقة من السيليكون على الورق لتطبيقات داخلية مرنة" . المواد الوظيفية المتقدمة . 25 (23): 3592– 3598. بيب كود : 2015AdvFM..25.3592A . دوى : 10.1002/adfm.201500636 . S2CID 94159781 .
  11. ^ فيسنتي، أنطونيو؛ أغواس، هوغو؛ ماتيوس، تياجو. أراوجو، أندريا؛ ليوبشيك، أندريه؛ سيتونين، سيمو؛ فورتوناتو، الفيرا؛ مارتينز ، رودريجو (17 يونيو 2015). "الخلايا الشمسية للتغليف الذكي المستدام ذاتيًا" . مجلة كيمياء المواد أ . 3 (25): 13226-13236 . دوى : 10.1039 / C5TA01752A . ISSN 2050-7496 .
  12. ^ شاه، أ. ماير، J.؛ بوشيل، أ.؛ كرول، يو. شتاينهاوزر، J .؛ ميلود، ف؛ شايد، ه.؛ دومينيه د. (2 سبتمبر 2005). "نحو إنتاج ضخم منخفض التكلفة للغاية لوحدات الطاقة الشمسية الكهروضوئية المصنوعة من السيليكون الرقيق على الزجاج" . أفلام صلبة رقيقة . 502 ( 1 - 2). إلسفير بي في: 292-299 . دوى : 10.1016/j.tsf.2005.07.299 .
  13. ↑ كريجر، إم إيه؛ شونارد، دي آر؛ بيرس، جيه إم (2013). "تحليل دورة حياة إعادة تدوير السيلان في تصنيع الخلايا الكهروضوئية الشمسية القائمة على السيليكون غير المتبلور" . الموارد، الحفظ وإعادة التدوير . 70 : 44-49 . Bibcode : 2013RCR....70...44K . doi : 10.1016/j.resconrec.2012.10.002 . S2CID 3961031 .
  14. ↑ ليانغ، جيانجون؛ شيف، إي. إيه؛ غوها، إس.؛ يان، باوجي؛ يانغ، ج. (2006). "حدود حركة الثقوب في الخلايا الشمسية المصنوعة من السيليكون غير المتبلور" . رسائل الفيزياء التطبيقية . 88 (6): 063512. Bibcode : 2006ApPhL..88f3512L . doi : 10.1063/1.2170405 . S2CID 18053686 .
  15. ↑ سميث، ز. إي.؛ فاغنر، س. (1987). "ذيول النطاق، والإنتروبيا، وعيوب التوازن في السيليكون غير المتبلور المهدرج". رسائل المراجعة الفيزيائية . 59 (6): 688-691 . Bibcode : 1987PhRvL..59..688S . doi : 10.1103/PhysRevLett.59.688 . PMID 10035845 .
  16. ↑ ستاتيس، جيه إتش (1989). "تحليل البنية فائقة الدقة وموتر g للعيوب في السيليكون غير المتبلور". مجلة Physical Review B. 40 ( 2): 1232-1237 . Bibcode : 1989PhRvB..40.1232S . doi : 10.1103/PhysRevB.40.1232 . PMID 9991947 .
  17. ↑ جوهلين، إريك؛ فاغنر، لوكاس ك.؛ بوناسيسي، تونيو؛ غروسمان، جيفري س. (2013). "أصول مصائد الثقوب الهيكلية في السيليكون غير المتبلور المهدرج". رسائل المراجعة الفيزيائية . 110 (14) 146805. Bibcode : 2013PhRvL.110n6805J . doi : 10.1103/PhysRevLett.110.146805 . hdl : 1721.1/80776 . PMID 25167024 .
  18. ↑ جوهلين، إريك؛ سيمونز، سي بي؛ بوناسيسي، تونيو؛ جروسمان، جيفري سي. (2014). "البنى الذرية المحددة لحركة الثقوب في السيليكون غير المتبلور المهدرج" (ملف PDF) . مجلة Physical Review B. 90 ( 10) 104103. Bibcode : 2014PhRvB..90j4103J . doi : 10.1103/PhysRevB.90.104103 . hdl : 1721.1/89217 .
  19. ↑ ويسوف، إريك (31 يناير 2014) " نهاية ملحمة السيليكون غير المتبلور لشركة أورليكون ". جرينتك ميديا.
  20. ↑ "نهاية شركة ECD للطاقة الشمسية" . جرينتك ميديا . 14 فبراير 2012.
  21. ↑ "شركة أورليكون تتخلى عن أعمالها في مجال الطاقة الشمسية ومصير الخلايا الكهروضوئية المصنوعة من السيليكون غير المتبلور" . غرينتك ميديا . 2 مارس 2012.
  22. ↑ «شركة Xunlight تُكمل تركيب أول معدات تصنيع الألواح الكهروضوئية ذات الشبكة العريضة بقدرة 25 ميغاواط بتقنية اللفائف» . Xunlight. 22 يونيو 2009. مؤرشف من الأصل في 7 نوفمبر 2014.
  23. ↑ "أنويل تنتج أول لوحة شمسية رقيقة لها" . سولارباز. 7 سبتمبر 2009.
  24. ↑ "شاشة TFT LCD - تصنيع شاشة TFT LCD" . Plasma.com. مؤرشف من الأصل في 2 مايو 2013. تم الاطلاع عليه في 21 يوليو 2013 .
  25. ↑ "شاشات TFT LCD - الجوانب الإلكترونية لأجهزة تلفزيون LCD وشاشات LCD" . Plasma.com. مؤرشف من الأصل بتاريخ 23 أغسطس 2013. تم الاطلاع عليه بتاريخ 21 يوليو 2013 .
