طاولة دوارة

الطاولة الدوارة هي جهاز دقيق لتحديد موضع قطعة العمل، يُستخدم في تشكيل المعادن. تُمكّن المشغل من حفر أو قطع قطعة العمل على فترات دقيقة حول محور ثابت (عادةً أفقي أو رأسي ). تسمح بعض الطاولات الدوارة باستخدام ألواح فهرسة لعمليات الفهرسة، ويمكن تزويد بعضها الآخر بألواح تقسيم تُمكّن من تحديد موضع قطعة العمل بانتظام عند نقاط التقسيم التي لا تتوفر لها ألواح فهرسة. يُطلق على جهاز التثبيت الدوار المستخدم بهذه الطريقة اسم رأس التقسيم ( رأس الفهرسة ).

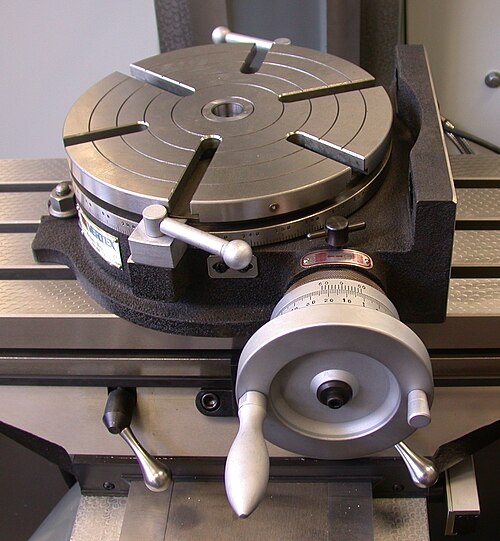

الطاولة المعروضة هي من النوع الذي يُشغَّل يدويًا. أما الطاولات التي تعمل بالطاقة وتخضع لسيطرة آلات CNC ، فهي متوفرة الآن، وتُضيف محورًا رابعًا لآلات التفريز CNC . تُصنع الطاولات الدوارة بقاعدة صلبة، مزودة بفتحات للتثبيت على طاولة أو أداة تثبيت أخرى. الطاولة نفسها عبارة عن قرص دقيق الصنع تُثبَّت عليه قطعة العمل ( عادةً ما تُستخدم فتحات على شكل حرف T لهذا الغرض). يمكن لهذا القرص الدوران بحرية، للفهرسة، أو تحت سيطرة عجلة دودة (عجلة يدوية)، حيث يكون جزء عجلة الدودة جزءًا من الطاولة نفسها. تُشغَّل الطاولات عالية الدقة بواسطة عجلات دودة مزدوجة تُعوض رد الفعل العكسي .

تكون النسبة بين الدودة والطاولة عادةً 40:1 أو 72:1 أو 90:1، ولكن يمكن أن تكون أي نسبة قابلة للقسمة بسهولة على 360 درجة. هذا لتسهيل الاستخدام عند توفر لوحات الفهرسة . يُمكّن قرص مدرج، وفي كثير من الأحيان مقياس فيرنييه ، المشغل من تحديد موضع الطاولة، وبالتالي موضع القطعة المثبتة عليها، بدقة عالية.

عادةً ما يتم حفر ثقب نافذ في الطاولة. في أغلب الأحيان، يتم حفر هذا الثقب لإدخال مركز أو أداة تثبيت مخروطية من نوع مورس . ^{[ 1 ]}

تُركّب الطاولات الدوارة عادةً بشكل أفقي، حيث تدور حول محور رأسي، في نفس مستوى قاطع آلة التفريز الرأسية . وثمة خيار بديل يتمثل في تركيب الطاولة الدوارة على طرفها (أو بشكل أفقي على لوحة بزاوية 90 درجة )، بحيث تدور حول محور أفقي. في هذا التكوين، يمكن استخدام ذراع تثبيت خلفي، لتثبيت قطعة العمل بين مركزي الدوران .

مع تثبيت الطاولة على طاولة ثانوية، يتم توسيط قطعة العمل بدقة على محور الطاولة الدوارة، والذي بدوره يتمركز على محور أداة القطع. وبذلك، تكون المحاور الثلاثة متحدة المحور . من هذه النقطة، يمكن إزاحة الطاولة الثانوية في الاتجاه X أو Y لضبط أداة القطع على المسافة المطلوبة من مركز قطعة العمل. وهذا يسمح بإجراء عمليات تشغيل متحدة المركز على قطعة العمل. كما أن وضع قطعة العمل بشكل غير مركزي على مسافة محددة من المركز يسمح بقطع منحنيات أكثر تعقيدًا. وكما هو الحال مع الإعدادات الأخرى على آلة التفريز العمودية، يمكن أن تكون عملية التفريز إما حفر سلسلة من الثقوب متحدة المركز، وربما متساوية البعد، أو تفريز السطح أو النهاية لأشكال وخطوط دائرية أو نصف دائرية.

يمكن استخدام طاولة دوارة:

• لتصنيع أسطح مفتاح الربط على البرغي
• لحفر ثقوب متساوية البعد على شفة دائرية
• لقطع قطعة دائرية ذات لسان بارز
• لإنشاء ثقوب ذات قطر كبير، عن طريق الطحن في مسار أداة دائري، على آلات الطحن الصغيرة التي لا تملك القدرة على تشغيل مثاقب اللولبة الكبيرة (أكثر من 0.500 بوصة أو 13  مم).
• لطحن الحلزونات
• لقص المنحنيات المعقدة (مع الإعداد المناسب)
• لقطع خطوط مستقيمة بأي زاوية
• لقطع الأقواس
• بإضافة طاولة مركبة أعلى الطاولة الدوارة، يستطيع المستخدم تحريك مركز الدوران إلى أي مكان على القطعة المراد قطعها. وهذا يُمكّن من قطع قوس في أي نقطة على القطعة.
• لتقطيع قطع دائرية

بالإضافة إلى ذلك، إذا تم تحويلها إلى تشغيل محرك متدرج ، مع آلة طحن CNC وذيل متحرك ، فإن الطاولة الدوارة تسمح بصنع العديد من الأجزاء على آلة الطحن التي تتطلب في غير ذلك مخرطة .

تُستخدم الطاولات الدوارة في العديد من التطبيقات، بما في ذلك تصنيع وفحص العناصر المهمة في صناعات الطيران والفضاء ، والأتمتة ، والعلوم. كما يمتد استخدامها إلى صناعة الأفلام والرسوم المتحركة، حيث تُستخدم لتحقيق الدقة والضبط في التصوير الفوتوغرافي والفيديو.

لتحقيق الدقة المطلوبة على مستوى الميكرون، غالبًا ما تتضمن طاولات الدوران عالية الدقة وصلة هيرث . يُفضل استخدام هذه الآلية في عمليات التشغيل الثقيلة لأن هندستها ذات الأسنان المستقيمة توفر صلابة ثابتة استثنائية وقابلية تكرار موضعية عالية ، مما يضمن بقاء الطاولة مستقرة ومثبتة تحت أحمال القطع الكبيرة. ^{[ 2 ]}
