حامل المنظار

الموسوعة الحرة

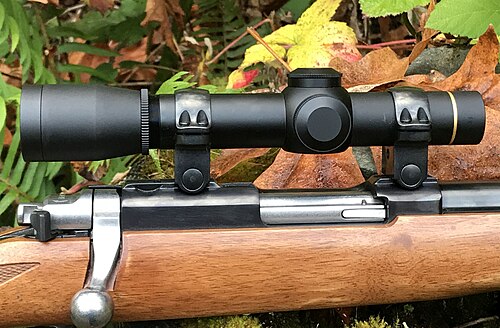

منظار تلسكوبي من نوع ليوبولد مثبت على جهاز استقبال بندقية ذي وصلة متداخلة بواسطة حلقتين للمنظار
من اليسار: رسم تخطيطي لمقطع عرضي على سكة وحلقة تثبيت من زايس ، وكلاهما مزود بواجهة سكة بيكاتيني .

حوامل المناظير هي أدوات صلبة تُستخدم لتثبيت (عادةً) منظار تلسكوبي أو أنواع أخرى من المناظير البصرية على السلاح الناري . يمكن أن يكون الحامل جزءًا لا يتجزأ من جسم المنظار (مثل سكة زايس )، أو، وهو الأكثر شيوعًا، قطعة خارجية تُثبّت على أنبوب المنظار بواسطة حلقات ملولبة (شبيهة بقواعد الأنابيب ). بعد ذلك، يُثبّت المنظار والحامل على نقاط التوصيل المتوافقة في السلاح. تُستخدم مصطلحات مثل " الحوامل" و "القواعد" بشكل عام، ويمكن أن تشير إلى عدة أجزاء مختلفة تُستخدم معًا أو بدلاً من بعضها البعض لتركيب المناظير البصرية على الأسلحة النارية.

تختلف واجهات تثبيت المناظير باختلاف تصميم السلاح واختيار المستخدم. تقليديًا، تُثبّت المناظير على الأسلحة النارية عبر فتحات براغي ملولبة (عادةً على جسم السلاح ) و/أو مشابك (على الماسورة أو المخزن ). منذ منتصف القرن العشرين، شاع استخدام قضبان التثبيت ذات الشكل المتداخل ، حيث يُمرّر الحامل فوق دعامة مستقيمة ذات شكل متداخل ومقطع عرضي شبه منحرف متساوي الساقين مقلوب ، ويُثبّت بإحكام في مكانه باستخدام براغي تثبيت، وذلك لسهولة تركيبها وإزالتها. لاحقًا، شاعت أنظمة واجهات القضبان ذات المقطع العرضي السداسي ، مثل قضيب ويفر، ثم جرى تعديلها إلى قضيب بيكاتيني في أوائل التسعينيات، والذي أصبح واجهة التثبيت القياسية للاستخدام العسكري لقوات الناتو عام ١٩٩٥. استُبدل قضيب بيكاتيني رسميًا بقضيب ملحقات الناتو المتري للاستخدام العسكري عام ٢٠٠٩، على الرغم من أنه ظل شائعًا في السوق المدنية لتركيب المناظير والملحقات.

يمكن أن تكون قواعد تثبيت المناظير إما قطعة واحدة (أداة واحدة مزودة بحلقات تثبيت متعددة) أو متعددة القطع (عادةً حلقتان أو أكثر). تُثبّت هذه القواعد عادةً بمسامير ذات شد محدد (مما يستدعي استخدام مفكات عزم الدوران )، ولكن في بعض الأحيان تُشد يدويًا باستخدام مسامير يدوية ، وقد تحتوي على تصميمات سريعة الفك. اعتبارًا من عام 2020، يُعتبر سكة بيكاتيني المعيار الأكثر شيوعًا لتثبيت المناظير في الأسلحة النارية الجديدة، على الرغم من وجود العديد من أنواع القواعد الخاصة بالعلامات التجارية والتي يمكن استخدامها مع سكك بيكاتيني، أو كبدائل تصميمية مختلفة تمامًا (انظر قسم العلاقة بين المنظار والسلاح الناري ). قد تُقدّم قواعد تثبيت المناظير من قِبل مُصنّعي الأسلحة النارية والمناظير، أو تُباع كملحقات إضافية .

حوامل منظار متكاملة

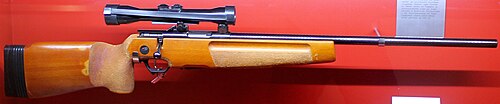

بندقية SSG 82 ألمانية شرقية مزودة بمنظار زايس يينا 4×32، لاحظ واجهة السكة المدمجة على أنبوب المنظار
منظار مزود بحامل مدمج على بندقية هيكلر آند كوخ PSG1
منظار LPS 4×6° TIP2 مع قاعدة تثبيت جانبية مدمجة على بندقية PSL رومانية

سكة زايس

من بين المناظير المُثبّتة على القضبان، يُعدّ قضيب زايس ذو الشكل V بزاوية 22.5 درجة المعيار الأكثر شيوعًا. طُرح هذا القضيب عام 1990. بعد انتهاء صلاحية براءة اختراعه عام 2008، قدّمت شركات مثل بلازر [ 1 ] ، ولايكا ، ومينوكس ، وميوبتا ، ونيكون [ 2 ] ، ونوبلكس (دوكتر سابقًا [ 3 ] )، وشميدت وبندر [ 4 ] ، وستاينر [ 5 ] مناظير متوافقة معه . ولذلك، أصبح هذا القضيب، إلى حدٍّ ما، المعيار الصناعي الفعلي لقضبان تثبيت المناظير. وقد شهد هذا النظام حتى الآن أكبر استخدام له في السوق الأوروبية الراقية [ 6 ] .

سكة حديد سواروفسكي إس آر

يتميز سكة سواروفسكي SR (الحاصلة على براءة اختراع عام 2002، [ 7 ] [ 8 ] [ 9 ] والمُقدمة عام 2005، [ 10 ] وتستخدمها أيضًا شركة كاهلز، التابعة لسواروفسكي. [ 11 ] ) بسكة مسطحة مزودة بالعديد من "الأسنان" كحلقات ارتداد، وهي متوفرة فقط في مناظير سواروفسكي وشركتها التابعة كاهلز. وتختلف هذه السكة عن سكة زايس في أنها ليست متدرجة ولا ذاتية التمركز.

سكة حديد محدبة من إس آند بي

كان أحد المعايير المنافسة السابقة هو سكة شميدت وبندر المحدبة نصف الدائرية [ 4 ]، والتي طُرحت أيضًا في عام 2005. بعد بضع سنوات، غيّرت شميدت وبندر معيارها إلى سكة زايس. على عكس أنظمة زايس وسواروفسكي، أتاحت سكة شميدت وبندر المحدبة إمكانية إضافة ميل للمنظار عند تركيبه، بحيث لا تكون الشبكة أفقية مع الأرض. [ 12 ]

سكة موشور بزاوية 70 درجة

يوجد نظام أوروبي قديم ذو شكل V مقلوب (70 درجة). [ 13 ] هذا النظام نادر الاستخدام اليوم. كانت ميزته أنه كان متوفرًا في وقت من الأوقات لدى معظم مصنعي المناظير الأوروبيين، لكن عيبه كان ضرورة حفر السكة لوضع برغي في كل مرة يتم فيها تعديل مسافة العين. [ 14 ] وقد عالجت جميع المعايير الجديدة لحوامل السكة هذه المشكلة.

حوامل حلقية

منظار تلسكوبي قديم لمدفع رشاش ألماني مزود بحلقات تثبيت.

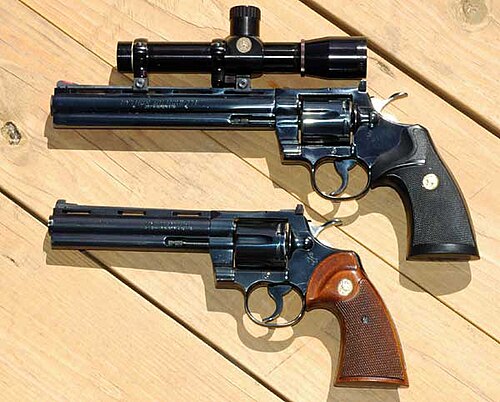

مسدسان من طراز كولت بايثون ، أحدهما (أعلاه) مزود بمنظار مثبت على الماسورة
قناص كونفدرالي مُعاد تمثيله وهو يصوّب بندقية ويتوورث مزودة بمنظار مثبت بحلقة، مثبتة عن طريق تثبيتها على أخمص البندقية
حامل منظار من قطعة واحدة (مع ثلاث  حلقات 30 مم) على بندقية ساكو TRG-42 .

تتكون حوامل الحلقات عادةً من قاعدة تُثبّت على السلاح الناري وحلقتين (عادةً اثنتين) تُثبّتان على المنظار. تُصنع الحلقات عادةً من الفولاذ أو الألومنيوم. تتراوح الأقطار الشائعة لحوامل الحلقات بين 25.4  مم (بوصة واحدة)، و26  مم، و30  مم، و34  مم. توجد اختلافات كبيرة في قوة وقدرة الحفاظ على الدقة بين التركيبات المختلفة. مع الخراطيش الضعيفة مثل عيار .22 LR المستخدمة في سيناريوهات الاستخدام الخفيف، قد يكون زوج من حلقات الألومنيوم الرقيقة مناسبًا، بينما قد تتطلب الأسلحة النارية ذات الارتداد القوي ، والتي غالبًا ما تقترن بمنظار ثقيل، استخدام حلقات فولاذية أو حلقات ألومنيوم أكثر سمكًا مزودة بنتوءات ارتداد.

المقاسات

تتوفر المناظير المخصصة للحوامل الحلقية بأحجام مختلفة. وأكثرها شيوعاً هي:

  • 1 بوصة (25.4  مم)
  • 30  مم
  • 34  مم

بعض المعايير الأقل شيوعاً هي:

  • 3/4 بوصة (19 مم )
  • 7 ⁄8 بوصة (22 مم )
  • 26  مم – بعض المناظير الأوروبية القديمة
  • 35  مم - بعض طرازات IOR و Vortex و Leupold
  • 36  مم - بعض طرازات زايس وهينسولد
  • 40  مم - بعض موديلات IOR و Swarovski dS

اللف

لضمان تثبيت حلقة التثبيت بشكل متساوٍ، من المهم أن تكون حلقات المنظار دائرية ومتحدة المحور مع أنبوب المنظار. في حالة عدم انتظام تثبيت الحلقات، يمكن صقلها لمنع الضغط غير المتساوي أثناء التركيب. [ 15 ] عند تركيب المناظير المصممة خصيصًا لحلقات التثبيت، من الشائع ظهور علامات على الحلقات.

حلقات داخلية

تتوفر في الأسواق حلقات تثبيت تسمح بتركيب منظار داخل حامل حلقي ذي قطر أكبر. على سبيل المثال، يمكن تركيب منظار ذي  أنبوب قطره بوصة واحدة (25.4 مم) في  حامل قطره 30 مم باستخدام حلقة تثبيت بلاستيكية.

تتوفر في السوق أيضًا حوامل حلقات خاصة مزودة بحلقات دائرية الشكل مصممة لتوفير تثبيت سلس دون الحاجة إلى تداخل، ومن الأمثلة المعروفة حلقات Burris Signature وحلقات Sako Optilock. طُرحت حلقات Burris Signature في عام 1995. [ 16 ] وقُدِّم طلب براءة اختراع لها في عام 1994، وحصلت عليه في عام 1995. [ 17 ] أما حلقات Sako Optilock، فقد بدأت بالبيع منذ أوائل العقد الأول من الألفية الثانية. [ 18 ] وسُجِّل الاسم التجاري Optilock في الولايات المتحدة في ديسمبر 1997، وبدأ تسويقه هناك منذ ديسمبر 2001. [ 19 ] وفي عام 2000، بيعت شركة Sako إلى شركة Beretta Holding . [ 20 ] وفي عام 2002، بيعت شركة Burris أيضًا إلى شركة Beretta Holding، وبذلك أصبحت الشركتان تابعتين لنفس المالكين. كان يُعتقد أن براءة اختراع بوريس الأصلية للحلقات ذات الحشوات الدائرية قد انتهت صلاحيتها في عام 2014، واعتبارًا من عام 2020، تم إدراجها على أنها "منتهية الصلاحية بشكل قاطع". [ 17 ]

في عام ٢٠١٥، أُطلقت خواتم XTR Signature كتطوير إضافي لسلسلة Burris Signature. يتميز طراز XTR باحتوائه على تجويفين دائريين لكل مجموعة خواتم بدلاً من تجويف واحد. [ ٢١ ] تم تقديم طلب براءة اختراع لخواتم XTR Signature في عام ٢٠١٦، وحصلت عليه شركة Burris في عام ٢٠١٩. [ ٢٢ ]

حوامل للمناظير الصغيرة

على اليسار : منظار Aimpoint Acro C2 العاكس موضوع على جانبه. على اليمين : سكة Acro على قاعدة Picatinny .

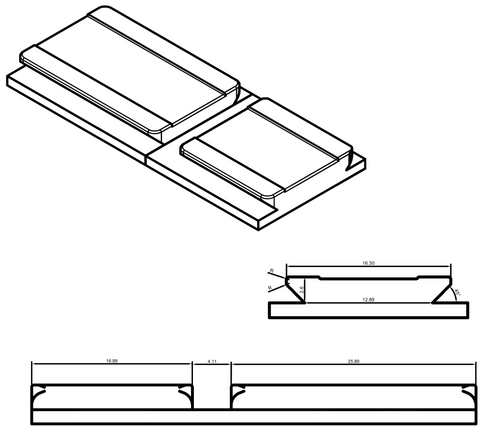

قياسات تقريبية لسكك حديد الأكروبات.

تحتوي العديد من المناظير العاكسة (مثل مناظير النقطة الحمراء) والمناظير المجسمة على حوامل خاصة بها. [ 23 ]

  • سكة Aimpoint Acro: سكة متداخلة لتثبيت المنظار عبر آلية تثبيت، مع أخدود ارتداد مستقيم بعرض 4  مم [ 24 ]  . يبلغ عرض الأخاديد المتداخلة حوالي 16.5 مم، وهي دائرية لتجنب أي حواف حادة. يتميز الحامل بصغر حجمه، مما يجعله مناسبًا للاستخدام على المسدسات والبنادق وبنادق الصيد. تم إطلاقه في عام 2019 مع مناظير Aimpoint Acro P-1 وC-1. [ 25 ] كما يُستخدم أيضًا في مناظير Aimpoint Acro C-2 وP-2، بالإضافة إلى مناظير Steiner MPS.
  • معيار Aimpoint Micro: طُرح لأول مرة عام 2007 [ 26 ] في إصدارات Aimpoint ذات الأنبوب الصغير، ولكنه يُستخدم اليوم من قِبل مُصنّعين آخرين أيضًا. شائع الاستخدام في البنادق والبنادق الخرطوشية، ولكنه غير شائع في المسدسات نظرًا لحجمه. يستخدم معيار التثبيت أربعة براغي وفتحة عرضية واحدة تعمل كدعامة ارتداد. يُستخدم في مناظير النقطة الحمراء مثل Aimpoint Micro وVortex Crossfire وSig Sauer Romeo 4 و5، وبعض إصدارات Holosun Paralow. [ 23 ]
  • قاعدة تثبيت Aimpoint CompM4: أُطلقت عام 2007 [ 27 ] مع منظار Aimpoint CompM4. يُثبّت المنظار على القاعدة بواسطة برغيين M5 من الأسفل، وتحتوي القاعدة على أخدود عرضي يعمل كدعامة ارتداد. أُطلقت سلسلة Aimpoint Comp عام 1993. [ 27 ] كان سلف CompM4، وهو CompM2 ، مزودًا بقاعدة تثبيت حلقية 30  مم ، ودخل الخدمة في الجيش الأمريكي عام 2000. قلّدت بعض الشركات المصنّعة نظام قاعدة التثبيت M4، لكن Aimpoint هي الشركة التي اعتمدته بشكل أساسي. [ 28 ]
  • معيار C-More: معيار تثبيت قدمته شركة C-More Sights. يستخدم برغيين وشقين دائريين يعملان كعروات ارتداد. يُستخدم في مناظير النقطة الحمراء مثل Delta Optical MiniDot وKahles Helia وVortex Razor وSig Sauer Romeo3. [ 23 ]
  • معيار دوكتر/نوبلكس: نمط التثبيت الذي استخدمه أكبر عدد من المصنّعين خلال العقد الثاني من الألفية، ربما بسبب توفر تشكيلة واسعة من حوامل ما بعد البيع. يستخدم هذا المعيار برغيين وأربعة شقوق دائرية تعمل كعروات ارتداد. [ 23 ] يُستخدم في مناظير النقطة الحمراء مثل مناظير دوكتر/نوبلكس، وبوريس فاستفاير، وفورتكس فايبر، وليكا تمبوس، وغيرها.
  • معيار شيلد: معيار خاص تستخدمه شركة شيلد سايتس. يشبه في شكله قاعدة نوبلكس/دوكتر، لكن بأبعاد مختلفة. [ 23 ] بالإضافة إلى مناظير شيلد ذات النقطة الحمراء، يُستخدم هذا المعيار أيضًا في مناظير ليوبولد دلتا بوينت برو.
  • معيار Trijicon RMR/SRO: يحتوي على فتحتين للبراغي، وشقين دائريين ضحلين يعملان كعروات ارتداد. [ 23 ] يُستخدم بشكل أساسي في مناظير Trijicon RMR وSRO ذات النقطة الحمراء، بالإضافة إلى بعض مناظير Holosun .
  • أخرى: من بين مناظير النقطة الحمراء البارزة ذات التصميمات الفريدة غير المتوافقة مع أي مما سبق، نذكر Sig Sauer Romeo 1 و Holosun Paralow 403A و Holosun 509T و Swampfox Kraken MRDS. كما توجد مناظير انعكاسية تُركّب على حلقات (مثل Aimpoint CompM2 بأنبوب 30 مم  ) أو بقاعدة Picatinny مدمجة.

القواعد

يُقصد بالقاعدة عادةً الجزء الرابط بين المنظار والسلاح الناري. على سبيل المثال، قد تحتوي القاعدة على وصلة بيكاتيني في أسفلها، بينما قد يحتوي سطحها العلوي على حلقة (مثل 30 مم  ) أو سكة تثبيت (مثل سكة زايس). في بعض التجميعات، يكون الجزءان العلوي والسفلي من القاعدة منفصلين ويجب ربطهما معًا ببراغي وعزم دوران محدد. [ 29 ] وبالتالي، قد تُشكل القاعدة أحيانًا مجموعة تثبيت منظار كاملة، ولكنها تُستخدم غالبًا للإشارة إلى الجزء السفلي من مجموعة تثبيت منظار مكونة من جزأين.

يُطلق على واجهة السلاح الناري التي توضع على السلاح الناري والتي يتم تثبيت حامل المنظار عليها اسم القاعدة أو السكة .

بعض أنواع القواعد هي:

حوامل قياسية
حوامل خاصة بالعلامة التجارية
  • حامل مخلبي. أنواع عديدة، على سبيل المثال حوامل مخلبية من Suhl، [ 30 ] حامل Ziegler ZP، وغيرها.
  • حامل محوري. أنواع عديدة، على سبيل المثال EAW و MAKlick و Steyr Luxus وغيرها. [ 31 ]
  • يستخدم جهاز Aimpoint Micro أيضًا من قبل مصنعي أجهزة التصويب بالنقاط الحمراء الآخرين . [ 32 ] (غير متوافق مع معايير تركيب Aimpoint Comp أو Aimpoint ACRO. راجع قسم أنواع تركيب أجهزة التصويب بالنقاط الحمراء لمزيد من معايير التركيب).
  • حامل سرج بلازر [ 33 ]
  • حامل Contessa 12  مم "Euro rail" [ 34 ] [ 35 ]
  • قفل براوننج إكس [ 36 ]
  • وصلة مزدوجة على شكل ذيل حمامة، يتم تدويرها وتثبيتها في مكانها. [ 37 ] أنواع عديدة، على سبيل المثال وصلة ليوبولد المزدوجة على شكل ذيل حمامة [ 38 ]
  • ماوزر M03 حامل مربع مزدوج [ 39 ] [ 40 ] [ 41 ]
  • بيكاتيني ضد بيكاتيني (مزيل بوريس [ 42 ] )
  • حامل سكة من نوع بولسار. له بعض أوجه التشابه البصرية مع سكة ​​زايس، ولكنه غير متوافق بسبب قاعدته الأعرض وزاويته الأكثر حدة.
  • منظار ريدفيلد من النوع [ 43 ] مزود بحامل قابل لتعديل الانحراف الجانبي، ويُعرف أيضاً باسم ريدفيلد ستاندرد جونيور. تُصنع منظارات مشابهة من قبل شركات أخرى، مثل "ليوبولد ستاندرد" و"بوريس تي يو/إس يو". كما تُصنعه شركة ويفر. قد تختلف المواصفات بين الشركات المصنعة.
  • نوع Ruger المتكامل (المستخدم في Ruger رقم 1 ، [ 44 ] M77 ، [ 44 ] [ 45 ] Gunsite Scout ، [ 44 ] [ 46 ] سلسلة Ranch من Mini-14 [ 44 ] [ 47 ] و Mini-30 ، [ 44 ] Deerfield carbine ، Model 96 ( عيار .44 ماغنوم فقط) [ 48 ] و Ruger PC carbine . [ 49 ] )
  • نظام ساكو أوبتيلوك [ 50 ] ، إما بحلقات منفصلة عن القواعد، أو بحلقات مدمجة في القواعد. تتوفر القواعد بأشكال متنوعة لتناسب إما سكة ساكو المخروطية (متوفرة لثلاثة أطوال مختلفة لآلية الإطلاق)، أو سكة تيكا المستقيمة (11  مم أو 17  مم)، أو سكة ويفر أو بيكاتيني.
  • سكة ساكو المخروطية ذات الذيل المتداخل (تستخدم في موديلات ساكو ساكو 75 ، ساكو 85 ، L461، L579، S491، M591، L61R، L691، M995 وTRG-S)
  • حامل ساور ISI ( ساور 303 ، وعدد قليل جدًا من إصدارات ساور 202 ) [ 51 ]
  • حامل ساور SUM ( ساور 404 ) [ 51 ]
  • Schultz & Larsen integral Slide & Lock type [ 52 ] [ 53 ]
  • قاعدة تثبيت "ستاناغ" ذات المخالب، تُستخدم في بنادق FN FAL و HK G3 و HK33 و G3SG/1 و MP5 . يجب استخدام معظم قواعد ستاناغ مع حلقات ستاناغ المتوافقة، ولكن توجد أيضًا قواعد ستاناغ للمناظير المزودة بسكة.
  • سكة متداخلة (على سبيل المثال 11  مم، 17  مم أو 19  مم). تختلف زاوية الجانب، وبالتالي يمكن اعتبار حوامل السكة المتداخلة غير قياسية، حتى بالنسبة لعرض معين.
  • سكة حديد تريجيكون ACOG/VCOG

نمط البراغي على القواعد

في أجهزة الاستقبال التي لا تحتوي على ملحق مدمج لتركيب منظار، مثل سكة بيكاتيني المدمجة، تُثبّت القاعدة عادةً بقطعة منفصلة بواسطة برغي. غالبًا ما تكون هذه المثبتات خاصة بطراز السلاح الناري، وتعتمد على عوامل مثل نصف قطر جسر جهاز الاستقبال، ونوع البرغي، والمسافة بين فتحات البرغي. إحدى طرق التثبيت الشائعة هي استخدام البراغي. غالبًا ما تكون هذه البراغي مترية M3.5x0.6  مم أو أمريكية #6–48 (قطر 3.5  مم، خطوة 0.53  مم) أو #8–40 (قطر 4.2  مم،  خطوة 0.64 مم).

تستخدم العديد من التجميعات الأوروبية براغي M3.5، مثل براغي SAKO Optilock وRecknagel وحلقات CZ الأصلية . ونظرًا لتشابه أقطار براغي #6–48 وM3.5x0.6 وتقارب درجة خطوتها ، فقد يحدث لبسٌ بينهما، وعند الخلط بينهما، سيدخل البرغي الخاطئ في السن اللولبي، ولكنه سيزداد إحكامًا تدريجيًا حتى يتلف السن. في حالة التلف، غالبًا ما يلزم حفر الثقب وإعادة تسنينه، وقد تكون براغي M4x0.7 أو #8–40 بدائل مناسبة.

نمط ريمنجتون 700

نمط تثبيت قاعدة المنظار لبندقية ريمنجتون 700 ذات الحركة القصيرة (SA) منتشر على نطاق واسع، ويستخدم على سبيل المثال في نماذج مثل: [ 54 ]

يتميز بندقية ريمنجتون 700 ذات الحركة الطويلة (LA) بمسافة أطول بين فتحتي البراغي الأمامية والخلفية، ولذلك فإن قواعد تثبيت المنظار المتصلة الخاصة بها لا تتوافق مع بندقية 700 ذات الحركة القصيرة (SA) ولا مع الأسلحة النارية المذكورة سابقًا. مع ذلك، فإن قواعد تثبيت المنظار المكونة من قطعتين قابلة للتبديل عمومًا بين هذه الطرازات.

قائمة أنماط البراغي الشائعة

يُفضّل أن تكون قواعد التثبيت ذات القاعدة المستديرة، والمخصصة للتركيب على جسور الاستقبال المستديرة، ذات نصف قطر أصغر قليلاً من نصف قطر جهاز الاستقبال، وذلك لتوفير نقطتي اتصال وضمان تثبيت مستقر. في المقابل، سيؤدي نصف القطر الأكبر قليلاً في قاعدة التثبيت إلى نقطة اتصال واحدة فقط، وبالتالي تثبيت أقل استقراراً.

في الجدول أدناه، يشير نصف القطر إلى انحناء سطح التثبيت على جسر جهاز الاستقبال. تُثبّت القاعدة عادةً بمسمارين على جسر جهاز الاستقبال الأمامي ومسمارين على جسر جهاز الاستقبال الخلفي، ولكن في بعض الأحيان تُستخدم عدة مسامير إضافية. تُقاس المسافات بين الثقوب من المركز إلى المركز. بعض المسافات الشائعة بين الثقوب هي 12.7 و 15.37 و21.84 ملم (0.500 و 0.605 و0.860 بوصة على التوالي ) . [ 55 ]

يُشار إلى المسمارين الأماميين في القائمة أدناه بالمسمارين 1 و2، وبالتالي تُسمى المسافة بين الفتحتين الأماميتين «المسافة 1-2». وبالمثل، تُسمى المسافة بين الفتحتين الخلفيتين «المسافة 3-4». وتتحدد المسافة بين هذين المسمارين بشكل كبير بطول جهاز الاستقبال، ويُشار إليها هنا بـ «المسافة 2-3».

نصف قطر جهاز التثبيت ونمط البرغي
نصف قطر جسر جهاز الاستقبال (الخلفي، الأمامي)المسافة 1-2 (الأمام)المسافة 2-3 (منتصف الملعب)المسافة 3-4 (الخلف)مصمم النماذج
وصلة تعشيق ، 10.9  مم12.7  ملم76.2  ملم12.7  ملمأنشوتز 64 [ 56 ]
وصلة تعشيق ، 11  مم22  مم80.3  ملم22  ممكريغوف سيمبريو [ 57 ]
وصلة تعشيق ، 11  ممغير متوفرغير متوفرغير متوفرSIG Sauer SSG 3000 ، [ 58 ] SIG Sauer 200 STR ، [ 58 ] Accuracy International (عدة طرازات [ 58 ] )، CZ 452، [ 58 ] CZ 453، [ 58 ] CZ 455، [ 58 ] CZ 511، [ 58 ] CZ 512، [ 58 ] CZ 513، [ 58 ] Mauser 201، [ 58 ] Keppeler (عدة طرازات) [ 58 ]
وصلة تعشيق ، 11.26  مم12.7  ملم76.2  ملم12.7  ملمأنشوتز 54 [ 56 ]
وصلة تعشيق ، 16.5  مم21.84  ملم*يختلف21.84  ملمتيكا T3 (*82.2  ملم)، [ 59 ] 55، 65، 558، 590، 690، تيكا ماستر، تيكا T1 (*63.8  ملم). [ 56 ]
وصلة تعشيق ، 19.5  ممغير متوفرغير متوفرغير متوفرCZ 527 Standard، 550 Standard، 550 Magnum [ 60 ]
14  مم، 16.5  مم21.84  ملم95.8  ملم12.74  ملمكارل جوستاف 1900 ، هوسكفارنا 1900 ، أنطونيو زولي 1900 [ 59 ]
12  مم، 24  مم21.84  ملم88.5  ملم15.4  ملمميركل إس آر 1 [ 59 ]
15  مم12.5  ملم73.5  ملم12.5  ملمإرث شولتز ولارسون [ 61 ] [ 56 ]
15  مم21.84  ملم22.10  ملم21.84  ملمأنشوتز 1727. المسافة 1-2: 21.84  ملم؛ المسافة 2-3: 22.10  ملم؛ المسافة 3-4: 21.84  ملم؛ المسافة 4-5: 58.67  ملم؛ المسافة 5-6: 21.84  ملم.
15  مم35  مم35  ممغير متوفرأنشوتز 1827 فورتنر
15.65  ملم21.84  ملم52.3  ملم15.4  ملمRemington Model 4, 6, 750, [ 59 ] Remington 870 (عيار 12 و 20)، 870 TAC، [ 59 ] 7400، 7600 ، Benelli M1، M1 Super 90، M2، M3.

*نصف القطر متشابه، لكن أنواع البراغي المستخدمة تختلف

15.9  ملم22  مم102.4  ملميختلف،

0–13.2  مم

ماوزر K98 [ 59 ] حلقة ماوزر كبيرة: موديل 98، سنتوريان، FN، إنترآرمز مارك X، باركر هيل 1200، سانتا باربرا، بالإضافة إلى بنادق ماوزر المكسيكية.
16.5  ملم22  مم88.4  ملم22  ممكارل غوستاف 3000 ، ساور 80 ، 90 ، 92
16.5  مم، 15  مم22  مم103.4  ملم12.7  ملمكريكو موديل 700، 900، 902 [ 59 ]
16.5  ملم22  مم107.4  ملم22  ممكارل غوستاف 2000
16.5  مم، 18  مم21.9  ملم110.9  ملم12.8  ملمهيم إس آر 21
16.5  مم، 15  مم21.9  ملم118.5  ملم12.8  ملمهيم SR30
(مفتقد)21.84  ملم101.66  ملم12.8  ملمماوزر M12 [ 59 ] (ليس هو نفسه ساور 101 )
(مفتقد)12.8  ملم54  مم12.8  ملمموسبرغ 500، 535، 835
17  ملم21.84  ملم98.0  ملم21.84  ملمشولتز ولارسون كلاسيك DL، [ 56 ] 68 DL، 84، 97 DL، 97، M97
17  ملم21.84  ملم110  مم21.84  ملمروسلر تيتان 3، تيتان 6، تيتان α [ 59 ]
17  ملم21.84  ملم101.0  ملم21.84  ملمشولتز ولارسون أمباسادور، [ 56 ] النصر [ 62 ]
17  مم / *21.84  ملم100.1  مم21.84  ملمسافاج (عمل قصير): [ 59 ] سافاج أكسيس، سافاج إيدج، روسلر تيتان.

*تحتوي الطرازات الأحدث على نصف قطر على كل من جسر الاستقبال الأمامي والخلفي، بينما تحتوي الطرازات الأقدم على نصف قطر على الجسر الأمامي وسطح مستوٍ على الجسر الخلفي.

17  مم / *21.84  ملم117.58  ملم21.84  ملمSavage (long action) [ 59 ] *تحتوي الطرازات الأحدث على نصف قطر على كل من جسر الاستقبال الأمامي والخلفي، بينما تحتوي الطرازات الأقدم على نصف قطر على الجسر الأمامي وسطح مستوٍ على الجسر الخلفي.
17  مم، 34  مم21.84  ملم81.7  ملم12.7  ملموينشستر موديل 70 (WSSM) [ 59 ]
17  مم، 34  مم21.84  ملم82.8  ملم21.84  ملموينشستر موديل 70 (آلية قصيرة) [ 59 ]
17  مم، 34  مم21.84  ملم85.1  ملم21.84  ملموينشستر إكس بي آر شورت [ 59 ]
17  مم، 34  مم21.84  ملم89.4  ملم21.84  ملموينشستر موديل 70 (WSM) [ 59 ]
17  مم، 34  مم21.84  ملم96.5  ملم21.84  ملموينشستر موديل 70 (ذات الحركة الطويلة) [ 59 ]
17  مم، 34  مم21.84  ملم98.1  ملم21.84  ملموينشستر إكس بي آر لونغ [ 59 ]
17  مم، 34  مم21.84  ملم109.5  ملم21.84  ملموينشستر موديل 70 (طويل جدًا) [ 59 ]
17  مم، 51  مم21.84  ملم82.4  ملم21.84  ملمريمنجتون 783 قصير [ 59 ]
17  مم، 51  مم21.84  ملم90  مم21.84  ملمريمنجتون 783 لونج [ 59 ]
17  مم، 51  مم21.84  ملم92.2  ملمغير متوفربنادق ريمنجتون موديل 600 و660، وموهوك
17  مم، 51  مم21.84  ملم113.9  ملم15.4  ملمهاينل ياغر 10 [ 59 ]
17  مم، 51  مم21.84  ملم114  ملم15.35  ملمRößler Titan 16 [ 59 ]
17  مم، 60  مم21.8  ملم(مفتقد)15.4  ملمهوا 1500 (عمل صغير)
17  مم، 60  مم21.84  ملم87  ملم15.4  ملمساباتي روفر 600 (حركة قصيرة) [ 59 ]
17  مم، 60  مم21.84  ملم98.5  ملم15.4  ملمهاوا 1500 (قصير المدى) [ 59 ]
17  مم، 60  مم21.84  ملم102.7  ملم15.4  ملمساباتي روفر 780 (عمل طويل) [ 59 ]
17  مم، 60  مم21.84  ملم(مفتقد)15.4  ملمويذر باي 300
17  مم، 60  مم21.84  ملم(مفتقد)15.4  ملمويذر باي يوروبا
17  مم، 60  مم21.84  ملم98.5  ملم15.4  ملمويذر باي فانجارد شورت [ 59 ]
17  مم، 60  مم21.84  ملم113  ملم15.4  ملمWeatherby Vanguard Long, [ 59 ] Mark V Short [ 59 ]
17  مم، 60  مم21.84  ملم114  ملم15.4  ملمهاوا 1500 (ذات الحركة الطويلة) [ 59 ]
17.2  مم، 50.8  مم21.84  ملم92.2  ملم15.4  ملمبندقية ريمنجتون 700 ذات آلية إطلاق قصيرة [ 59 ] . تُستخدم أيضًا في بنادق ريمنجتون موديلات 722، 40x، 78، 740، 742، 760، 710، 721، 722، و725، وبنادق ماوزر M96/96S و SR 97 ، وبنادق ساور 100 ، وساور 101 [ 59 ] ، وبنادق ماوزر M18 (وليس M12 )، وبنادق روسلر تيتان 16، وبنادق بيرغارا B14 LA، وبنادق هاينل ياغر 10، وبنادق ساباتي روفر LA . [ 54 ]
17.2  مم، 50.8  مم21.84  ملم113.9  ملم15.4  ملمريمنجتون 700 - لانغكاس [ 59 ] ( ذات آلية طويلة ، LA). ساور 100 ، ساور 101 .
17.4  ملم21.8  ملم93  ملم21.8  ملمساور 200 [ 59 ] (ليس 200 قوة )
17.4  ملم21.84  ملم94.2  ملم21.84  ملمساور 202 [ 59 ]
17.4  ملم21.84  ملم100.2  مم21.84  ملمساور 202 ماغنوم [ 59 ]
17.5  ملم21.9  ملم98.5  ملم2 × 15.4  ممأنشوتز 1780، [ 59 ] 1781
17.5  ملم21.84  ملم98.5  ملم2 × 15.4  ممHaenel SLB 2000 Plus (+), H&K SLB 2000 [ 59 ]
17.5  ملم21.84  ملم98.5  ملم2 × 15.4  ممميركل إس آر 1 الأساسي [ 59 ]
17.5  ملم10  مم99.9  ملم10  ممستاير مانليشر لوكسوس (l، m، s)
17.5  ملم10  مم100.5  مم10  ممSteyr-Mannlicher (الحركة المتوسطة، الموديلات الأقدم) [ 59 ]
17.5  ملم21.84  ملم56  مم21.84  ملمSteyr-Mannlicher (حركة قصيرة جدًا): كلاسيكي، Pro Hunter [ 59 ] [ 56 ]
17.5  ملم21.84  ملم76  ملم21.84  ملمSteyr-Mannlicher (قصير المدى): Classic، Pro Hunter، Export، SM12 [ 59 ]
17.5  ملم21.84  ملم83  ملم21.84  ملمSteyr-Mannlicher (حركة متوسطة): Classic، Pro Hunter، Export، SM12 [ 59 ]
17.5  ملم21.84  ملم87.5  ملم21.84  ملمSteyr-Mannlicher (ذات الحركة الطويلة): Classic، Pro Hunter، Export، SM12 [ 59 ]
17.5  مم، 18  مم، 14  مم(يختلف)(يختلف)(يختلف)ماوزر موديل 93، 94، 95 و 96، سامت كورز. حلقة ماوزر الصغيرة (G33/40، vz.33).
18  مم12.7  ملم81  ملم12.7  ملمبراوننج أسيرا، براوننج مارال، [ 59 ] بينيللي أرجو، [ 59 ] براوننج بار، [ 59 ] وينشستر إس إكس آر فولكان، [ 59 ] فابارم إيريس
19.1  ملم(يختلف)(يختلف)(يختلف)ماوزر ماغنوم (تجاري)
34  مم21.8  ملم82.4  ملم21.8  ملمساكو A7 (حركة قصيرة) [ 59 ]
34  مم21.8  ملم84.5  ملم21.8  ملمساكو A7 (متوسط ​​الحركة) [ 59 ]
34  مم21.8  ملم95.5  ملم21.8  ملمساكو A7 (ذات الحركة الطويلة) [ 59 ]
34  مم (35.6  مم)21.84  ملم76  ملم14  ممبراوننج إيه-بولت (قصير I) [ 59 ]
34  مم (35.6  مم)21.8  ملم79  ملم21.8  ملمبراوننج إيه-بولت (قصير II) [ 59 ]
34  مم (35.6  مم)21.8  ملم82.5  ملم21.8  ملمبراوننج إيه-بولت (قصير III) [ 59 ]
34  مم (35.6  مم)21.8  ملم98.1  ملم21.8  ملمبراوننج إيه-بولت (طويل III) [ 59 ]
(مفتقد)17.78  ملم71.74  ملم17.78  ملمبراوننج إكس-بولت (قصير جداً) [ 59 ]
(مفتقد)17.78  ملم74.74  ملم17.78  ملمبراوننج إكس-بولت (قصير) [ 59 ]
(مفتقد)17.78  ملم93.84  ملم17.78  ملمبراوننج إكس-بولت (طويل) [ 59 ]
38.1  ملم12.7  ملم65.35  ملم15.4  ملمروجر 10/22 [ 59 ]
مستوي12.7  ملم47.6  ملم12.7  ملممارلين 1894 [ 59 ]
مستوي12.7  ملميختلف*12.7  ملممارلين موديل 1894، 1895، 336، 338، 308، 444. [ 59 ] *تختلف المسافة بين القاعدة الأمامية والخلفية، ويمكن أن تكون على سبيل المثال 47.6  مم، 60.3  مم أو 69.85  مم.

ميزات أخرى

فك سريع

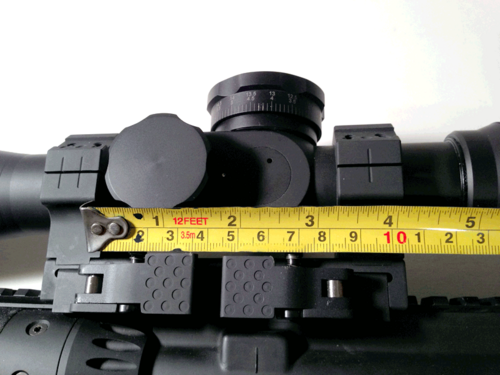

حامل حلقي من نوع بيكاتيني مزود بذراعين للفصل السريع.

يمكن أن يشير مصطلح التحرير السريع (QR) إلى العديد من الأنواع المختلفة من حوامل المناظير التي يمكن تركيبها وتفكيكها بسرعة دون استخدام أدوات.

إمالة

في بعض الحالات، قد يكون من المناسب إضافة ميل إضافي للمنظار لتمكين الرماية على مسافات أطول (أو أقصر). على سبيل المثال، يُعدّ هذا شائعًا في الرماية بعيدة المدى ، حيث يُستخدم عادةً ميل بمقدار 6 ملي راديان (20 دقيقة قوسية ). يمكن تحقيق الميل الإضافي بعدة طرق، مثل استخدام سكة بيكاتيني مائلة (مثل ميل 6 ملي راديان)، أو قواعد أو حلقات (مثل ميل 6 ملي راديان)، أو حلقات إدخال خاصة (مثل Burris Pos-Align). [ 21 ]

ارتفاع النطاق

يُعدّ ارتفاع منظار البندقية عاملاً هاماً لدعم الخد (أو ما يُعرف بوضع الخد ) لتحقيق وضعية العين الصحيحة، وكذلك لحساب مسار المقذوفات (مثل جدول المقذوفات ). ويكتسب هذا الأخير أهمية خاصة في المدى القريب جداً (مثل 15 متراً )، بينما في المدى البعيد، كما هو الحال في الرماية بعيدة المدى ، يكون تأثير ارتفاع المنظار على حسابات مسار المقذوفات أقل.

يمكن قياس ارتفاع منظار البندقية بعدة طرق. ففي حسابات المقذوفات، يُقاس عادةً من مركز محور السبطانة إلى مركز المنظار ( خط الرؤية ). أما فيما يتعلق بدعم الخد، فتُستخدم عدة طرق: في الأسلحة النارية المزودة بسكة بيكاتيني، يُقاس الارتفاع من أعلى السكة. وفي معظم أنواع القواعد الأخرى، يُقاس عادةً من أعلى نصف قطر جسر جهاز الاستقبال.

بعد تحديد نقطة القياس السفلية، يُقاس الارتفاع إما إلى المركز البصري أو إلى أسفل أنبوب المنظار، في حالة المناظير ذات الحوامل الحلقية. والفرق بين هاتين الطريقتين هو المسافة من المركز البصري إلى أسفل أنبوب المنظار، وعادةً ما يُعادل نصف قطر الأنبوب (مثلاً 15  مم في المناظير ذات  أنبوب قطره 30 مم).

انظر أيضاً

مراجع

  1. ↑ مقارنة بين منظار Blaser Infinity 2.8-20x50 IC ومنظار Swarovski Z8i 2-16x50 – خبير مناظير البنادق . يأتي كل منظار Blaser مزودًا بسكة تثبيت Zeiss ZM/VM [...]
  2. ↑ كتالوج نيكون للبصريات الرياضية والصيد 2017، مؤرشف بتاريخ 2019-07-09 في Wayback Machine "تتوفر موديلات تركيب السكة (Zeiss Inner Rail Standard) (1-4x24 IL ZR و 2.5-10x50SF IL ZR)"
  3. ↑ من دكتور إلى نوبلكس – معلومات عن البصريات
  4. 1 2 شميدت وبندر - الكتالوج الرئيسي 2016
  5. ↑ دليل تعليمات منظار البندقية Nighthunter Xtreme مؤرشف بتاريخ 2020-10-08 في Wayback Machine "تعمل طرازات السكة مع قواعد السكة القياسية لسكك "Z" أو سكك Zeiss."
  6. ↑ سكة تثبيت منظار بندقية زايس ZM / VM – معلومات عن البصريات
  7. ↑ براءة الاختراع AT480748T مؤرشفة بتاريخ 16-06-2023 في أرشيف الإنترنت (Wayback Machine). تم تقديم الطلب في 9 يونيو 2002 بواسطة شركة سواروفسكي أوبتيك.
  8. ↑ براءة الاختراع الأمريكية رقم US6901692B2، تم منح الطلب في 7 يونيو 2005]
  9. ↑ براءة الاختراع DE50214644D1، تم منح الطلب في 21 أكتوبر 2010]
  10. ↑ كتالوج سواروفسكي، أكتوبر 2005
  11. ↑ "المناظير وأنظمة التركيب | هانت فور إيفر" . مؤرشف من الأصل بتاريخ 11 مايو 2021. تم الاطلاع عليه بتاريخ 4 يناير 2021 .
  12. ↑ كتالوج شميدت وبندر : "السكة المجوفة المحدبة. تتميز سكتنا المجوفة ذات السطح الخارجي المحدب، المتوفرة في جميع طرازات زينيث، بخطوطها الأنيقة، وتتيح استخدام مثبتات انزلاقية موثوقة. كما تُمكّن هذه السكة المبتكرة من إمالة المنظار حتى درجة واحدة إلى اليسار أو إلى اليمين."
  13. ↑ "حوامل سكة LM - تجارة البصريات" . الولايات المتحدة . تم الاسترجاع في 4 يناير 2021 .
  14. ↑ "حلول قضبان التثبيت والتركيب من LM | مناقشات تجارة البصريات - يوتيوب" . www.youtube.com . تاريخ الاسترجاع: 4 يناير 2021 .
  15. ↑ رامي البنادق – كيفية صقل حلقات المنظار
  16. ↑ التاريخ | بوريس للبصريات
  17. 1 2 US5433010A – حامل منظار بندقية بصري ذاتي المحاذاة مع إمكانيات ضبط لا مركزية – براءات اختراع جوجل
  18. ^ Internationaler Silhouettenclub – Visiereinstellungen
  19. ↑ نظام البحث الإلكتروني عن العلامات التجارية (TESS) – 77509718
  20. ^ لاهتينماكي، بيكا (28 ديسمبر 2016). "Suomalainen asetehdas löysi isännän Italiasta – "Olemme outo osakkeenomistaja"تم الاطلاع عليه بتاريخ 11 مايو 2018 .
  21. 1 2 "حلقات بوريس التكتيكية المتينة مع الحشوات - الخيار الأمثل لـ PRS؟" « النشرة اليومية" . bulletin.accurateshooter.com . تم الاطلاع عليه بتاريخ 4 يناير 2021 .
  22. ↑ US10415934B2 – حامل بصري ذاتي المحاذاة – براءات اختراع جوجل
  23. 1 2 3 4 5 6 7 بصمات/معايير التركيب على مناظير النقطة الحمراء - معلومات بصرية
  24. ^ جراديسنيك ، أندراز (24/08/2022). "بصمة Aimpoint Acro C-2" . مدونة تجارة البصريات . تم الاسترجاع بتاريخ 2022-10-16 .
  25. ↑ "حوامل Aimpoint ACRO - Optics-Trade" . الولايات المتحدة . تم الاطلاع عليه بتاريخ 5 نوفمبر 2022 .
  26. ↑ "التاريخ" . aimpoint.us . تم الاطلاع عليه في 5 نوفمبر 2022 .
  27. 1 2 م، سام (21 أبريل 2016). "منظار Aimpoint Comp M4" . Gunivore . تم الاسترجاع في 5 نوفمبر 2022 .
  28. مراجعة منظار Aimpoint Comp M4 ↑
  29. ↑ قاعدة بيانات مواصفات عزم دوران المناظير والبنادق | تاكتيك
  30. ↑ حوامل مناظير Suhl Claw - Optics-Trade
  31. ↑Pivot Scope Mounts – Optics-Trade
  32. ↑"Aimpoint Micro mounts selection". Archived from the original on 2015-09-11. Retrieved 2021-01-04.
  33. ↑De Vries III, George. "Blaser R93 Rifles". chuckhawks.com. Retrieved 26 February 2017.
  34. ↑Contessa 12 mm rails – Contessa Mounts – Optics-Trade
  35. ↑Alan Rhone Ltd – Contessa | How the 12mm Euro Rail Works
  36. ↑"X-Lock – Browning North America". Archived from the original on 2021-03-02. Retrieved 2021-01-04.
  37. ↑ Installing Standard and Double Dovetail Rings – YouTube]
  38. ↑Dual Dovetail Scope Mounting Kits | Leupold
  39. ↑Studio FortHjort – Tilpasning av Mauser M03 montasje – YouTube Video of fitting the Mauser M03 Scope Mount on YouTube (Norwegian)
  40. ↑Mauser M03 Blog: Mauser M03 – Installing Riflescopes to Double Square Mounts
  41. ↑Mauser M03 rifle review – Shooting UK
  42. ↑Mounting the Burris Eliminator III – I Am Hunter
  43. ↑Rings and bases: Rifle accuracy starts with the scope mounts
  44. 12345Ruger Mounts Archives – Warne Scope Mounts "Model specific fits (dovetail only) for Ruger #1, M77 centerfire, Mini-14 Ranch, Mini-30 Ranch, Redhawk, Super Blackhawk, Single-Six, Super Redhawk and 77/17, 77/22, 77/357, 77/44"
  45. ↑American Rifleman | The Ruger Model 77 Rifle Turns 50
  46. ↑"Ruger Scout Review | Sporting Rifle magazine". Archived from the original on 2023-06-16. Retrieved 2021-01-04.
  47. ↑American Rifleman | Ruger Mini-14 Tactical in 300 AAC Blackout
  48. ↑Model 96 Instruction Manual – model96.pdf
  49. ↑Tactical Response – Weapons – POLICE Magazine
  50. ↑Scope Mounts | SAKO
  51. 12Sauer ISI Rail Scope Mounts – Optics-Trade
  52. ↑Fitting Schultz & Larsen scope mounts | Scope Mount Reviews | Gun Mart
  53. ↑Schultz & Larsen | Scope Mounts
  54. 12Scope mounts for Remington 700 SA – Optics-Trade
  55. ↑US20090133311A1 – Universal scope mounting system – Google Patents
  56. 1 2 3 4 5 6 7 "محدد سكة بيكاتيني" . www.alanrhone-store.com . مؤرشف من الأصل بتاريخ 10 يناير 2021. تم الاطلاع عليه بتاريخ 10 يناير 2021 .
  57. ↑ "حوامل منظار لبندقية كريغوف سيمبريو - أوبتكس تريد" . الولايات المتحدة . تم الاطلاع عليه بتاريخ 11 يناير 2021 .
  58. 1 2 3 4 5 6 7 8 9 10 11 "حوامل مناظير لبندقية CZ 455 - أوبتكس تريد" . الولايات المتحدة . تم الاطلاع عليه بتاريخ 11 يناير 2021 .
  59. ١ ٢ ٣ ٤ ٥ ٦ ٧ ٨ ٩ ١٠ ١١ ١٢ ١٣ ١٤ ١٥ ١٦ ١٧ ١٨ ١٩ ٢٠ ٢١ ٢٢ ٢٣ ٢٤ ٢٥ ٢٦ ٢٧ ٢٨ ٢٩ ٣٠ ٣١ ٣٢ ٣٣ ٣٤ ٣٥ ٣٦ ٣٧ ٣٨ ٣٩ ٤٠ ٤١ ٤٢ ٤٣ ٤٤ ٤٥ ٤٦ ٤٧ ٤٨ ٤٩ ٥٠ ٥١ ٥٢ ٥٣ ٥٤ ٥٥ ٥٦ ٥٧ ٥٨ ٥٩ ٦٠ شركة آلان رون المحدودة - خدمة | قائمة سكة حديد بيكاتيني
  60. ↑ "حوامل المناظير لبندقية CZ 527 - أوبتكس تريد" . الولايات المتحدة . تم الاطلاع عليه بتاريخ 11 يناير 2021 .
  61. ↑ شولتز ولارسون | بندقية ليجاسي
  62. ↑ "شولتز ولارسون | حوامل المناظير" . www.greatdanerifles.com . تم الاطلاع عليه بتاريخ 11 يناير 2021 .
