دالة نقل الإشارة

دالة نقل الإشارة ( SiTF ) هي مقياس لنسبة إشارة الخرج إلى إشارة الدخل في نظام ما، مثل نظام الأشعة تحت الحمراء أو المستشعر . ولها تطبيقات عامة عديدة. ففي مجال تحليل الصور تحديدًا، تُستخدم لقياس مستوى التشويش في نظام التصوير، وبالتالي تُسهم في تقييم أدائه. ^{[ 1 ]}

عند تقييم منحنى SiTF، تُقاس إشارة الدخل وإشارة الخرج بشكل تفاضلي ؛ أي يُحسب الفرق بين إشارة الدخل وإشارة الخرج ويُرسم بيانيًا مقابل كل منهما. يقوم المشغل، باستخدام برنامج حاسوبي، بتحديد منطقة عشوائية، بمجموعة بيانات معينة، ضمن منطقتي الإشارة والخلفية لصورة خرج مستشعر الأشعة تحت الحمراء، أي الوحدة قيد الاختبار (UUT) (انظر صورة "نصف القمر" أدناه). يُحسب متوسط ​​الإشارة والخلفية عن طريق حساب متوسط ​​بيانات كل منطقة محددة عشوائيًا. يُطابق منحنى متعدد الحدود من الدرجة الثانية بيانات كل خط . ثم يُطرح متعدد الحدود من متوسط ​​بيانات الإشارة والخلفية للحصول على الإشارة والخلفية الجديدتين. يُؤخذ الفرق بين بيانات الإشارة والخلفية الجديدتين للحصول على الإشارة الصافية. أخيرًا، تُرسم الإشارة الصافية مقابل إشارة الدخل. تقع إشارة دخل الوحدة قيد الاختبار ضمن استجابتها الطيفية (مثل درجة الحرارة المرتبطة بالألوان ، وشدة البكسل ، وما إلى ذلك). ثم يتم إيجاد ميل الجزء الخطي من هذا المنحنى باستخدام طريقة المربعات الصغرى . ^{[ 2 ]}

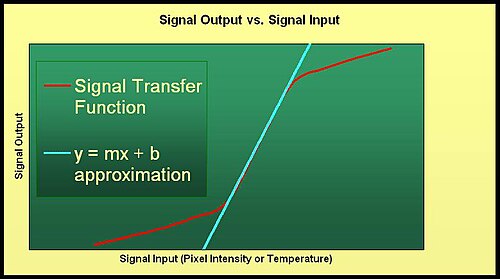

تُحسب الإشارة الصافية من متوسط ​​الإشارة والخلفية، كما هو الحال في نسبة الإشارة إلى الضوضاء (التصوير)#الحسابات . يُعطى منحنى SiTF ببيانات خرج الإشارة (بيانات الإشارة الصافية) مقابل بيانات دخل الإشارة (انظر الرسم البياني لـ SiTF على اليمين). يمكن استخدام جميع نقاط البيانات في المنطقة الخطية لمنحنى SiTF في طريقة المربعات الصغرى لإيجاد تقريب خطي.${\displaystyle n\,}$نقاط البيانات${\displaystyle (x_{i}\,,y_{i}\,)}$خط أفضل ملاءمة مُعَلم كـ${\displaystyle y=mx+b\,}$يتم تحديده بواسطة: ^{[ 3 ]}

${\displaystyle m={\frac {{\frac {\sum x_{i}y_{i}}{n}}-{\frac {\sum x_{i}}{n}}{\frac {\sum y_{i}}{n}}}{{\frac {\sum x_{i}^{2}}{n}}-({\frac {\sum x_{i}}{n}})^{2}}}\qquad \qquad b={\frac {\sum y_{i}}{n}}-m{\frac {\sum x_{i}}{n}}}$
