خلاط بطاقة الصوت

خلاط بطاقة الصوت هو الجزء التناظري من بطاقة الصوت الذي يقوم بتوجيه ومزج إشارات الصوت. تستقبل هذه الدائرة مدخلات من كلٍّ من الموصلات الخارجية ومحولات الصوت الرقمية إلى التناظرية في بطاقة الصوت . تقوم باختيار هذه الإشارات أو كتمها، وتضخيمها ( بكسب متغير )، وجمعها معًا، ثم توجيه الناتج إلى كلٍّ من موصلات الإخراج الخارجية ومحولات الصوت التناظرية إلى الرقمية في بطاقة الصوت. تُستخدم أنظمة مزج مختلفة، ولكن تلك المُطبقة في معظم أجهزة الكمبيوتر المتوافقة مع IBM-PC اليوم هي صيغ مختلفة من نظام مُحدد في مواصفات مكونات الصوت AC'97 من Intel . ^{[ 1 ]}

ميزات خلاط بطاقة الصوت المضمنة: ^{[ 2 ]}

• إعادة تعيين قناة الصوت
• التحكم في مستوى الصوت
• مزج عدة تدفقات صوتية PCM
  • تحويل معدل العينة
  • تحويل عمق بت الصوت

تُوفّر واجهة المستخدم الرسومية في نظام تشغيل الكمبيوتر عناصر تحكم خلاط الصوت . في معظم بيئات سطح المكتب ، يُمكن الوصول إلى الخلاط عبر أيقونة مستوى الصوت في شريط النظام .

تتشابه عناصر التحكم في الخلاط مع تلك الموجودة في لوحة المزج . فهي تتكون من أشرطة تمرير أو مفاتيح دوارة للتحكم في مستوى الصوت، تمثل كل منها مصدرًا صوتيًا على حدة، وقد يصاحبها أيضًا عناصر تحكم في التوازن وكتم الصوت. توفر معظم واجهات المستخدم طريقة للتبديل بين مصادر التشغيل (الإخراج) ومصادر التسجيل (الإدخال). يمكن إضافة مؤثرات أخرى، مثل مرشحات الترددات المنخفضة ، وعناصر تحكم في التشويش والتضخيم، باستخدام أجهزة أو برامج إضافية.

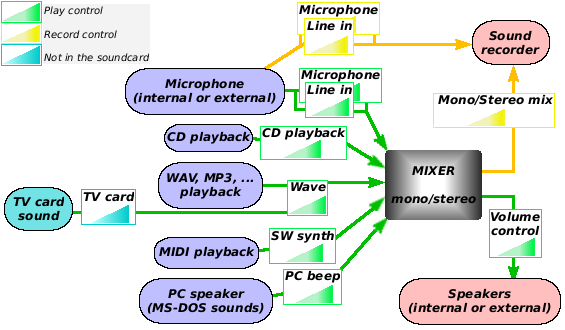

يوضح الرسم التخطيطي التالي مثالاً مبسطاً للغاية لكيفية قيام بعض خلاطات بطاقات الصوت بمعالجة الصوت من مصادر مختلفة:

يمكن رؤية تصوير أكثر دقة لمخطط المزج المستخدم في بطاقات الصوت المتوافقة مع AC'97 في الشكل 17 من مواصفات AC'97 .

بالنسبة لبطاقات الصوت المدمجة (مثل AC'97 أو HD Audio ) أو رقائق الصوت المدمجة (مثل SoundWire )، يتم استخدام الخلاط القائم على البرامج (مثل KMixer أو WASAPI أو Core Audio ).

يحتوي كل مصدر من مصادر الإشارة التالية على تحكم خاص به في مستوى الكسب وكتم الصوت في مخطط الخلاط النموذجي:

لكل وجهة من وجهات الإشارة التالية تحكمها الخاص في مستوى الكسب وكتم الصوت في مخطط الخلاط النموذجي:

في تصميم خلاط صوتي نموذجي على غرار AC'97، يمكن توصيل محولات الإشارة التناظرية إلى الرقمية، التي تسمح لوحدة المعالجة المركزية باستقبال الإشارة الصوتية، إما مباشرةً بأحد مداخل الجهاز، أو بتوصيلها بنفس مخرج التجميع الذي يوفره الخلاط عبر مخارج الخط، والمخرج الإضافي، والمخرج التناظري الأحادي. وبالتالي، بالإضافة إلى عناصر التحكم المذكورة أعلاه في كسب الإدخال والإخراج، يوفر الخلاط أيضًا عددًا من عناصر التحكم لاختيار مصدر التسجيل. وتخضع نتيجة هذا الاختيار لخاصية كتم الصوت والتحكم في الكسب قبل تحويلها إلى إشارة رقمية.
